本文介绍了WLAN网络规划的实战案例，包括需求分析、现场工勘、方案设计、设备配置和频率规划。针对某办公区200人的网络需求，提出采用2.4G和5G双频覆盖，每AP覆盖半径8-12米，通过链路预算和容量规划确定AP数量。同时，讨论了设备选型和供电方式，推荐使用POE供电，并进行了频点选择和链路预算计算。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

14、WLAN网络规划实战
在这里插入图片描述

案例：
1、需求分析：某办公区总用户数200人，用户并发率75%，要求每用户带宽2Mbp。
2、现场工勘：半开放环境，有玻璃、石膏隔断和承重柱
3、方案设计：
1. 室内放装直接覆盖，采用2.4G和5G双频
2.2.4G频段可以信道1/6/11信道，5G频段可用信道149/153/157/161/165
3. 每AP覆盖半径8-12米
4. 并发用户数150人，每AP双频接入用户数按40 人进行规划，共需150/40=4
4、设备配置：
10dBm—2.4G，20dBm–5G

方案设计详细讲解：
1.覆盖方式选择
在这里插入图片描述
2. 设备选型

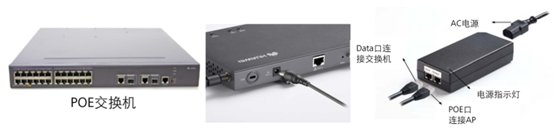

2.1 AP供电方式
1. POE供电（推荐）：
由POE交换机负责AP的数据传输和供电
2.本地供电：
非POE交换机负责AP的数据传输，独立电源负责AP的供电
3. POE模块供电
由POE适配器负责AP的数据传输和供电
在这里插入图片描述
本地供电不方便取电，电源线外露既影响美观，又带来安全隐患；
PoE模块供电，不需要取电，但增加一个潜在故障点，不便于维护；
选择PoE供电，施工便捷，解
