本文以索县为例，详述GIS软件的土地利用规划出图流程，包括注记修改、图层维护、图例和模板的定制。内容涵盖规划数据的生成、图层维护、图例模板修改、制图模板调整，以及出图过程中的常见问题解决，旨在提供一套完整的GIS制图方法。
以索县为例，因为距离上次出图有一段时间了，可能会有一些小错误，望阅读者能够进行辨别并加以改正，又因为不同县的实际情况不同，可能有些地方会有些出入，仅供参考。 一、出图的前期工作 1、对注记进行修改，因为要出的图为县级图，注记仅标注到下一级乡镇级，若是标注到村级，图面会十分混乱(引用自徐炜电话交流)。 操作：图件档案管理——注记相关功能——生成行政区注记，只选择生成乡注记，高 16，宽 8，确定，如图 1。
图 1
2、对图层进行维护，生成各种需要的图层。 操作：规划修编——规划数据生成与维护功能——由上到下依次选择维护。 1)生成规划基本农田调整区图层数据(根据学习视频所述，貌似基本农田调整区图层与下一项的基本农田保护区图层只用选择其一即可，我未维护本层，而是选择的生成规划基
本农田保护图层数据)。 操作如图 2，全选行政区，点击确定。
图 2
2)生成规划基本农田保护区图层数据 操作如图 3，全选行政区，点击确定。
图 3
3)生成土地规划地类与用途分区 操作如图 4，全选，其中映射字典修改如图 5(主要修改铁路用地及以下)，面积容限为0 平方米，点击确定。
图 4
图 5
4)生成建设用地管制区图层数据 操作如图 6，全选，其中代码赋值如图 7，点击确定。
图 6
图 7
5)生成土地利用空间管制界数据 操作如图 8，小数据量(貌似超过 2G 需要选择大数据量，不清楚，待后来者考证。)，选择维护。
图 8
6)基期地类图斑维护基期地类界线 操作如图 9，小数据量(同上)，选择维护。
图 9
7)行政区维护行政区界线 操作如图 10，改为生成乡级行政区界线，选择维护。
图 10
8)规划数据编号重排 操作如图 11，维护项目全选，维护方式选全部维护，确定。
图 11
9)基本农田面积维护 操作如图 12，行政区全选，下面两项依次选择，确定。
图 12

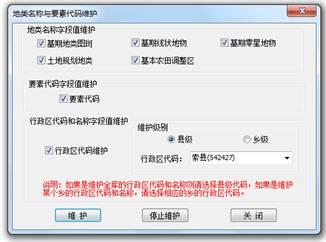

10)地类名称与要素代码行政区代码维护 操作如图 13，全选，维护级别为县级，索县，选择维护。
图 13
11)BSM 唯一值维护 如图 14，点击开始排序。
图 14

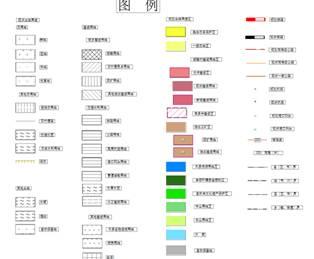

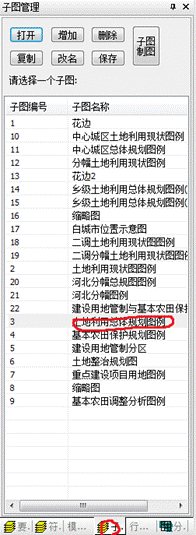

二、对图例模板的修改 在制图前，对需要出图的对应模板进行修改和修饰，方便以后大批量出图，不用每次在出好的图上进行相同的修改，节约时间和精力。 以土地利用总体规划图例为例进行修改。 打开左侧项目竖栏中的子图管理标签，双击土地利用总体规划图例(如图 15) 然后可以对生成图例进行删减移动修改等操作，最后进行保存。 注：最好在修改前进行备份，以防误操作或者以后需要已经被删减的图例时可以导回来。具体操作如下： 1)打开土地利用总图规划图例，全选，复制。 2)点击增加，子图名称可设为总体规划备份，新建一个窗口，双击总体规划备份，粘贴，保存。 3)若在土地利用总体规划图例中修改错误，可以将总图规划备份中的图例粘贴回去。 4)同理，可以对基本农田、管制分区、利用现状、土地整治、重点建设项目等图例进行备份和修改。 我大致修改后的图例如图 16(仅调整了一下机场码头位置，删除了各级行政区图例)。
图 15
图 16

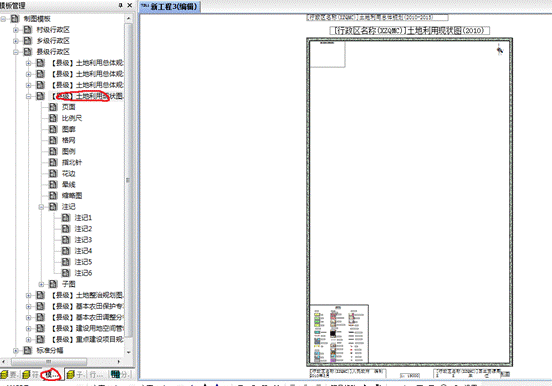

三、对制图模板的修改 完成对图例的修改后，再对制图模板进行修改。 以【县级】土地利用现状图为例进行修改。 1)打开左侧项目竖栏中的模板管理标签，选择【县级】土地利用现状图.xml。点击+号打开其下拉菜单，如图 17 左侧. 2)对相应的页面、比例尺、图廓、网格等右键——属性进行修改。例如页面我会设置成 A0 纸张(为了图面清晰)，不定比例(出图时手动修改，因为输出的是图片，而不是直接出图，也就没所谓比例了)；有的模板默认网格为十字丝，可修改为不显示；也可以根据
实际情况对注记进行修改。(注：不知道为什么对指北针的修改在这里不起作用，只好在制
图过程中进行修改) 3)完成修改后对【县级】土地利用现状图.xml 右键——模板预览来观察修改是否合理(如图 17 右侧)最后通过右键【县级】土地利用现状图.xml——保存对模板进行保存。
图 17
4)同理对要出的其他制图模板进行修改并保存。 四、六张标准图的输出 出图前请确认自己电脑上安装有能出 A0 及以上图幅的打印机驱动。 六张标准图包括土地利用现状图、土地利用总体规划图、基本农田保护规划图(有些县没有基本农田，可以不出)、建设用地管制分区图、土地整治规划图(个别县没有土地整治项目，可以不出)、重点建设项目用地布局图。另外还有中心城区出图单独介绍。 这里使用基本农田保护规划图为例。 1)在行政区栏中对索县选择右键——【县级】基本农田保护规划图(制图)如图 18。
图 18
2)对生成图进行修改，利用移动被选对象按钮(图 19)拖动框体，通过右键图廓外注记——属性浏览或利用注记编辑按钮修改外边框字体和比例尺(图 20)。(注：有时候生成的乡镇名称有缺失，此时需要手动添加注记将其补全)
图 19
图 20
3)对指北针进行修改，右键点整饰元素图层——属性浏览，选中该点即指北针，点击界面下方的符号修改按钮(图 21)，可以对指北针进行修改，如符号名改为 fmg3,符号大小改为 40，确定(也可以不改)
图 21

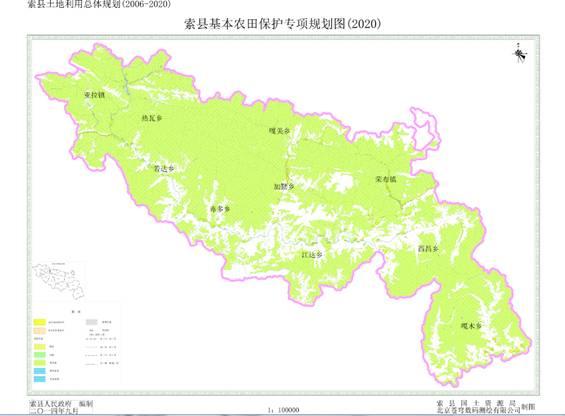

4)全部修改完成后，点击页面全屏(图 22)，点击常用 GIS 工具——文件——页面设置，选择 A0 纸张，根据实际情况选择方向，索县选择横向，确定。 再次选择常用 GIS 工具——文件——打印定位，设置打印机为能够打印 A0 的打印机，纸张大小选择 A0，确定(如图 23)。 再次选择常用 GIS 工具——文件——打印输出到文件，点击输出文件名，格式选择为GPG，点击确定(如图 24)。 最终成果参考图 25(其中晕线被我替换改成了管制分区图的晕线，个人觉得基本农田的晕线太粗)。
图 22
图 23
图 24
图 25

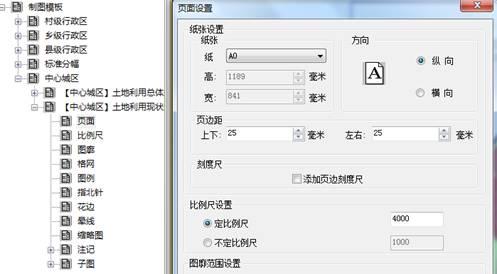

其他 5 幅规划图制图方法同上，特别说明重点建设项目布局图需要复制添加进去河流湖泊滩涂作为衬托，重点建设项目名称需要手动标注。 五、中心城区出图 中心城区出图我并不是很明白，这里主要利用的是区域制图功能。 以中心城区现状图为例，中心城区规划图步骤相同。 1)首先估量出中心城区的大致面积，估算出将城区放在 A0(如选择其他型号纸张则按实际纸张大小估算包)纸张上的大致比例尺。如我将索县中心城区的比例尺设为 4000，在制图模板中修改(图 26)，确定，然后右键【中心城区】土地利用现状图，保存。
图 26
2)双击中心城区图层(如图 27)，点击增加图块(如图 28)，根据中心城区面积指标在相应位置绘制一个封闭曲线，即中心城区范围(如图 29)，调整好面积后入库。
图 27
图 28
图 29
3)点击区域制图按钮(如图 30)，在图上圈出中心城区外边框，在弹出的窗口选择中心城区制图模板、以绘制矩形范围、行政区名称为索县、图件模板选择【中心城区】土地利用现状图(制图)，点击确定(如图 31)。
图 30
图 31

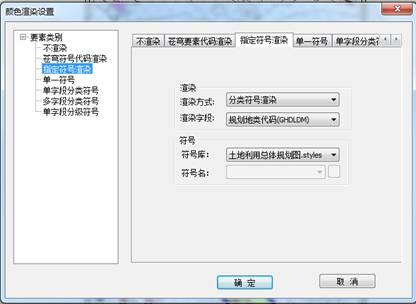

4)在生成的制图界面进行修改，输出图幅。 我的操作步骤如下，自己琢磨的，仅供参考 ①对基期地类图斑_素色进行渲染，渲染方式：分类符号渲染，渲染字段：规划地类代码，符号库：土地利用总体规划图，点击确定(如图 32)。
图 32

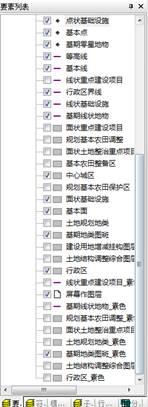

②因为制作的是中心城区现状图，所以请关闭所有的规划图层(如图 33)。
图 33
③为了将图例和缩略图背景设为空白而非有地类填充。点中图例外边框，此时全部图例为选中状态，在图例上点击右键，
在弹出的窗口中将符号：子图背景该为最后一个，点击确定如图 34。同理对缩略图进行相同操作。 注：因为此处缩略图不是所进行的县的缩略图，不知如何进行改正，故我直接将其删除，若阅读者能够处理最好不过。
图 34

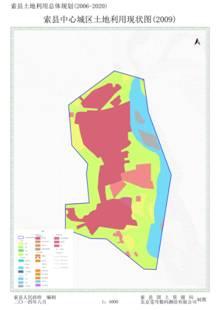

④对指北针和图廓外注记进行修改。方法为分别右键对应图层——属性浏览，选中要修改的项目，点击符号修改按钮/专题属性浏览按钮进行修正，具体参考文章中第四部分关于六张标准图输出的方法。 注：千万不要通过注记编辑按钮对图廓外注记进行修改，笔者每次都会遇到 BUG。 ⑤对中心城区现状图进行输出操作，先页面全屏，再页面设置，然后输出定位，最后打印输出到文件，具体请参考文章中第四部分关于六张标准图输出的方法中输出部分，成果如图 34。 中心城区规划图(制图)方法类似，只是不需要关闭规划图层，并且需要根据需要调整土地用途区、管制分区、土地规划地类的上下位置。 六、出图中的一些小问题。 1、有时候生成的 JPG 格式图片中指北针显示不全，此时应稍微调整移动指北针的位置，再出图观察完整否。比方说右侧的图 34，即指北针的 N 未显示，属于残次品。 2、标准图制图时，有时候会缺少一到两个行政区注记，此时请手动补充添加。 3、在生成中心城区的现状图和规划图时，为了保证圈出的制图区域一致，最好在屏幕做图层先把矩形区域圈定，再使用区域制图按钮。 最后，由于本人经验不足，本文仅供参考，其中不足之处，请后来者指正。
