Wi-Fi AKM和cipher suite

简介

AKM和cipher suite保护了Wi-Fi中的数据传输。

• cipher suite：可以理解为一种算法，输入明文、密钥以及其他参数，输出密文以及MIC，保证数据的机密性和完整性。
• AKM：规定了如何进行WLAN连接中的authentication，负责生成cipher suite中用到的密钥。

单播中会用到的三种key

• PMK（pairwise master key）：AKM 的产物之一，用于派生后续会用到的PTK、TK
• PTK（pairwise transient key）：由PMK 派生而来，分为三部分，KCK、KEK、TK，例如一个384位的PTK（SAE 00-0F-AC:8 + CCMP-128），它的前128位是KCK，中间128位是KEK，最后128位为TK
• TK（temporal key）：cipher suite中的密钥

需要明确一点，这三种key的生成都是AKM的范畴，也就是说，他们的生成方式是由AKM规定的。但不同的cipher suite对TK（当然也会影响PTK）的长度有要求。

PMK

AKM 规定了PMK 的生成方式，以下是常见AKM的PMK生成方式。

• WPA/WPA2-PSK(00-0F-AC:2)：直接使用PSK 作为PMK，PSK 由如下公式计算得出。所有association 的PMK 都是相同的。
  $PSK=PBKDF2(passPhrase,ssid,4096,256/8)$
• SAE(00-0F-AC:8)：在authentication过程中STA和AP协商PMK
• 各种EAP认证：EAP认证成功后authenticator向supplicant分发MSK，MSK截断一定长度得到PMK

AKM 不仅规定了PMK 的生成方式，还规定了PMK 的长度。例如，大部分AKM都采用256位的PMK，而suite_B_192(00-0F-AC:12) 则使用384位的PMK。（IEEE80211-2020 12.7.1.3 Pairwise key hierarchy）。

利用PMK生成PTK（包含TK）

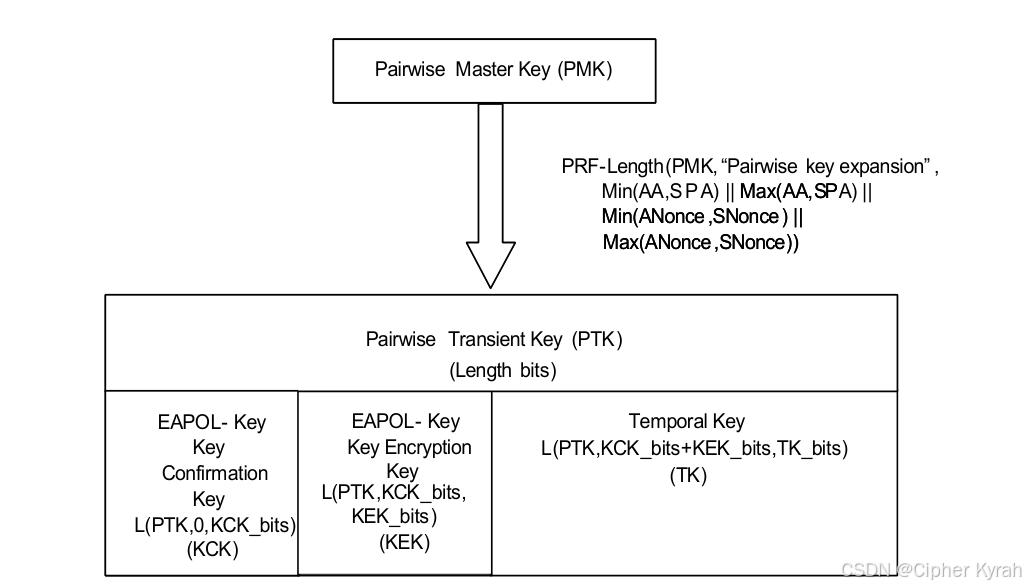

PMK 不会直接用于数据加密，而是会用来派生PTK。如下图所示，在802.11中，使用伪随机函数PRF 生成PTK。

• AA: Authenticator address, 即 AP的地址
• SPA: Supplicant address, 即STA的地址
• ANonce、SNonce: 在EAPOL四次握手中分别由AP和STA产生的随机数

PRF-Length

PRF-Length 是一个伪随机函数，它接受密钥以及数据作为输入，生成一个新的密钥。作为参数输入的密钥是PMK，而生成的新的密钥是PTK。Length代表它输出的密钥的长度。

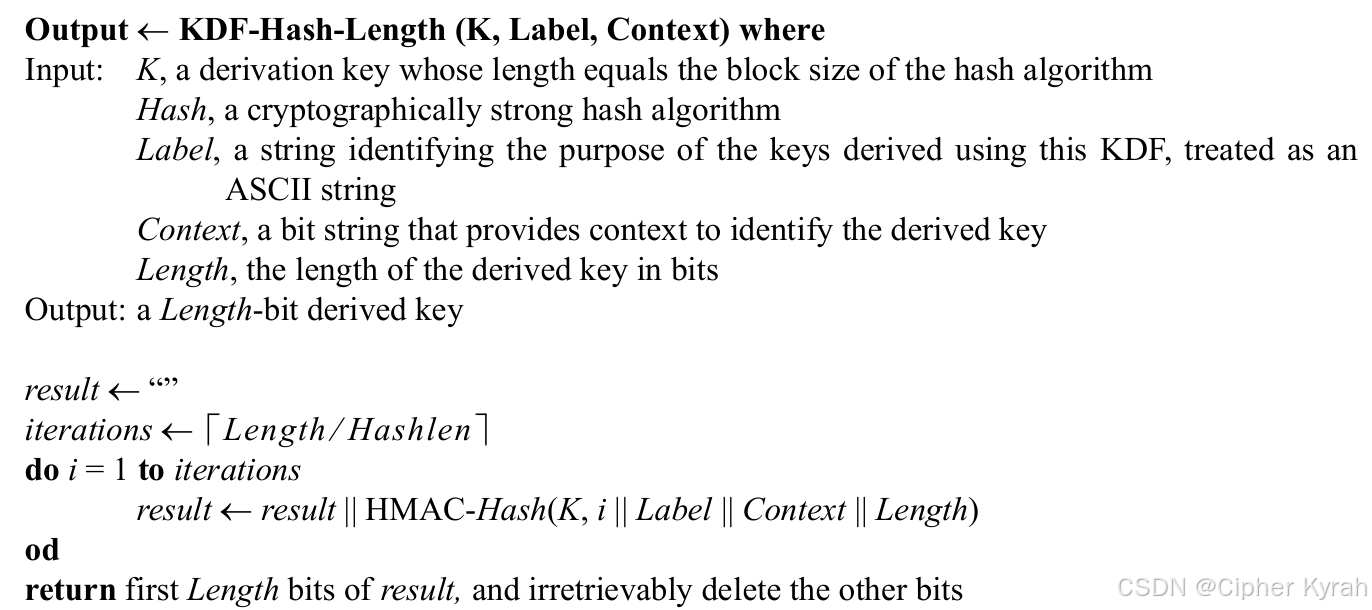

PRF-Length 的形式如下。它的具体实现就是利用HMAC-Hash多次生成MAC(消息验证码) 然后拼接在一起，直至达到长度Length。

• HMAC-Hash： 它代表一个消息校验码算法。Hash函数只有一个参数，即需要进行Hash的数据。HAMC可以将Hash函数转换为消息验证码生成算法，转换后的HMAC-Hash接受两个参数，key以及需要验证的数据，HMAC-Hash输出的结果与原Hash长度相同。
• Length：输出结果的长度，例如PRF-384输出384位的结果。

  从PRF-Length 的实现也可以看出生成PTK 所需的PRF 由HMAC-Hash 和Length 所确定。HMAC-Hash 是由AKM 所规定的，而Length 则由AKM 和 Cipher suite 共同决定。PTK 由三部分组成，KCK、KEK 和 TK，如下表所示，AKM决定了KCK和KEK的长度，而cipher suite 规定了TK 的长度。例如，当AKM 是SAE(00-0F-AC:8)，cipher suite 是 CMMP-128 时，应使用PRF-384，若AKM是PSK( 00-0F-AC:2) 而cipher suite 是TKIP，则应使用PRF-512。

AKM	Integrity algorithm	KCK_bits	Size of MIC	Key wrap algorithm	KEK_bits	KCK2_bits	KEK2_bits
Deprecated	HMAC-MD5	128	16	ARC4	128	0	0
00-0F-AC:1	HMAC-SHA-1-128	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:2 (PSK)	HMAC-SHA-1-128	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:3	AES-128-CMAC	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:4	AES-128-CMAC	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:5	AES-128-CMAC	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:6	AES-128-CMAC	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:8 (SAE)	AES-128-CMAC	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:9	AES-128-CMAC	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:11	HMAC-SHA-256	128	16	NIST AES Key Wrap	128	0	0
00-0F-AC:12	HMAC-SHA-384	192	24	NIST AES Key Wrap	256	0	0
00-0F-AC:13	HMAC-SHA-384	192	24	NIST AES Key Wrap	256	0	0
00-0F-AC:14	AES-SIV-256	0	0	AES-SIV-256	256	0	0
00-0F-AC:15	AES-SIV-512	0	0	AES-SIV-512	512	0	0
00-0F-AC:16	AES-SIV-256/AES-128-CMAC	0	0/16	AES-SIV-256/NIST AES Key Wrap	256	128	128
00-0F-AC:17	AES-SIV-512/HMAC-SHA-384	0	0/24	AES-SIV-512/NIST AES Key Wrap	512	192	256

Cipher suite	Key length (octets)	TK_bits (bits)
WEP-40	5	40
WEP-104	13	104
TKIP	32	256
CCMP-128	16	128
BIP-CMAC-128	16	128
GCMP-128	16	128
GCMP-256	32	256
CCMP-256	32	256
BIP-GMAC-128	16	128
BIP-GMAC-256	32	256
BIP-CMAC-256	32	256

EAPOL 4-way handshake

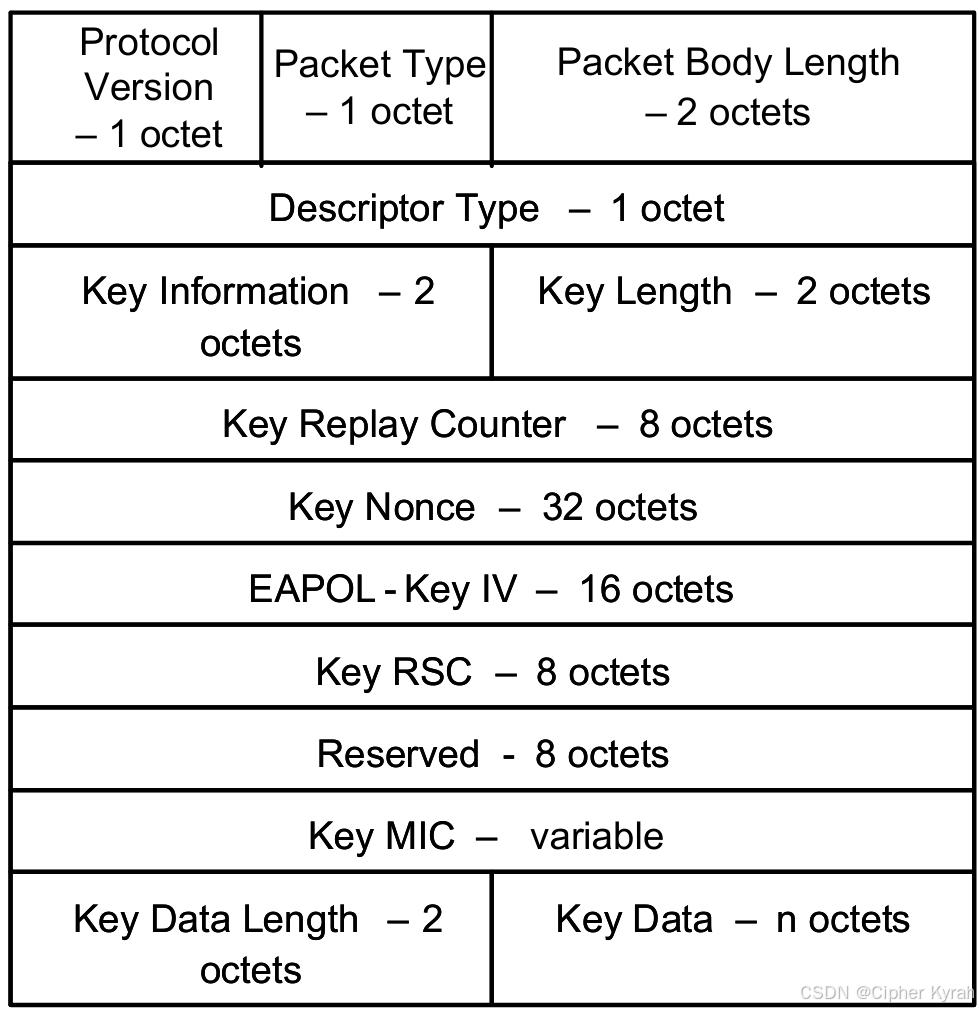

EAPOL 4-way handshake 中用到的帧是 EAPOL key frame，它的格式如下。

PTK 的生成

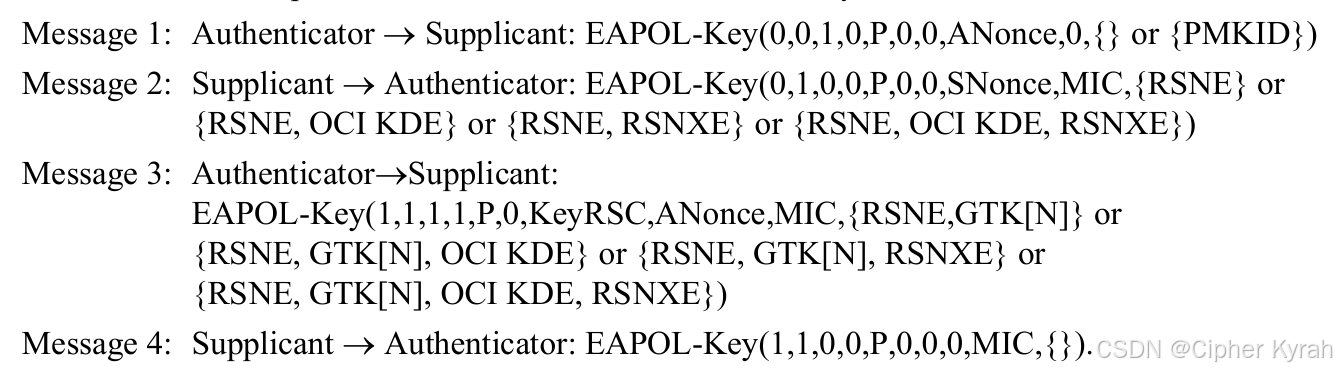

• 在message 1 中，AP 向 STA 发送随机数 ANonce。
• STA 收到 message 1 后，便可根据 ANonce、SNonce、AA、SPA 以及 PMK 生成 PTK。然后向AP发送message 2。
• AP 收到 message 2 后，从中可以获得SNonce，这是AP便集齐了计算PTK 所需的所有材料。这时AP会计算PTK，然后计算message 2 的MIC 并与 message 2 中的 MIC比较，若二者不一致，AP会丢弃掉message 2，不会做任何回复。在WPA2-personal中，如果输入了错误的密码，连接就会卡在这一步。

MIC 与 KCK

EAPOL 中的 MIC 用于确保EAPOL key frame没有被篡改。计算 MIC 需要一个key以及需要保护的数据作为输入。这个key便是KCK。计算MIC的算法与上文提到的HMAC-Hash 类似。计算MIC时有两点需要注意：

1. 在计算EAPOL key frame的MIC是，输入到MAC算法中的frame body 的MIC 是初始化为零的。
2. 有些EAPOL key frame中的Key Data field是加密的（例如message 3），对于这种frame计算MIC 时，先将Key Data进行加密，再通过MAC计算MIC。

在上面关于AKM的表格中我们可以看到，计算MIC的算法以及KCK的长度都是AKM 所决定的（Integrity algorithm）。

KEK 与 Key Data field

KEK用于加密 Key Data，KEK的长度以及加密算法由AKM决定（Key wrap algorithm）。

Cipher suite

cipher suite 直译为密码套件，可以对数据进行加密并生成MIC。在本文开头，我说cipher suite可以理解为一种算法，这是不太贴切的，因为cipher suite实际上拥有更丰富的内涵。cipher suite 规定了加密以及生成MIC所用的算法，同时也规定了用哪些材料作为这些算法的输入。CCMP 是常用的cipher suite，它的全称是 CTR with CBC-MAC protocol，将 cipher suite理解为一种协议确实更为贴切。下面就用CCMP介绍一下 cipher suite是如何工作的。

CCM 和 AES

AES 是一种加密算法，接受明文和密钥输出密文。
CCM 是一种工作模式，它可以利用AES 等块加密算法生成密文和认证标签。可以理解为AES 是原始的加密函数，CCM 调用AES 去实现更丰富的功能

特性	纯AES（如ECB/CBC）	AES-CCM
输出	仅密文	密文 + 认证标签
输入	明文 + 密钥 (+IV)	明文 + 密钥 + Nonce + AAD + Tlen
功能	仅加密	加密 + 认证
安全性	依赖模式（如ECB不安全）	同时保障机密性和完整性

CCMP

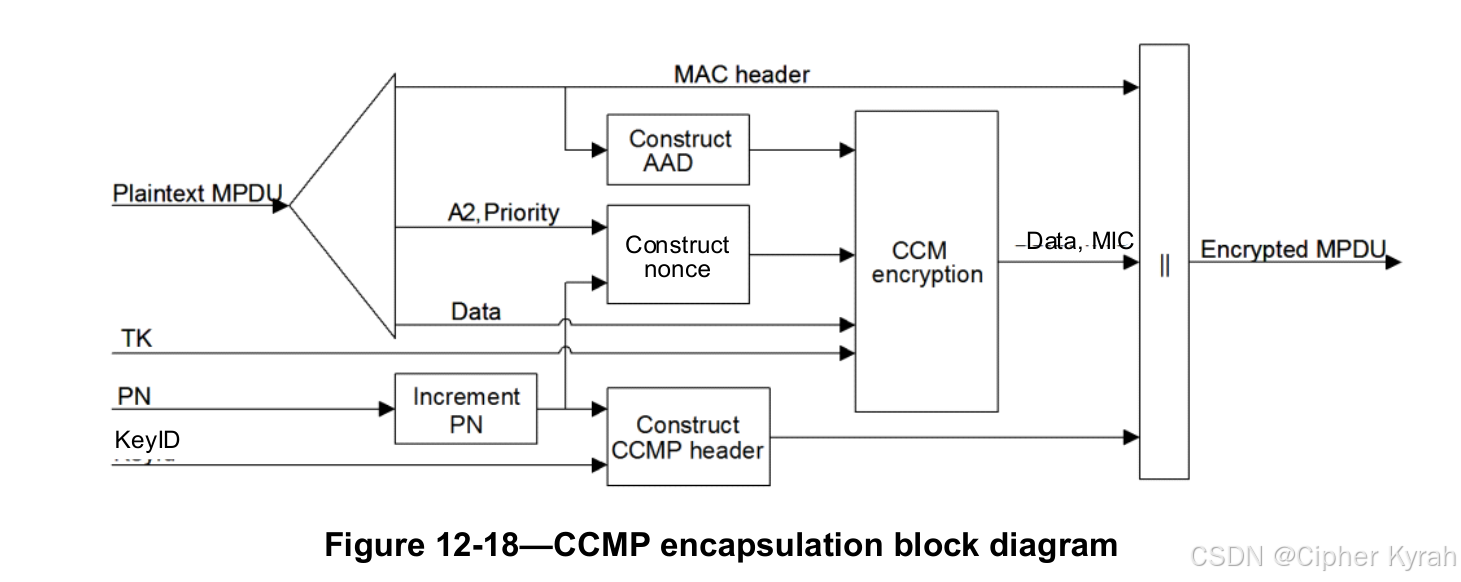

CCMP工作流程如下图所示可以看到，TK参与了对数据的加密。
