计算机网络(三)：数据链路层

于 2020-04-30 22:38:23 发布
阅读量327 收藏
点赞数
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42351470/article/details/104775874
版权

（PPT来源：王道网课）

目录

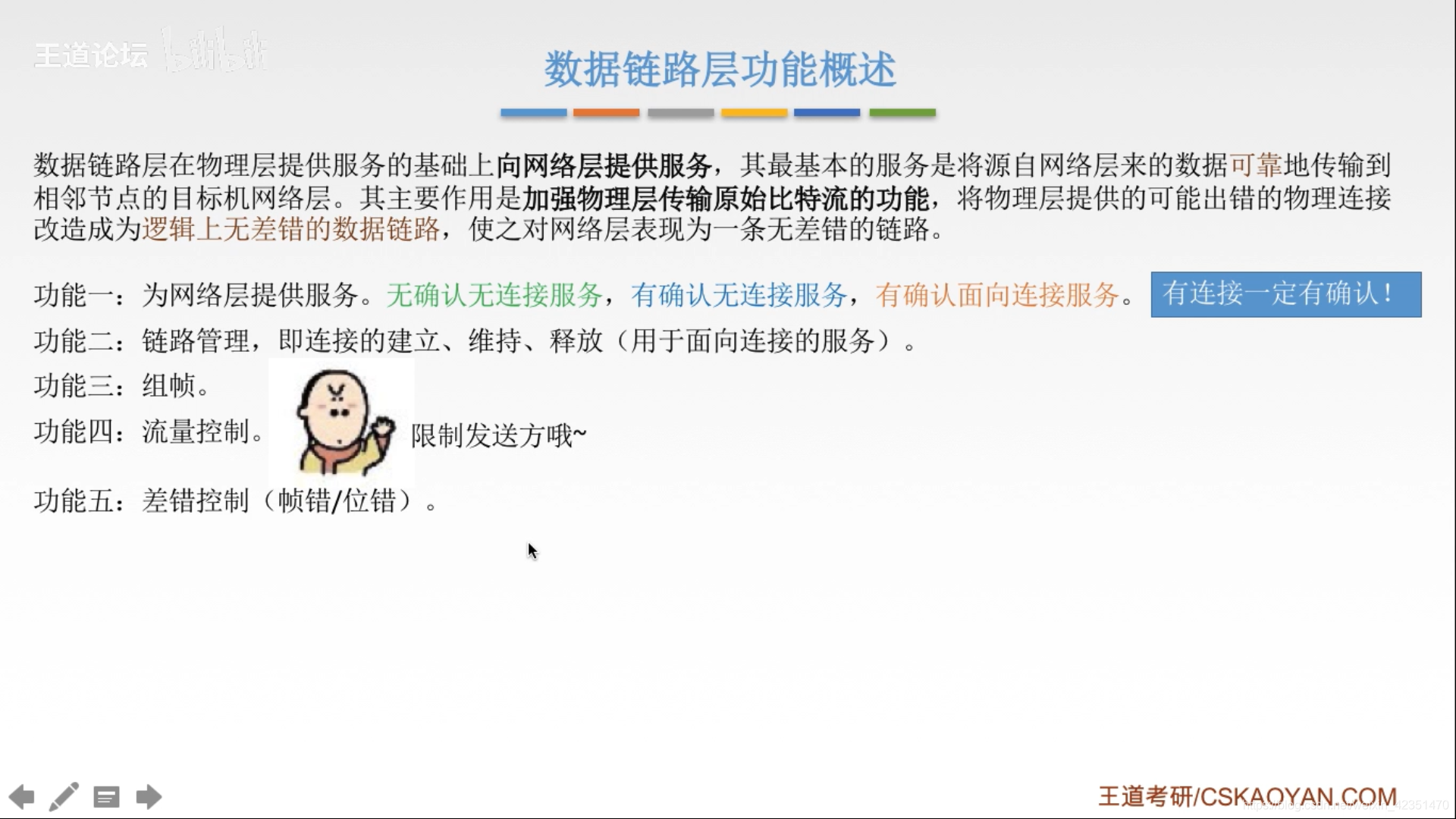

数据链路层概述

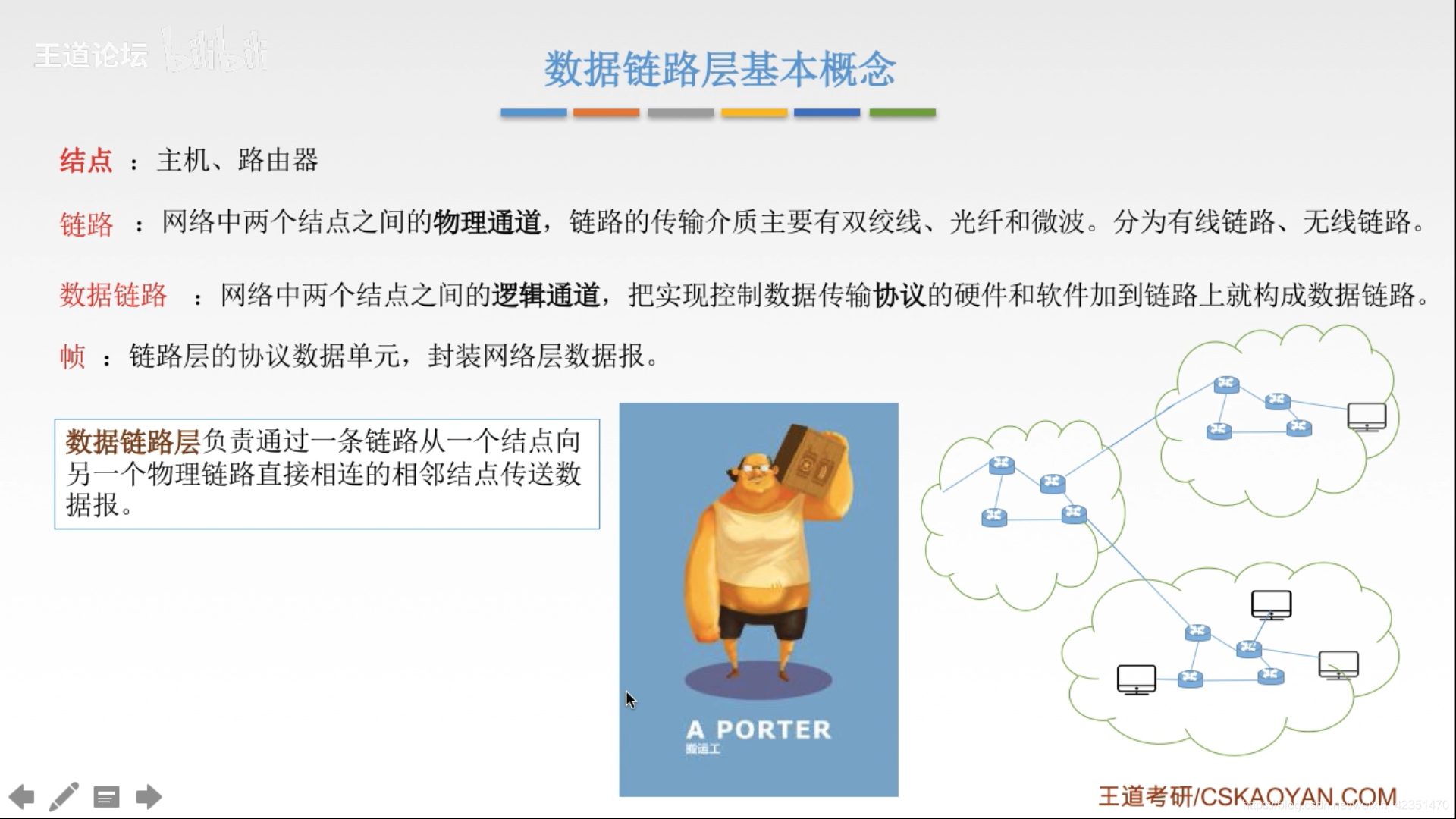

在这里插入图片描述

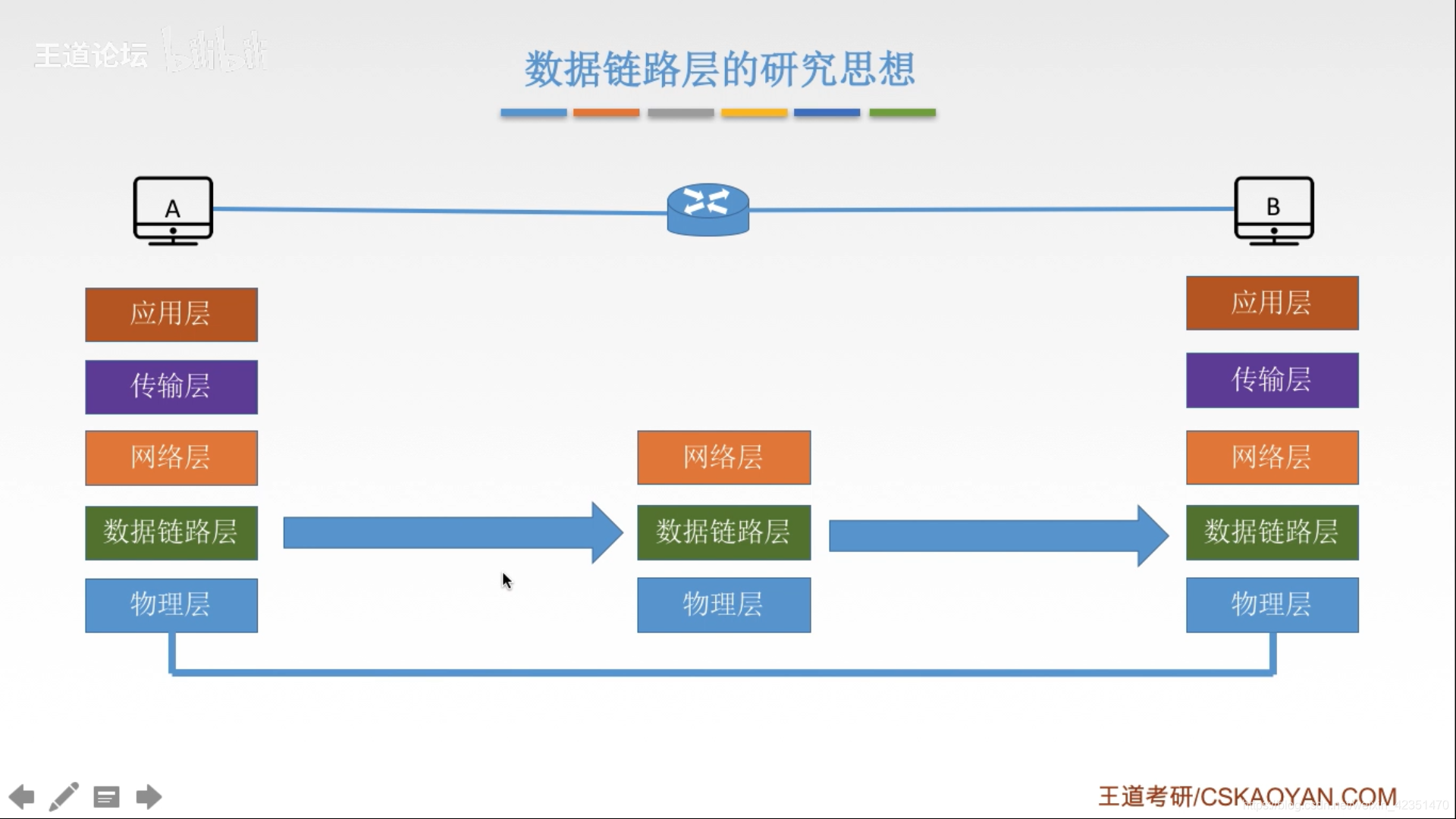

  • 研究思想：假象数据都是只经过每个链路层，水平方向传输的
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

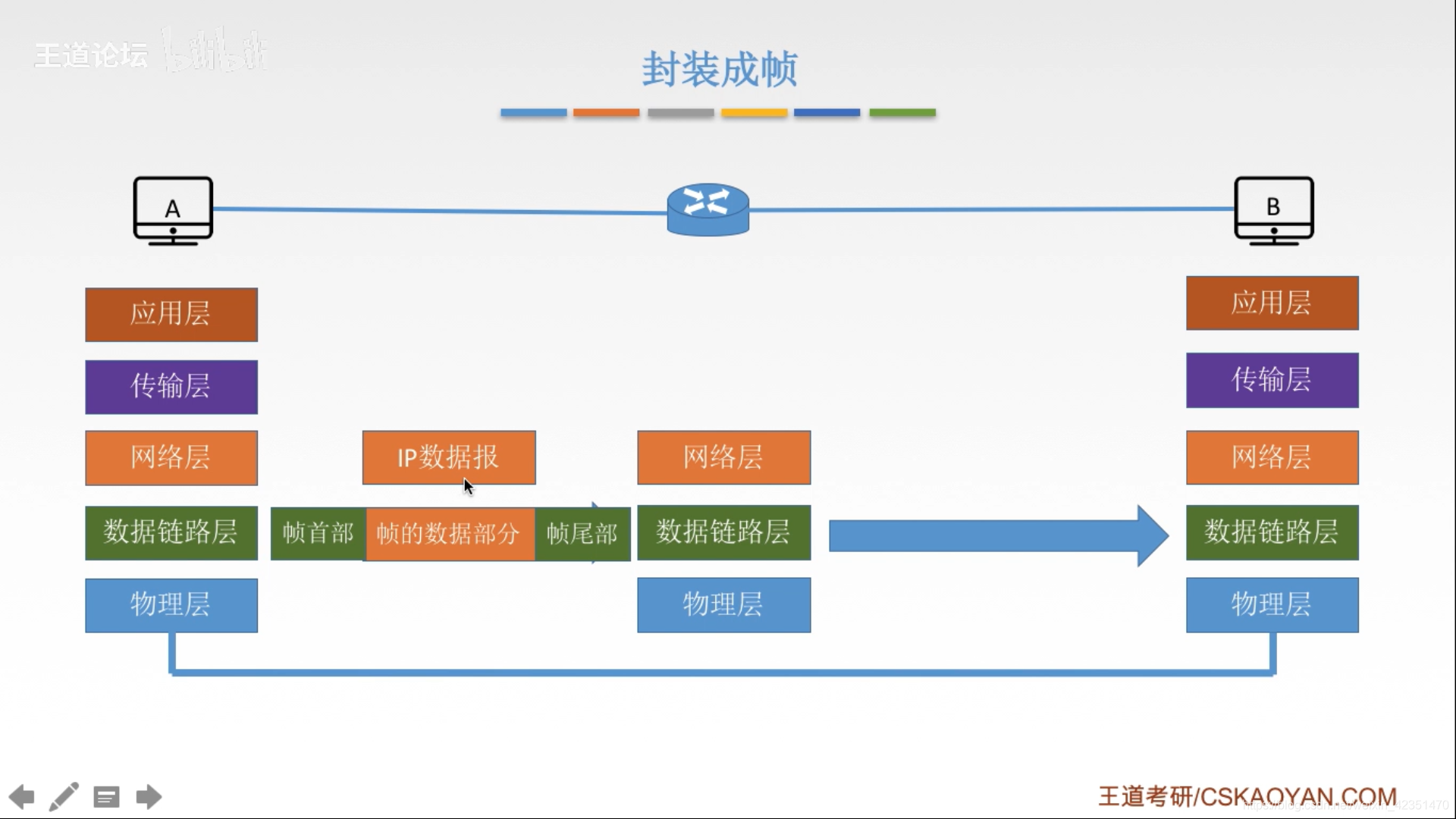

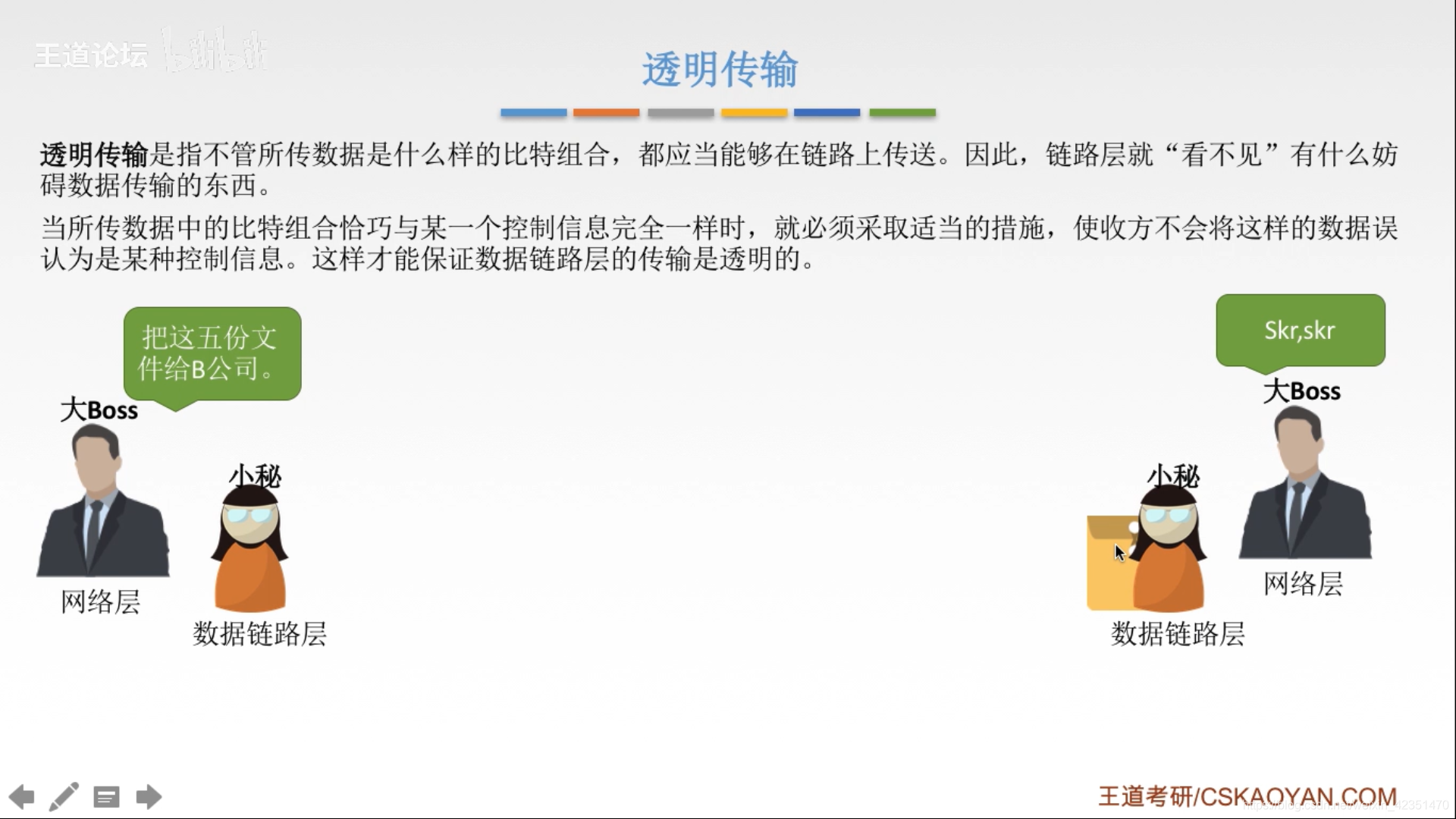

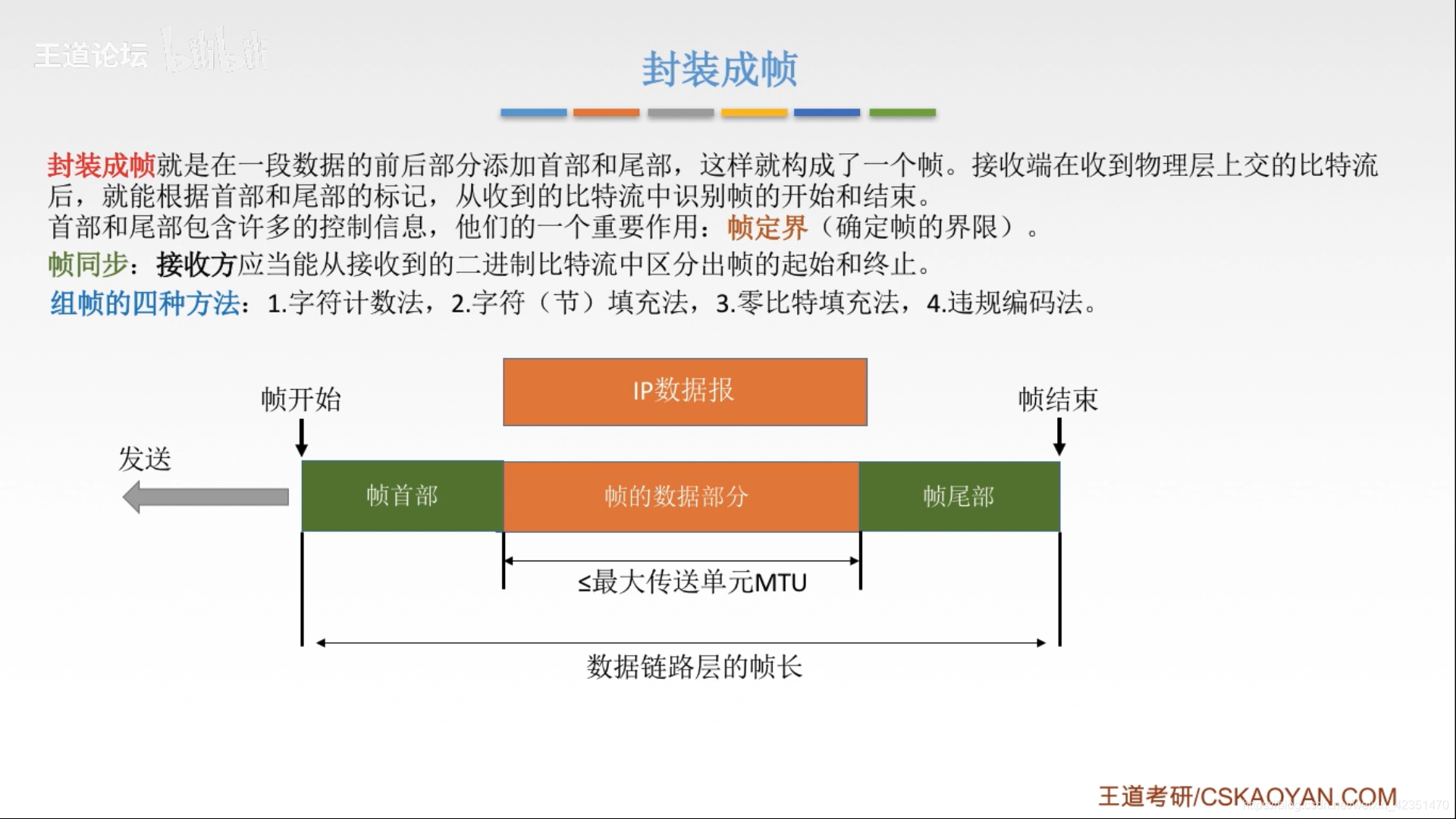

封装成帧 & 透明传输

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

组帧的四种方法：

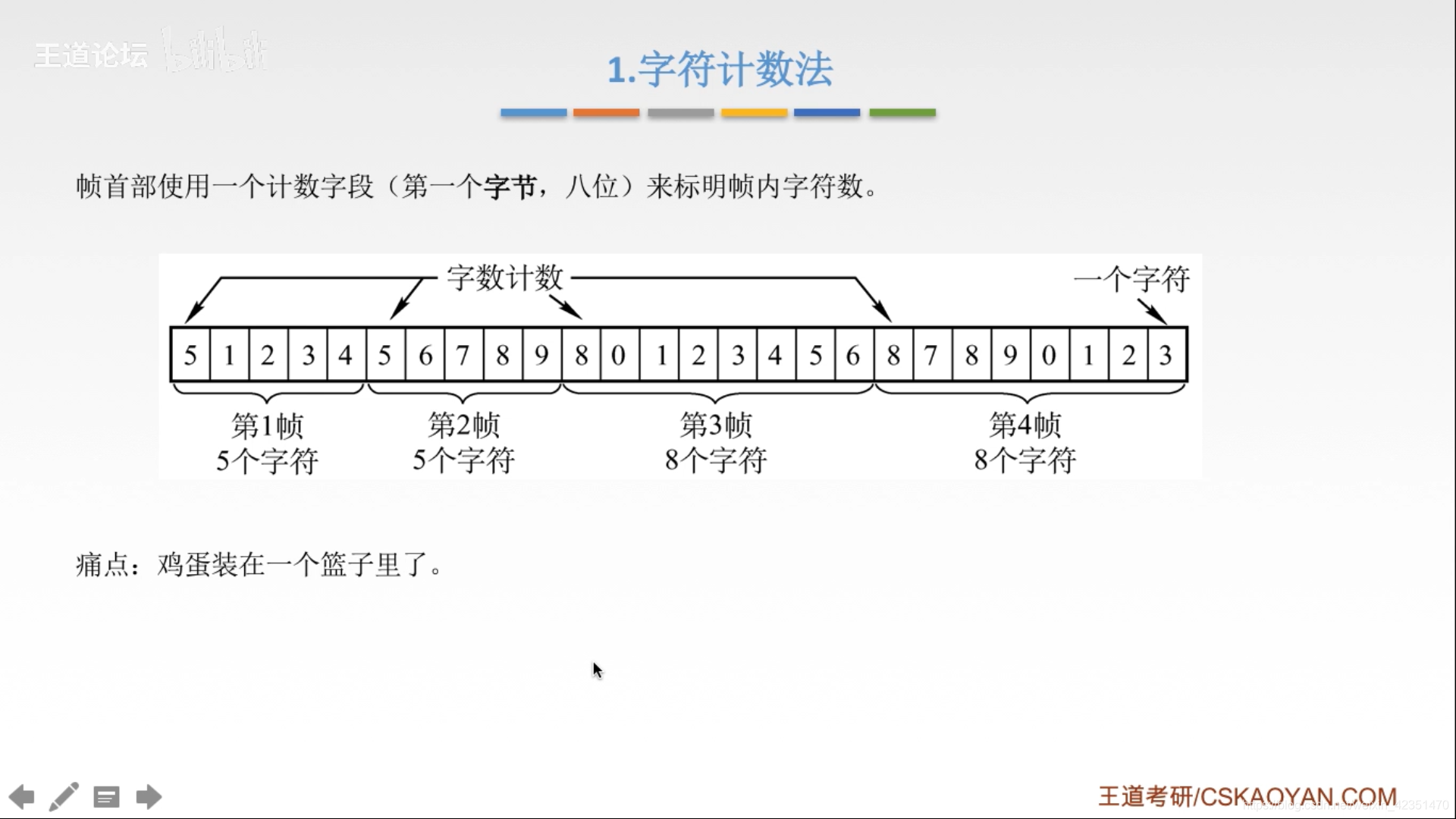

1. 字符计数法

在这里插入图片描述

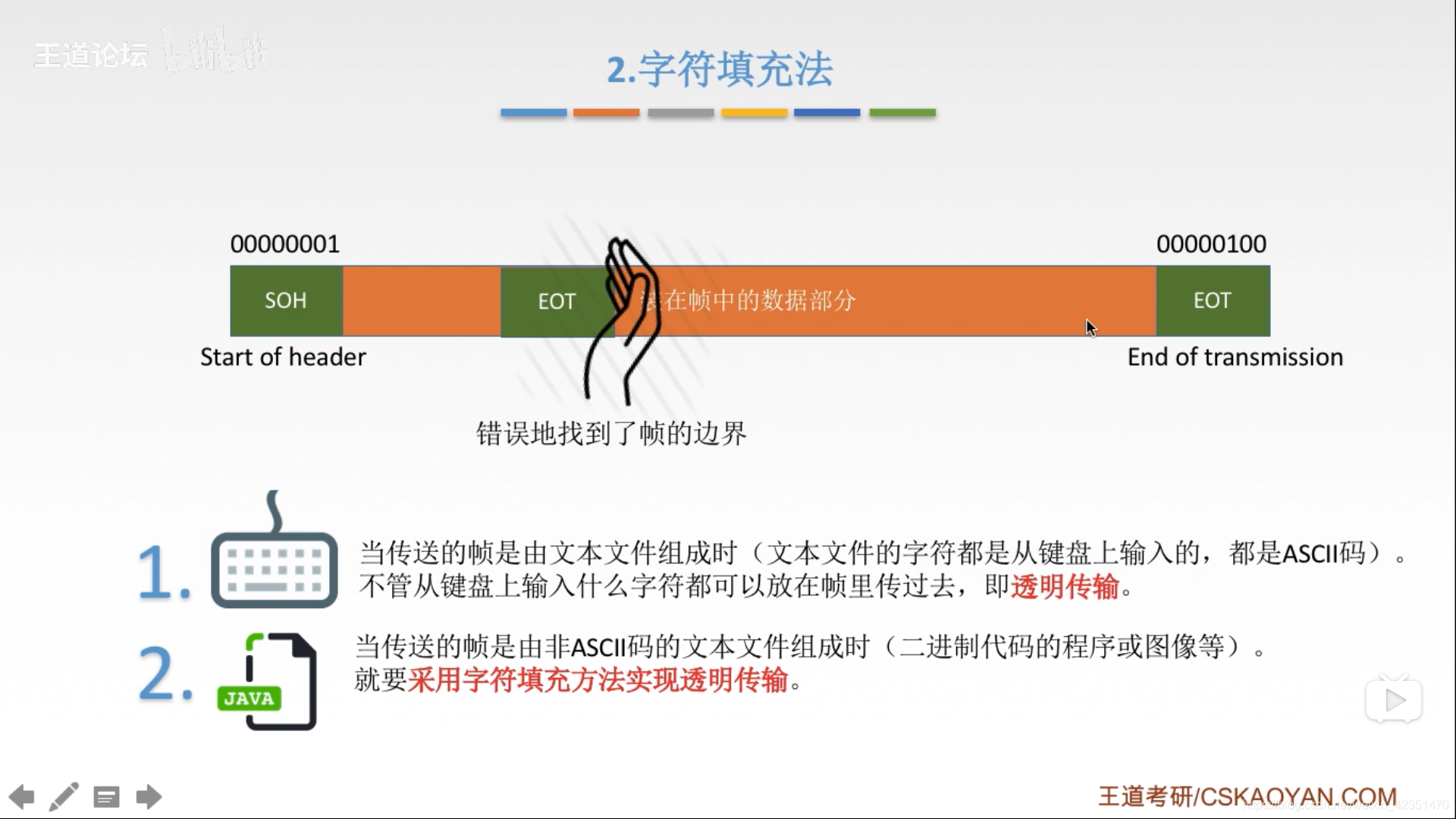

2. 字符填充法

在这里插入图片描述
在这里插入图片描述

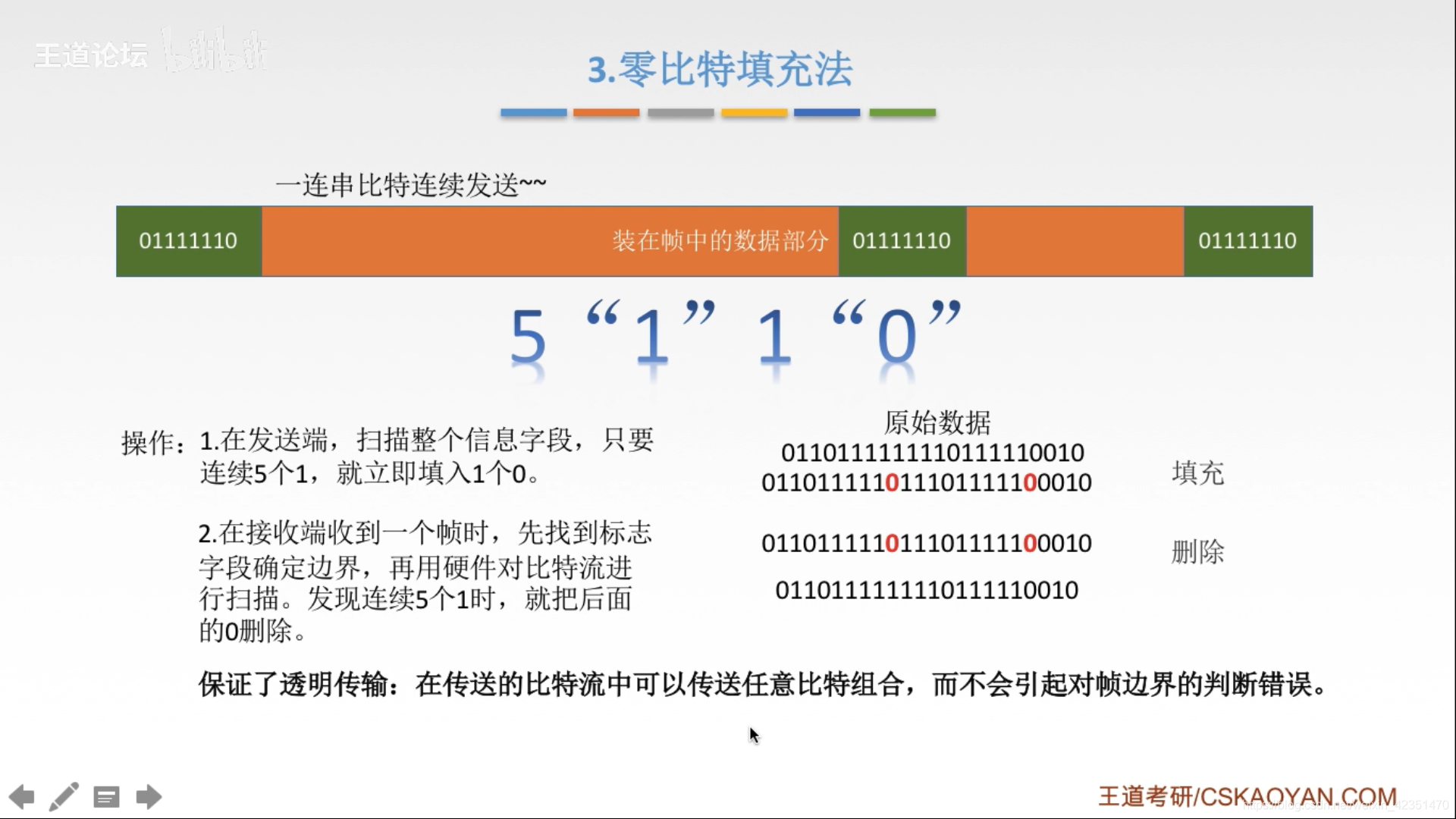

3. 零比特填充法

在这里插入图片描述

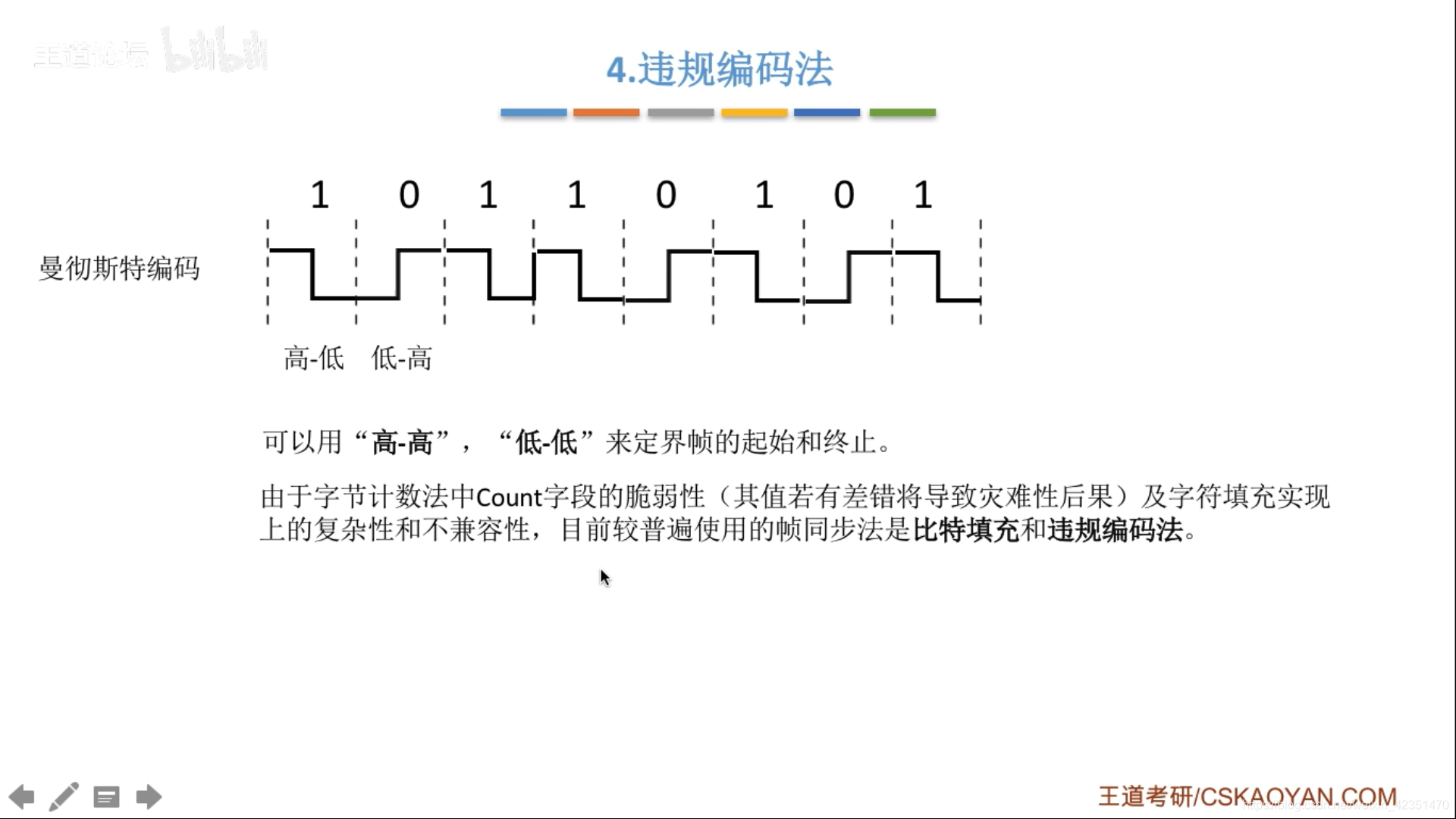

4. 违规编码法

在这里插入图片描述

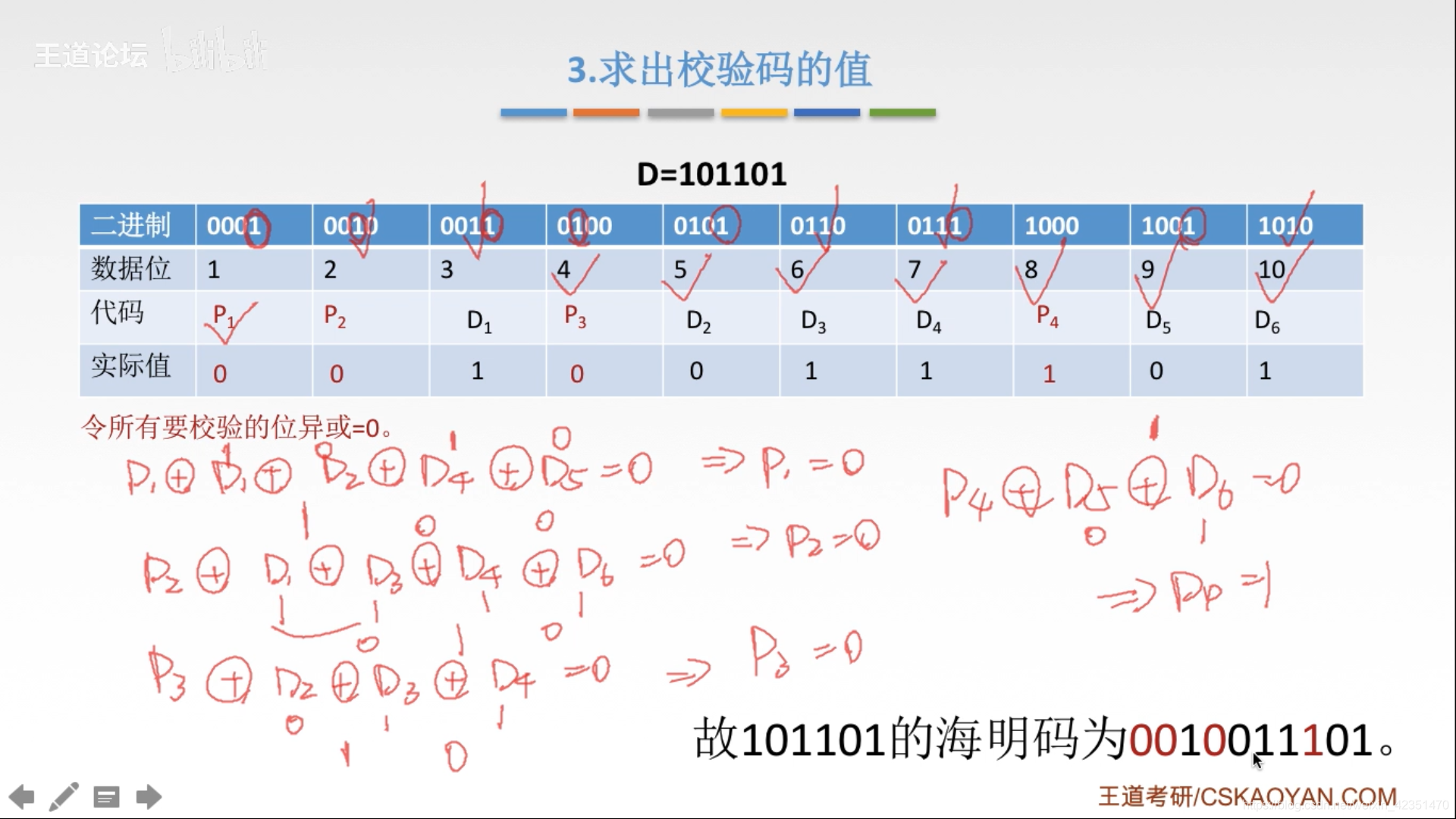

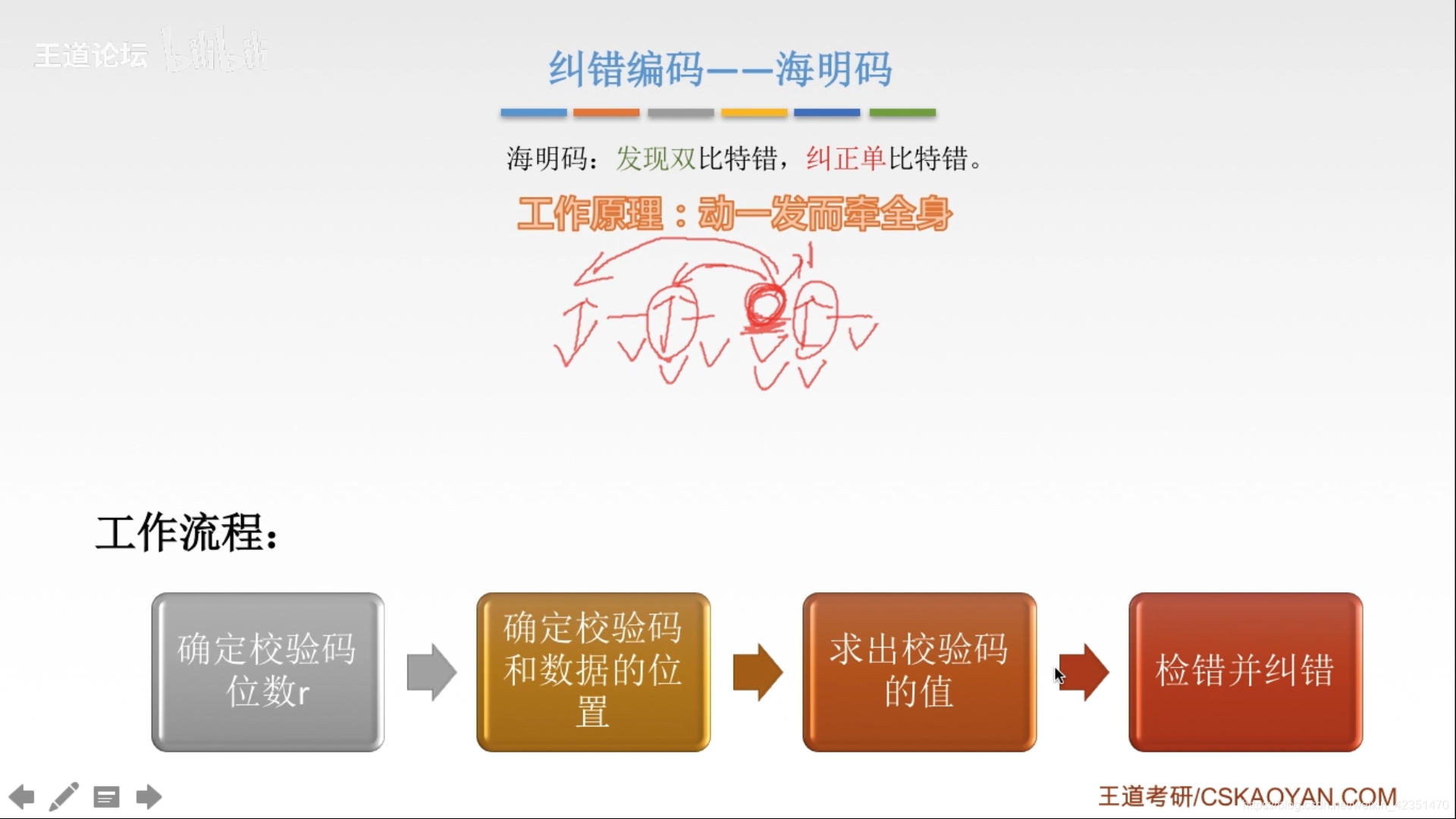

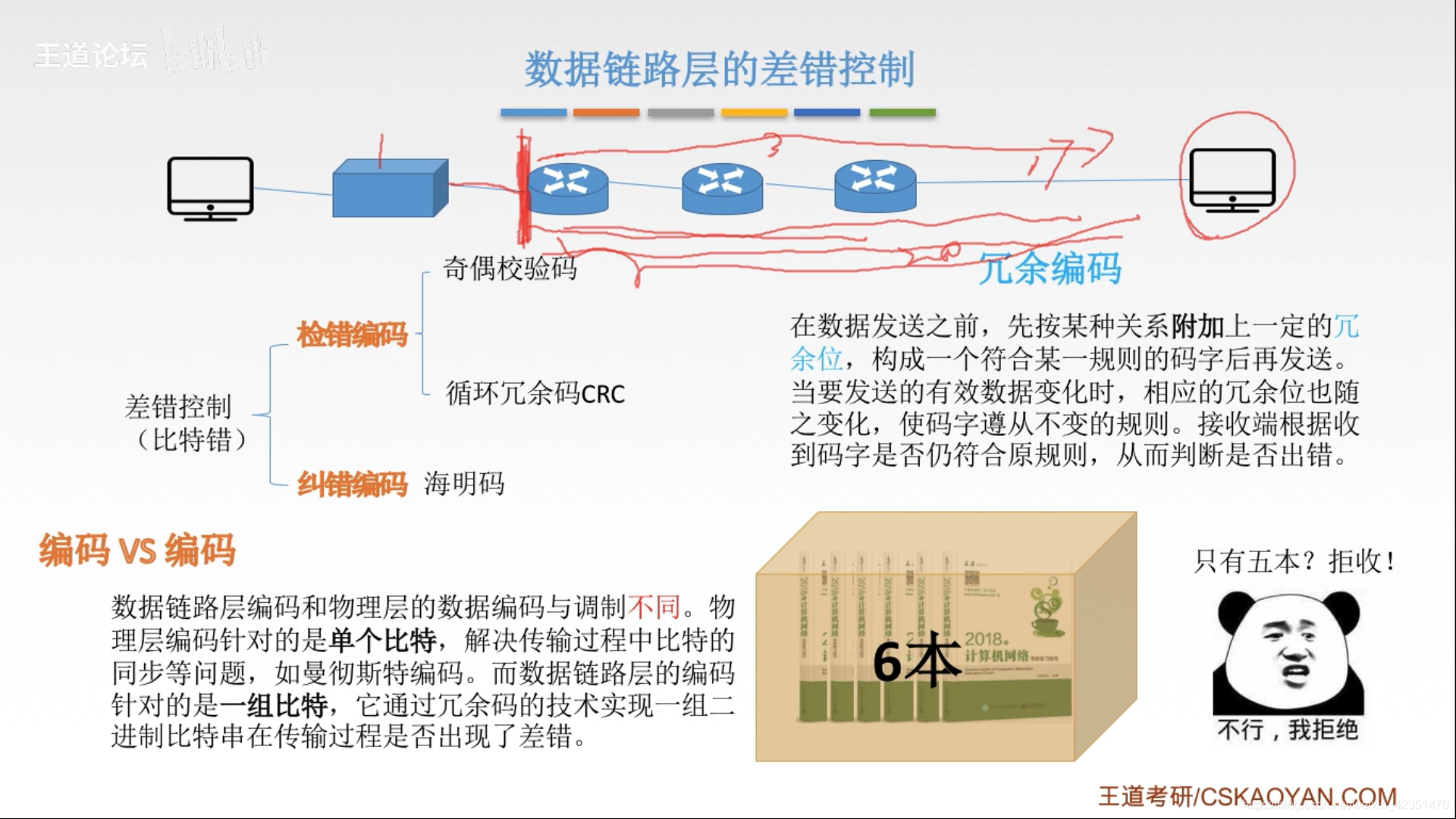

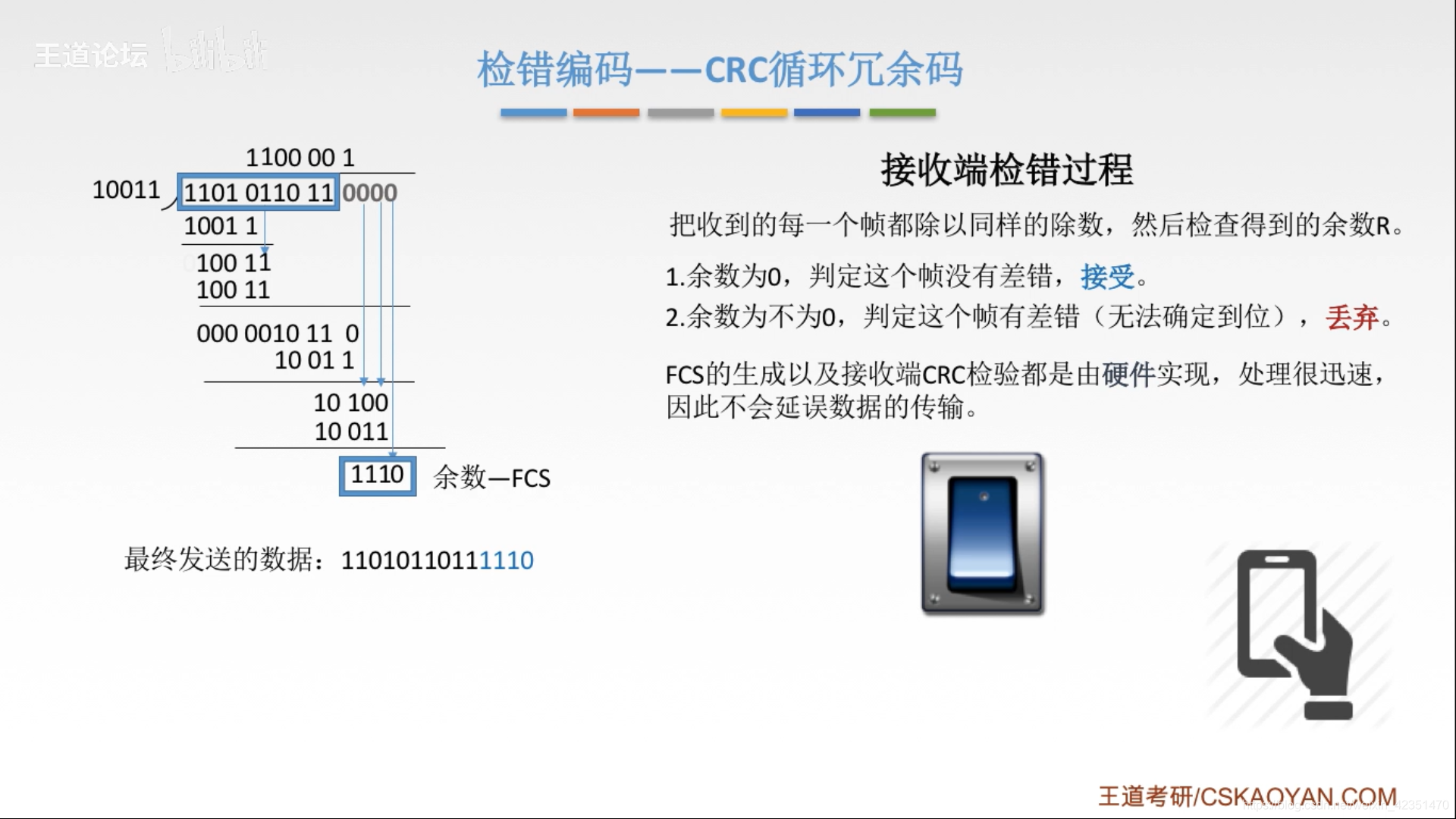

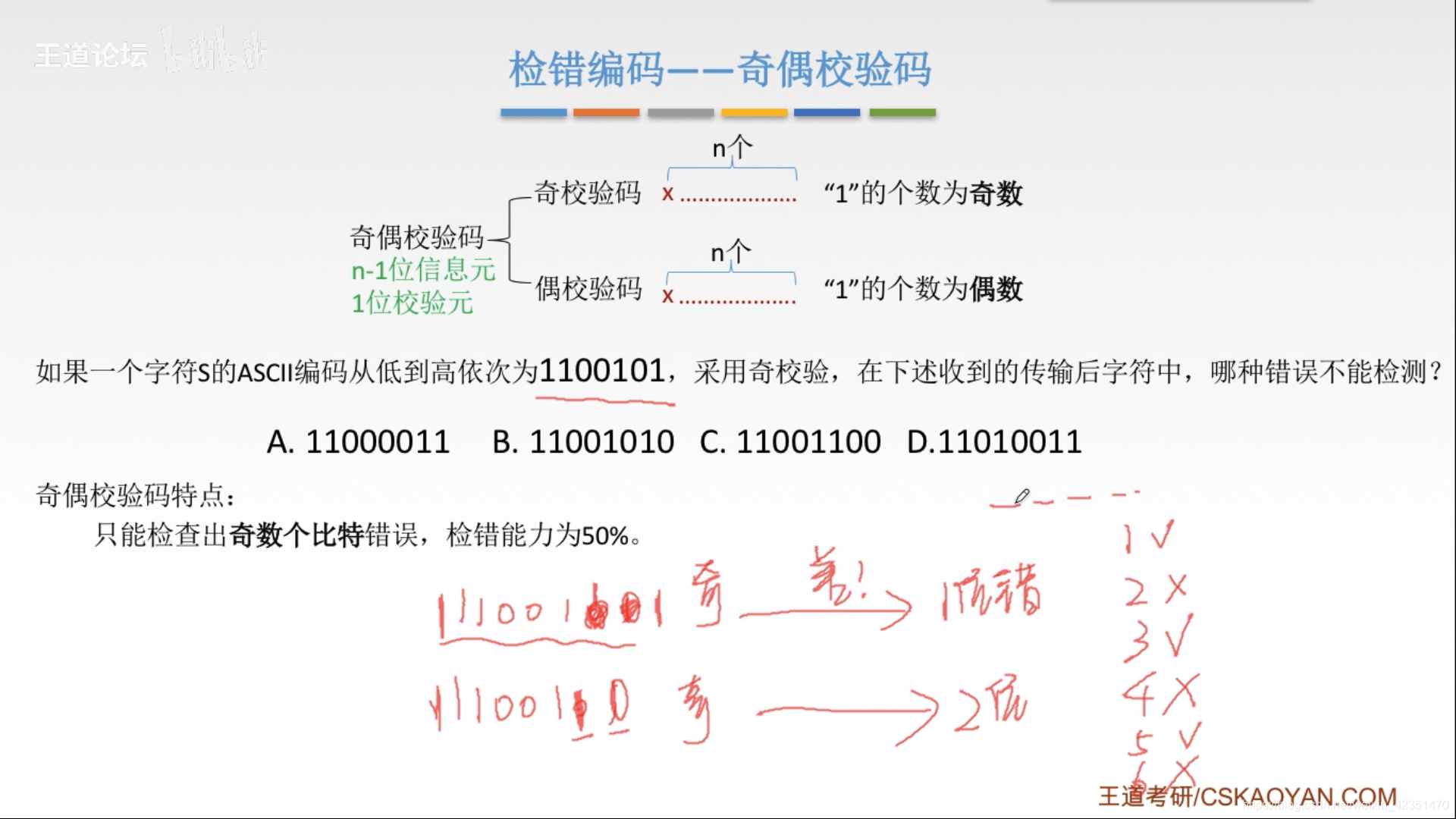

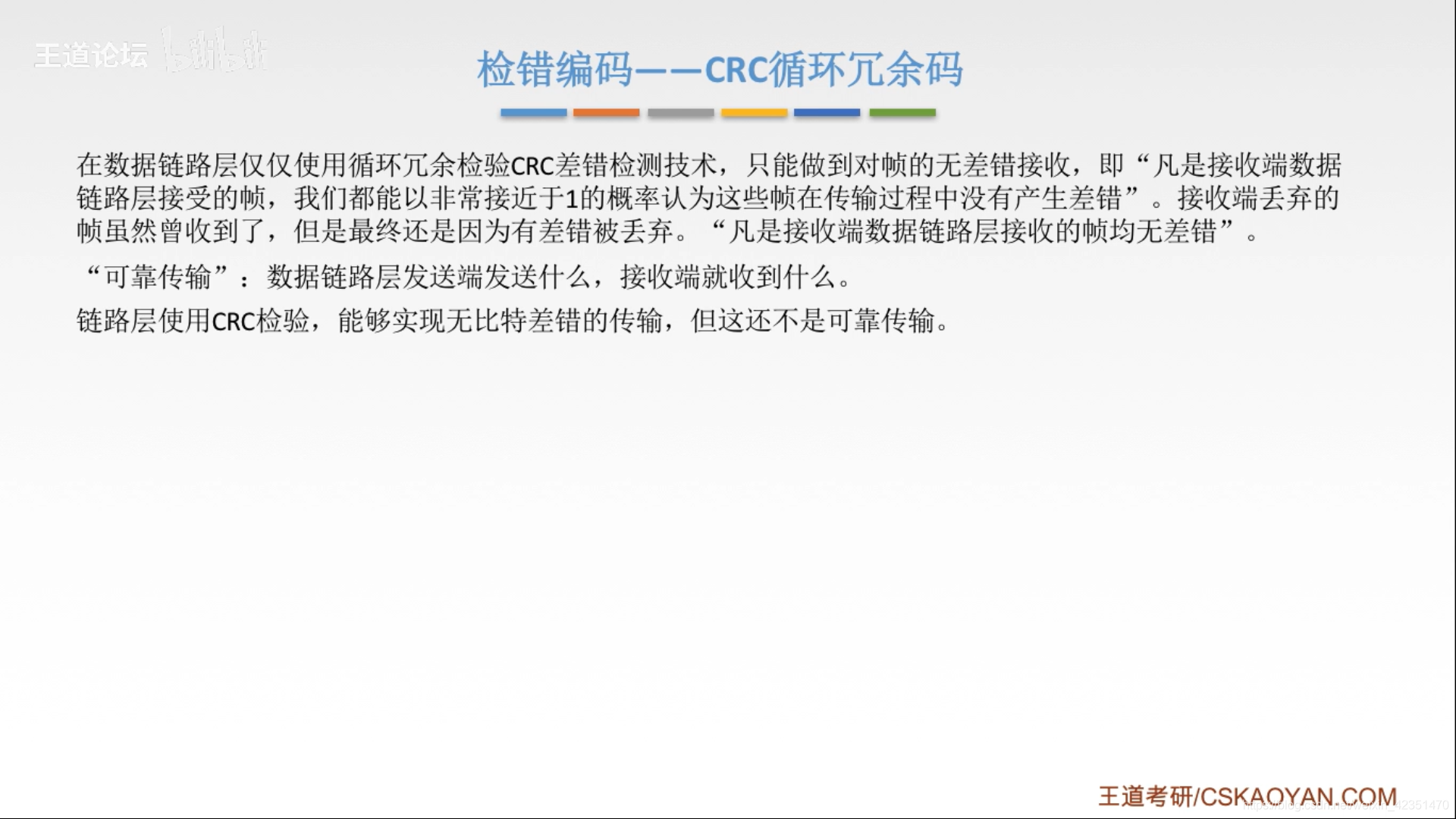

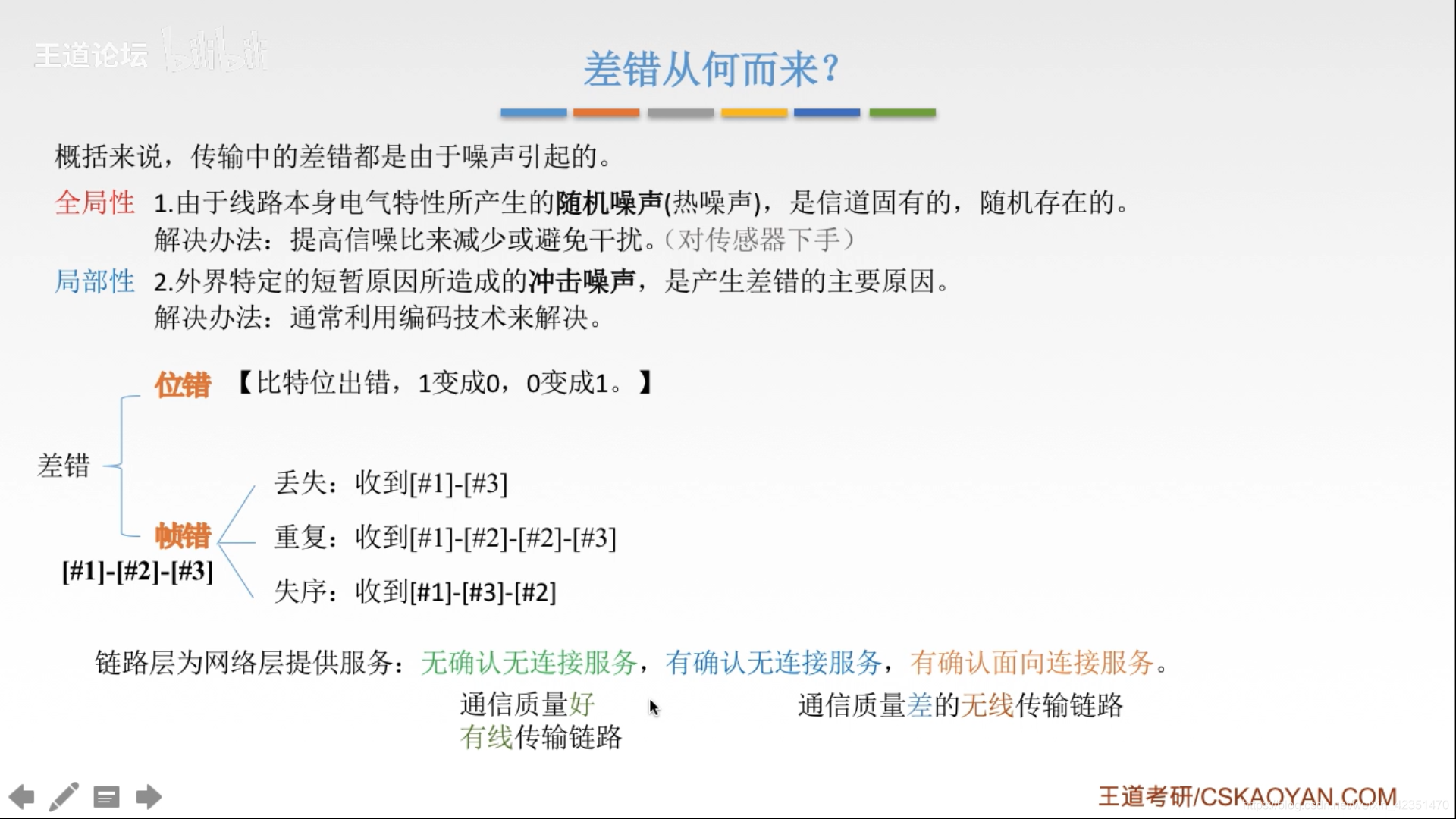

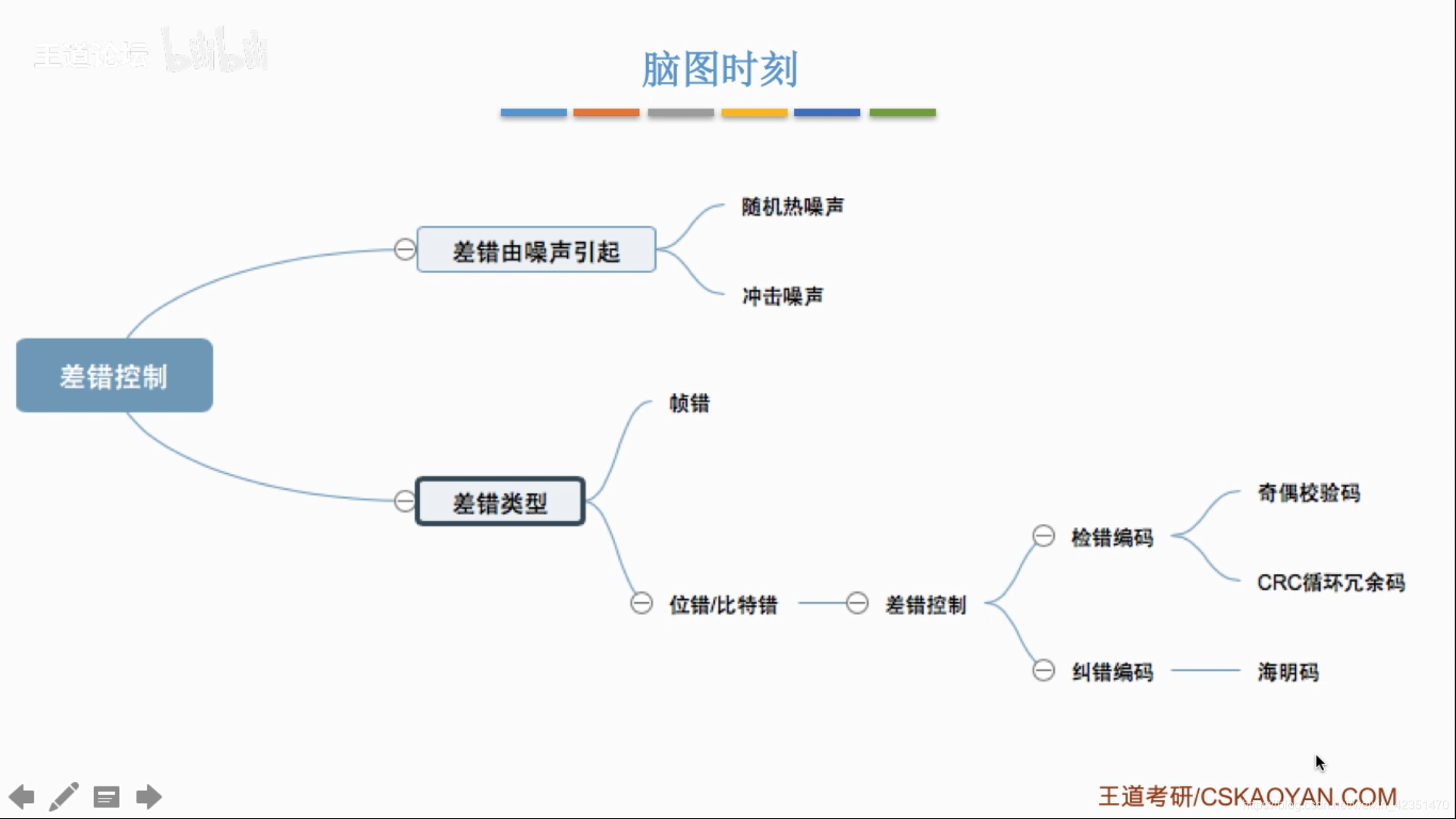

差错控制

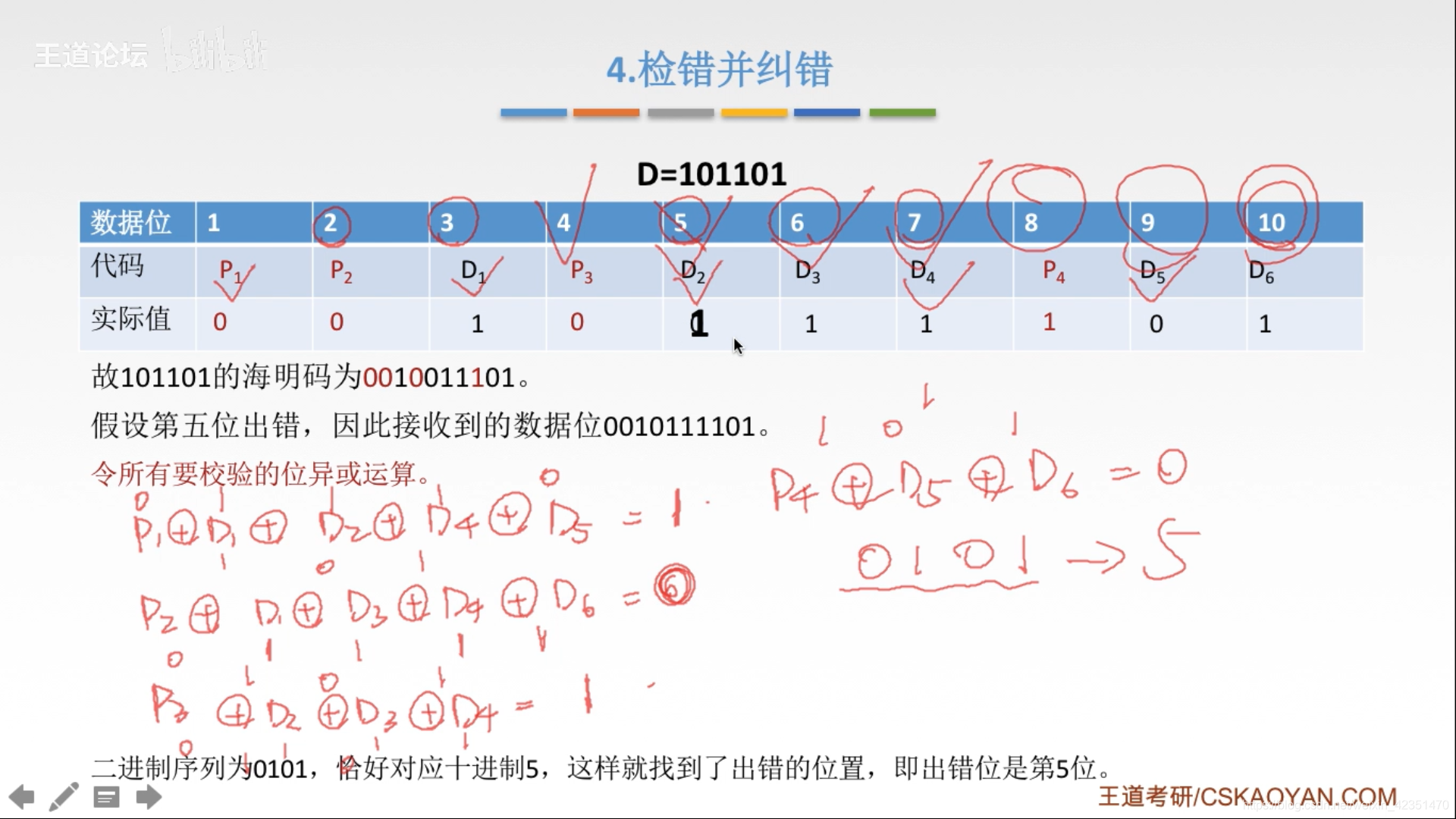

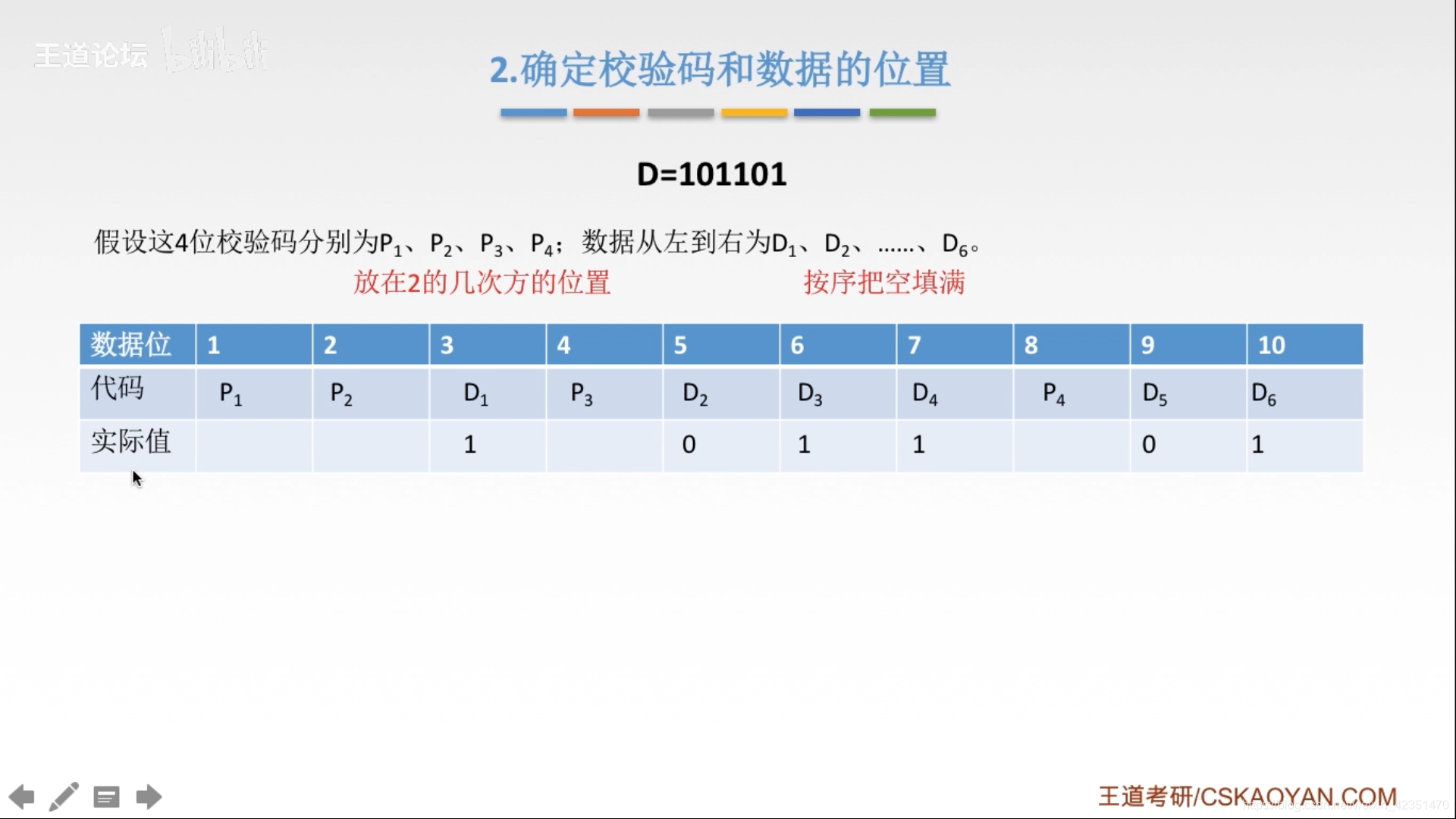

在这里插入图片描述
在这里插入图片描述

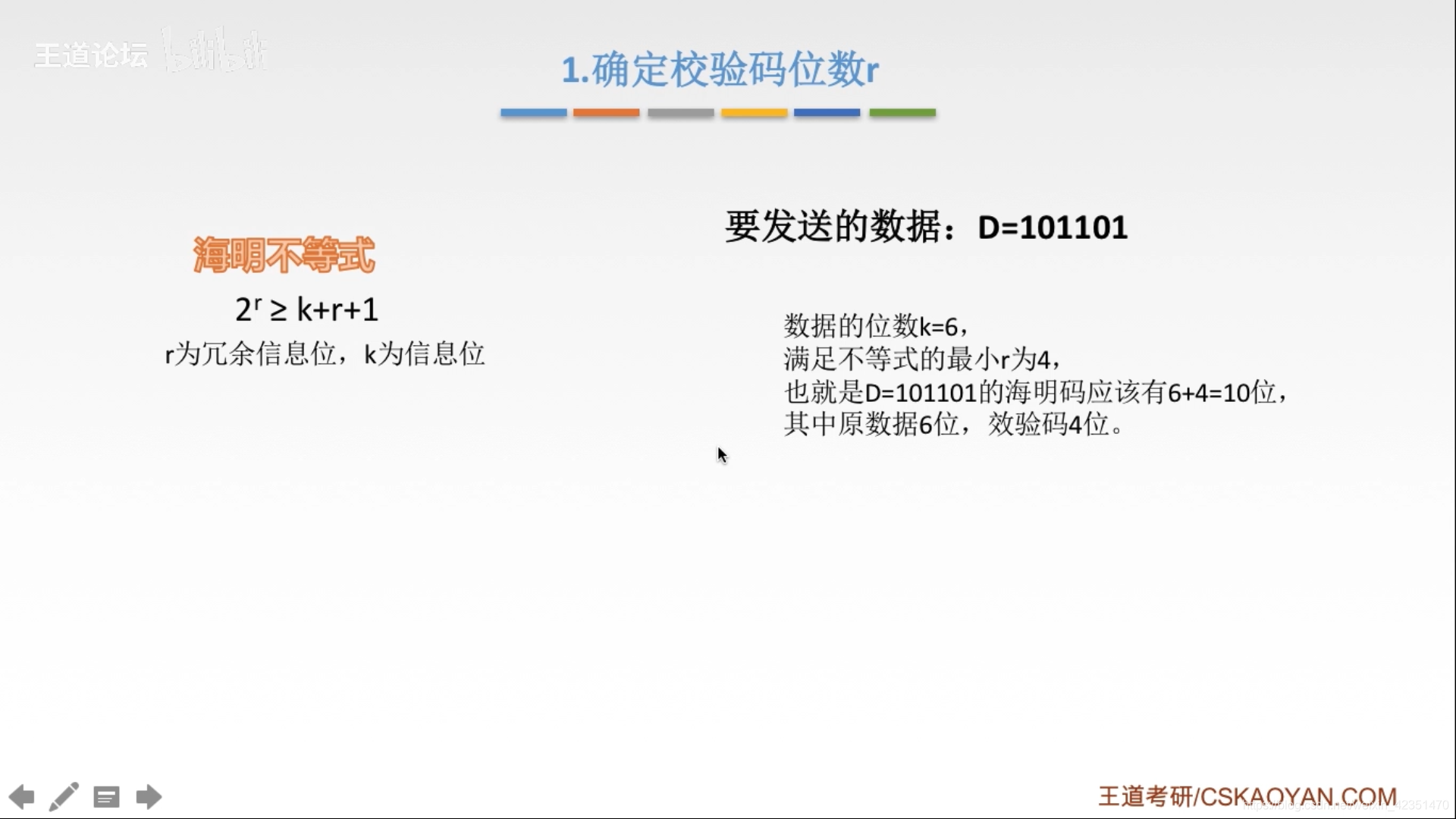

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

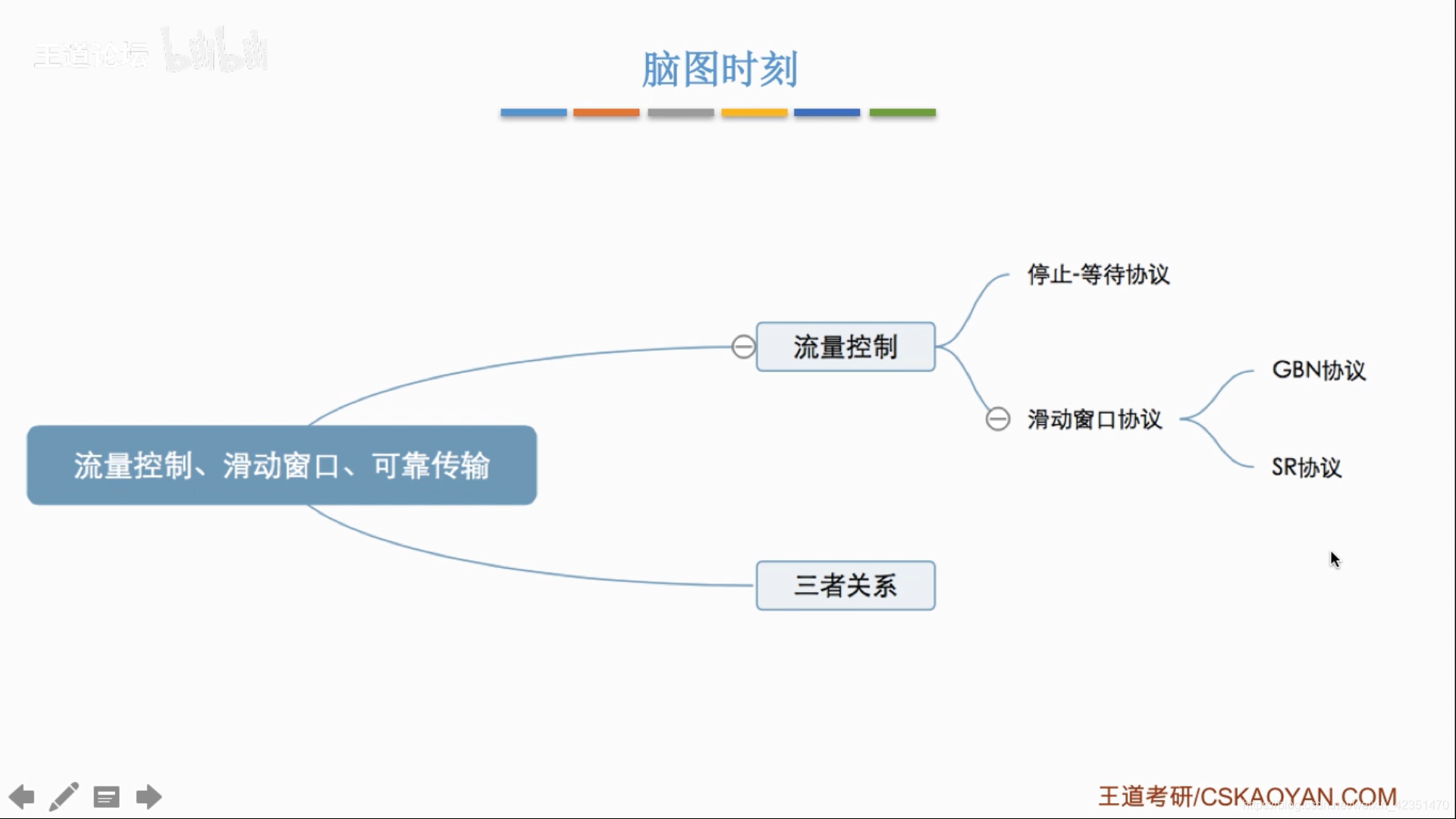

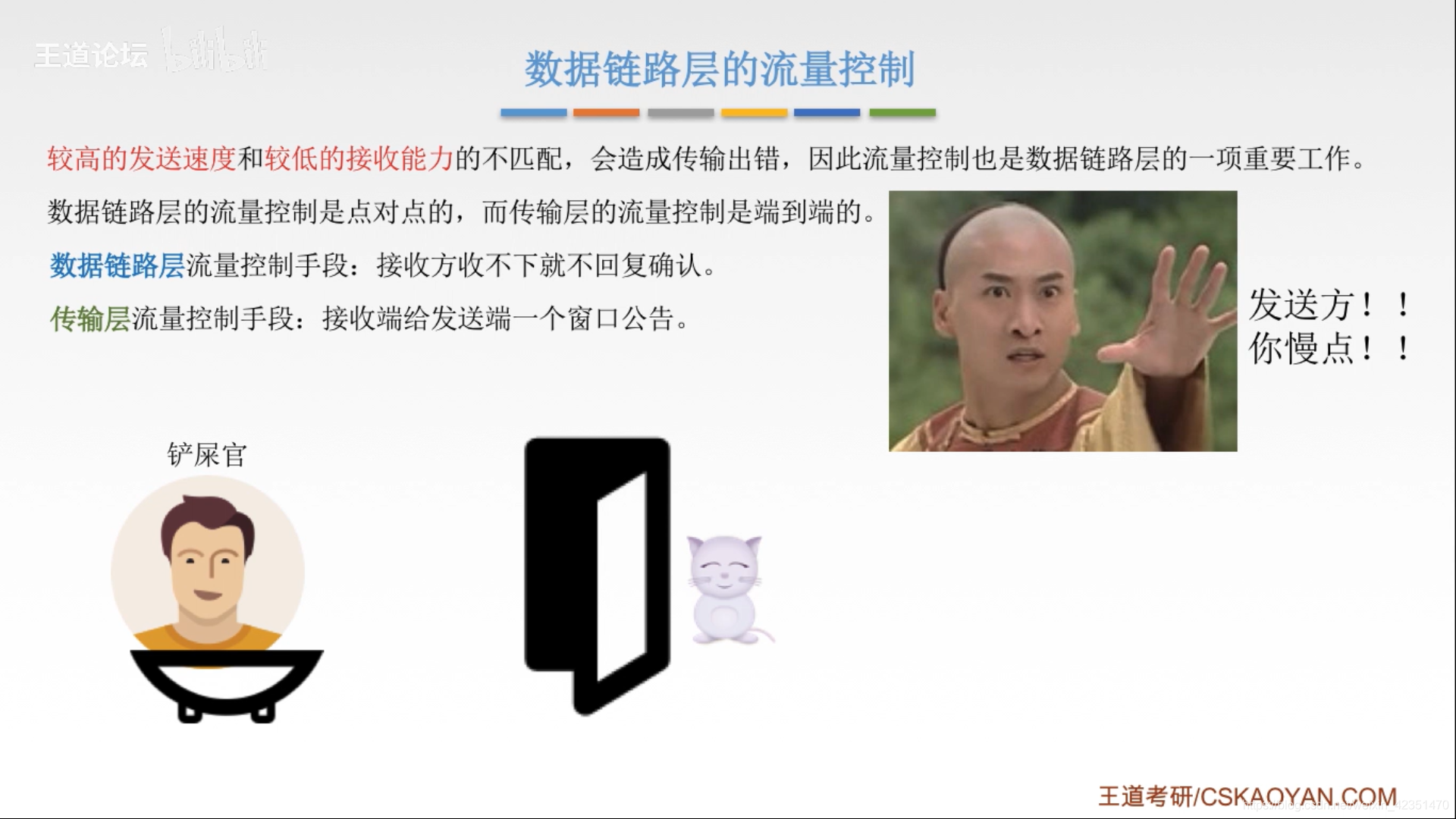

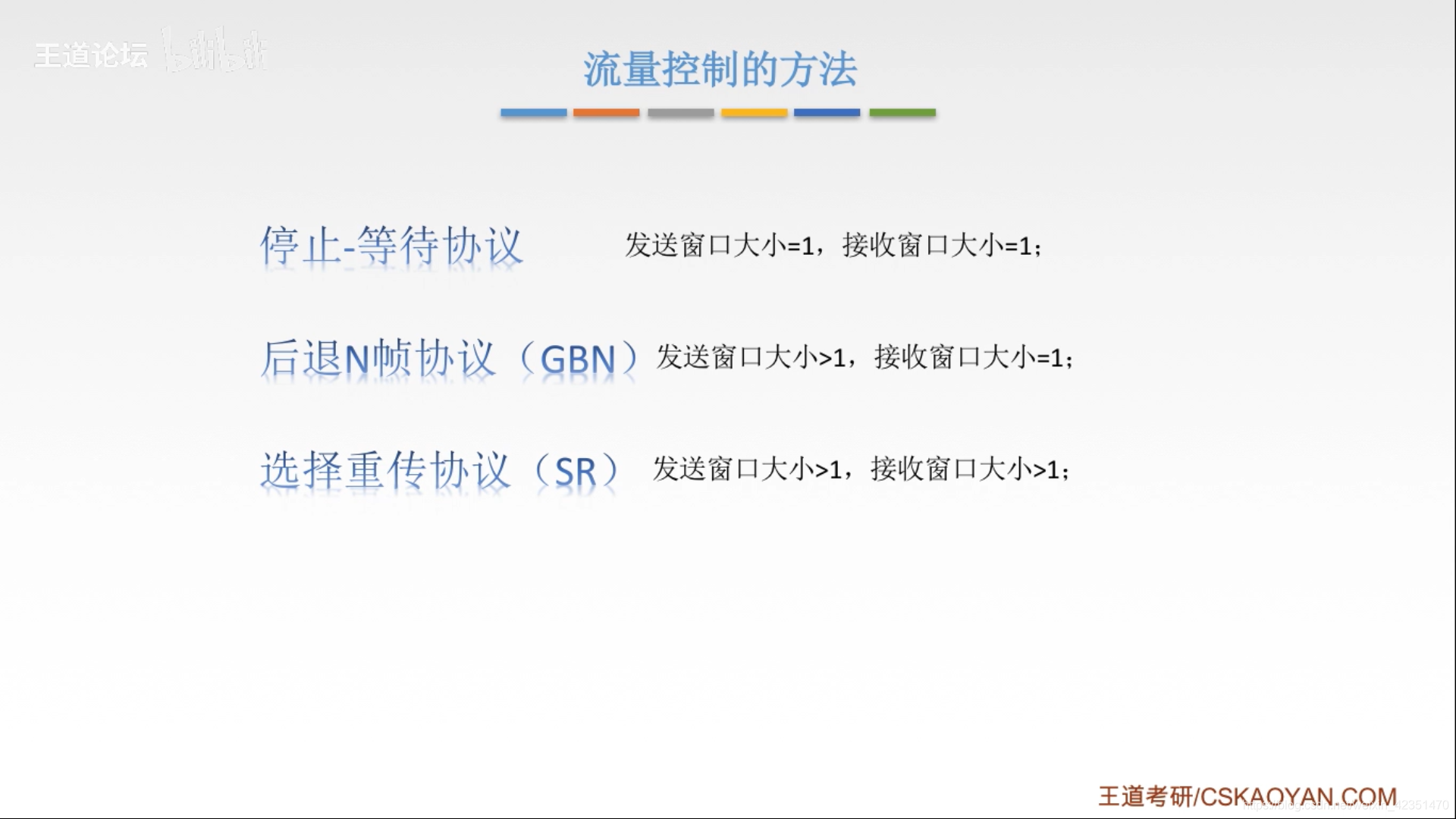

流量控制&可靠传输机制

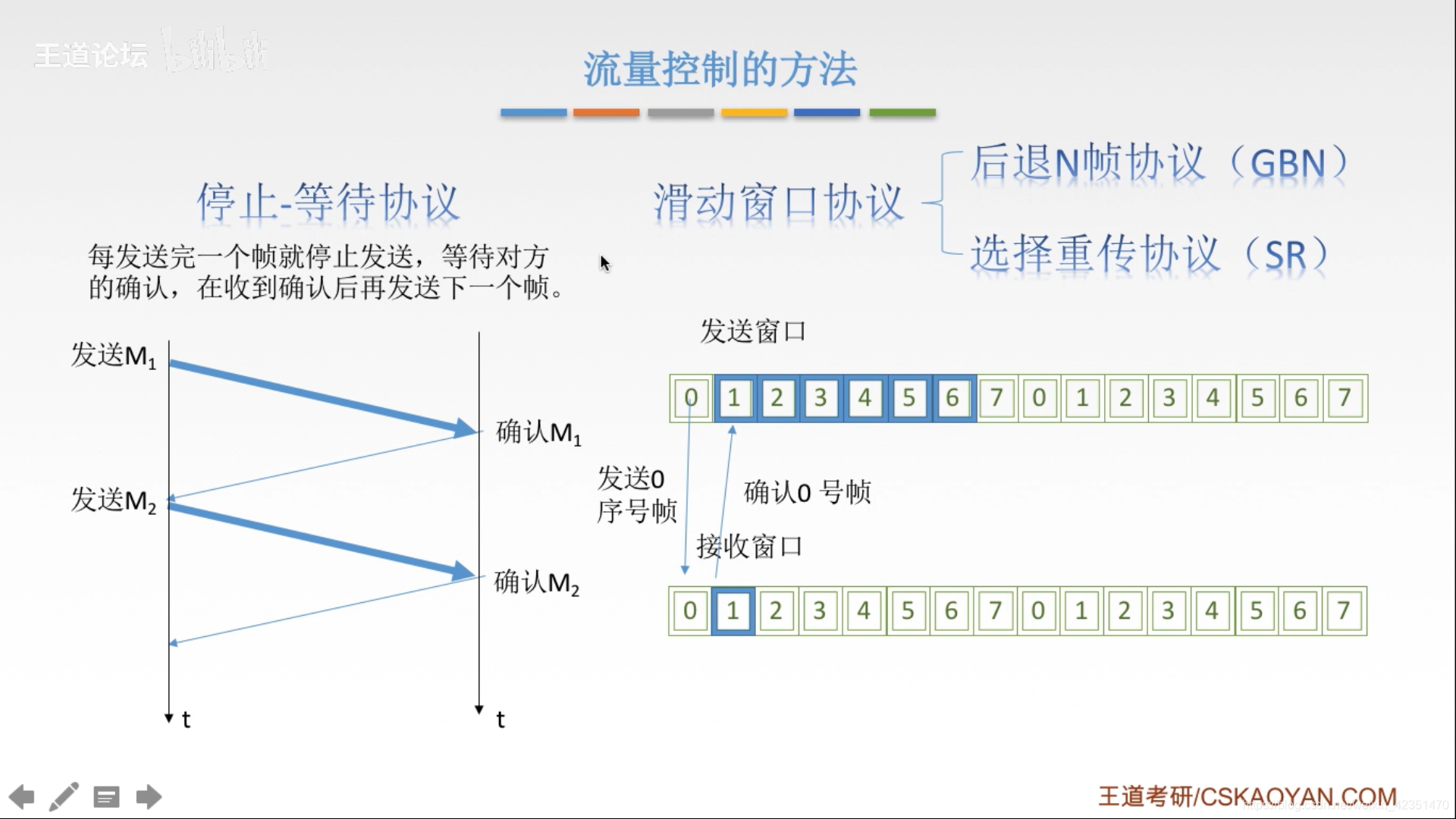

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

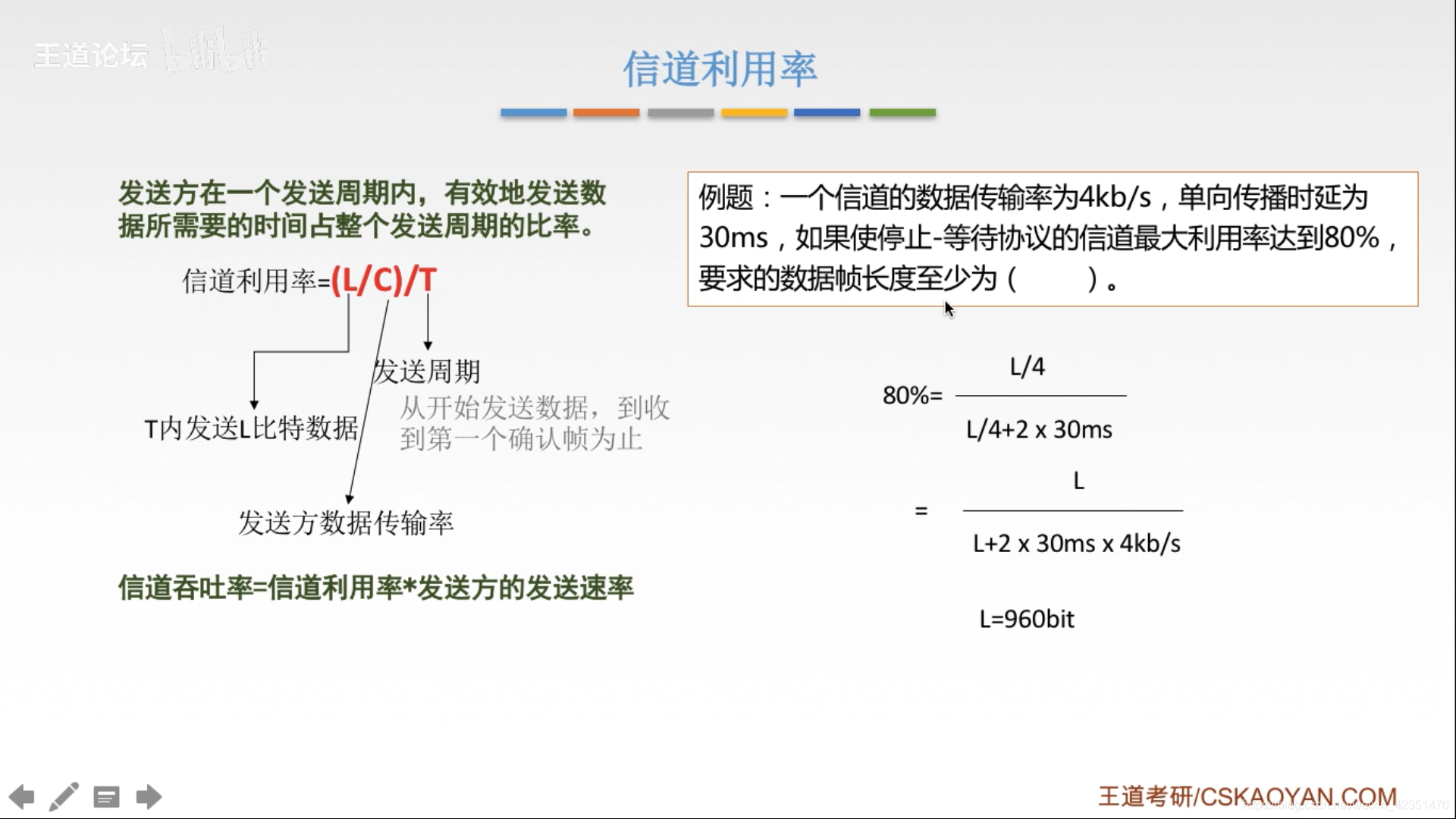

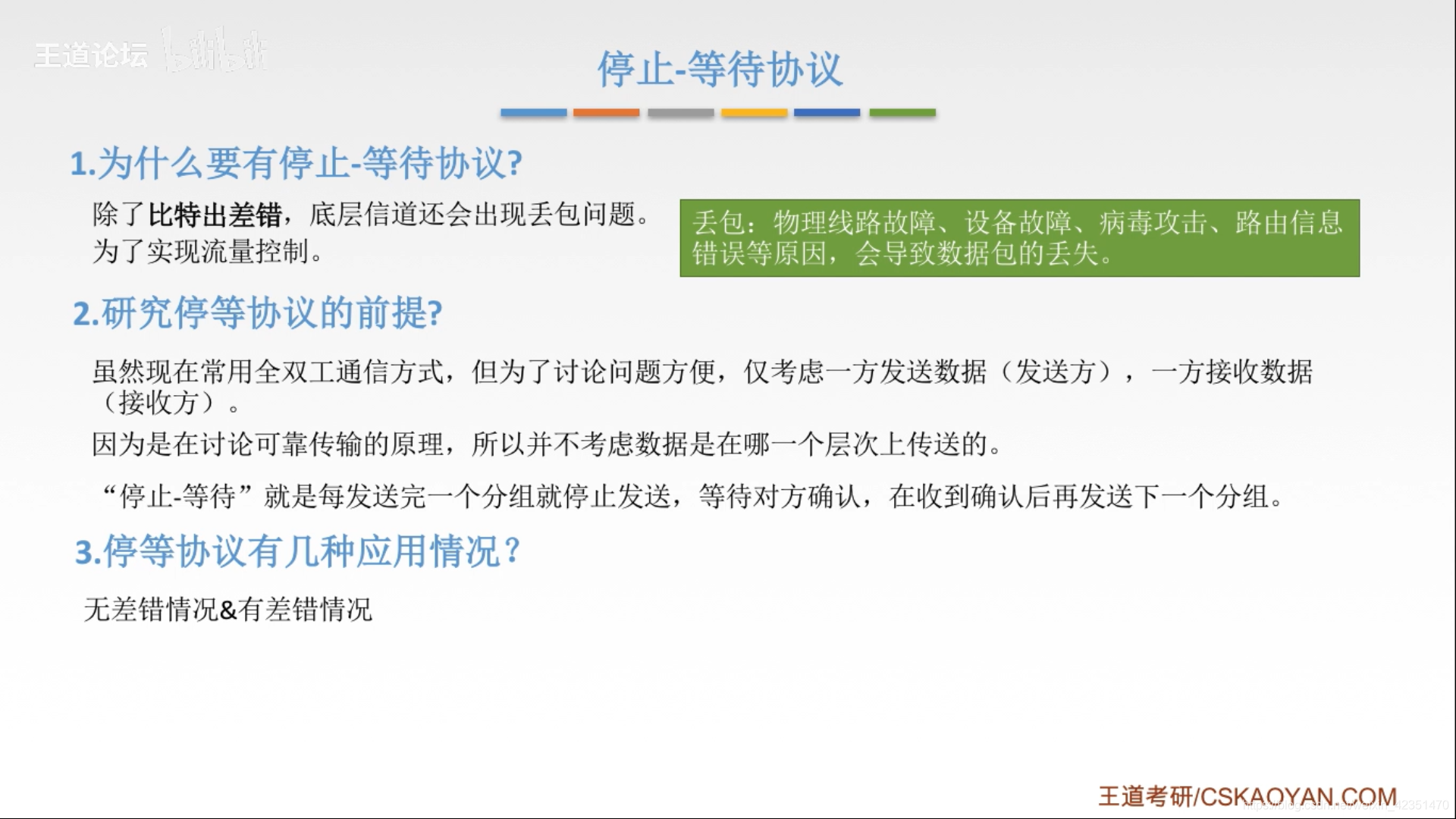

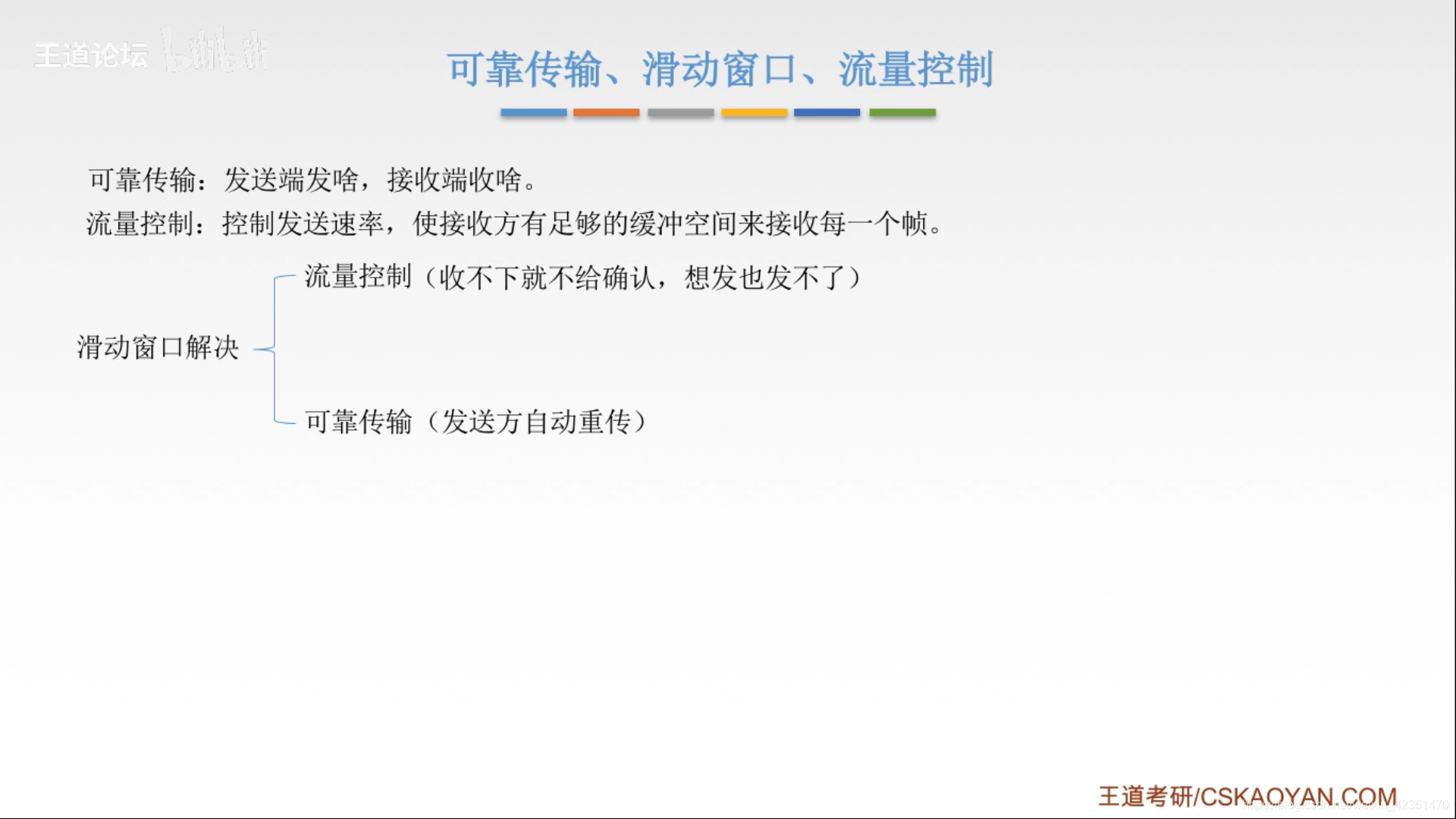

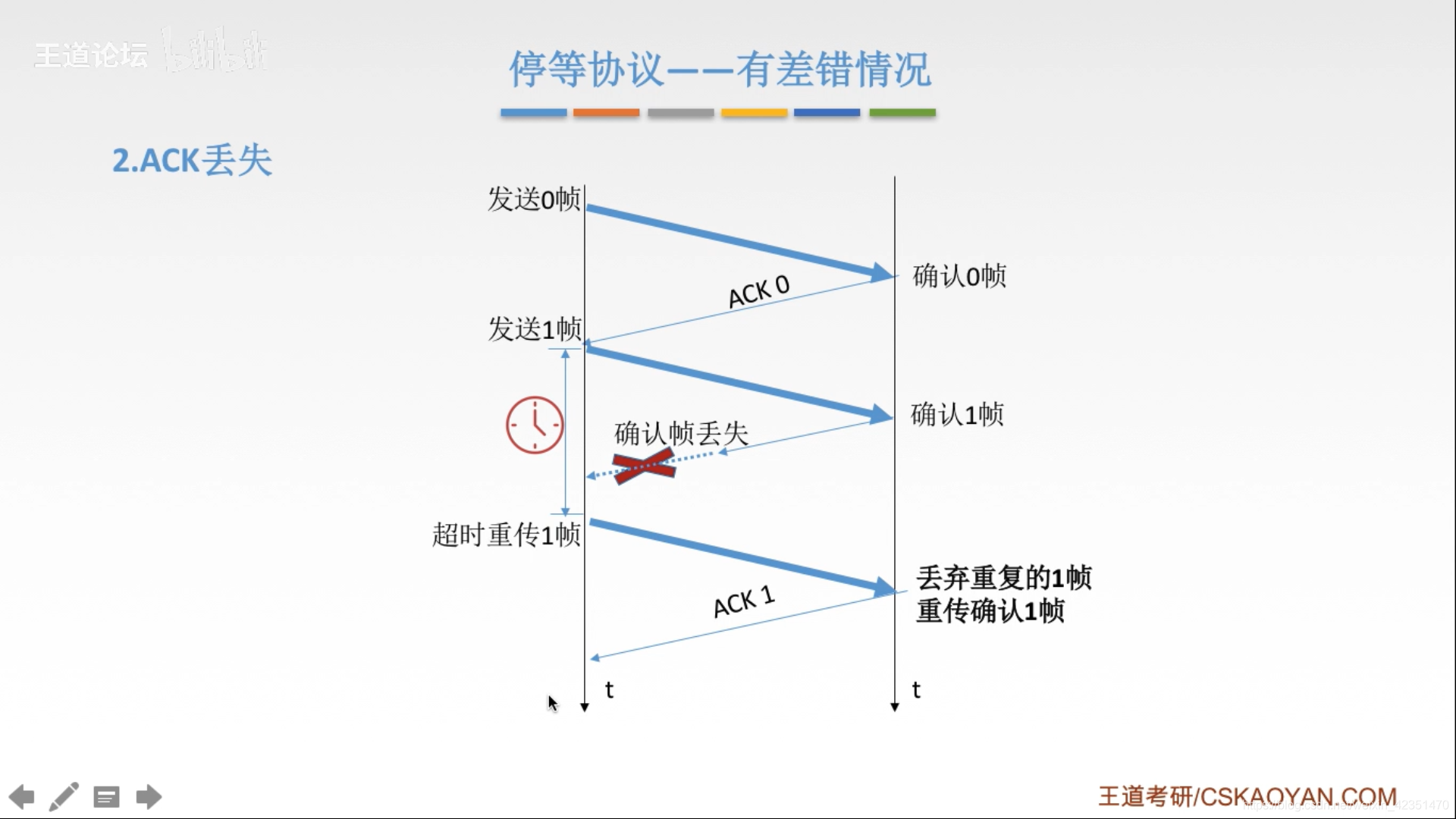

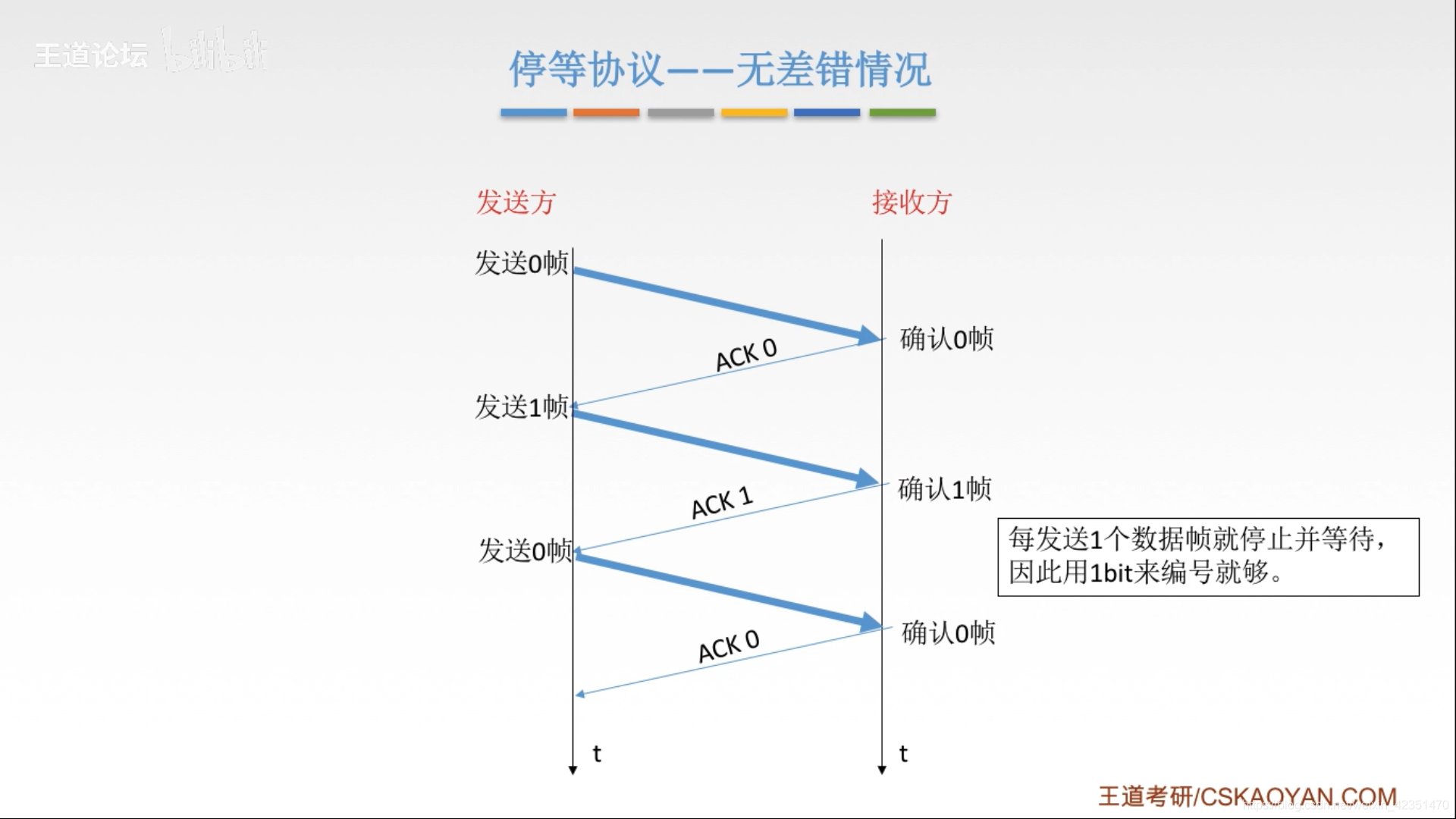

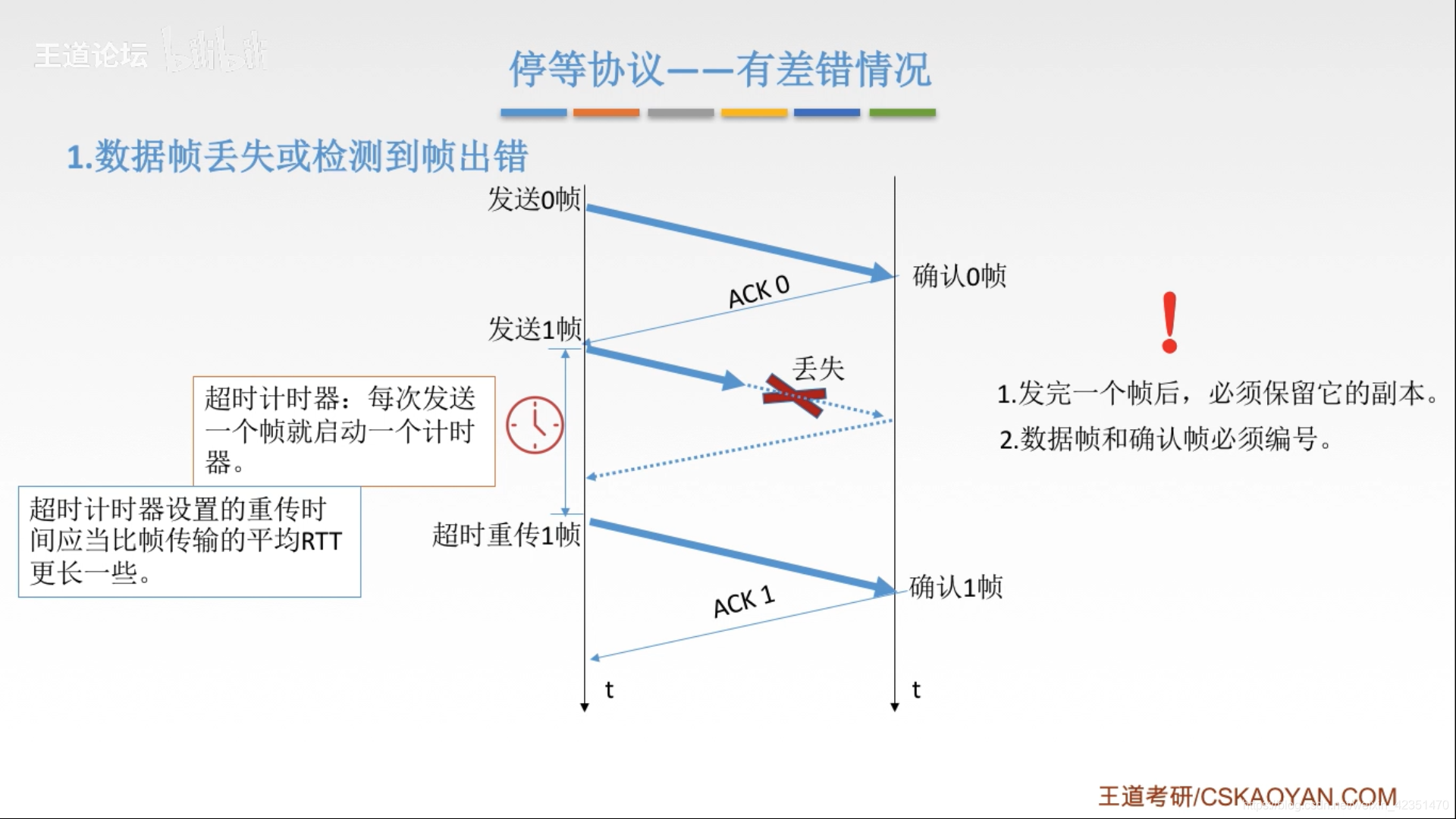

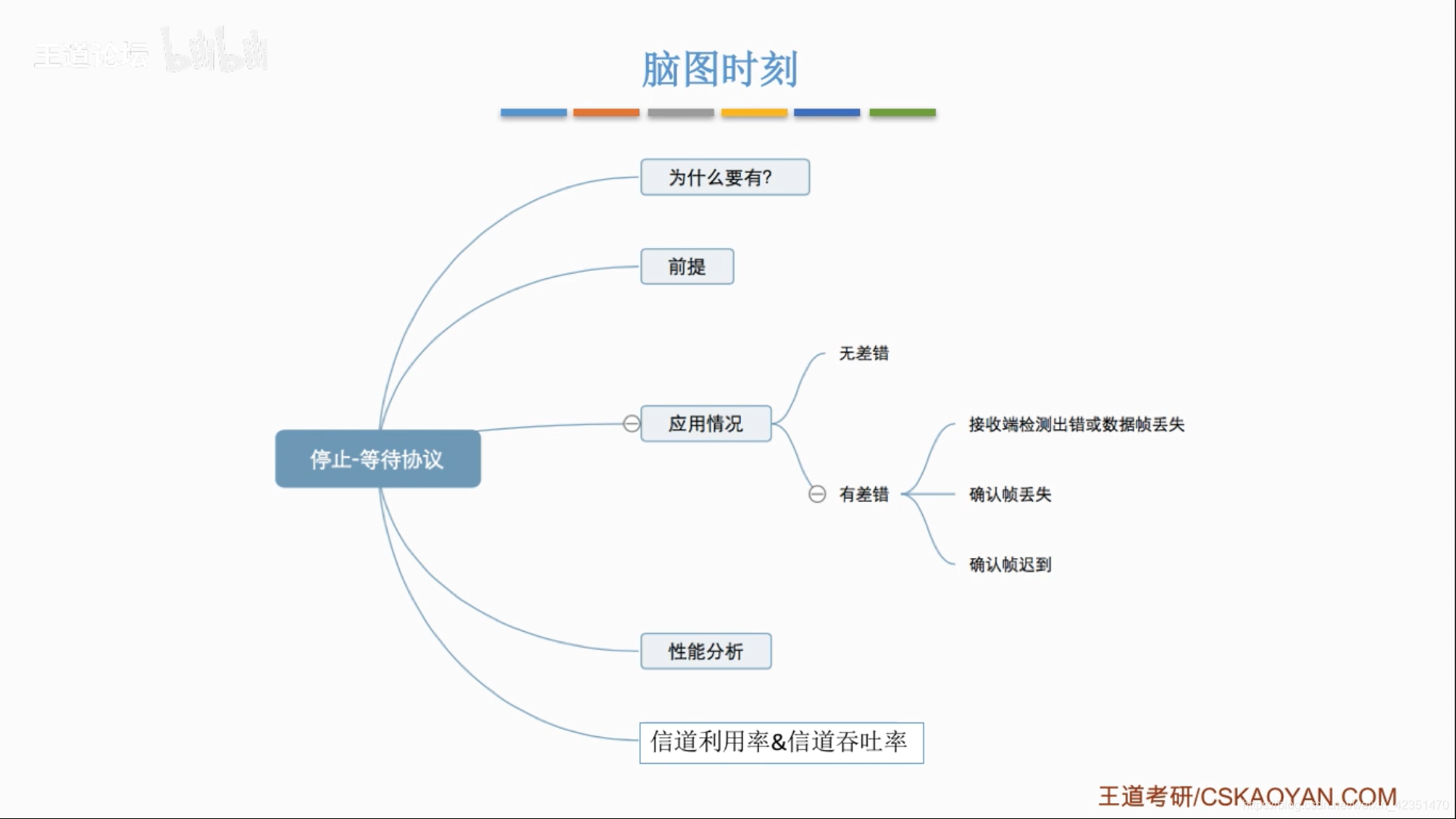

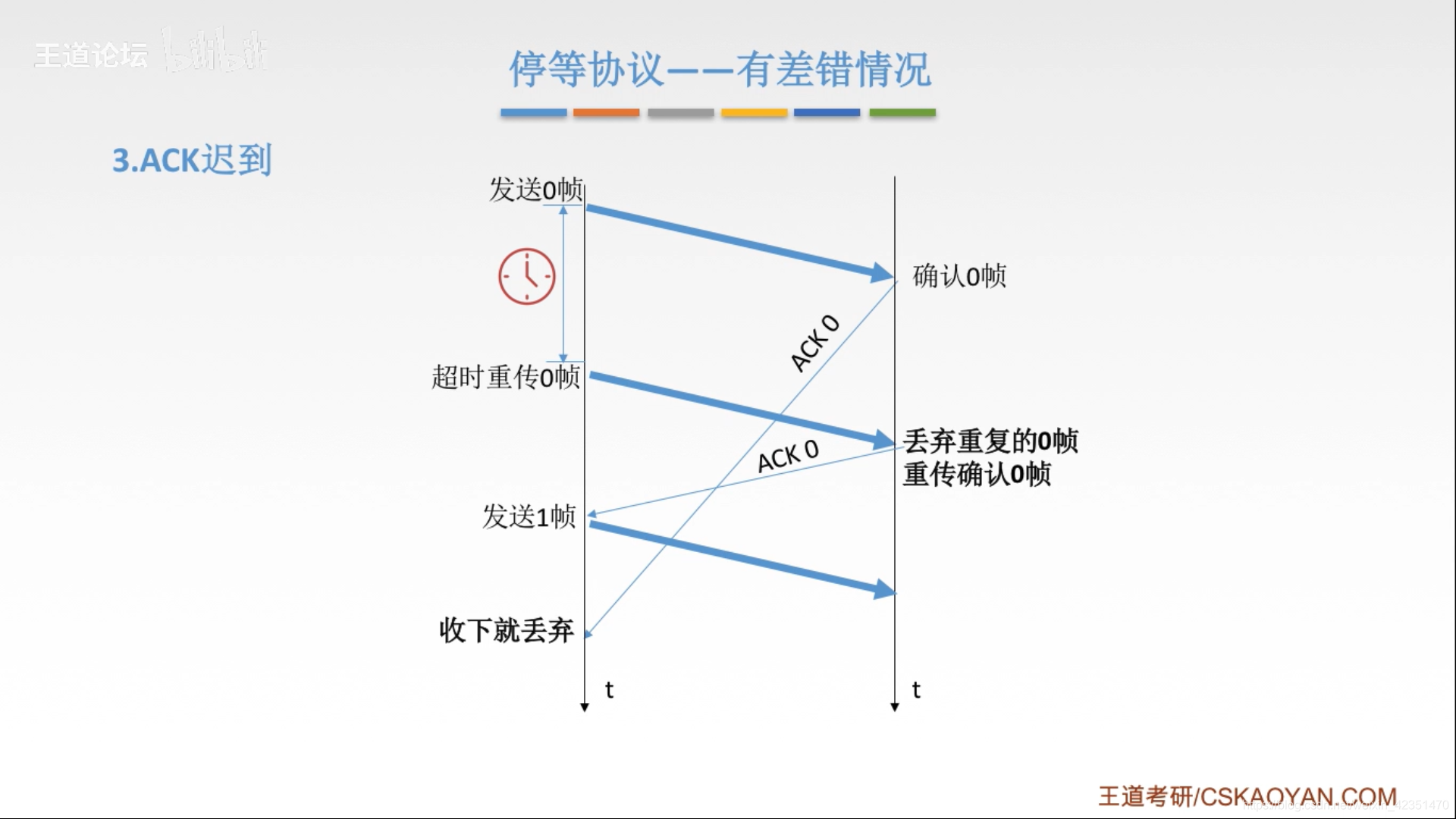

停止—等待协议

  • 随着技术发展，通信链路质量越来越好，出现差错的可能性越来越小
    数据链路层的可靠传输的职责不再重要，交给传输层来实现；链路层主要负责差错的控制，使得数据在链路上传输的速度更快，时间更短，延迟更小
  • 所发送的数据包即数据：
    数据链路层——帧
    网络层——IP数据包 / 分组
    传输层——报文段
    在这里插入图片描述
  • 0帧只是一个编号，上下两个0帧不是同一个帧
    ACK——确认帧
    在这里插入图片描述

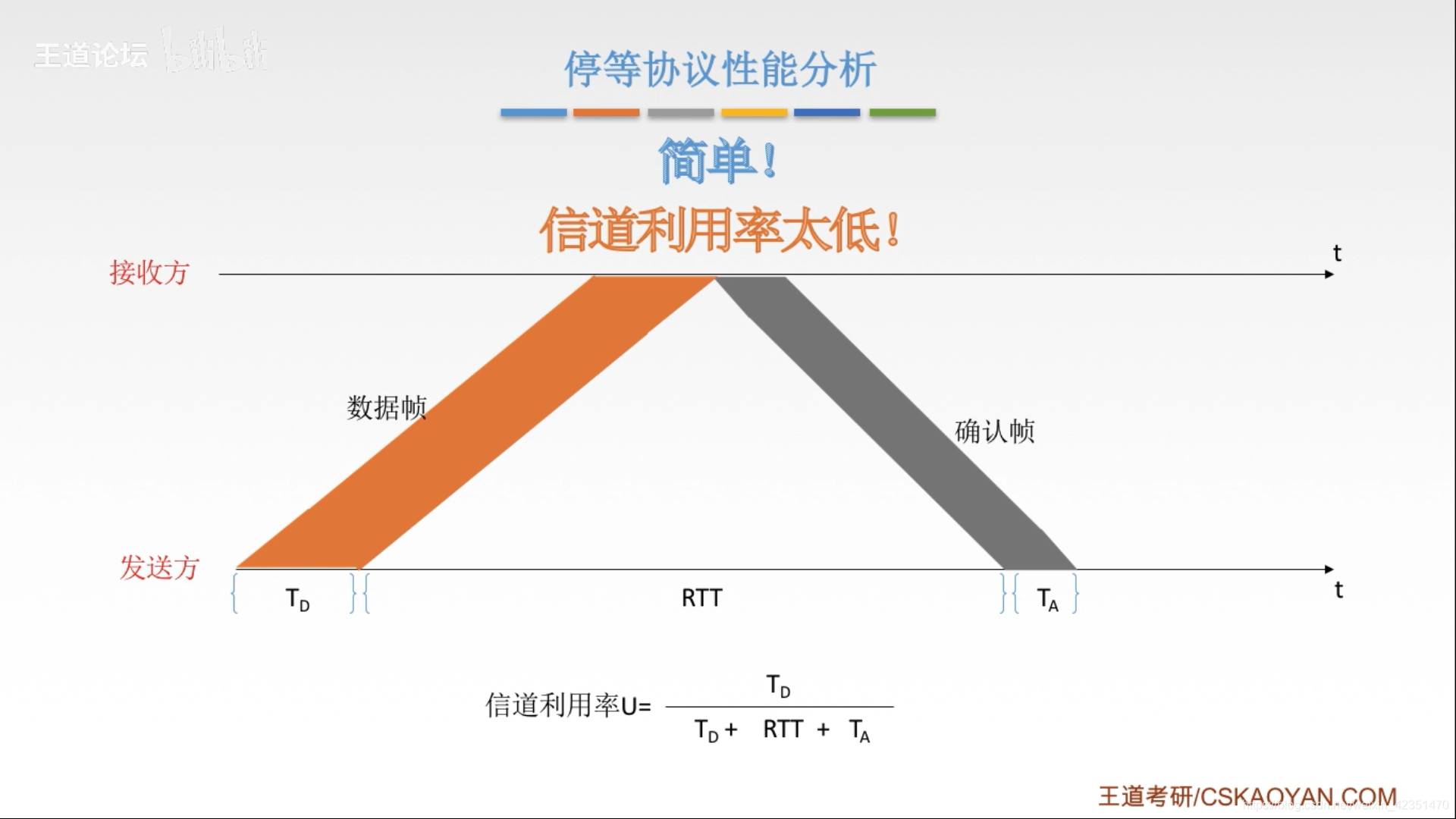

  • RTT——往返传播时延
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

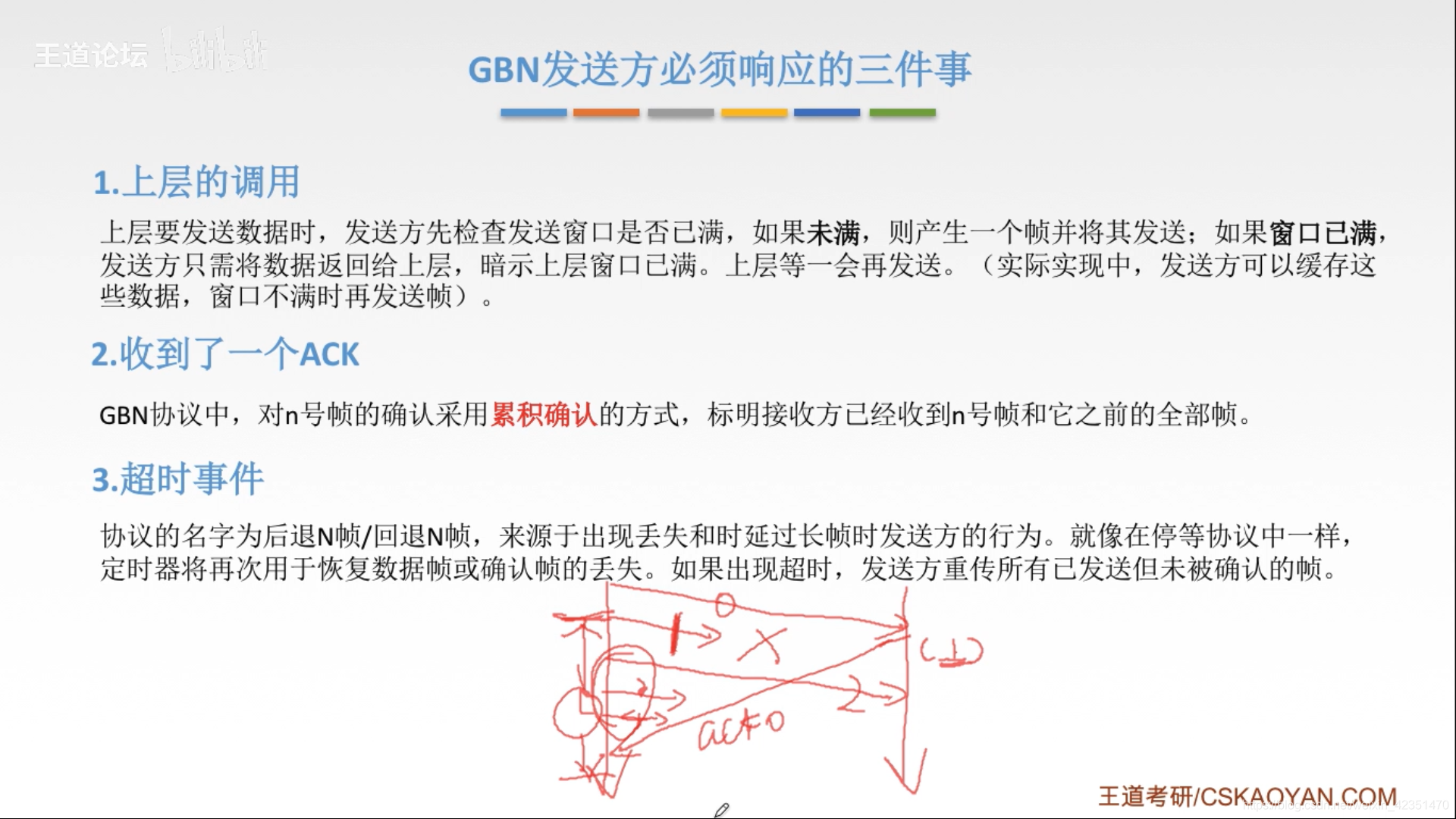

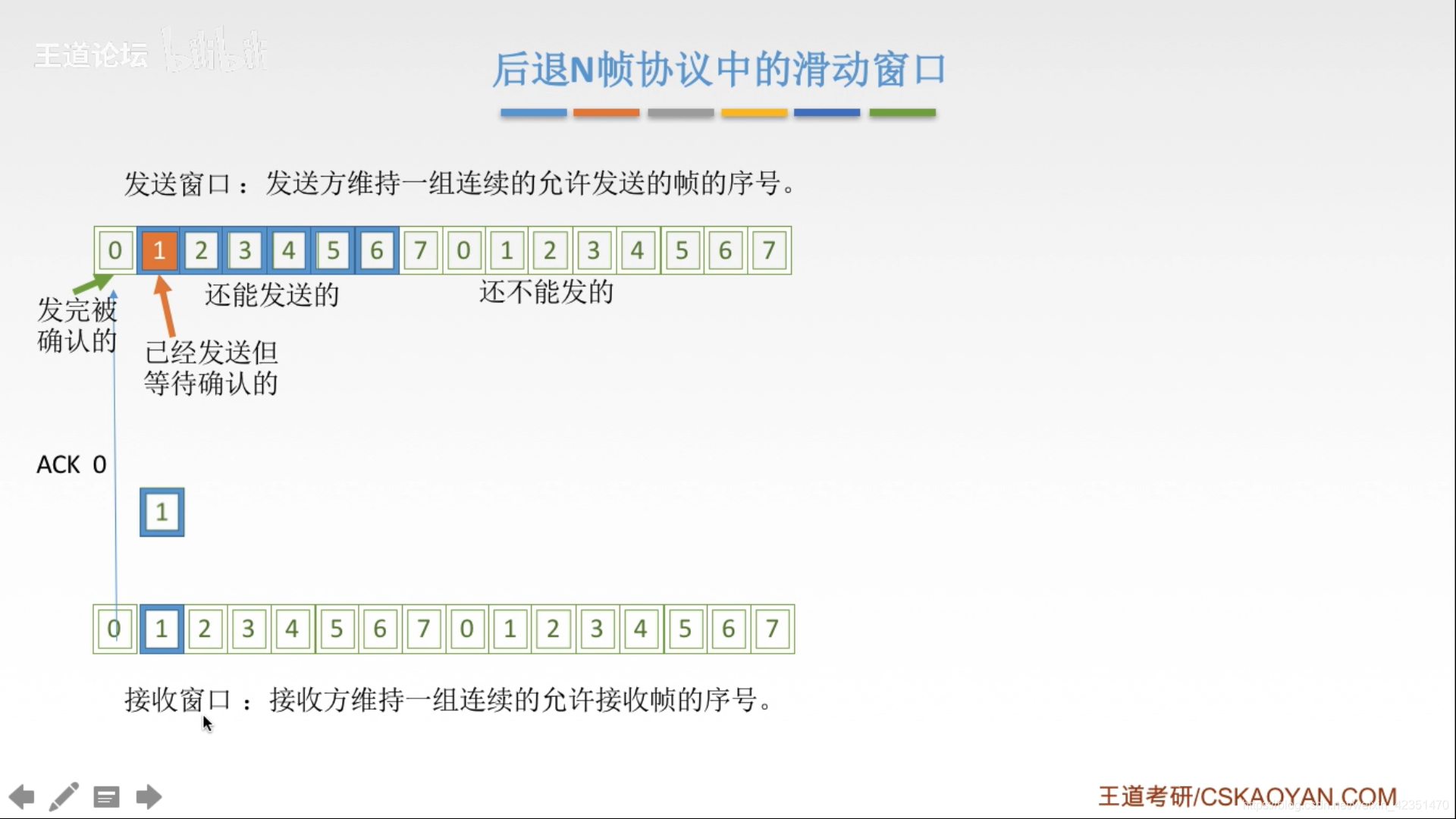

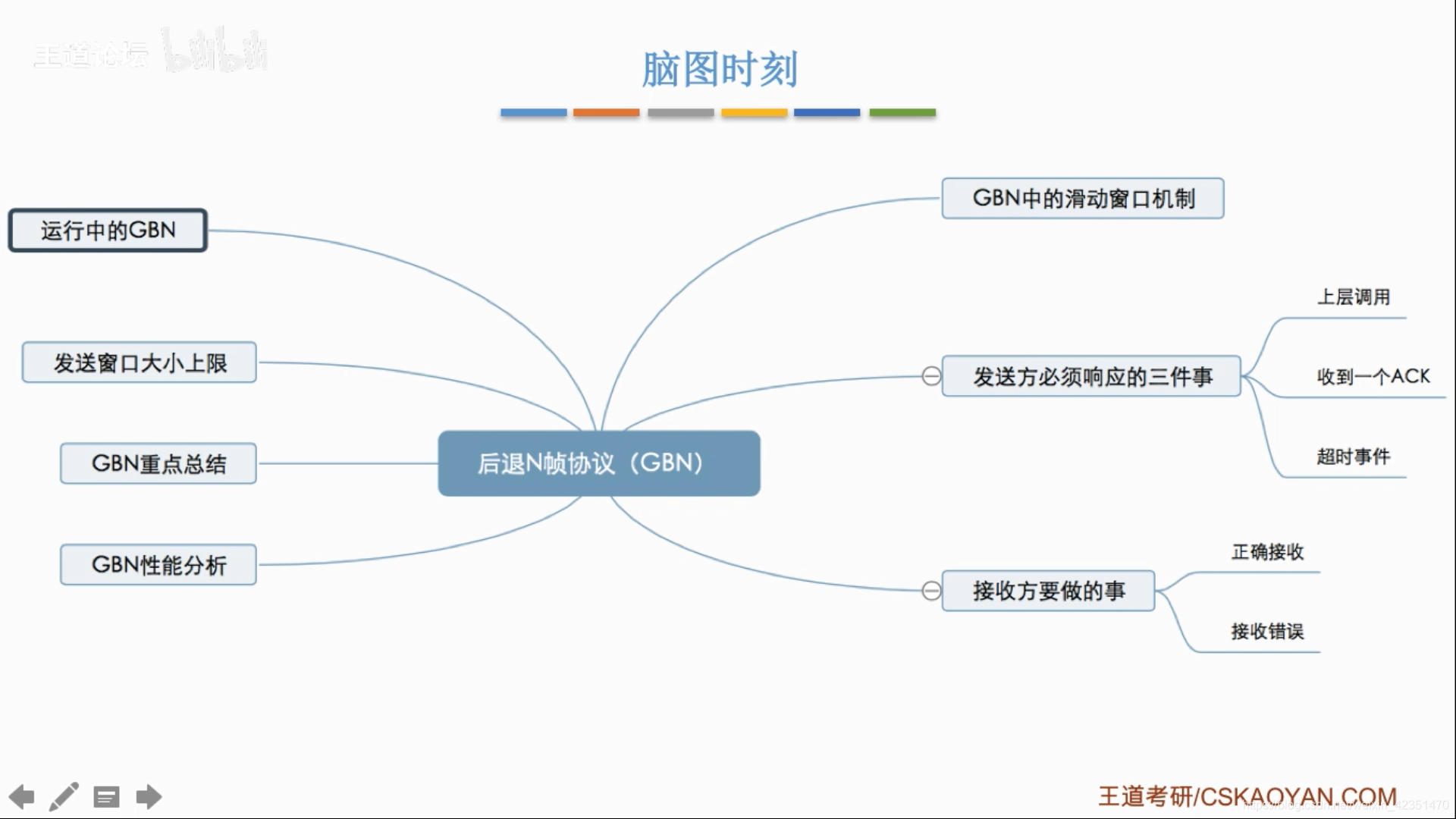

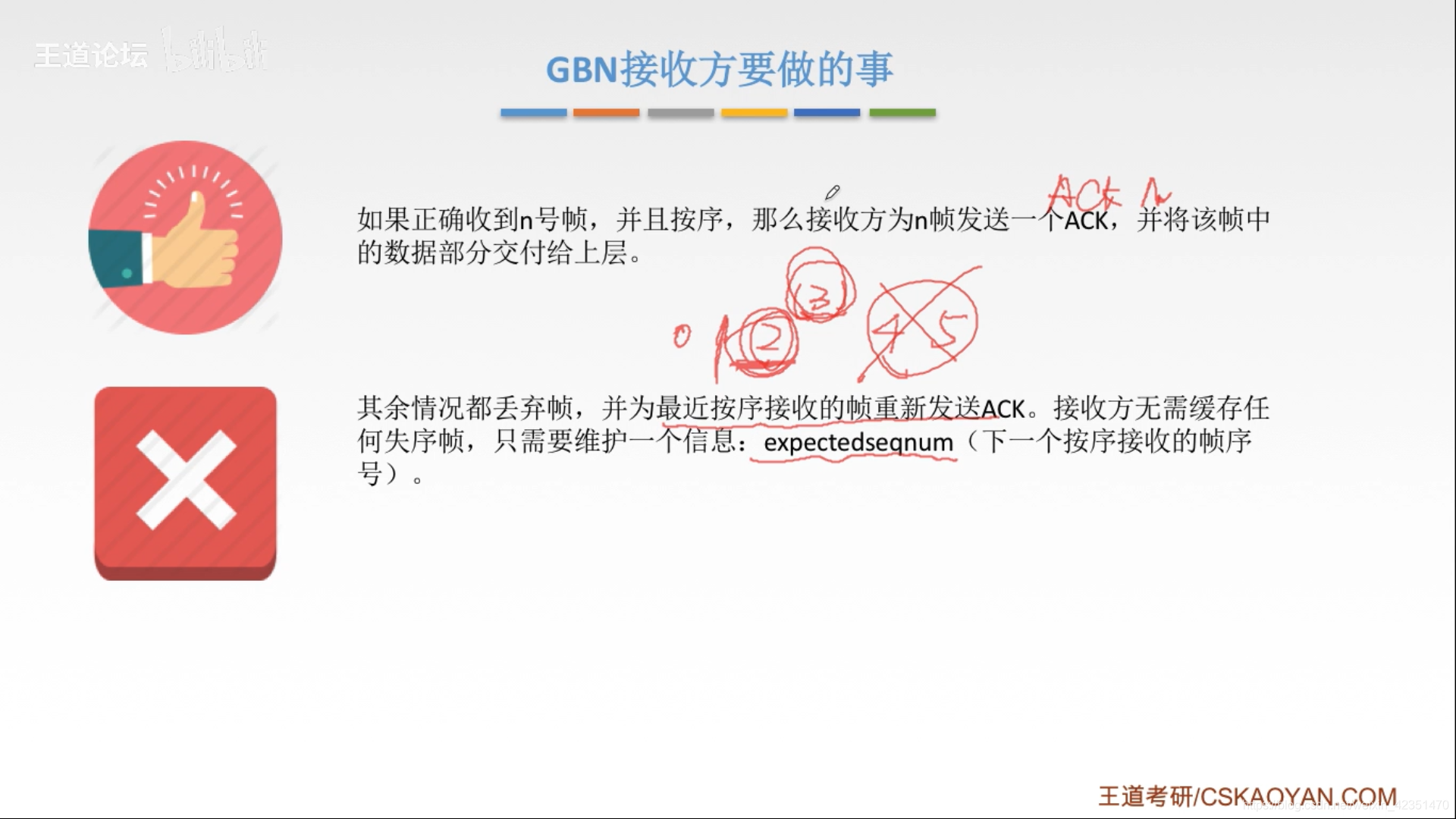

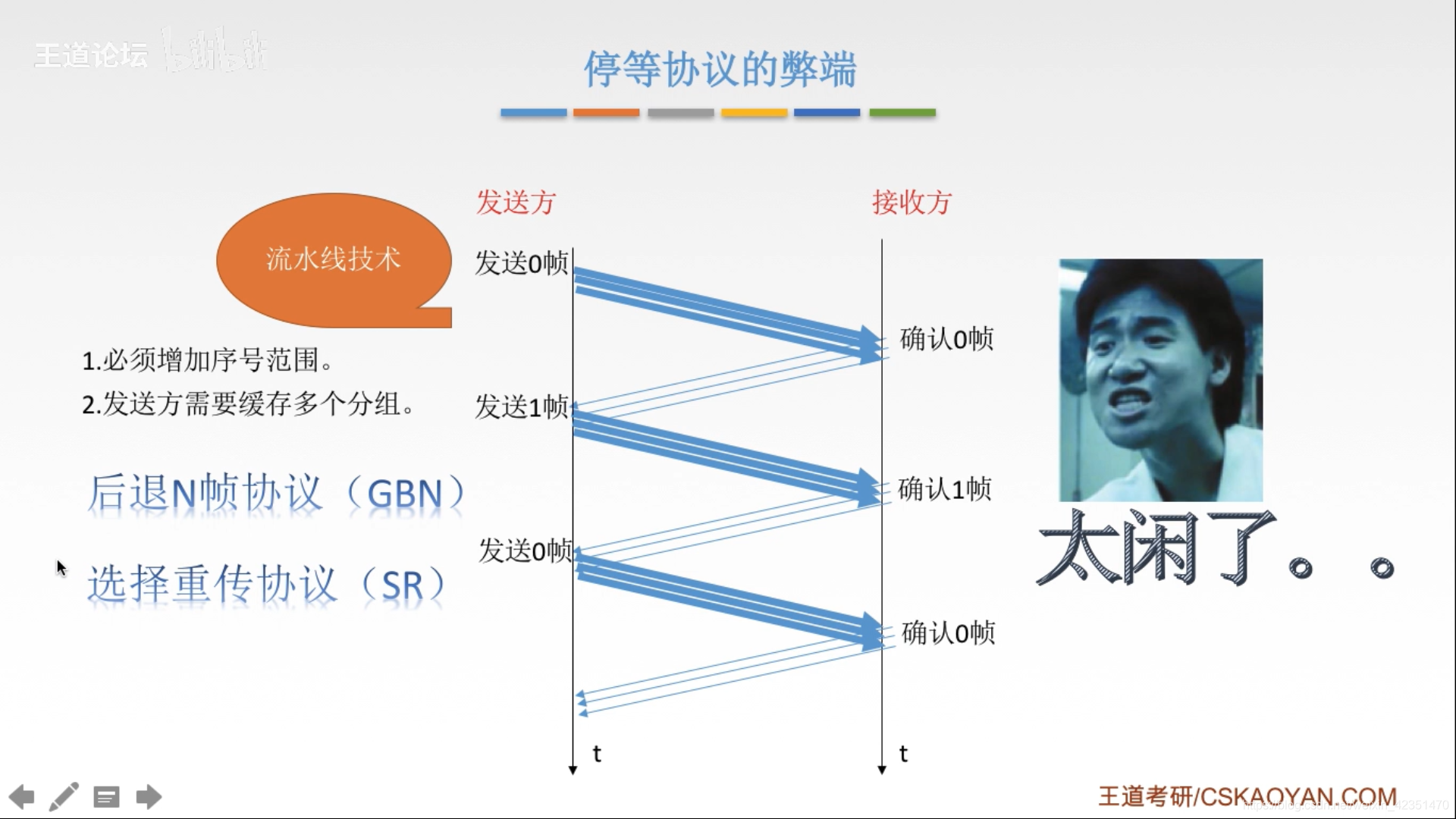

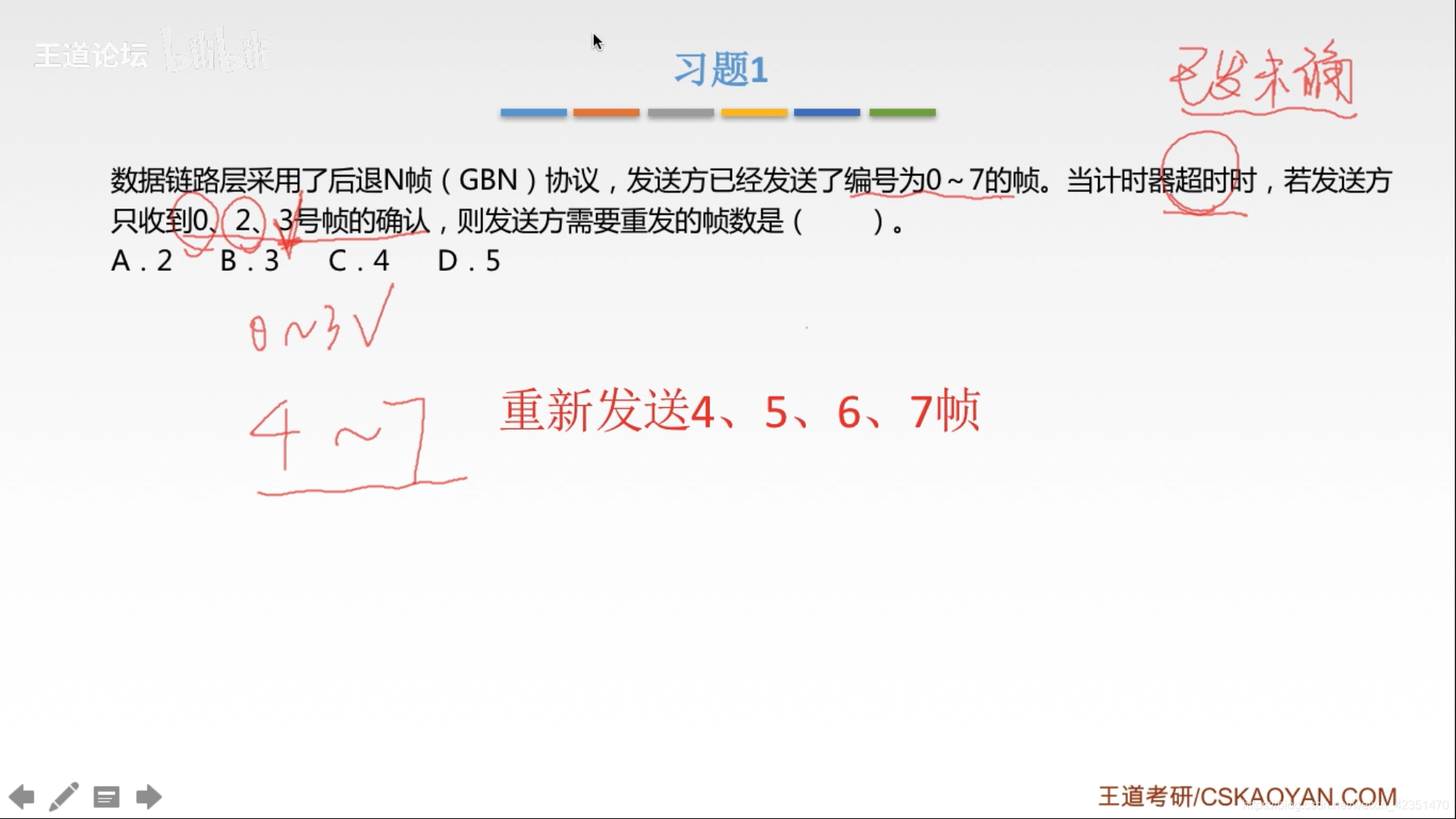

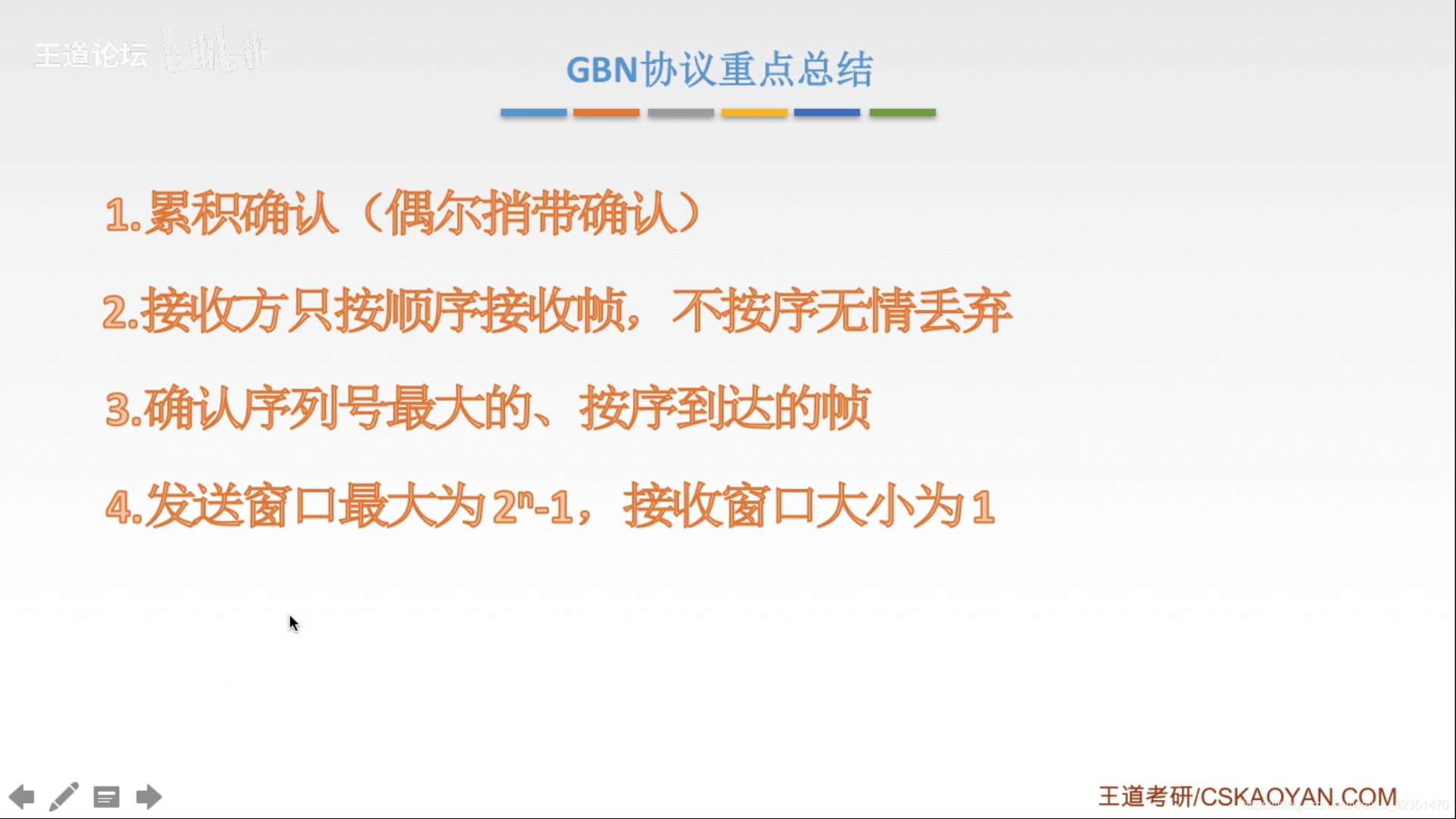

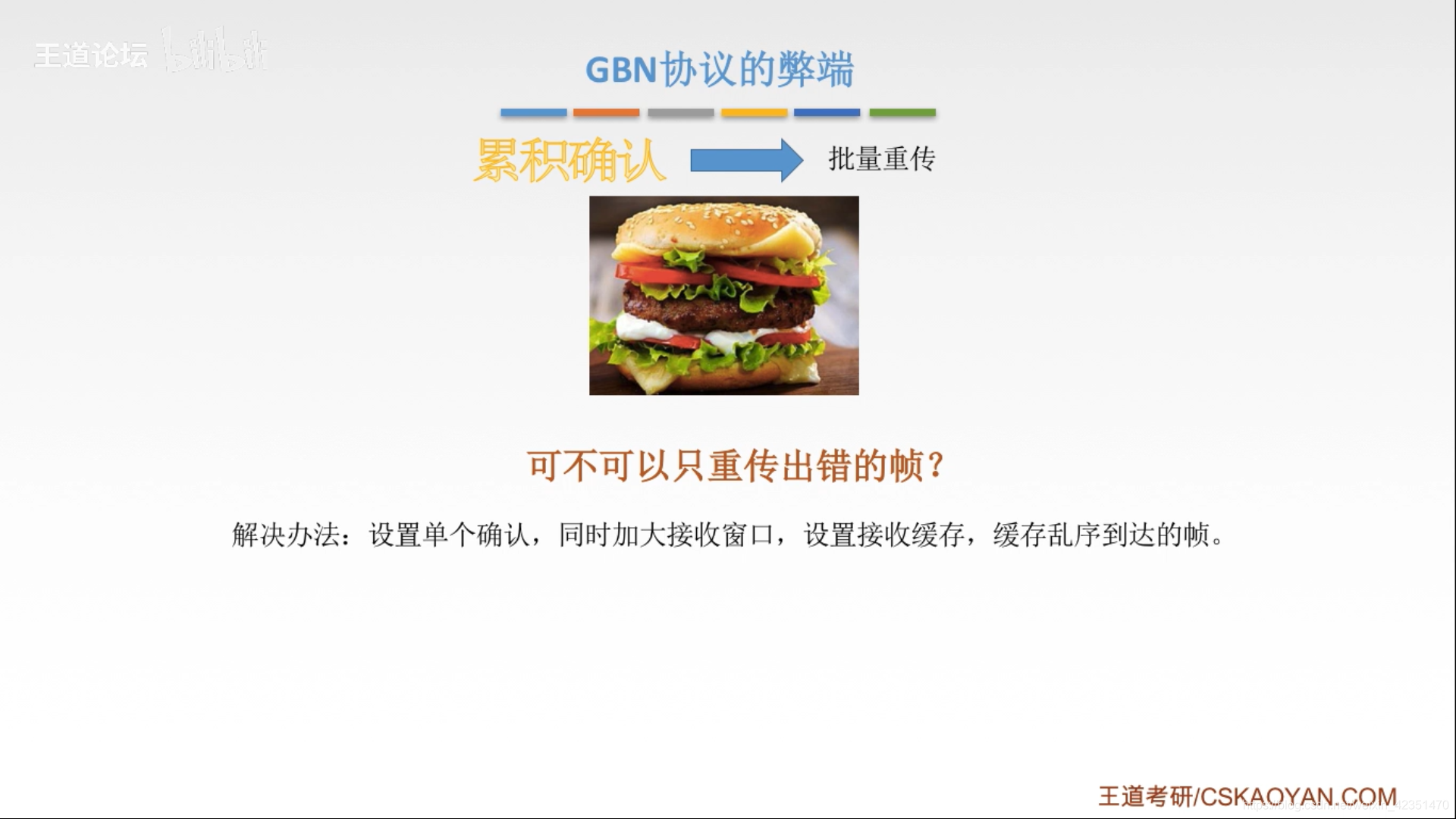

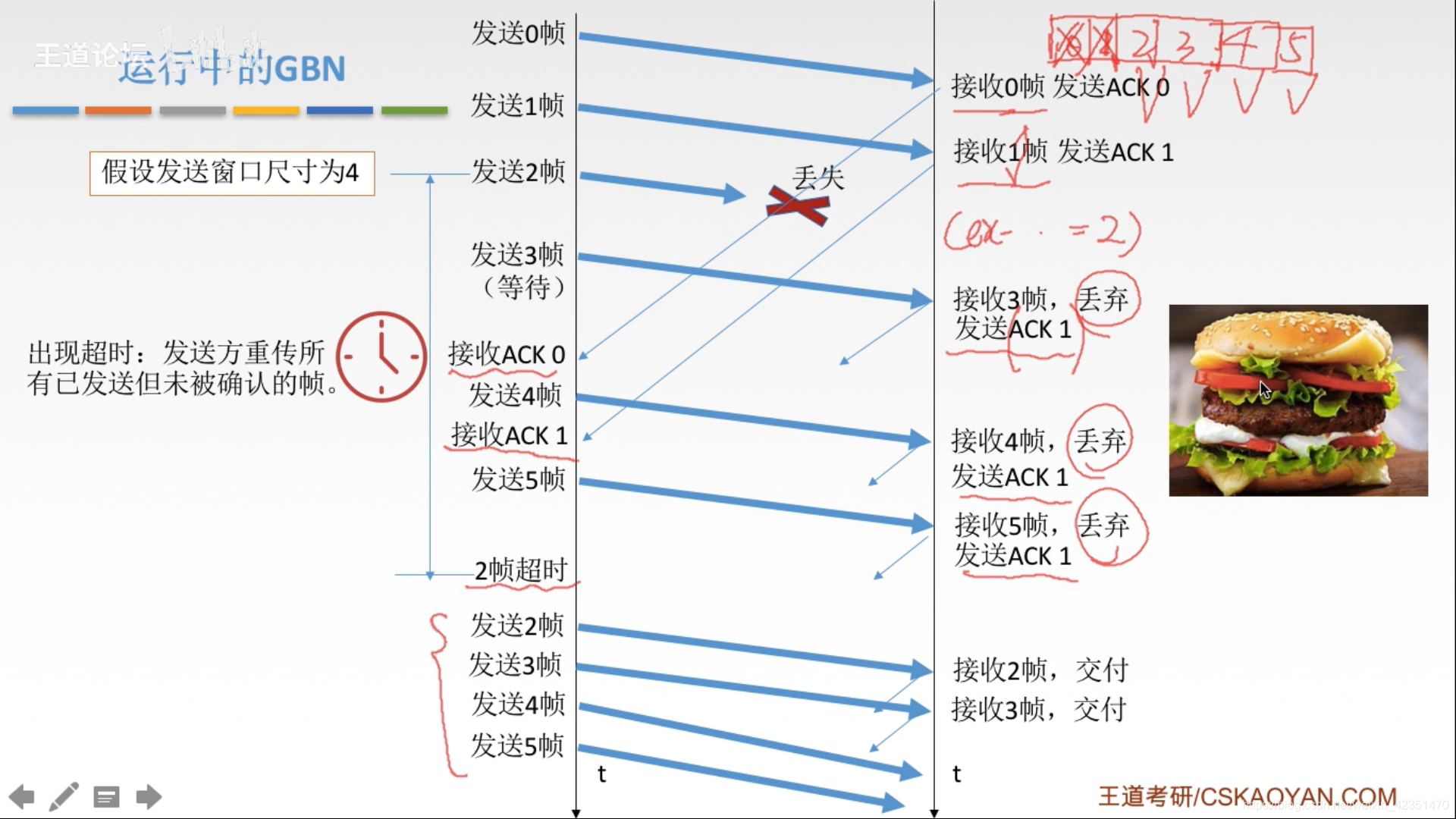

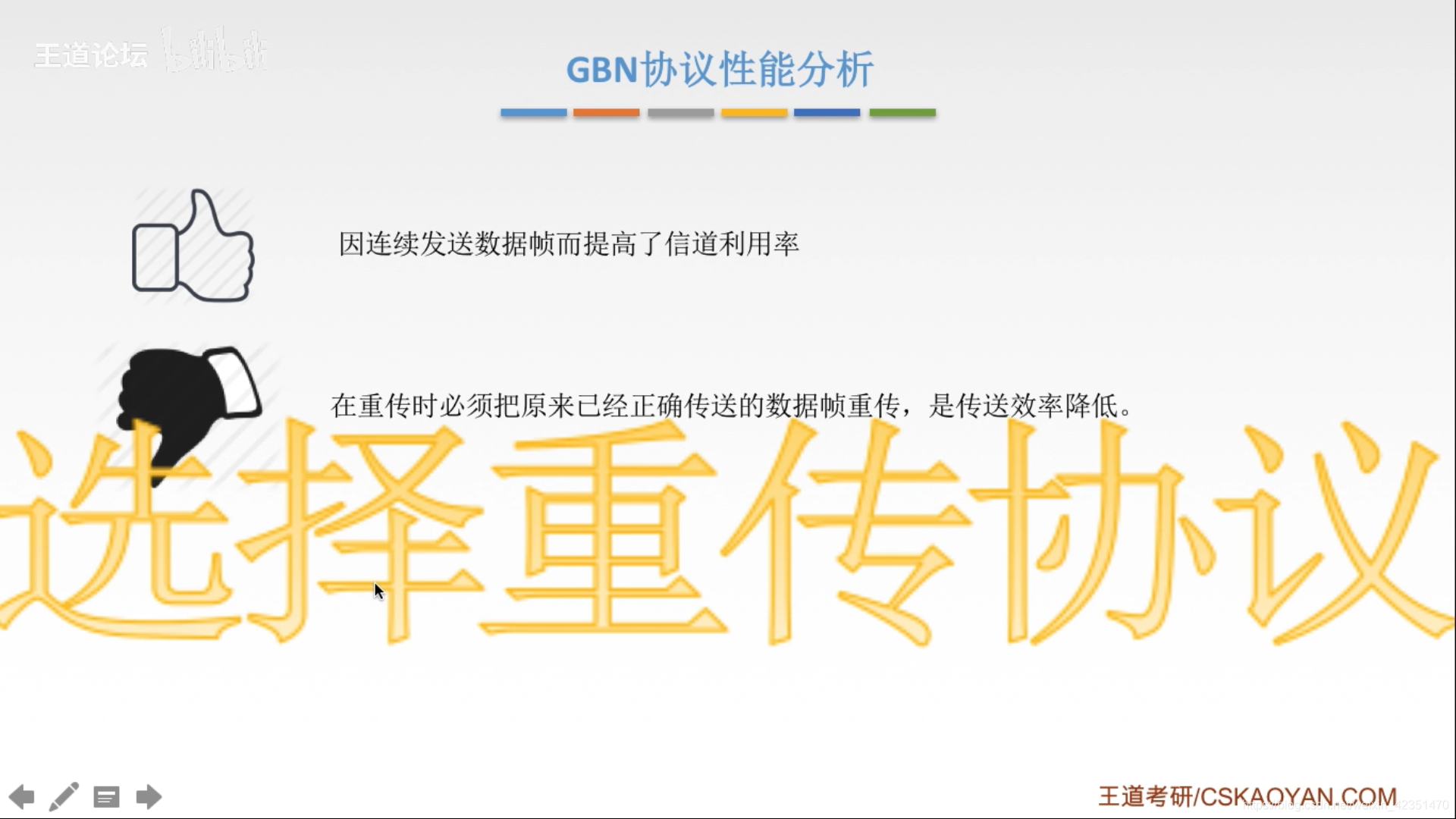

后退N帧协议(GBN)

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

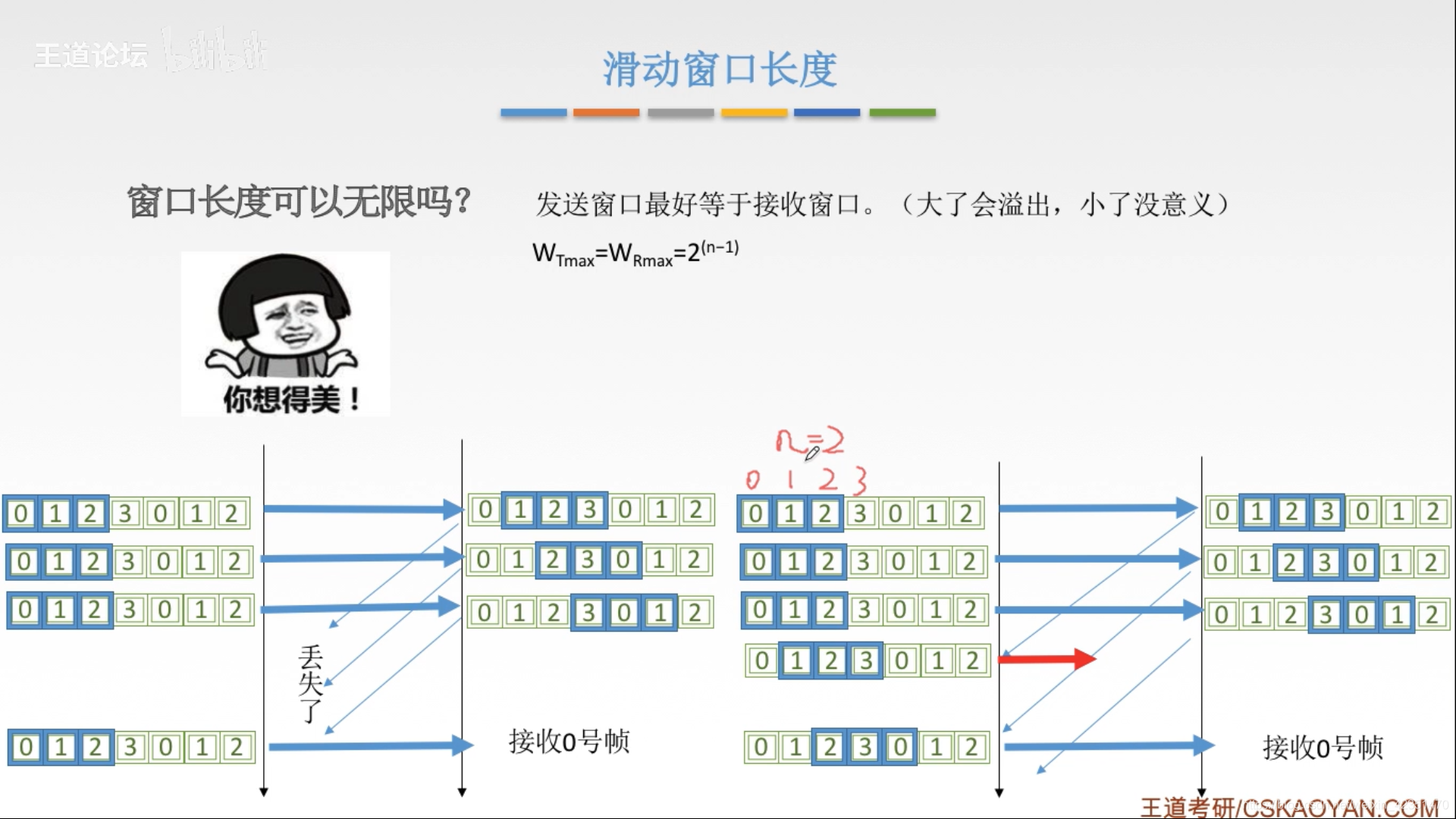

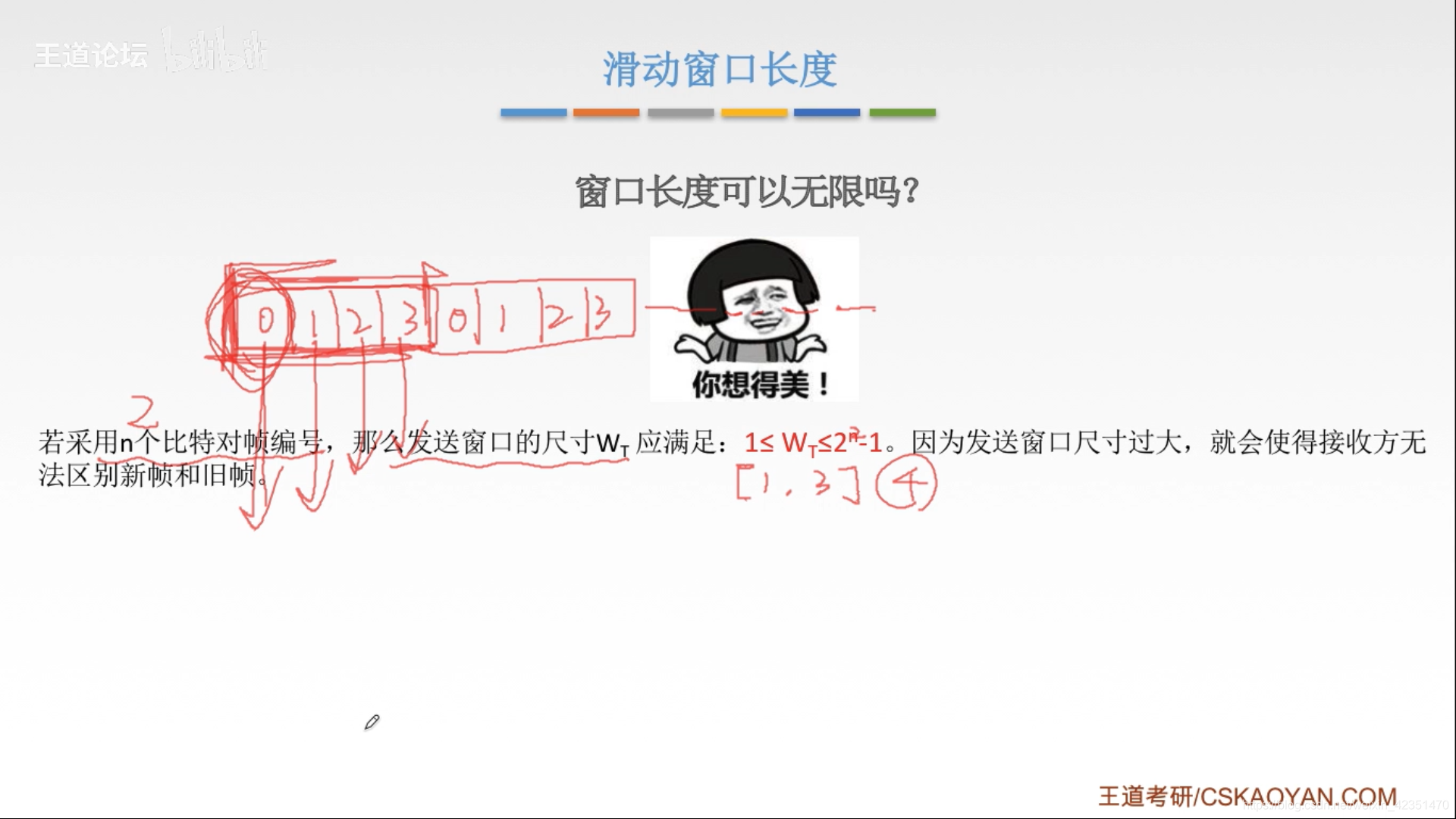

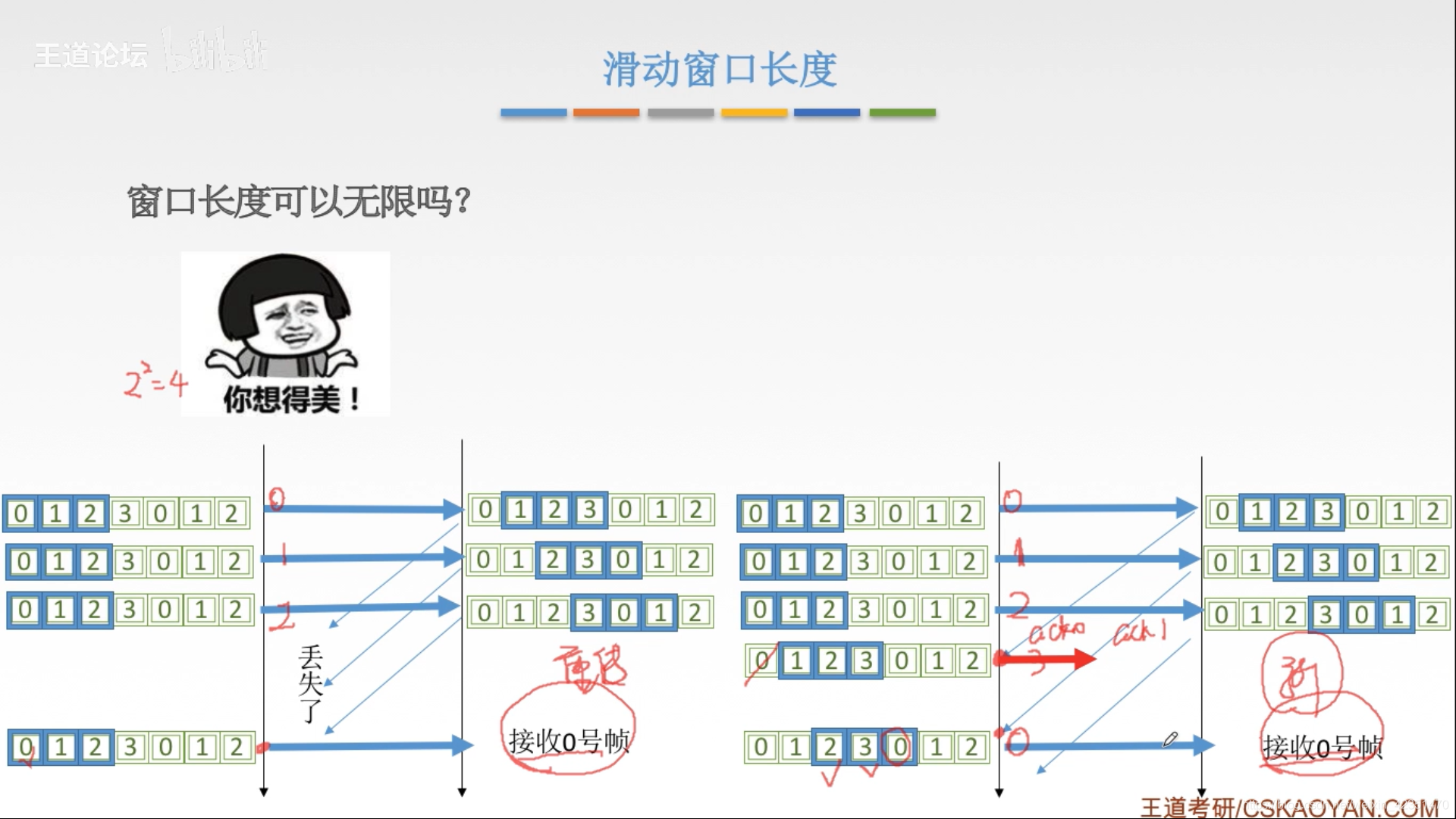

  • 滑动窗口不能无限长，否则利用循环的数字对帧编号时，如果前面的的0123都没有接收到，则会让接收方混淆在一组发送完成后，下面收到的0到底是新的0还是之前的0。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

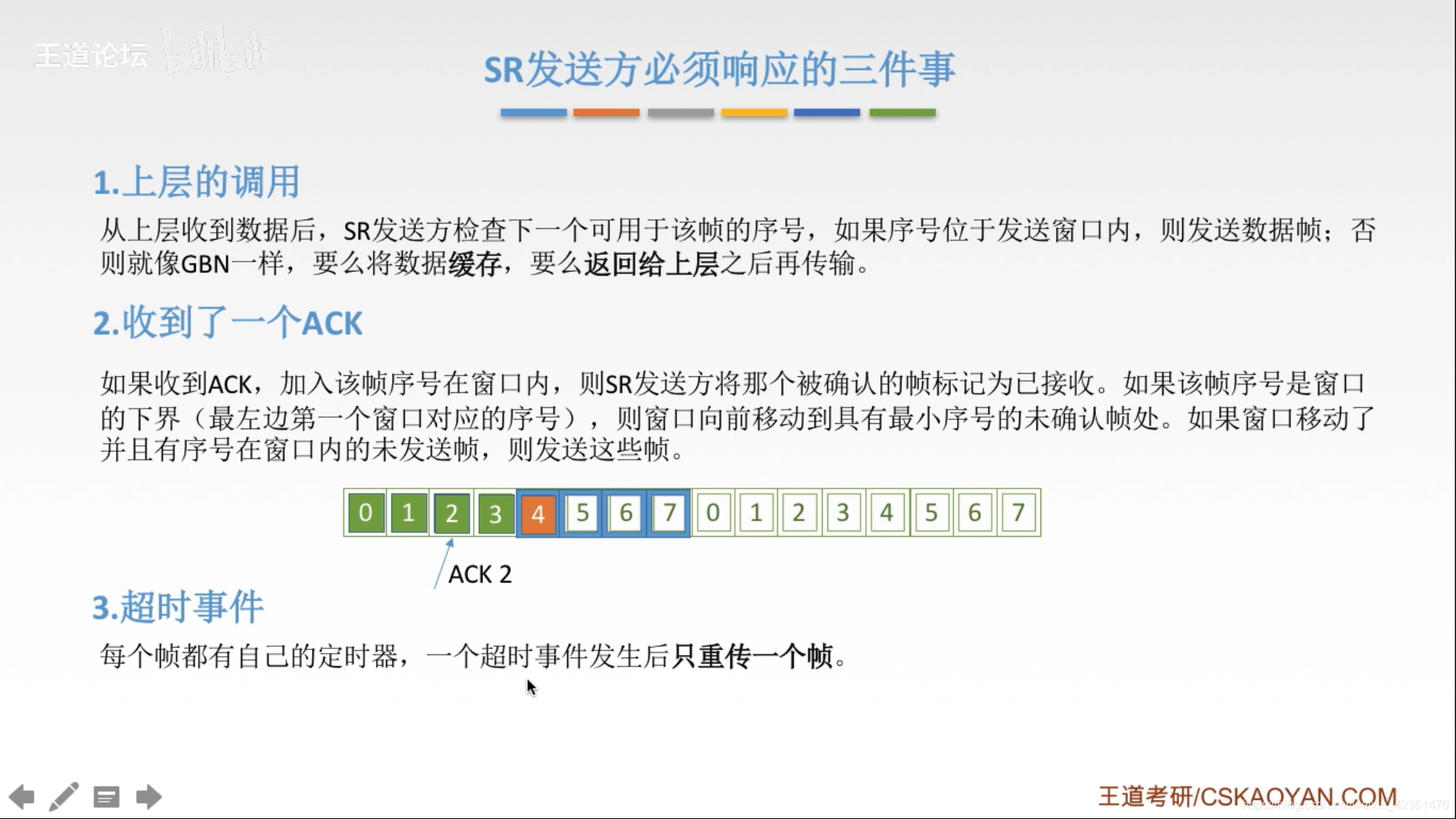

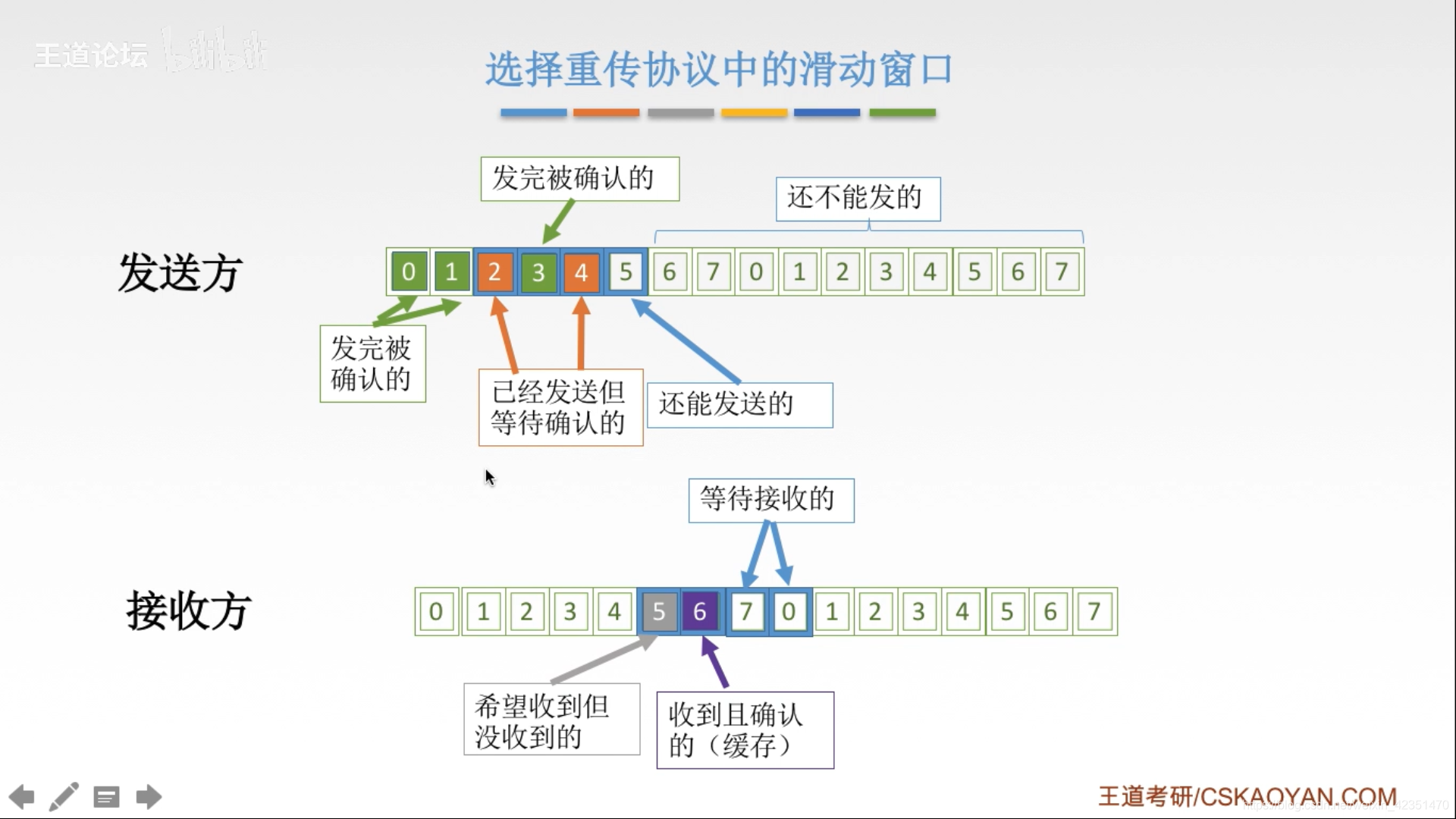

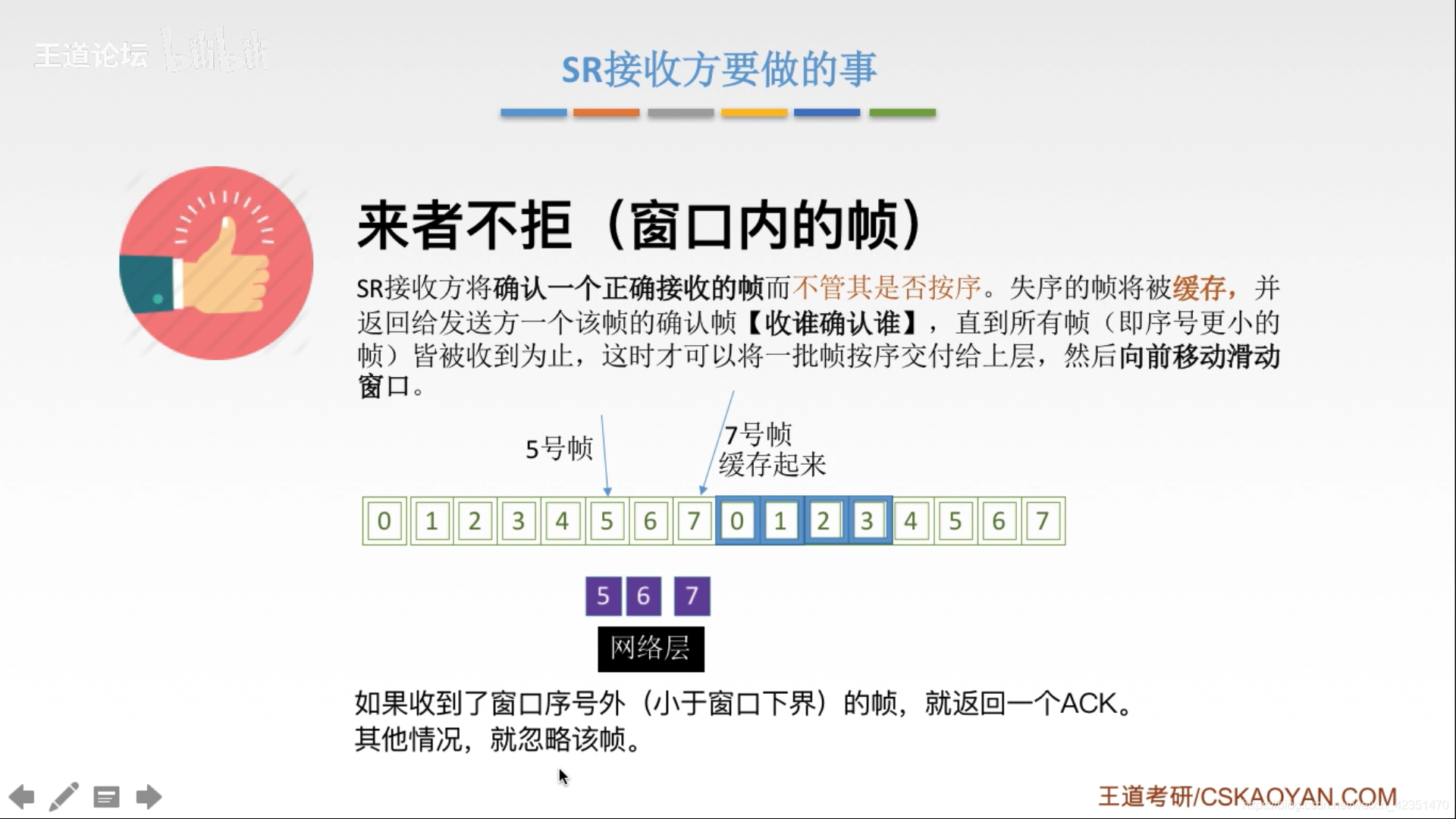

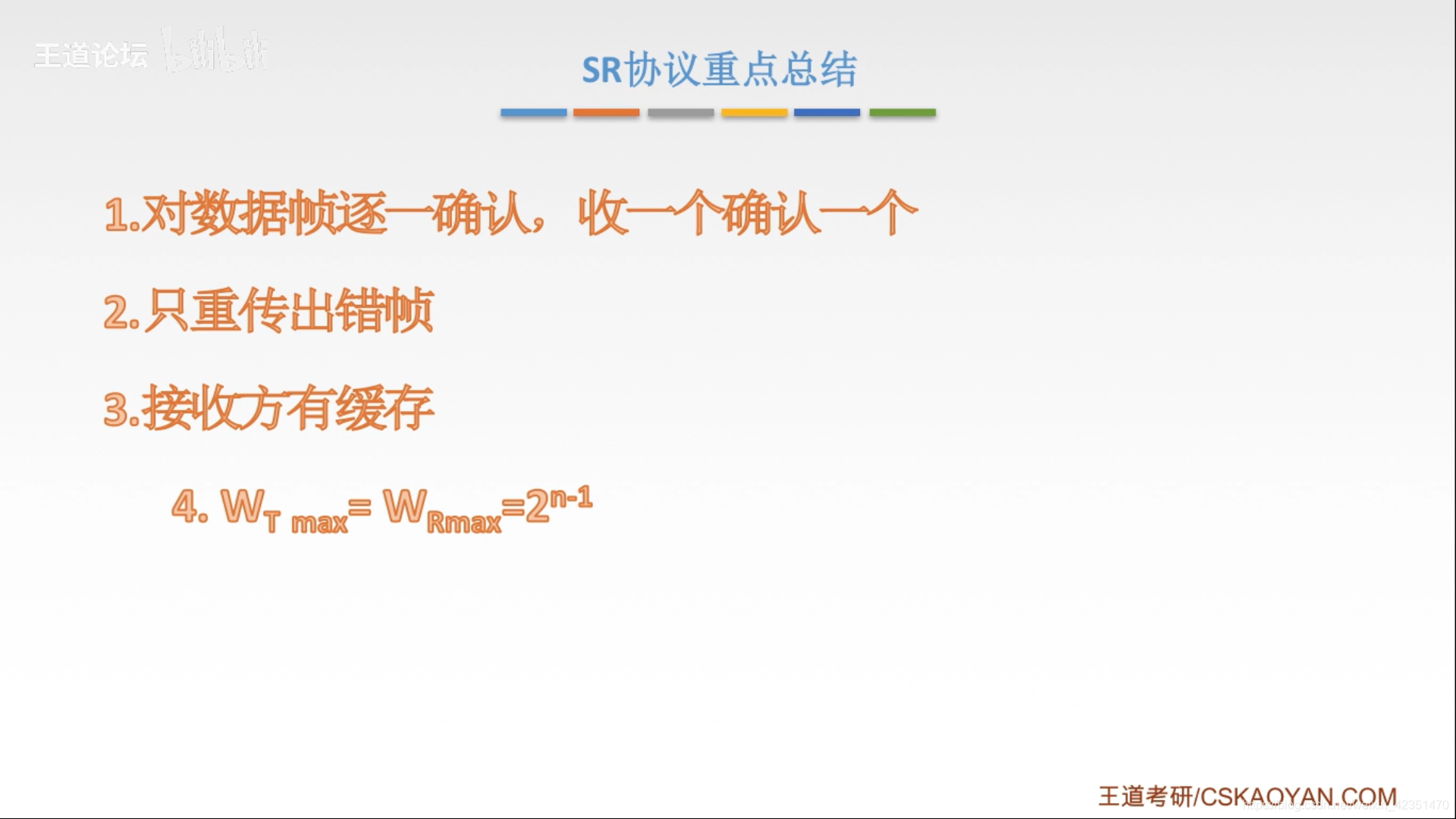

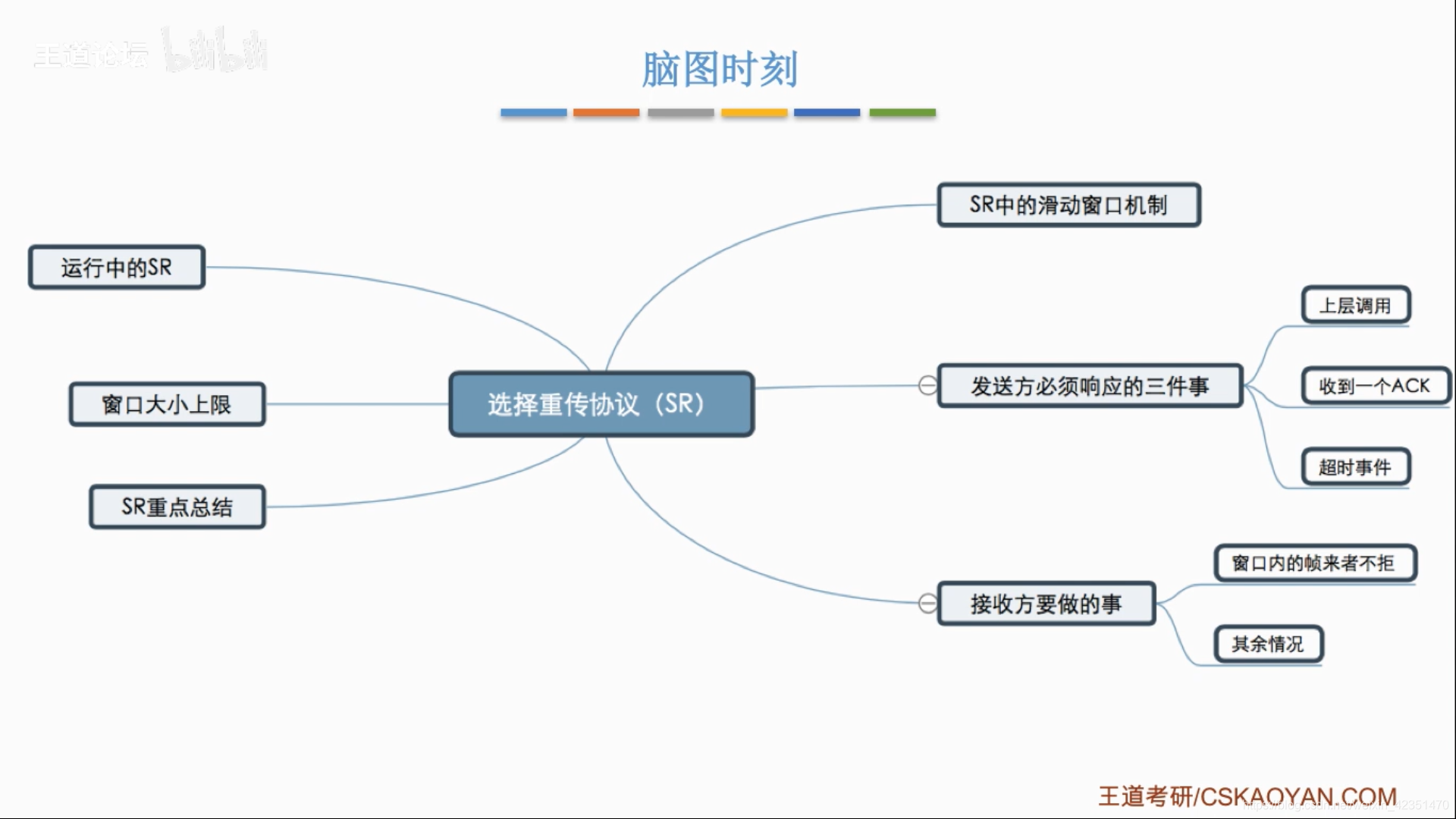

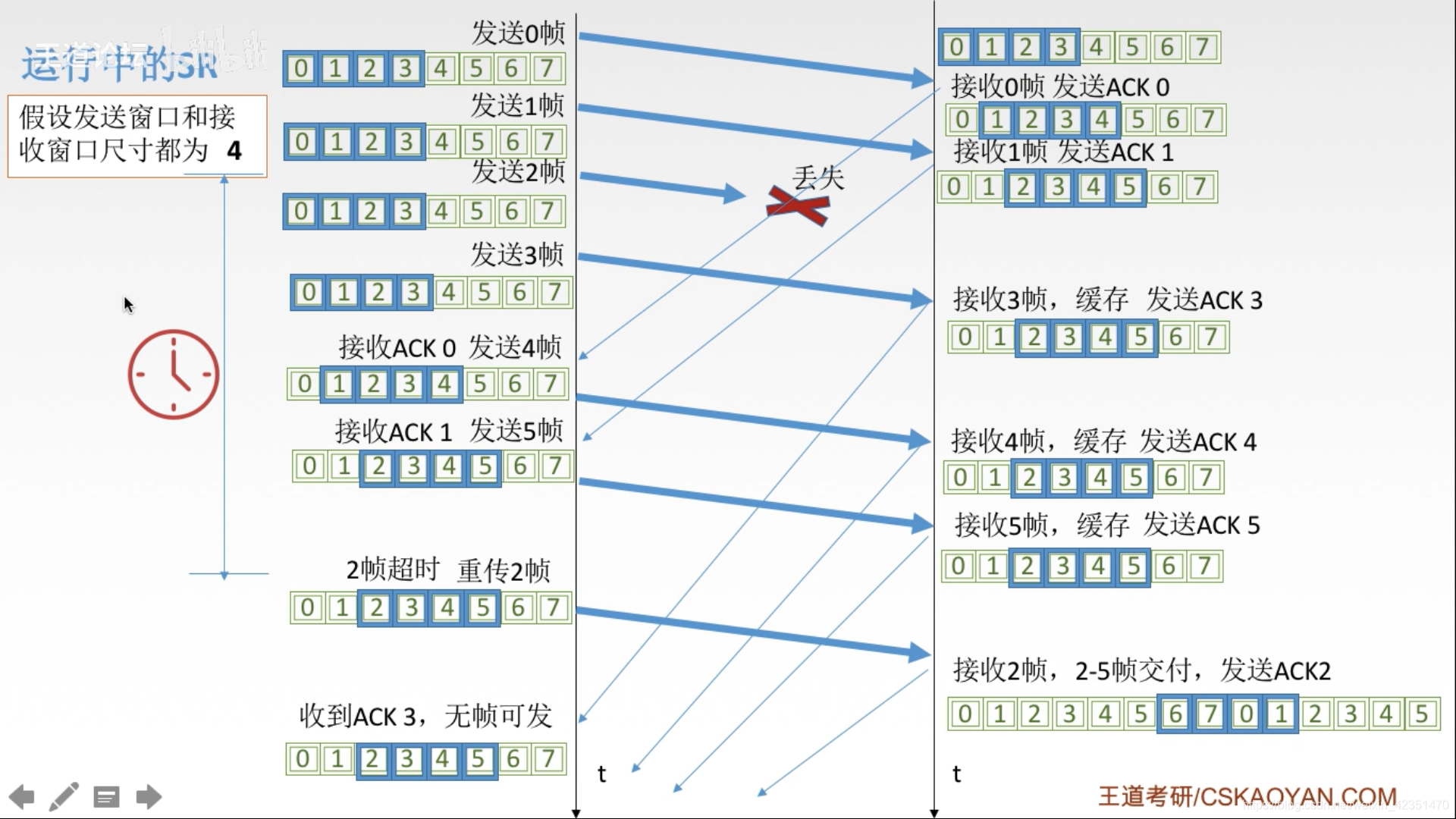

选择重传协议（SR）

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

  • 在下方左图中，对于接收方来说，它不能够分清楚最后发来的0号，是新帧还是旧帧。，所以说明窗口的长度与采用几个比特对帧进行了编号有关。

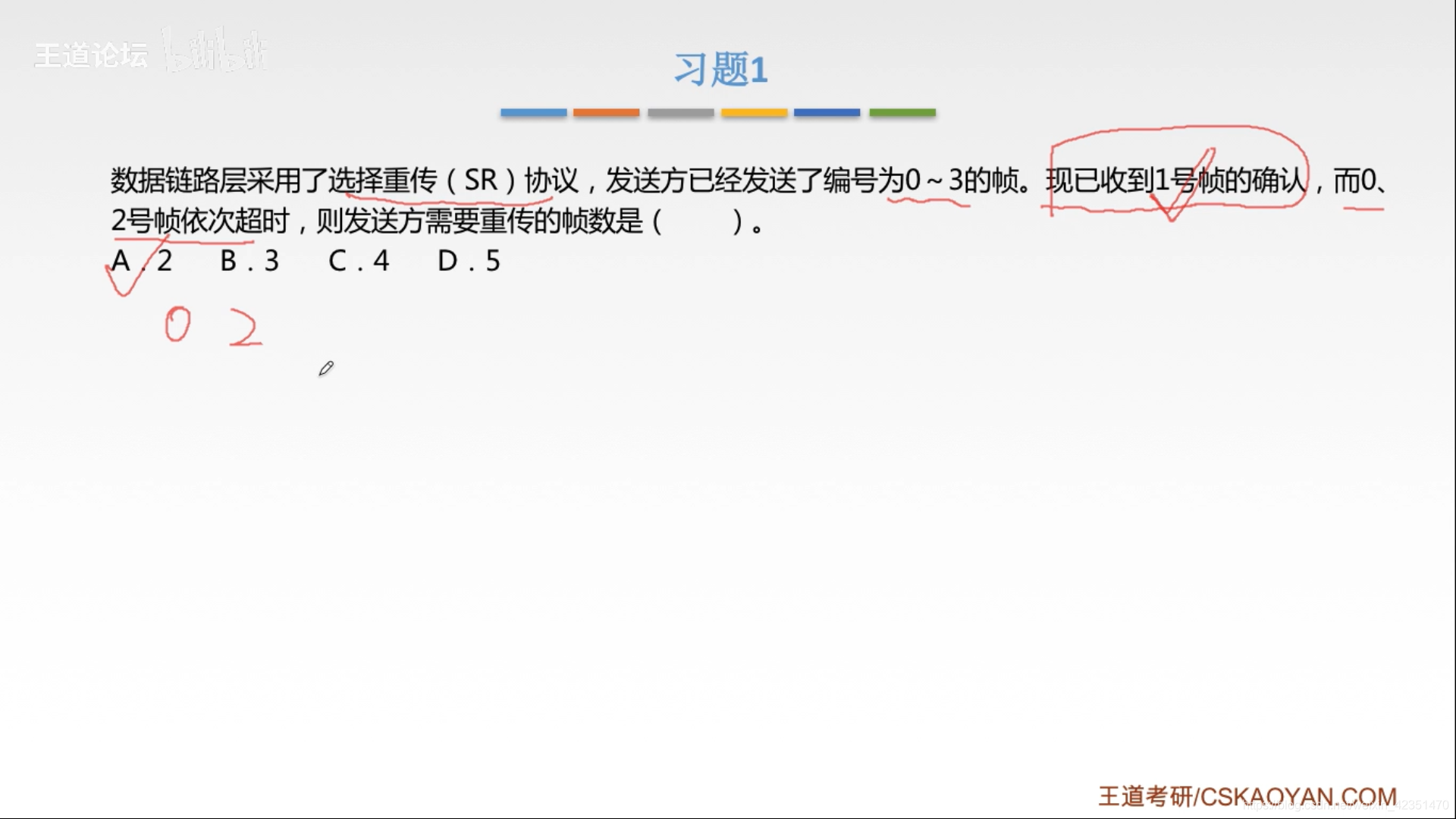

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

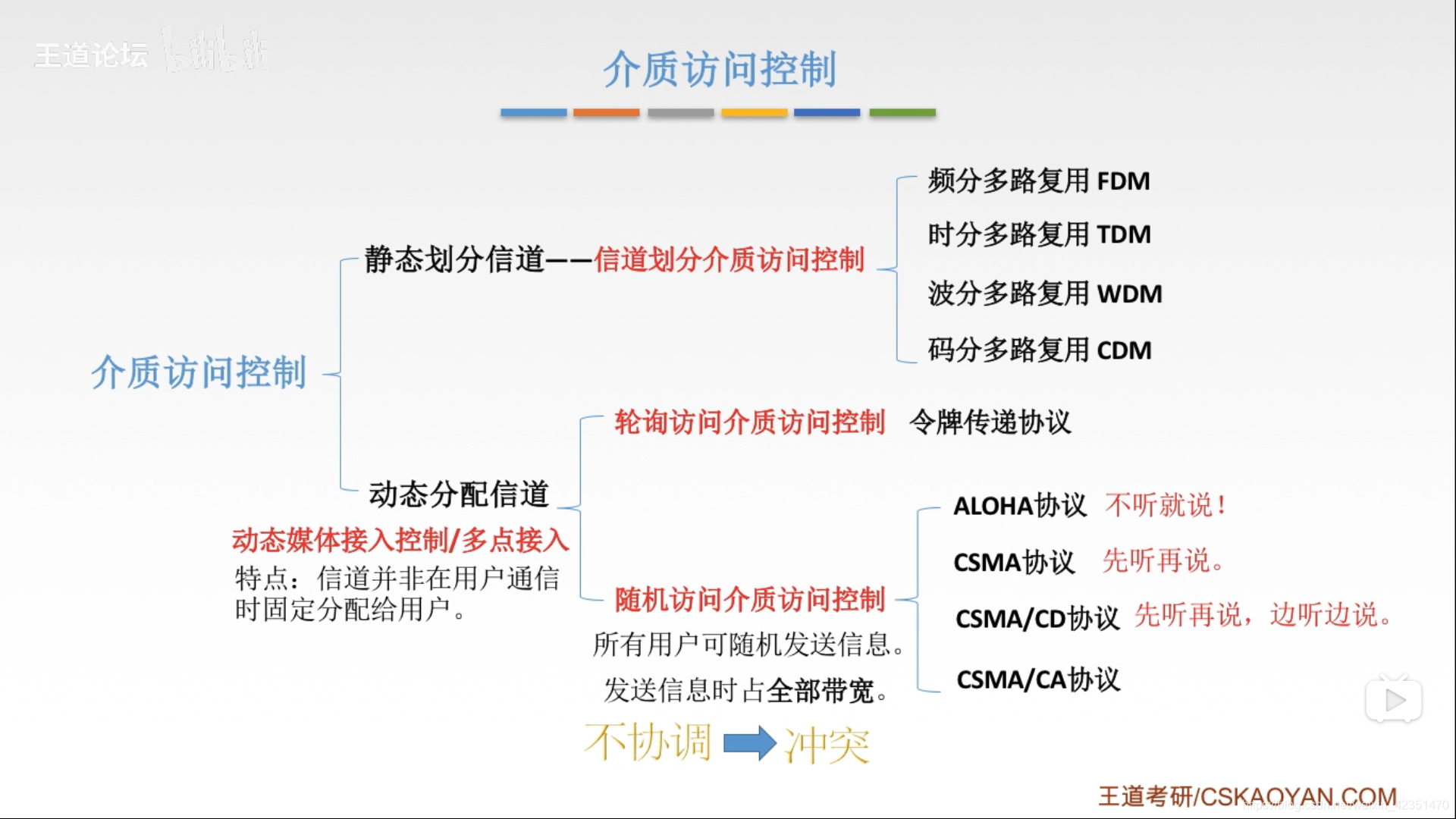

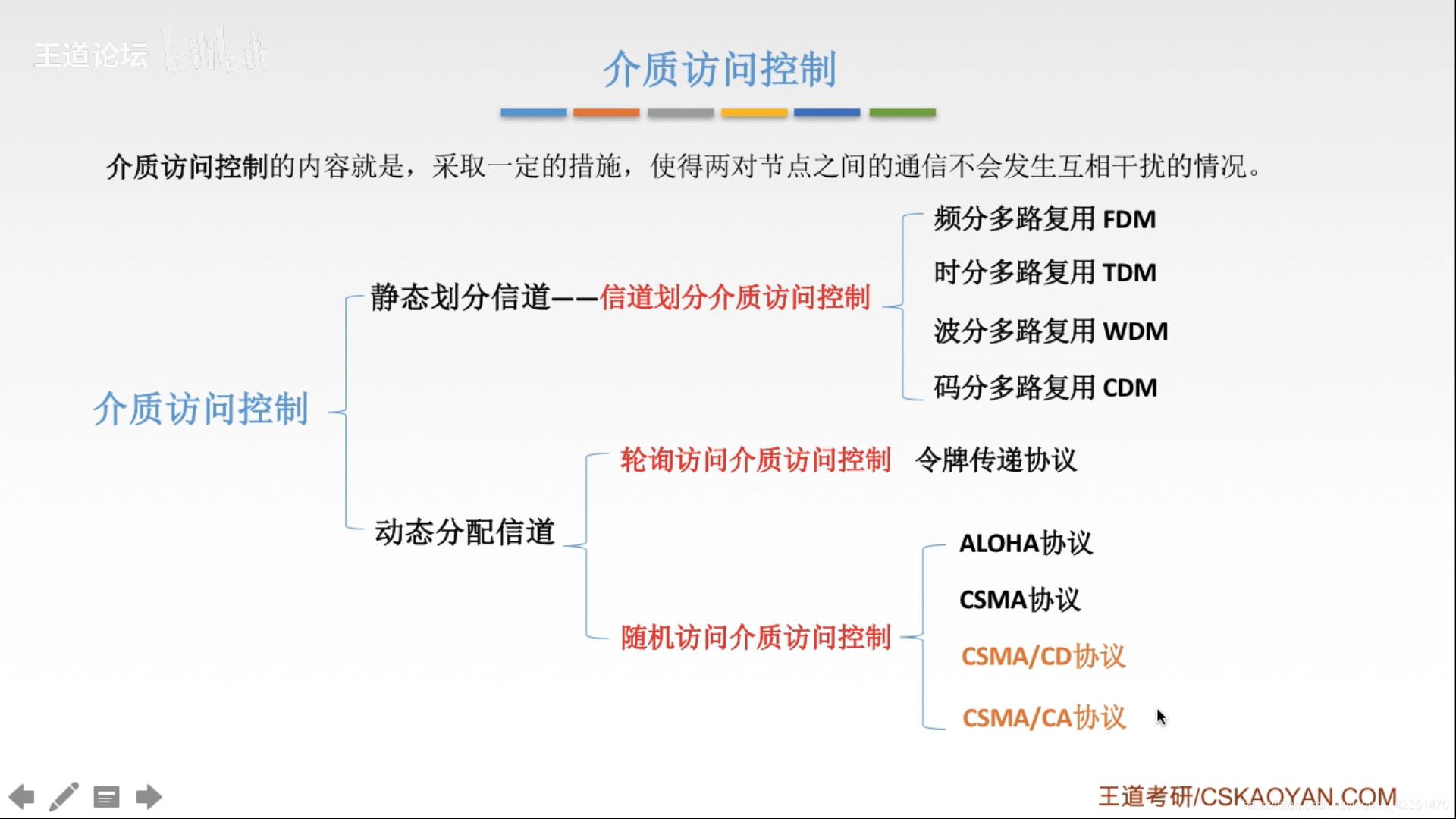

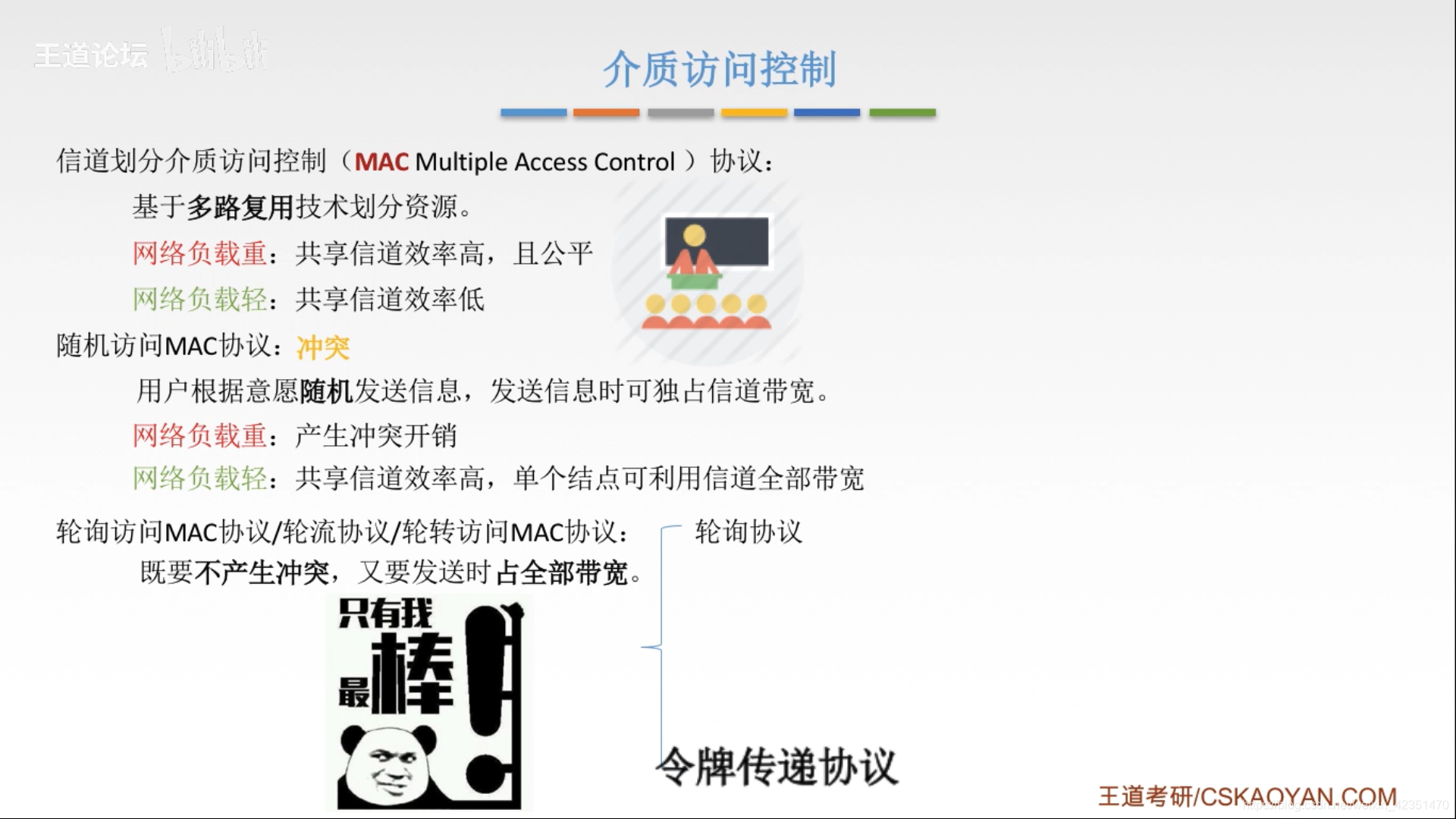

介质访问控制

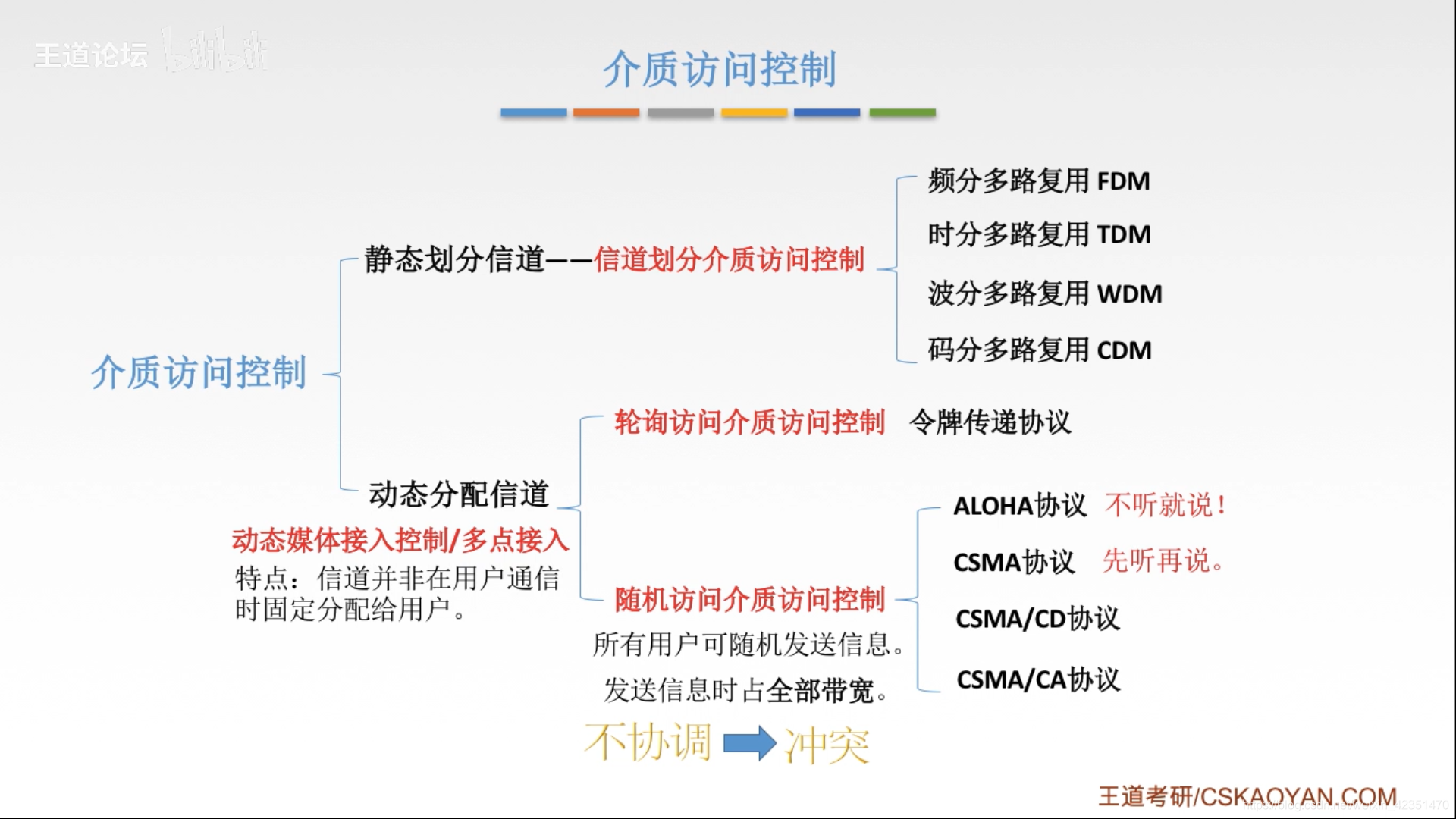

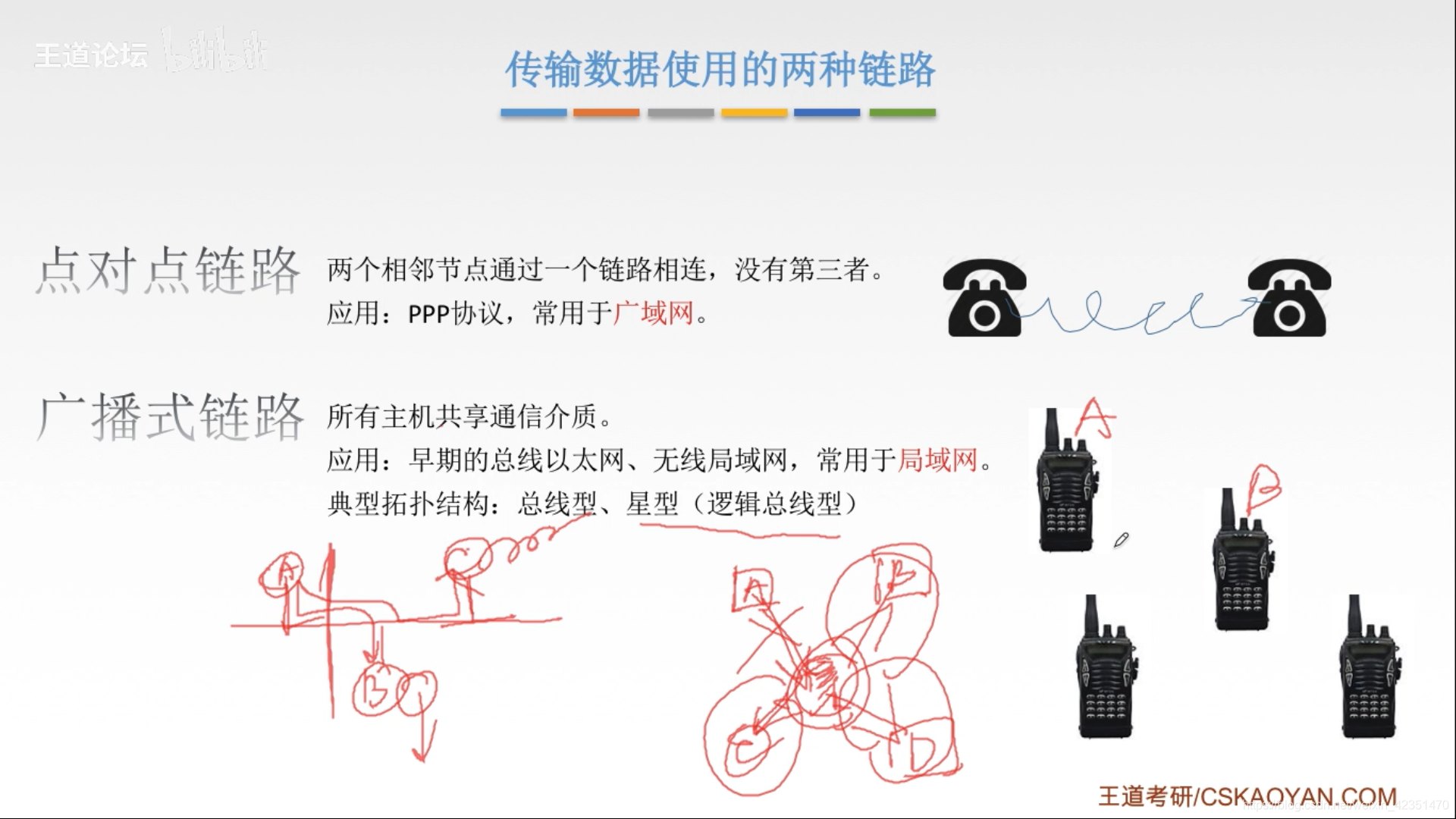

  • 当局域网中，共用信道的使用产生竞争时，如何分配信道使用权在这里插入图片描述在这里插入图片描述

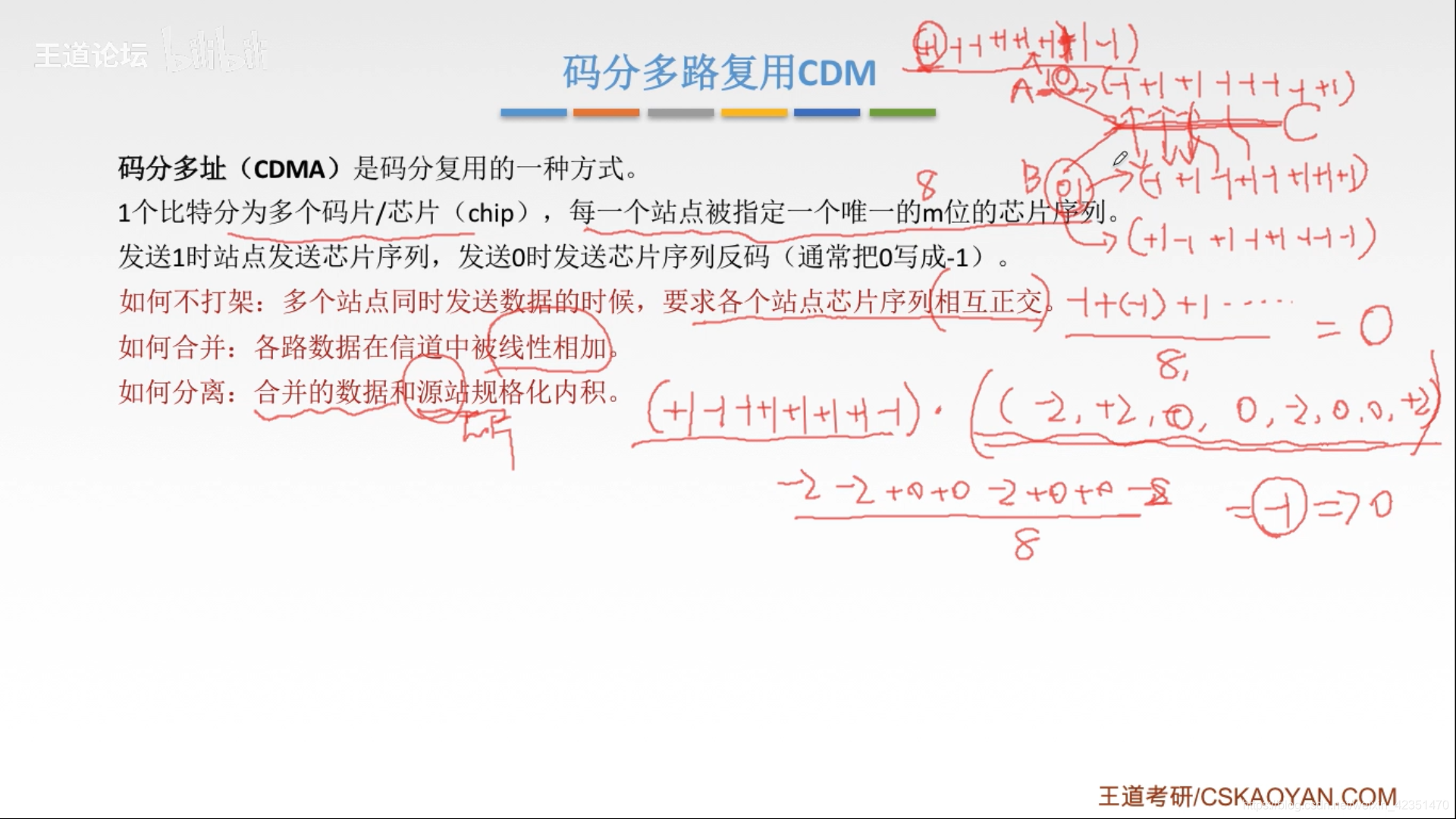

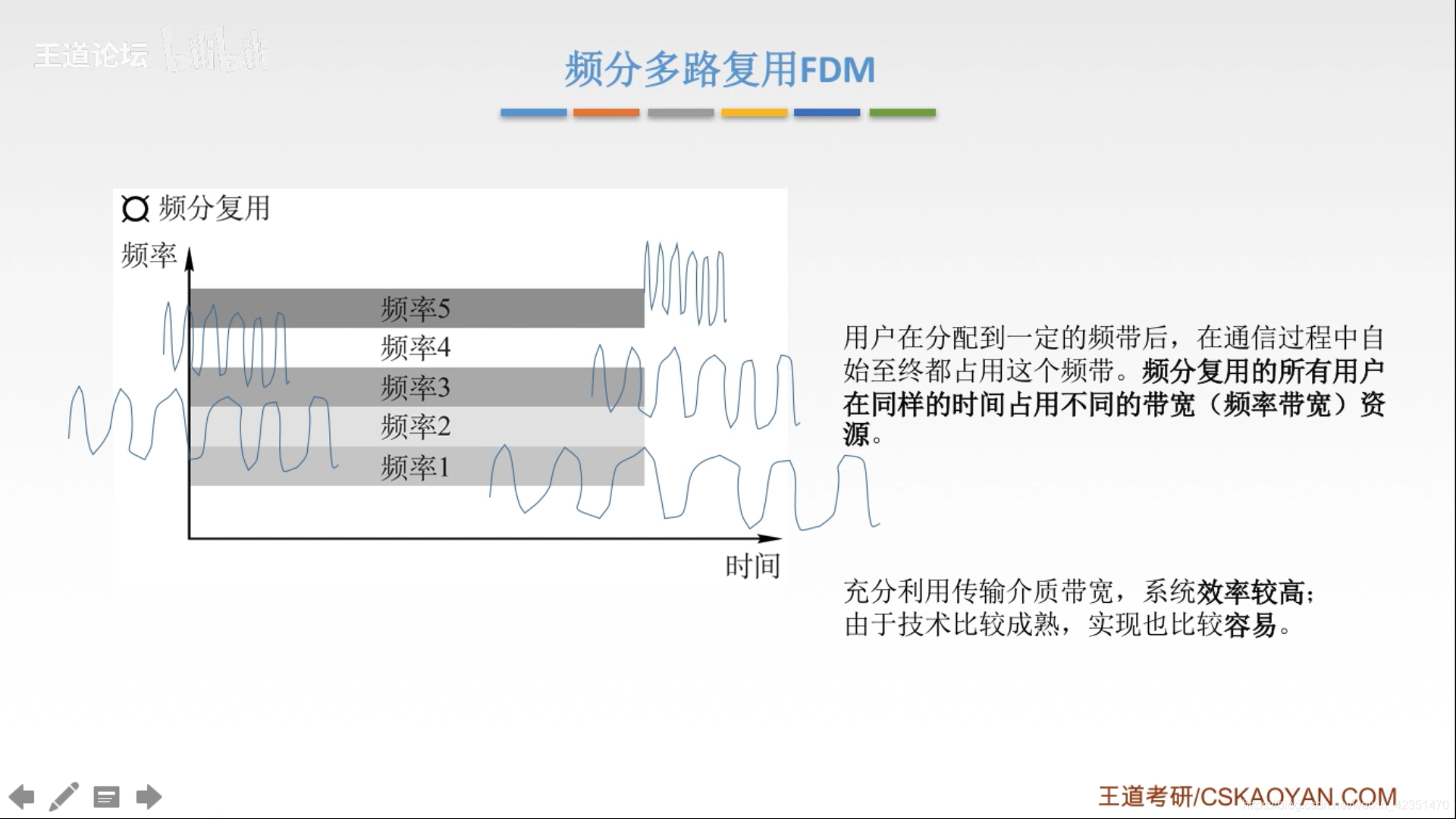

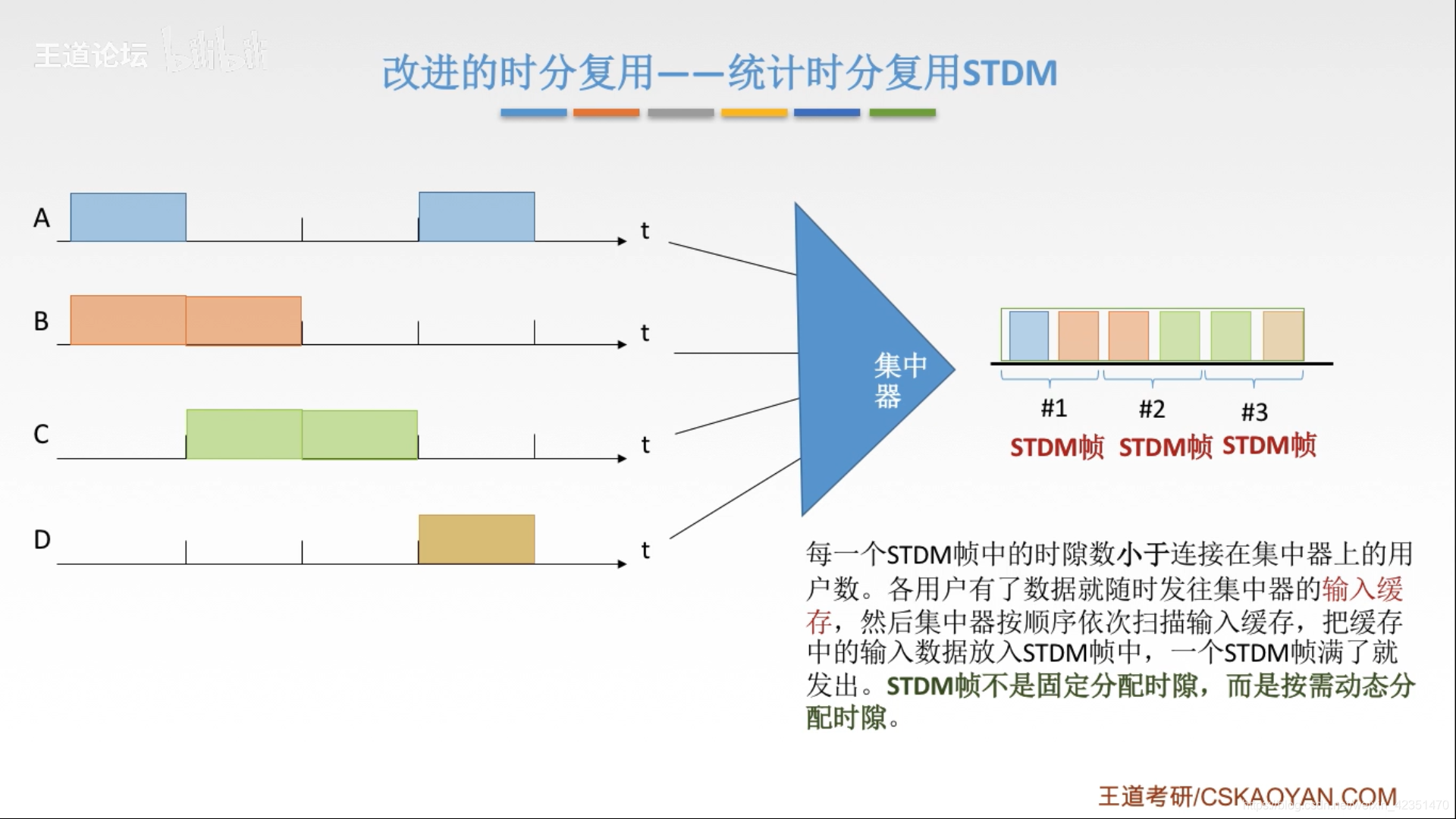

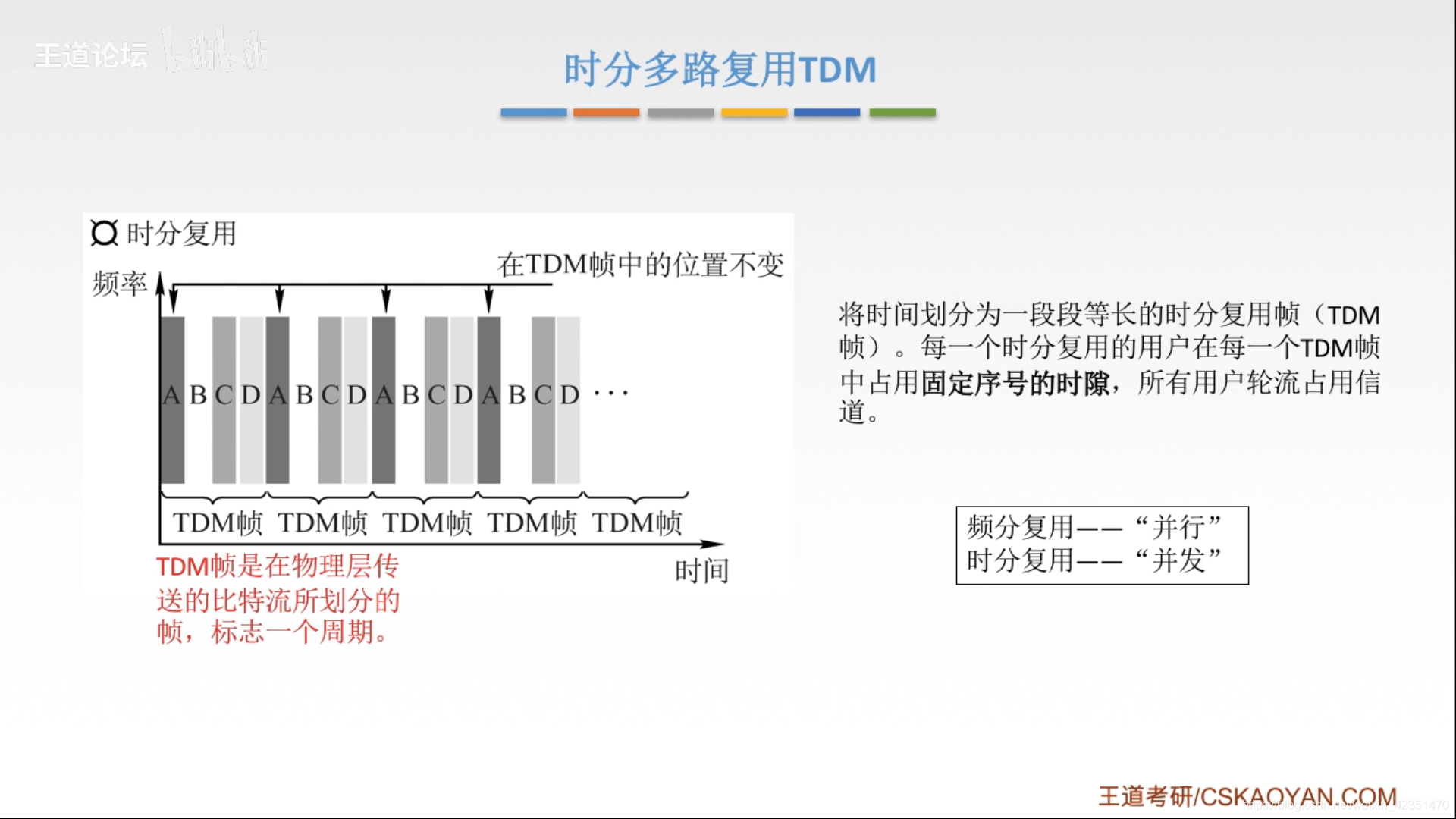

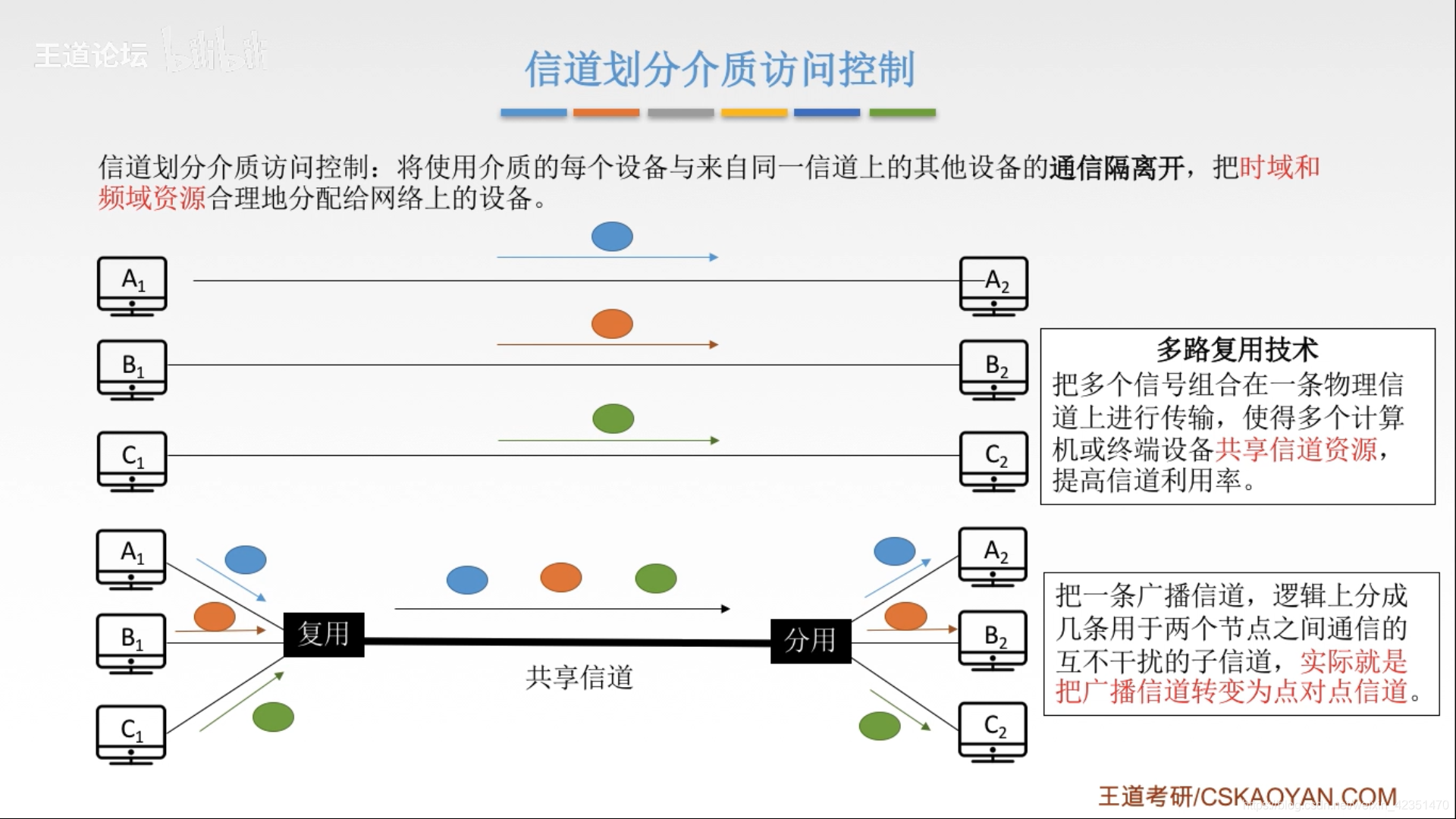

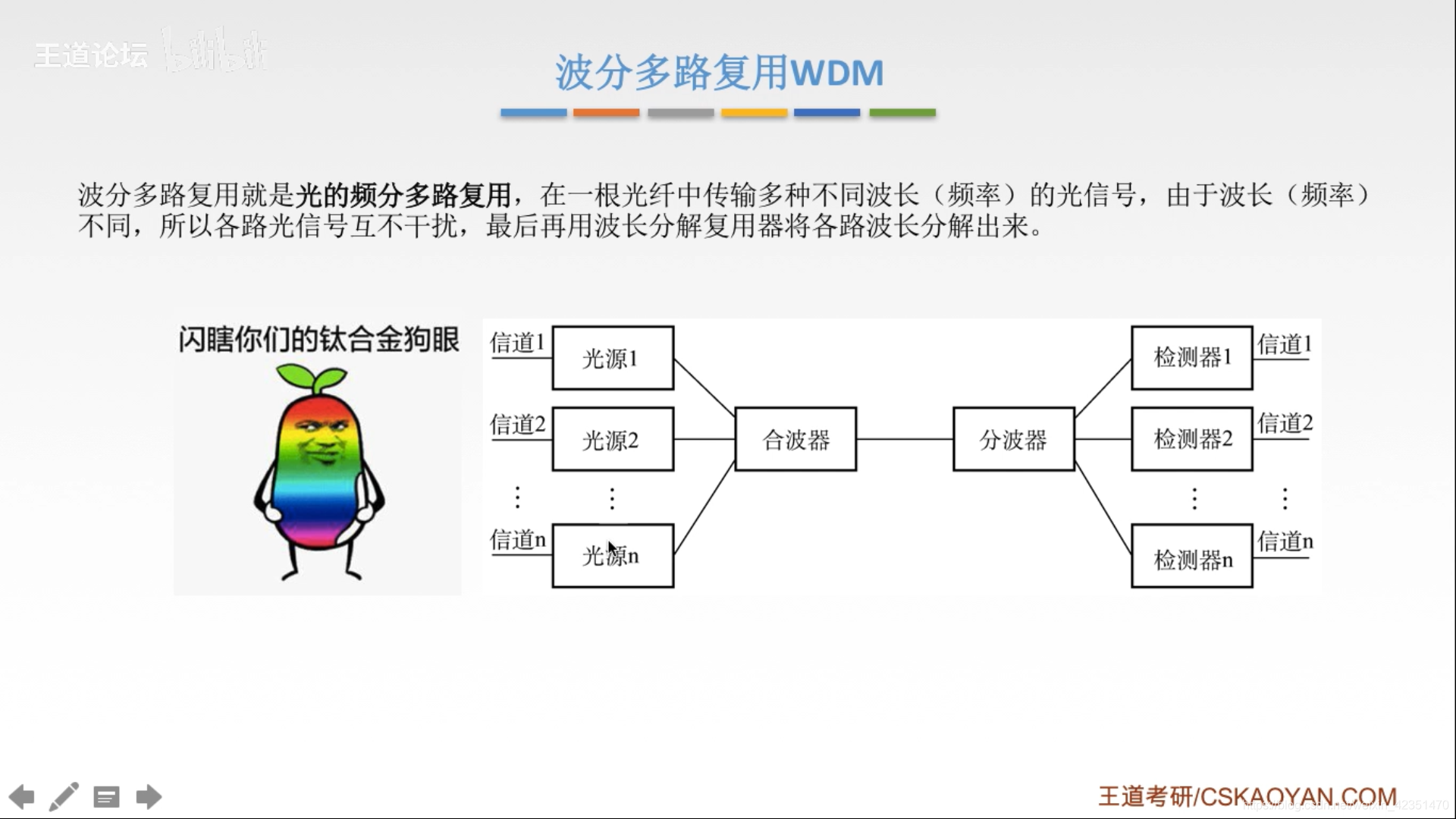

静态划分信道

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

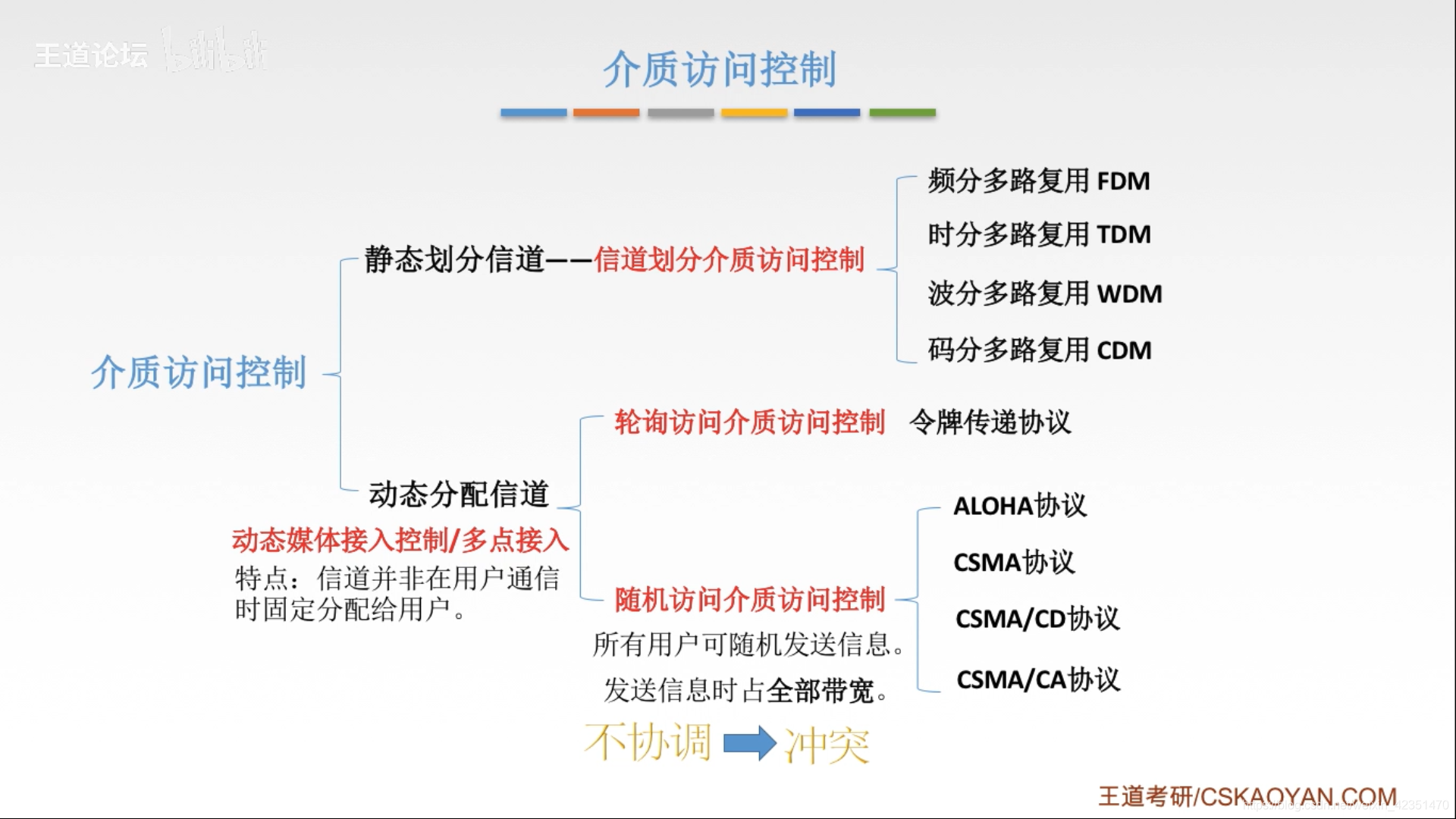

动态分配信道

在这里插入图片描述

随机访问 介质访问控制：

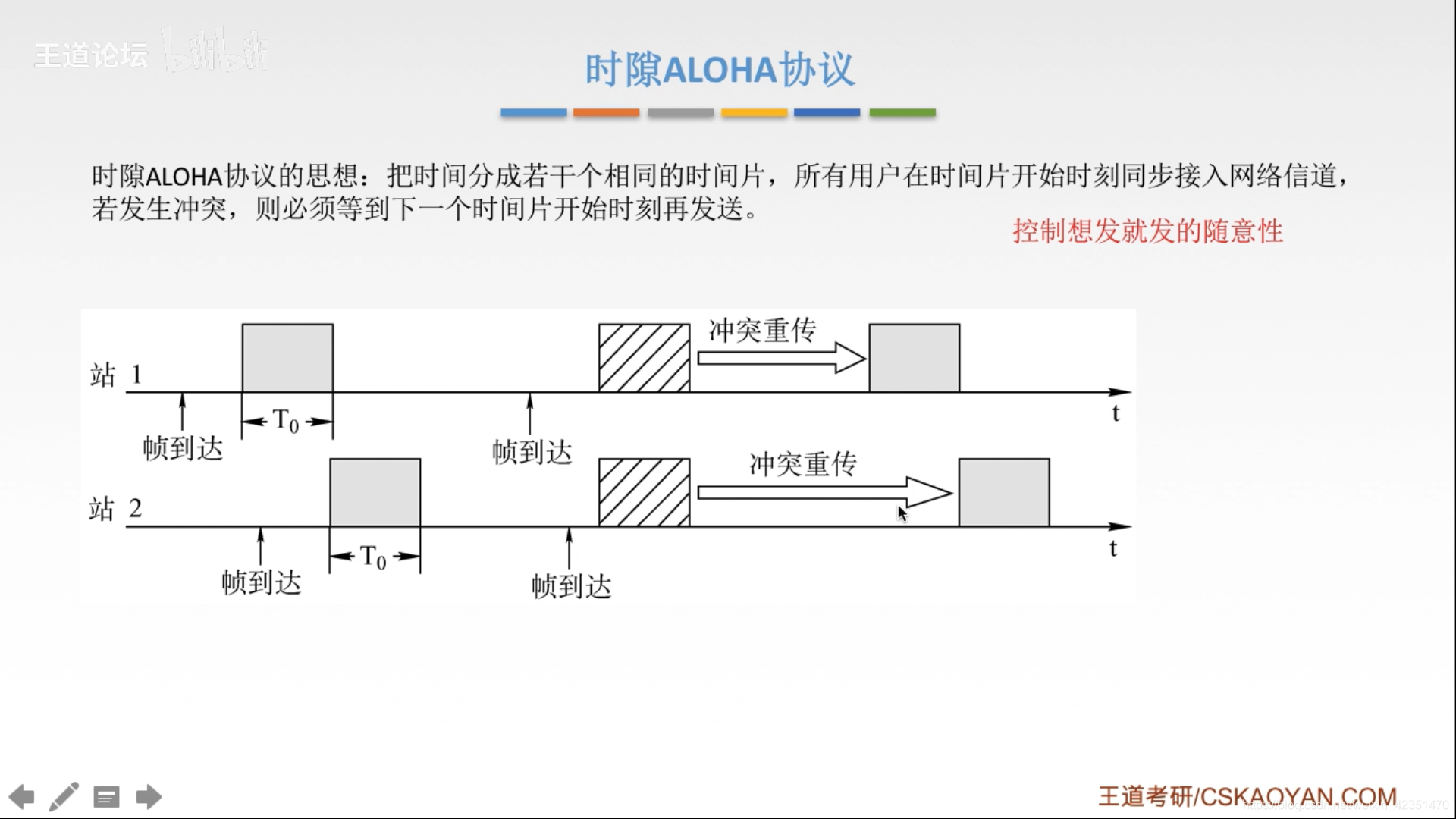

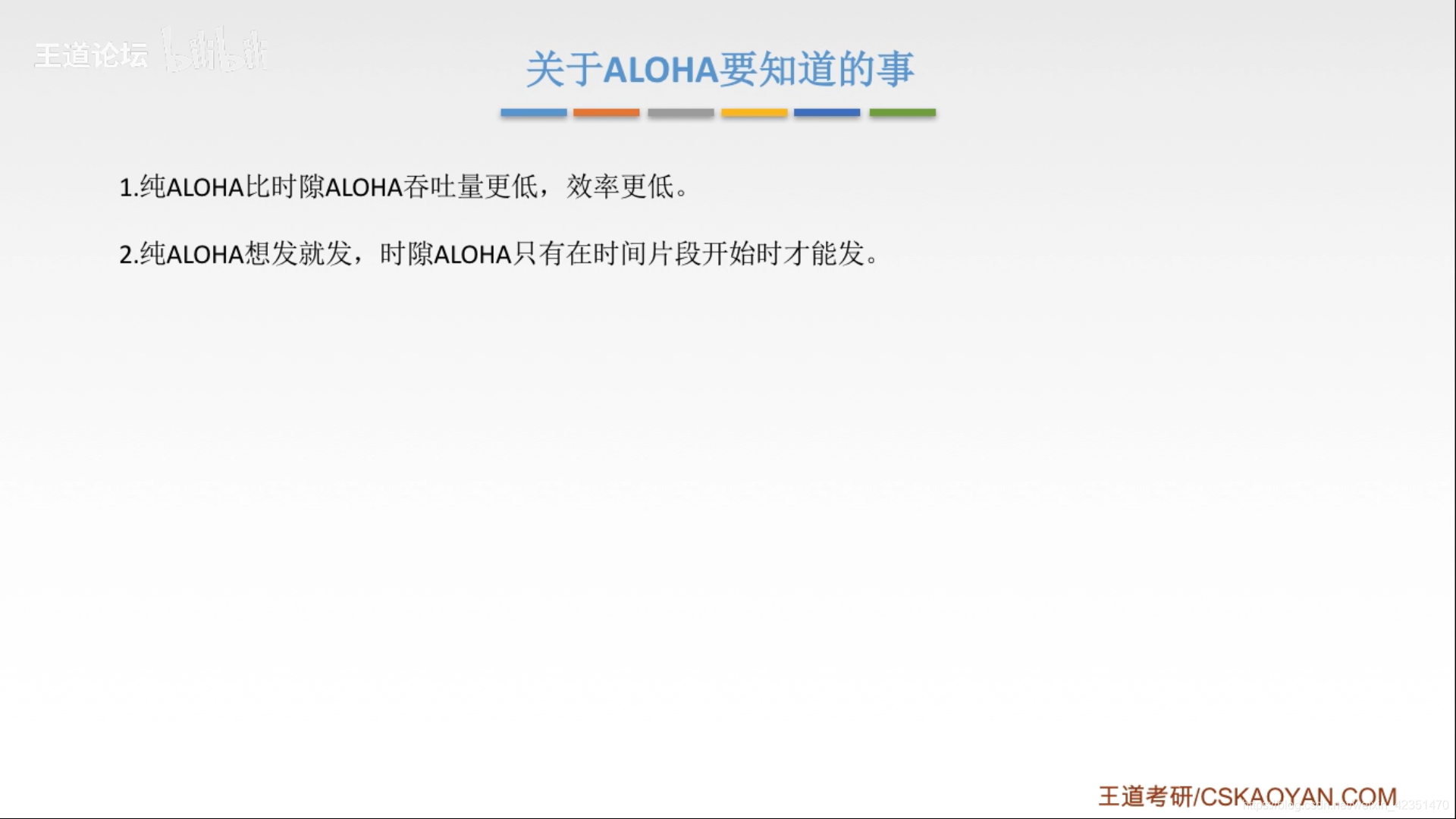

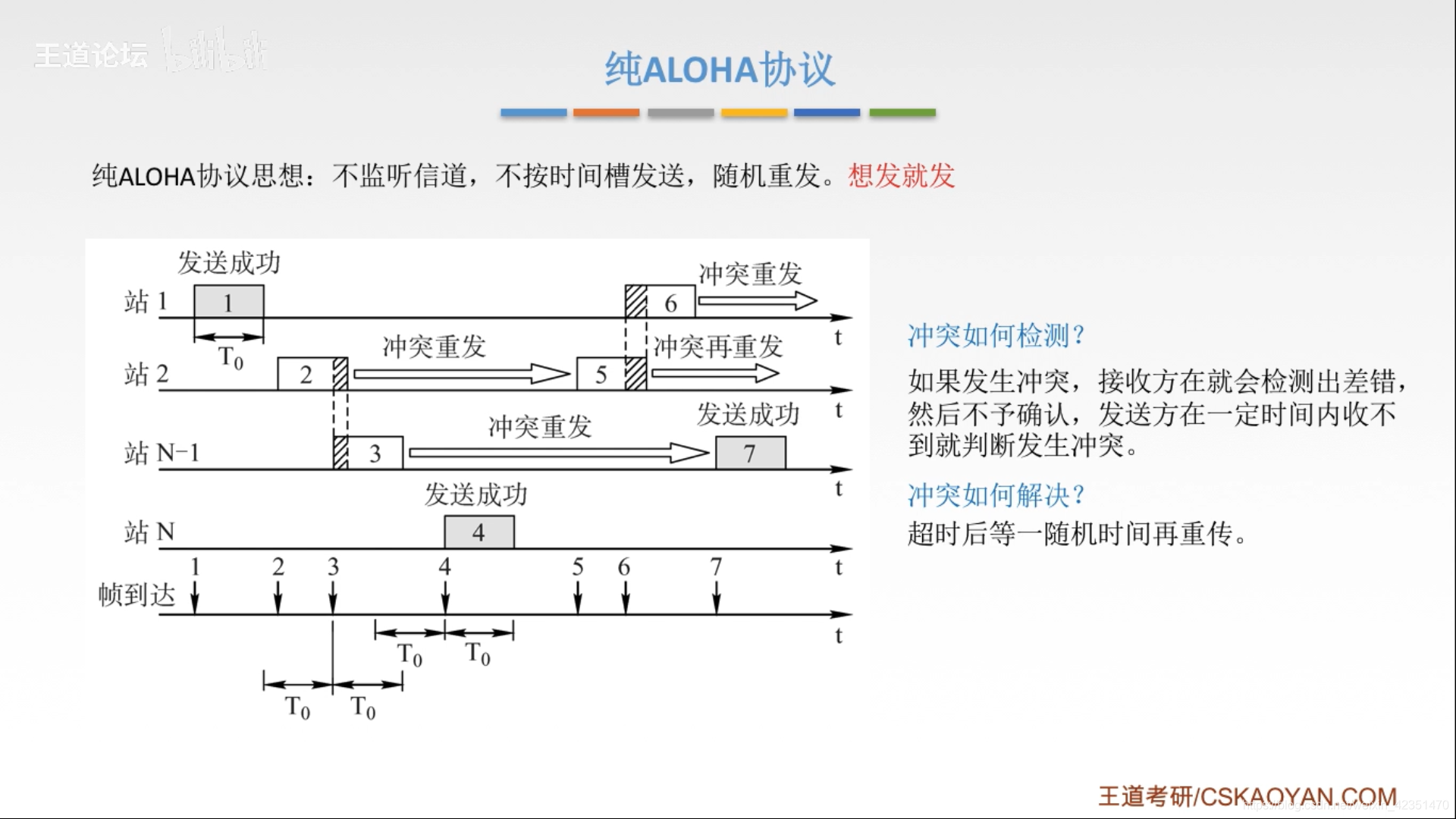

1. ALOHA协议

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

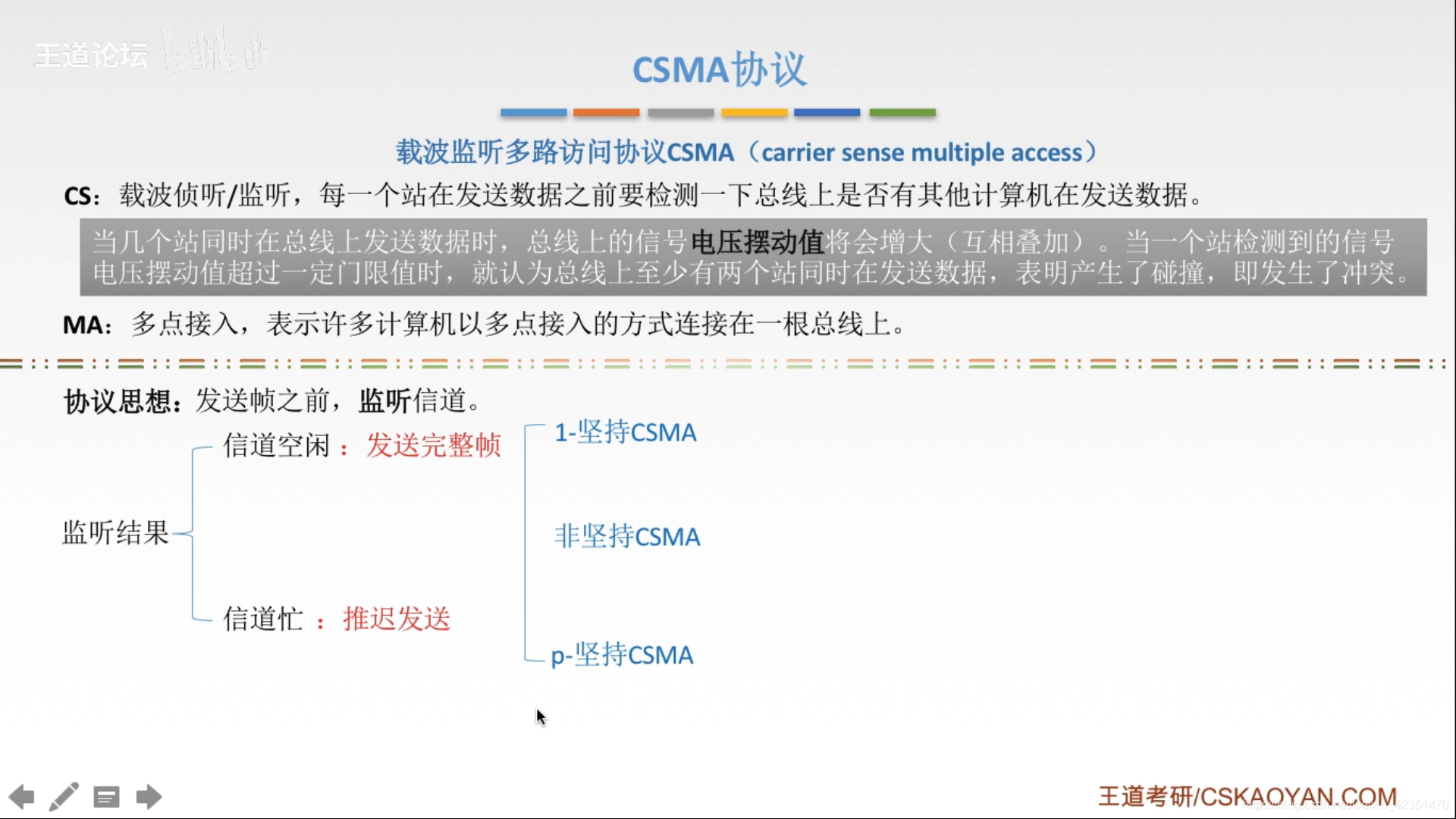

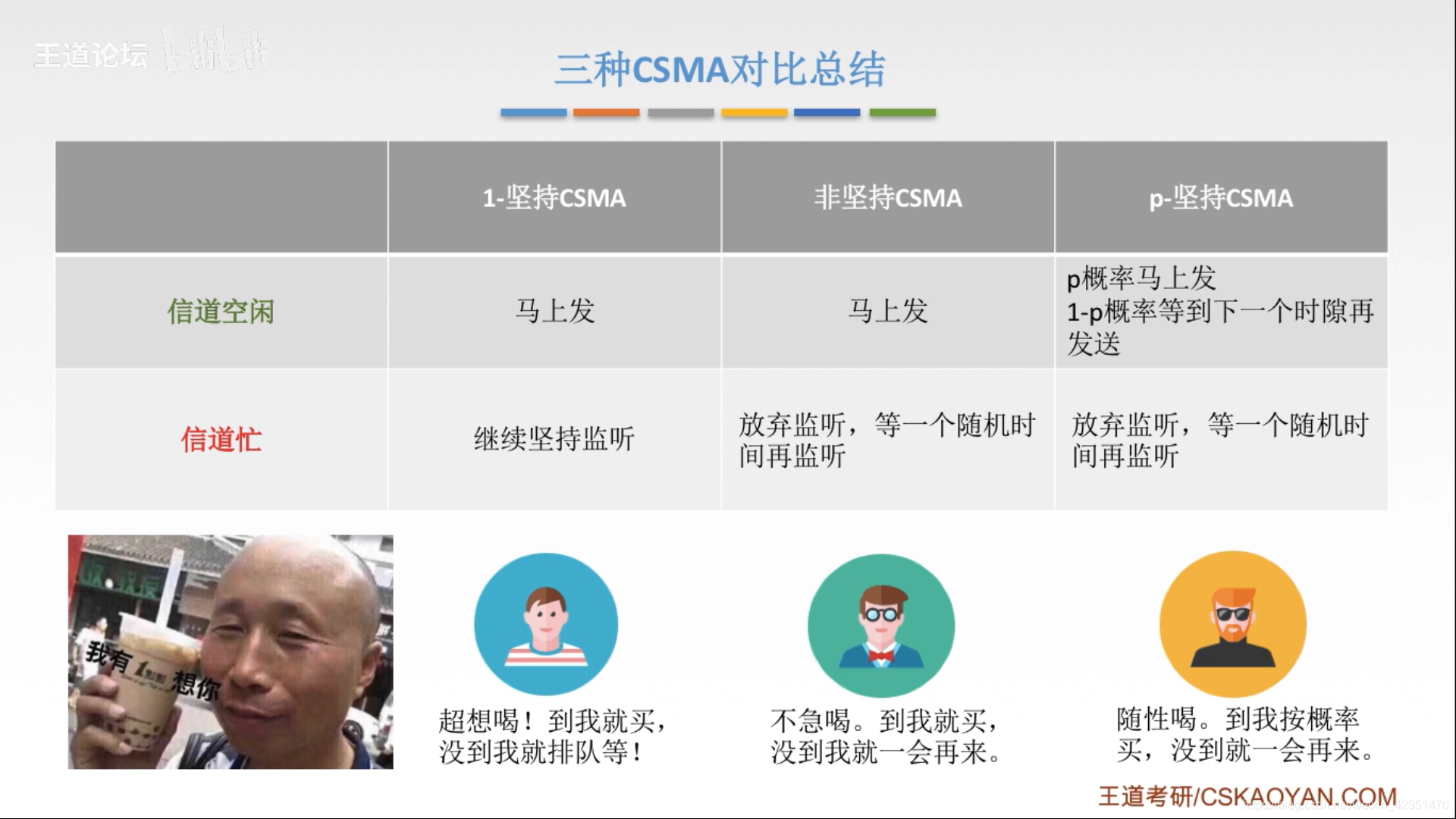

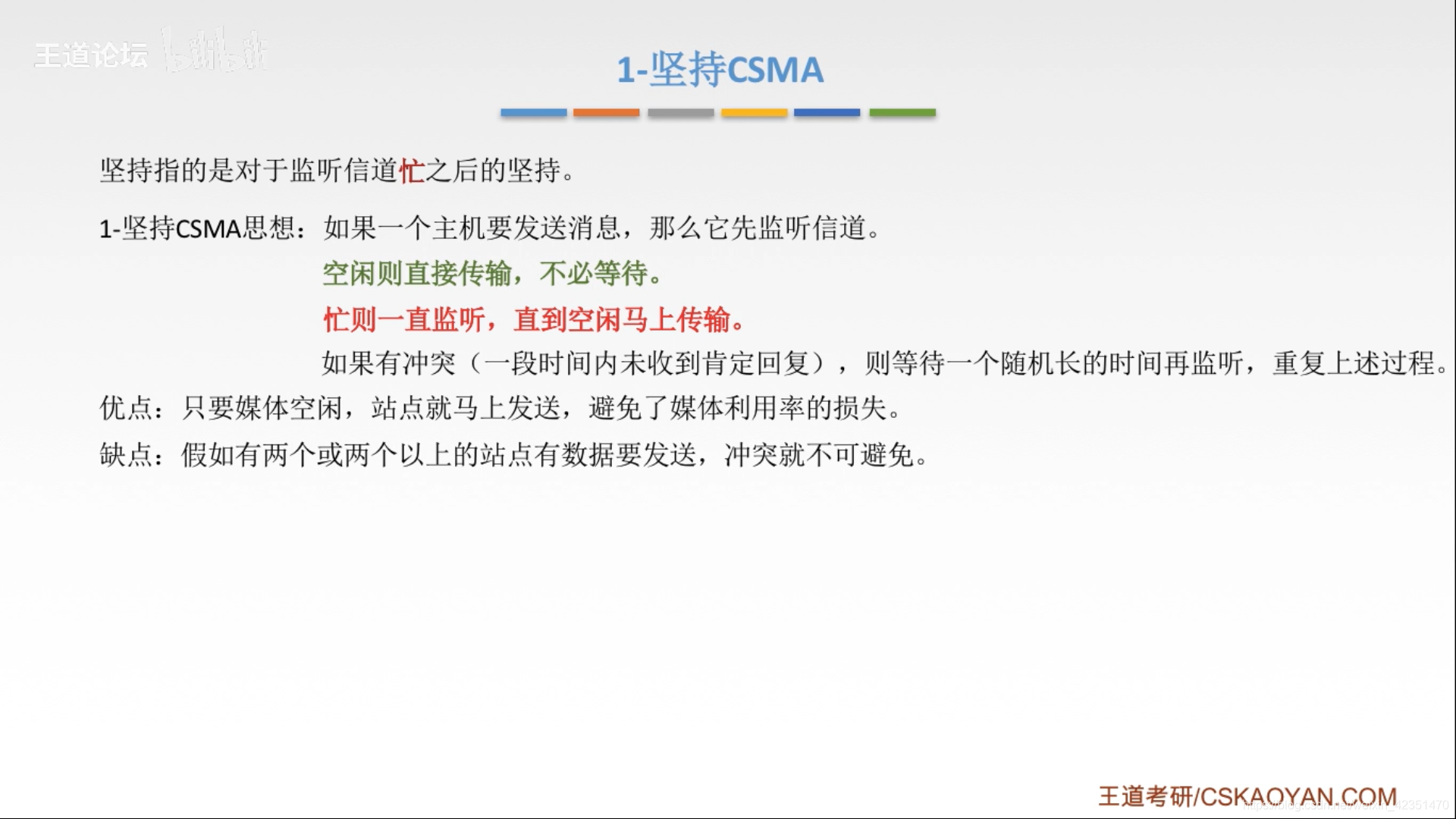

2. CSMA协议

在这里插入图片描述
在这里插入图片描述

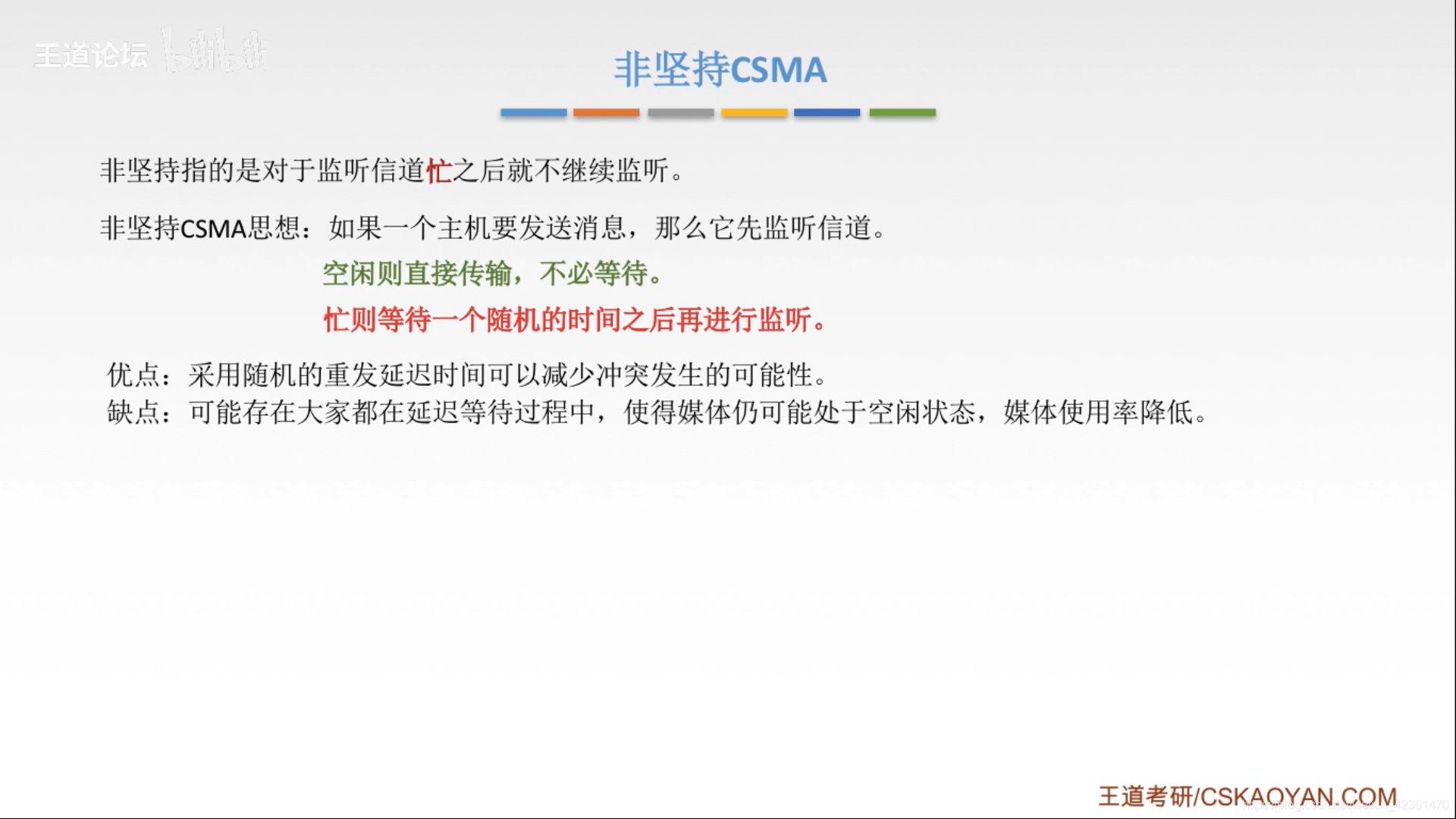

在这里插入图片描述
在这里插入图片描述

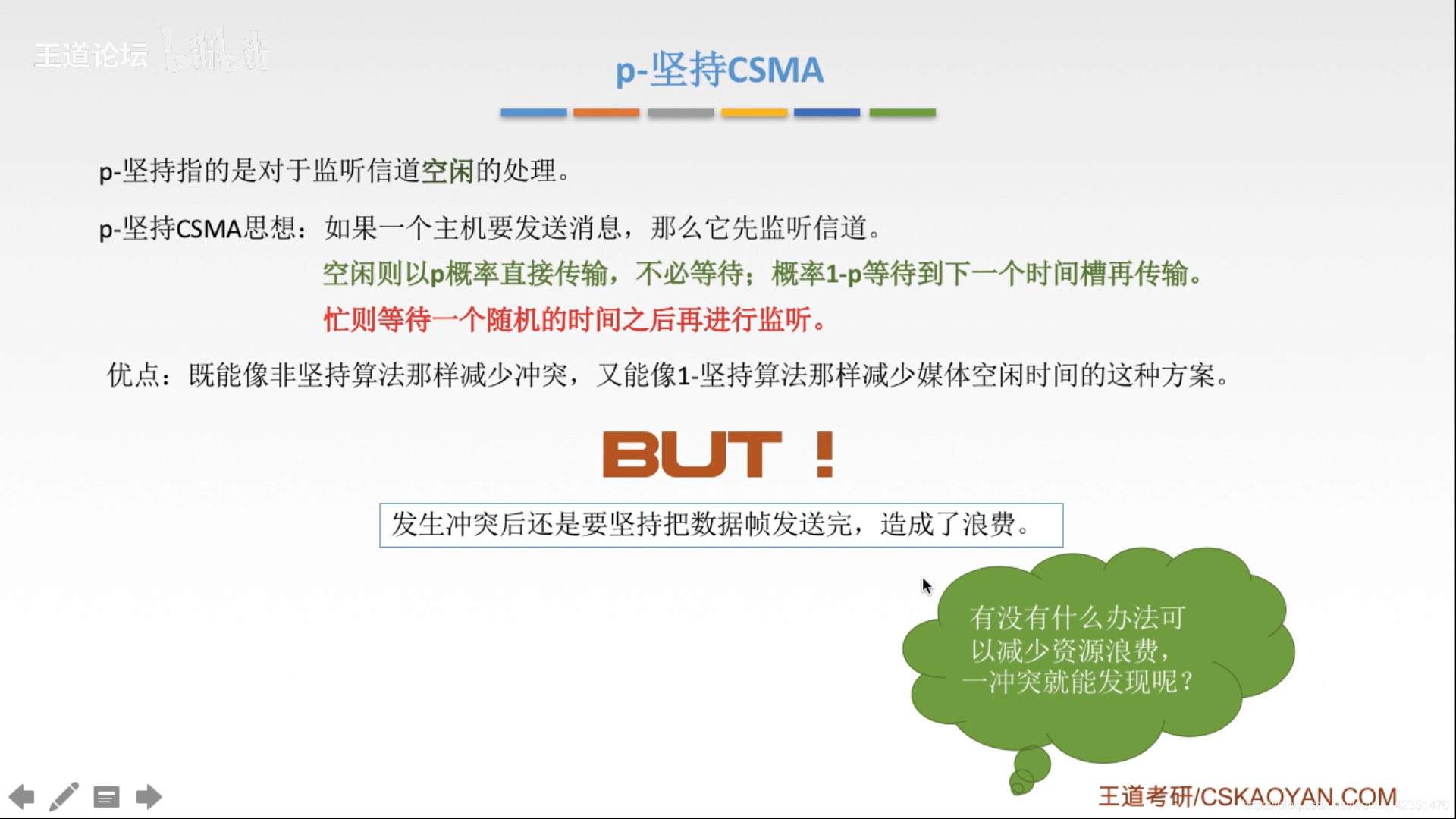

  • 感觉下面这里的优点处写反了：
    P-坚持 可以像非坚持算法那样减少媒体空闲时间；
    也可以像1-坚持算法那样减少冲突
    在这里插入图片描述
    在这里插入图片描述

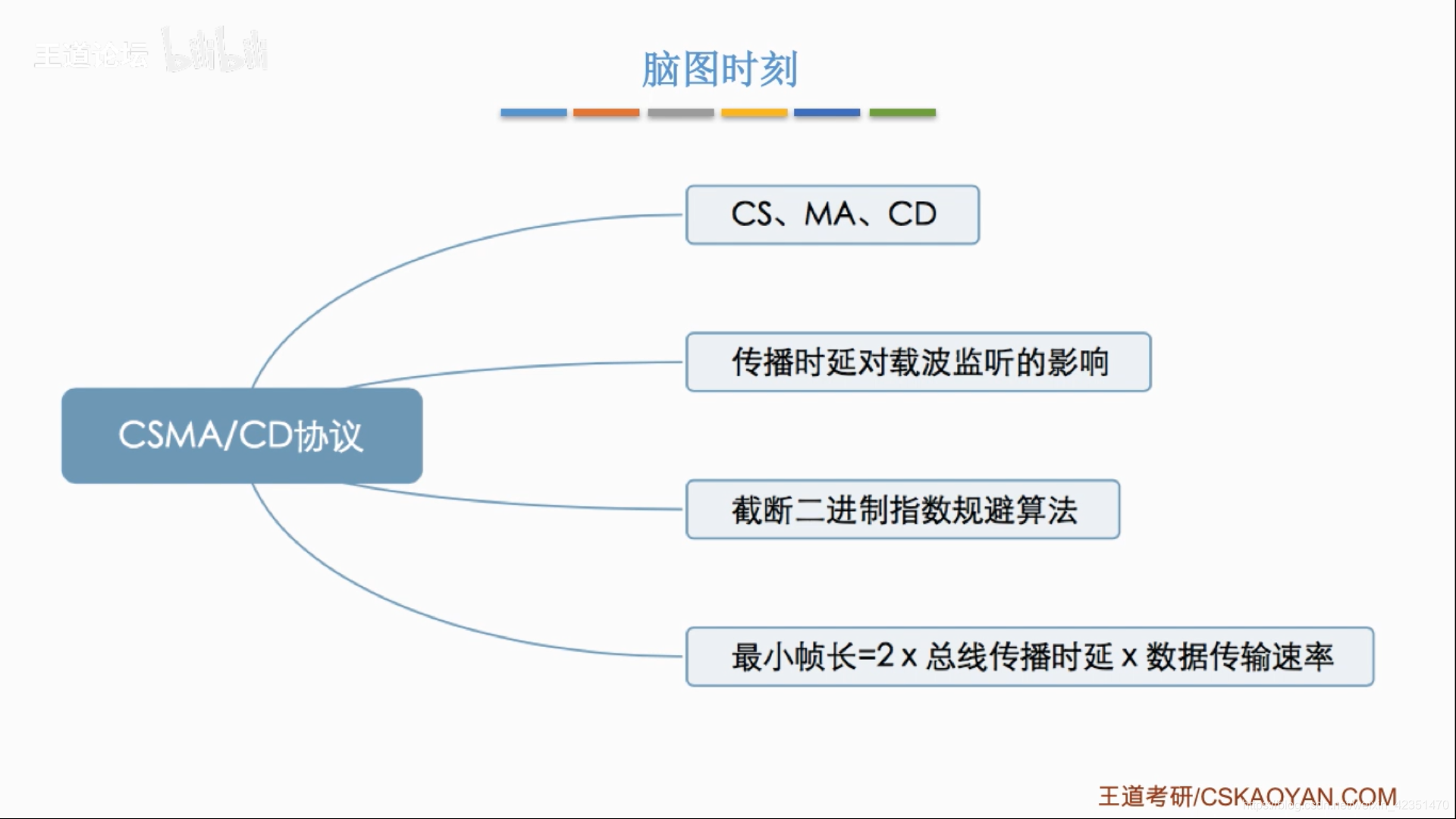

3. CSMA/CD

在这里插入图片描述

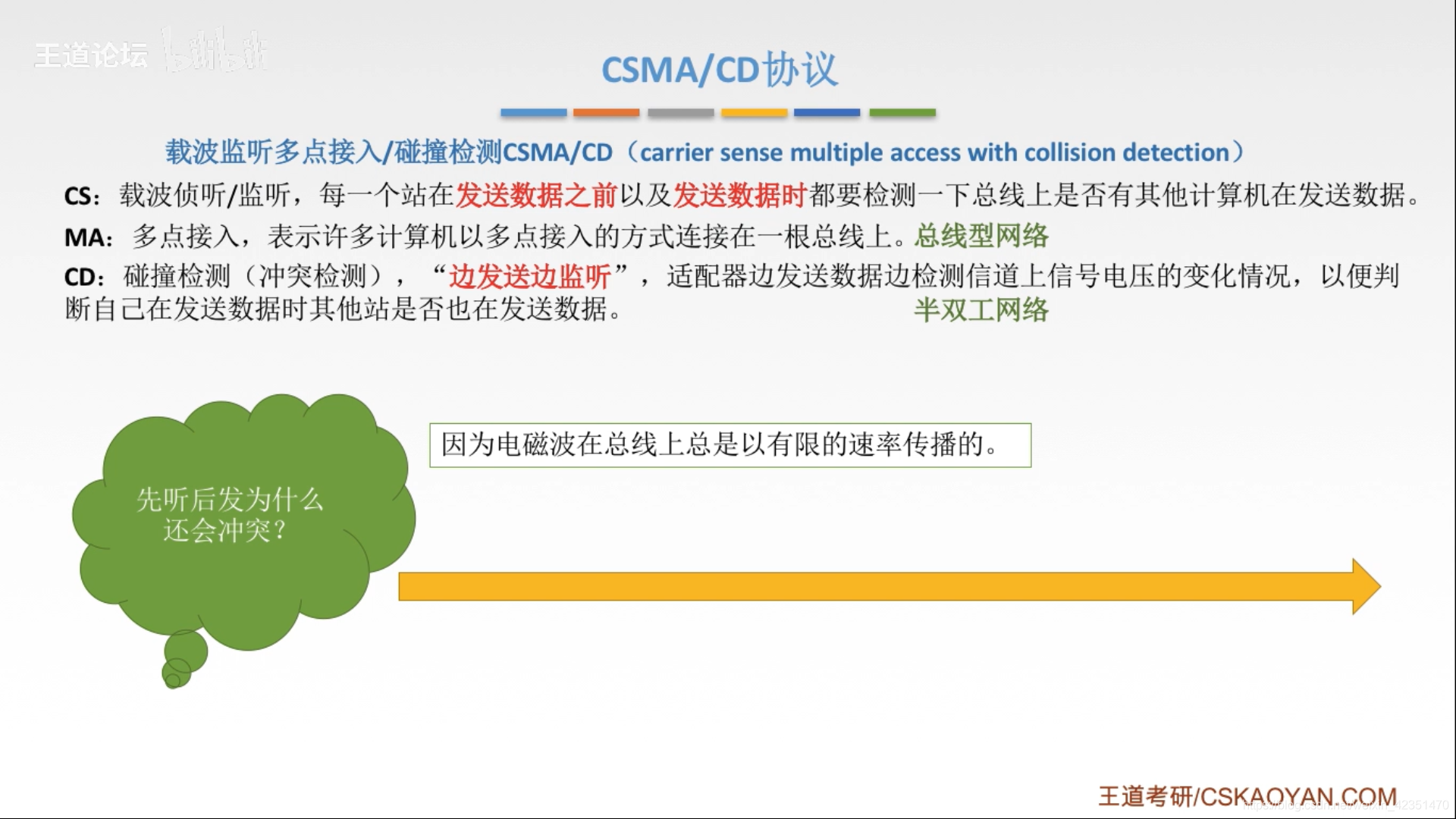

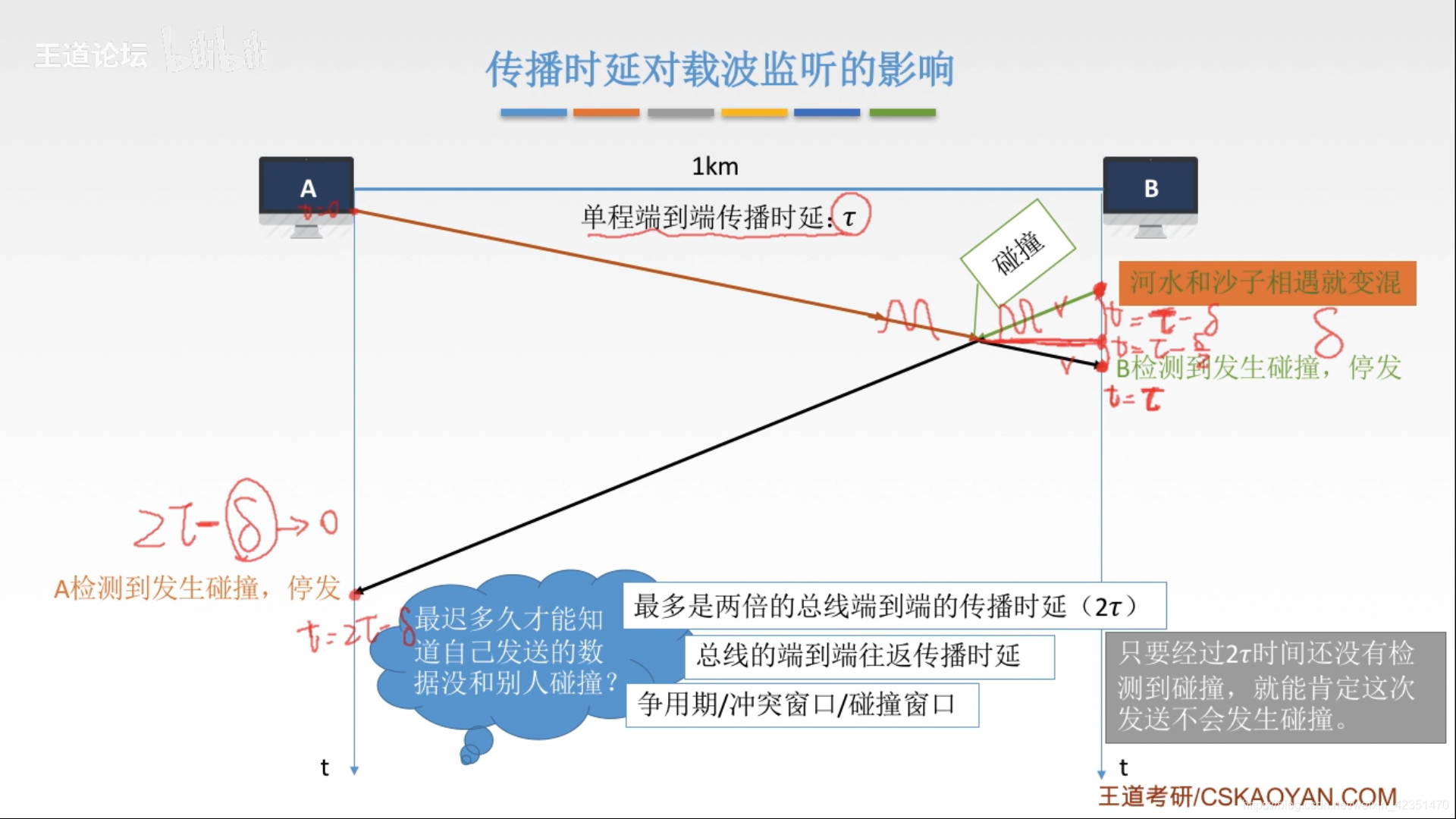

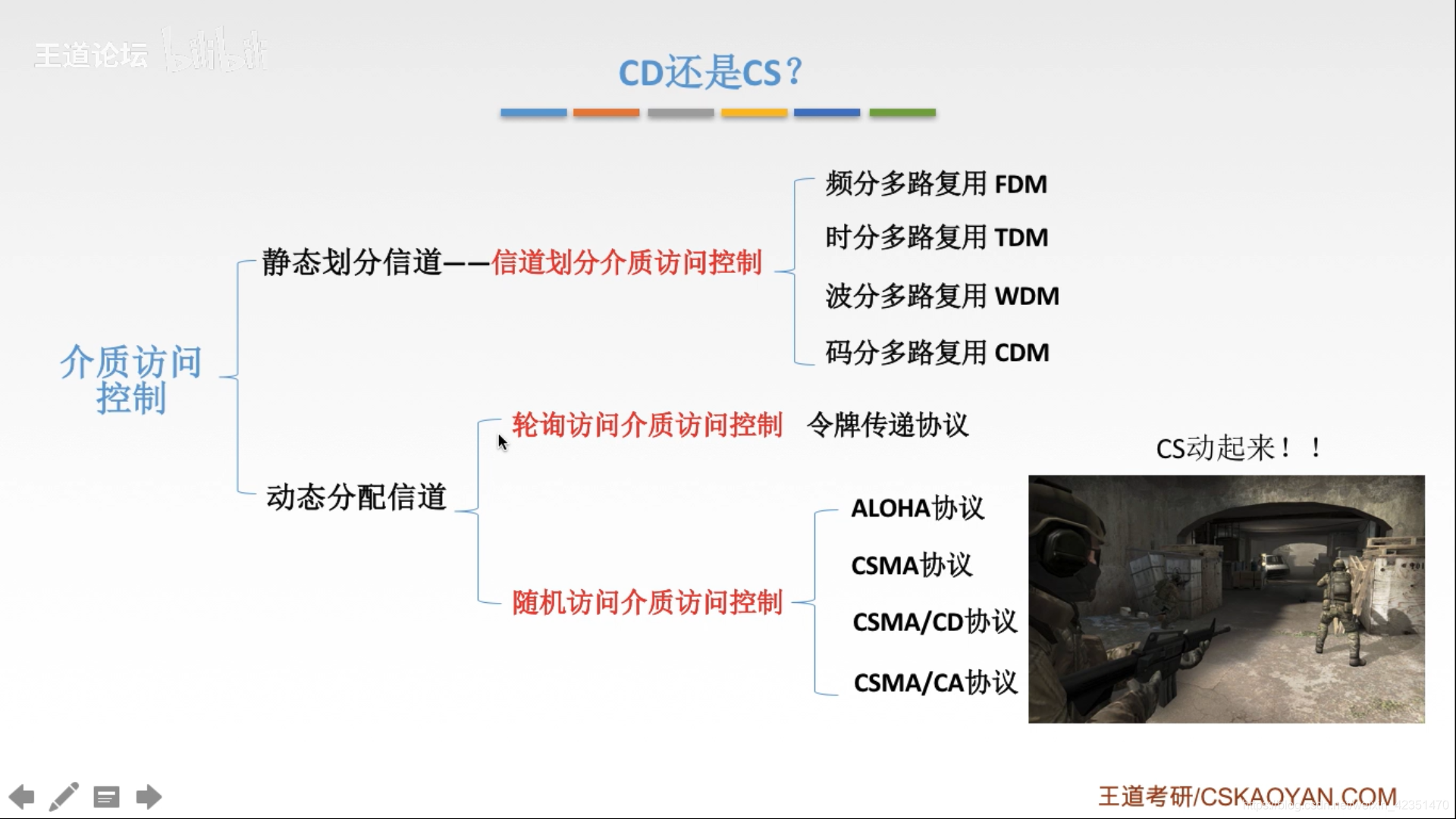

  • CS监听——检测信道上电压的摆动幅值，如果站点有信号进来，则说明有信息在发送
    MA多点接入——用于总线型网络
    CD冲突检测——半双工网络(每次只能一个发送)，及时停止控制
    在这里插入图片描述
    在这里插入图片描述

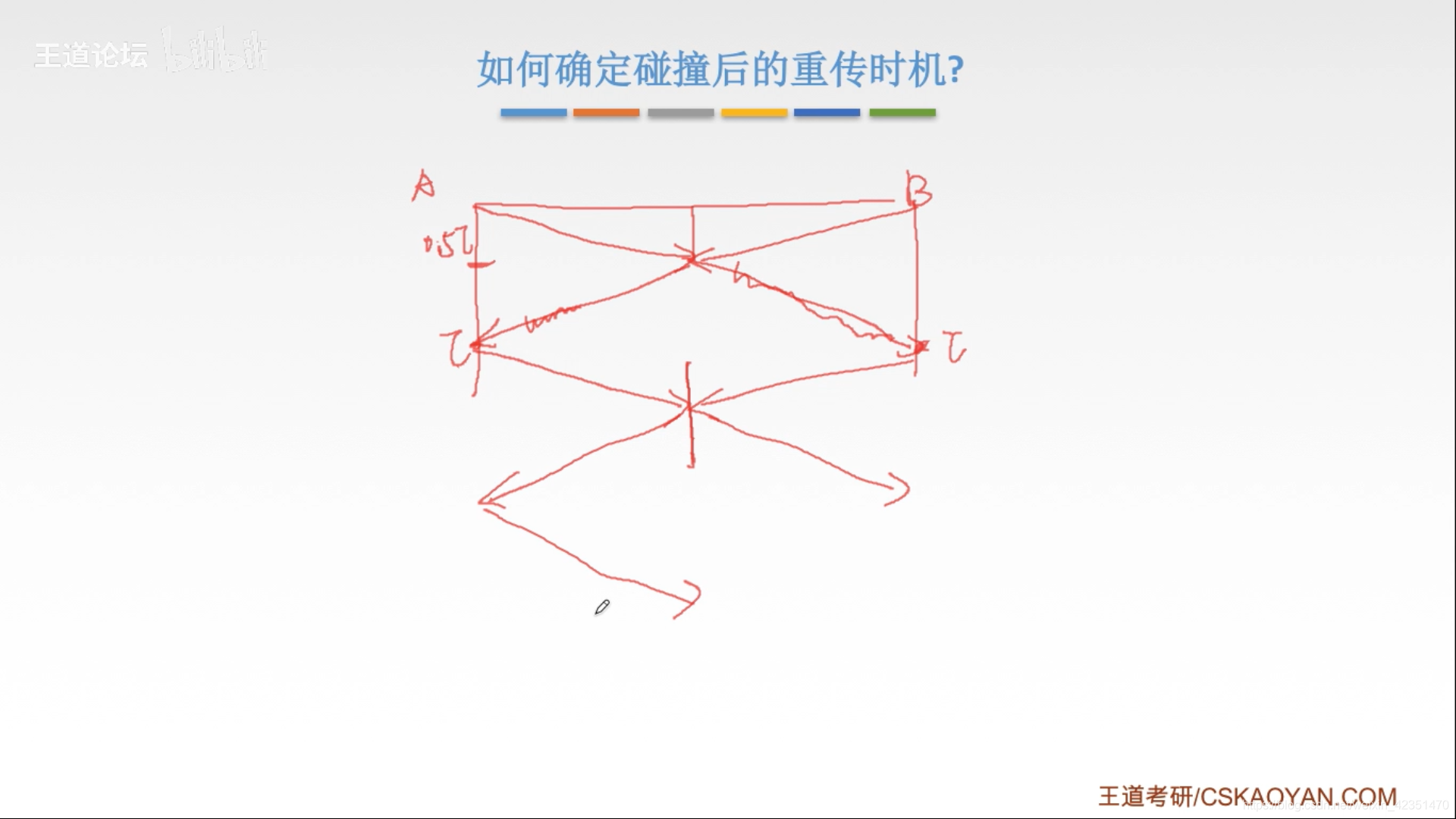

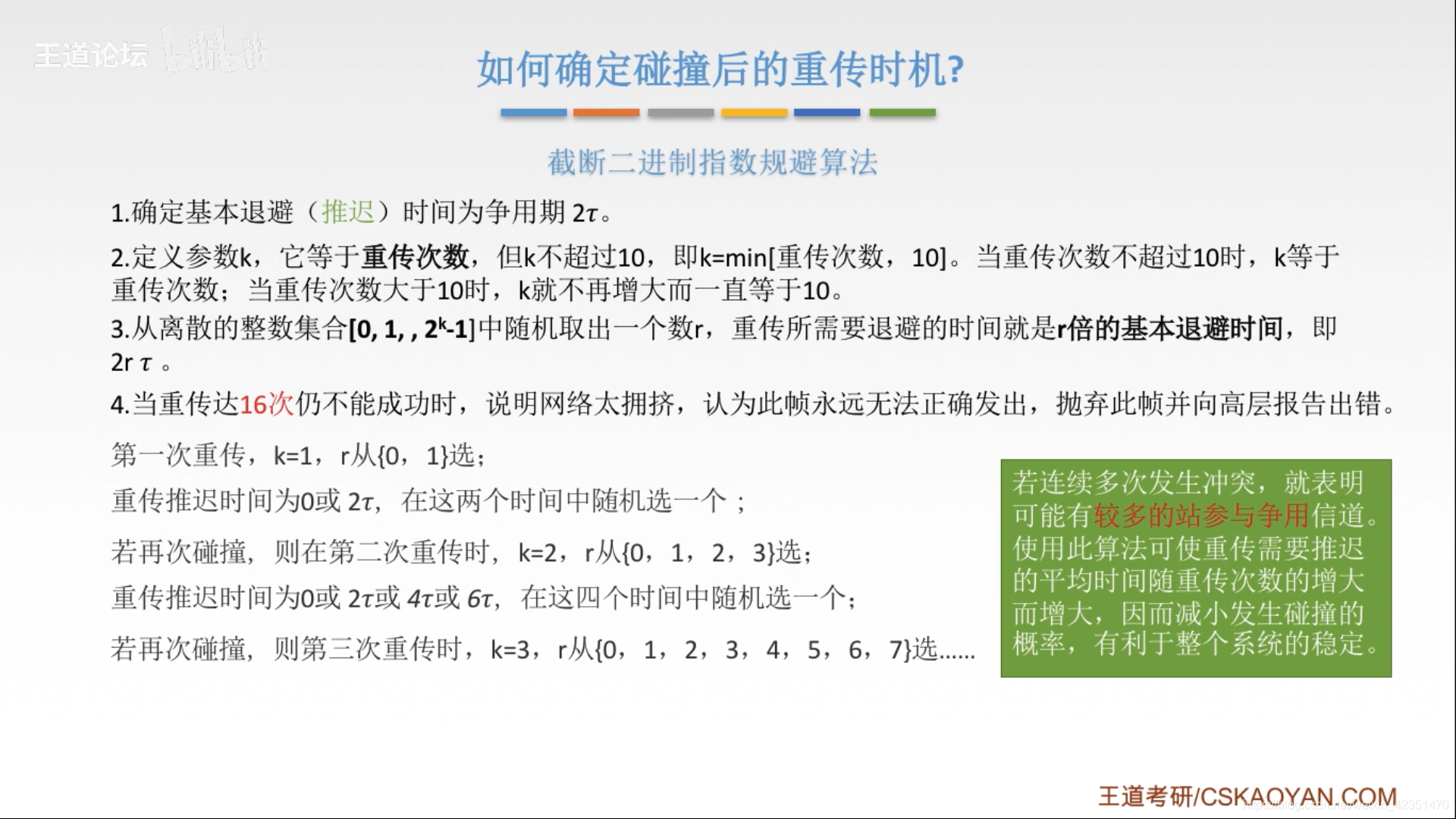

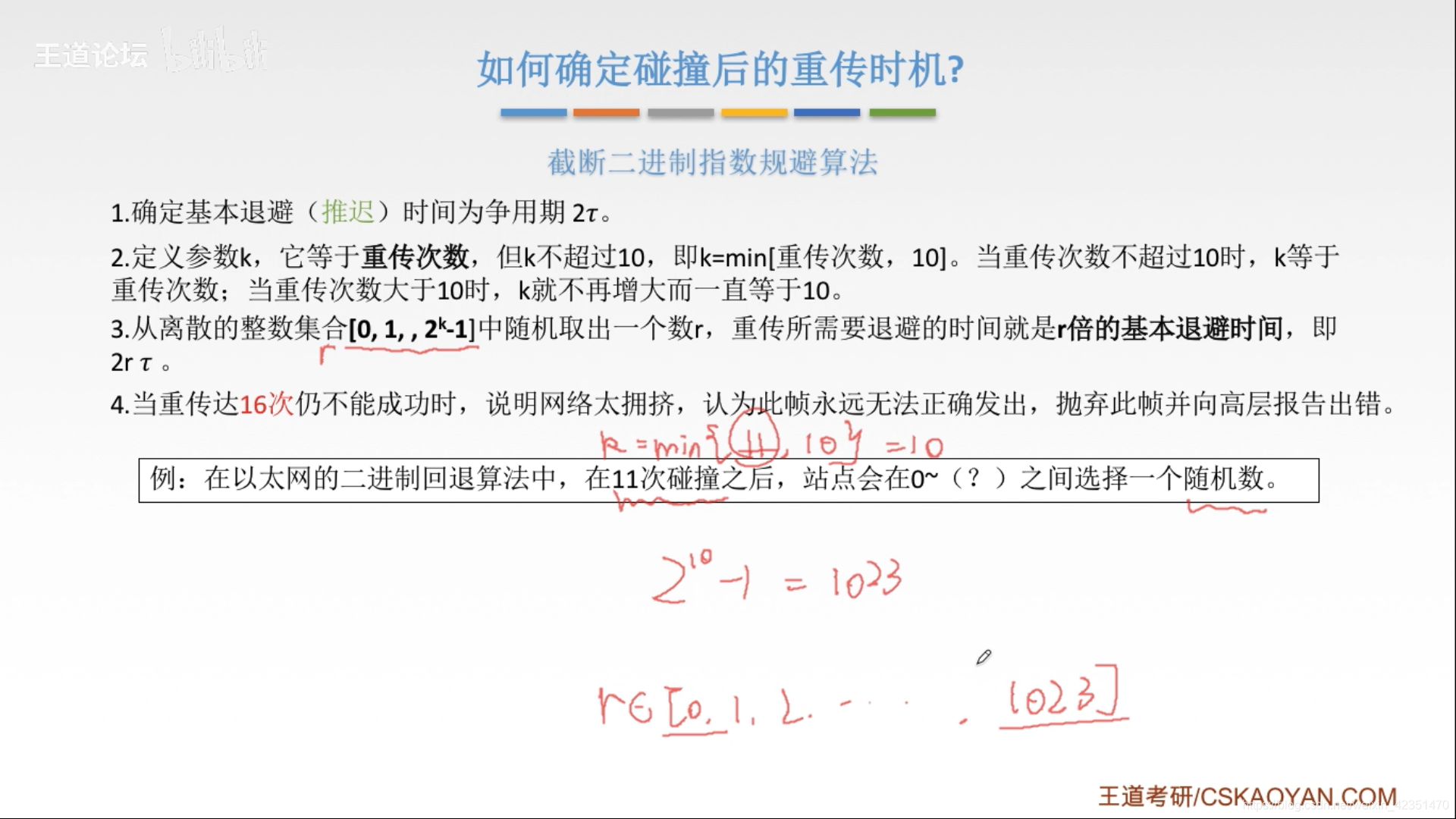

    如果碰撞后立即重传，会在原来地点再次碰撞，恶性循环：
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

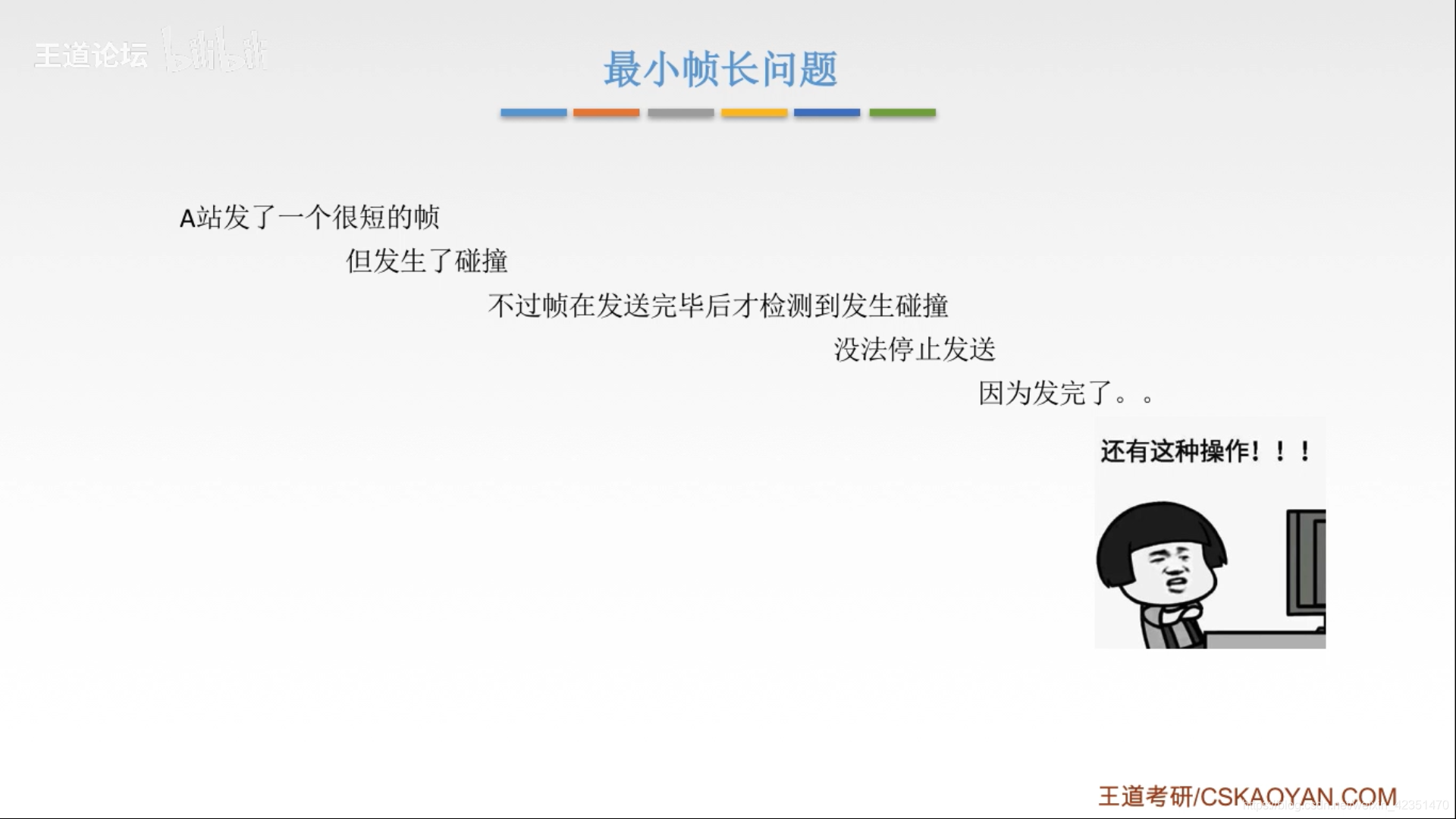

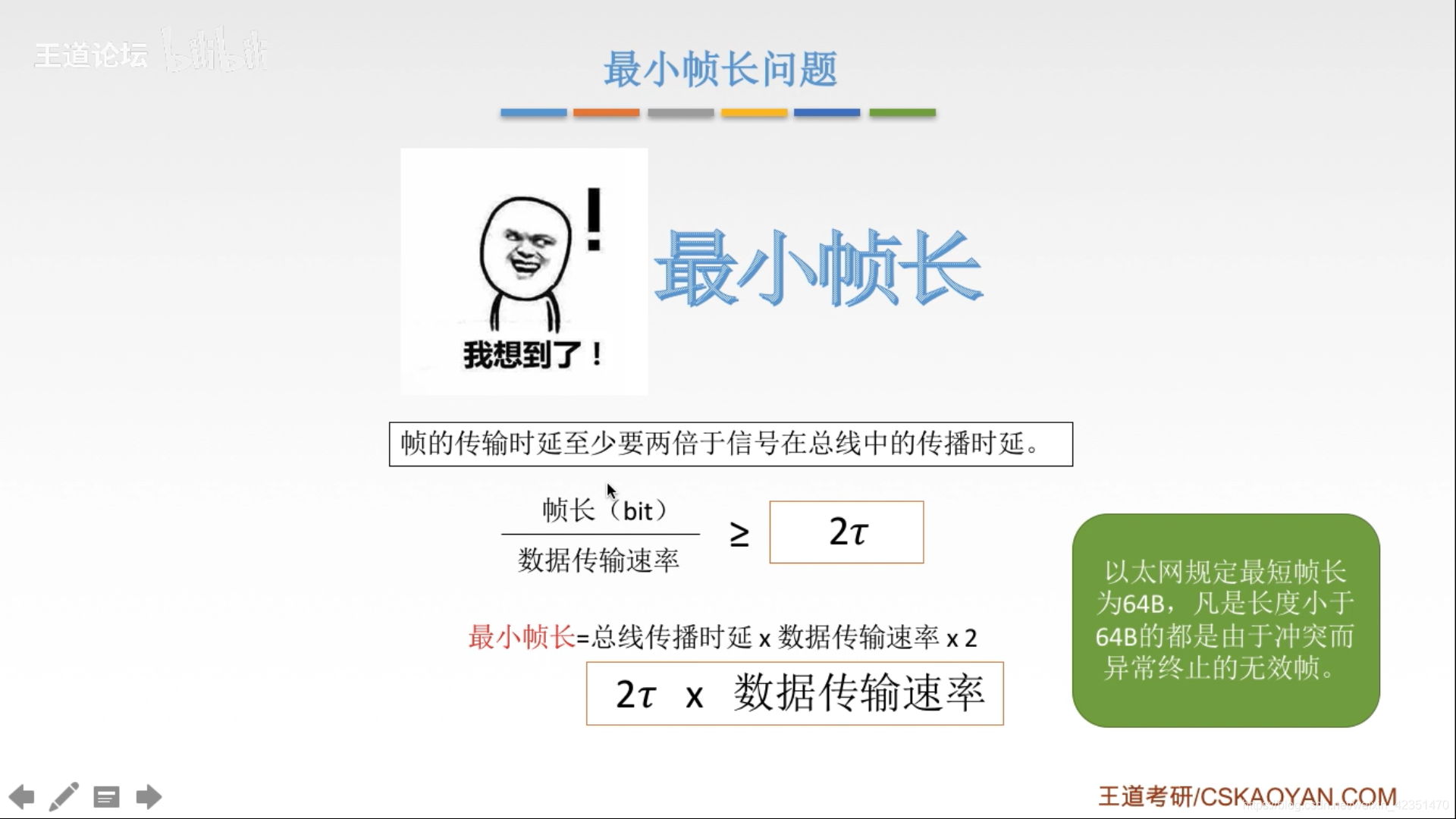

  • CD是在解决冲突问题中叫停的，所以希望在检测到碰撞时帧还没有发送结束，这样可以有效令其停止控制
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

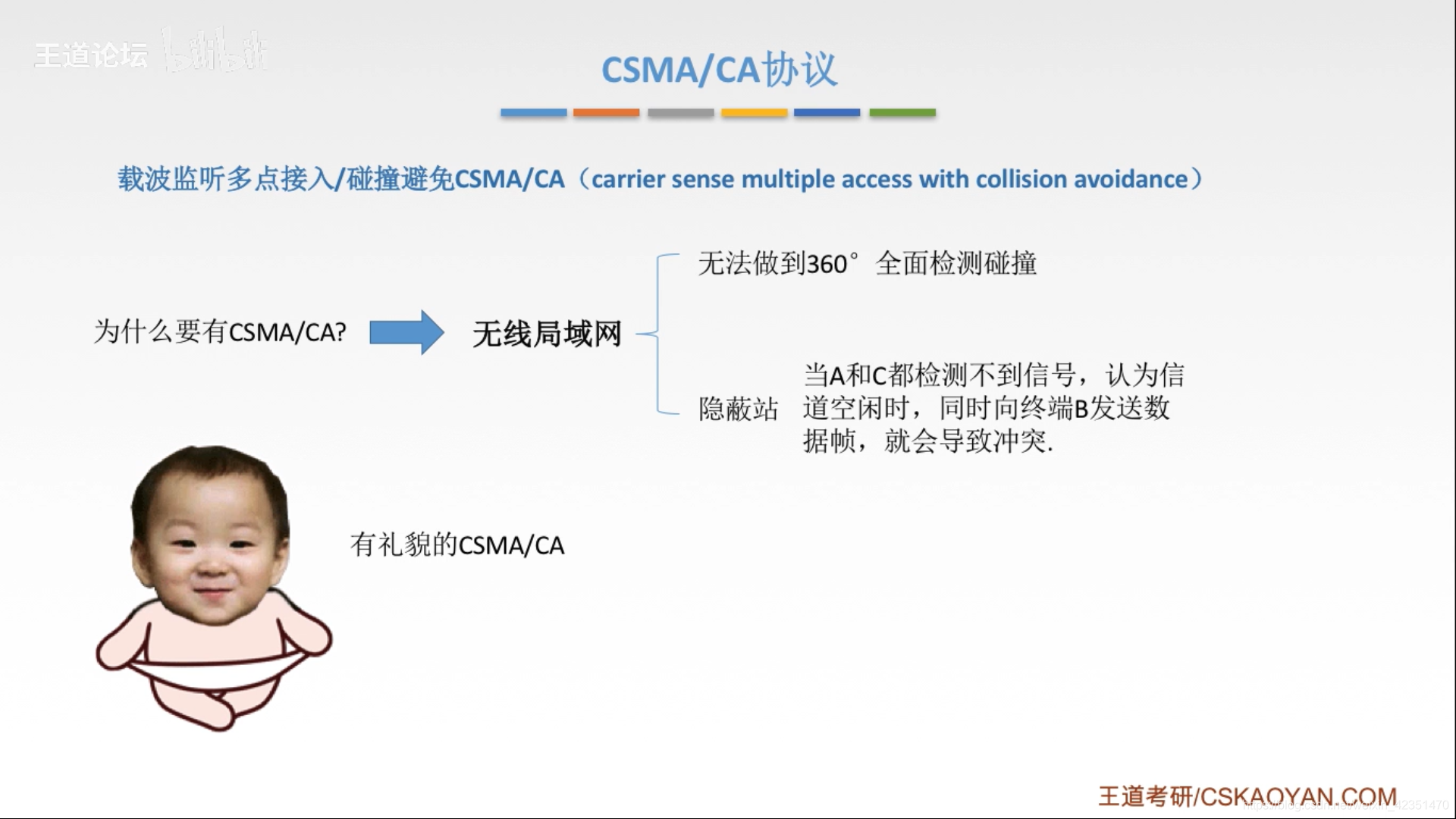

4. CSMA/CA

  • CA碰撞避免——用于无线局域网中
    在这里插入图片描述

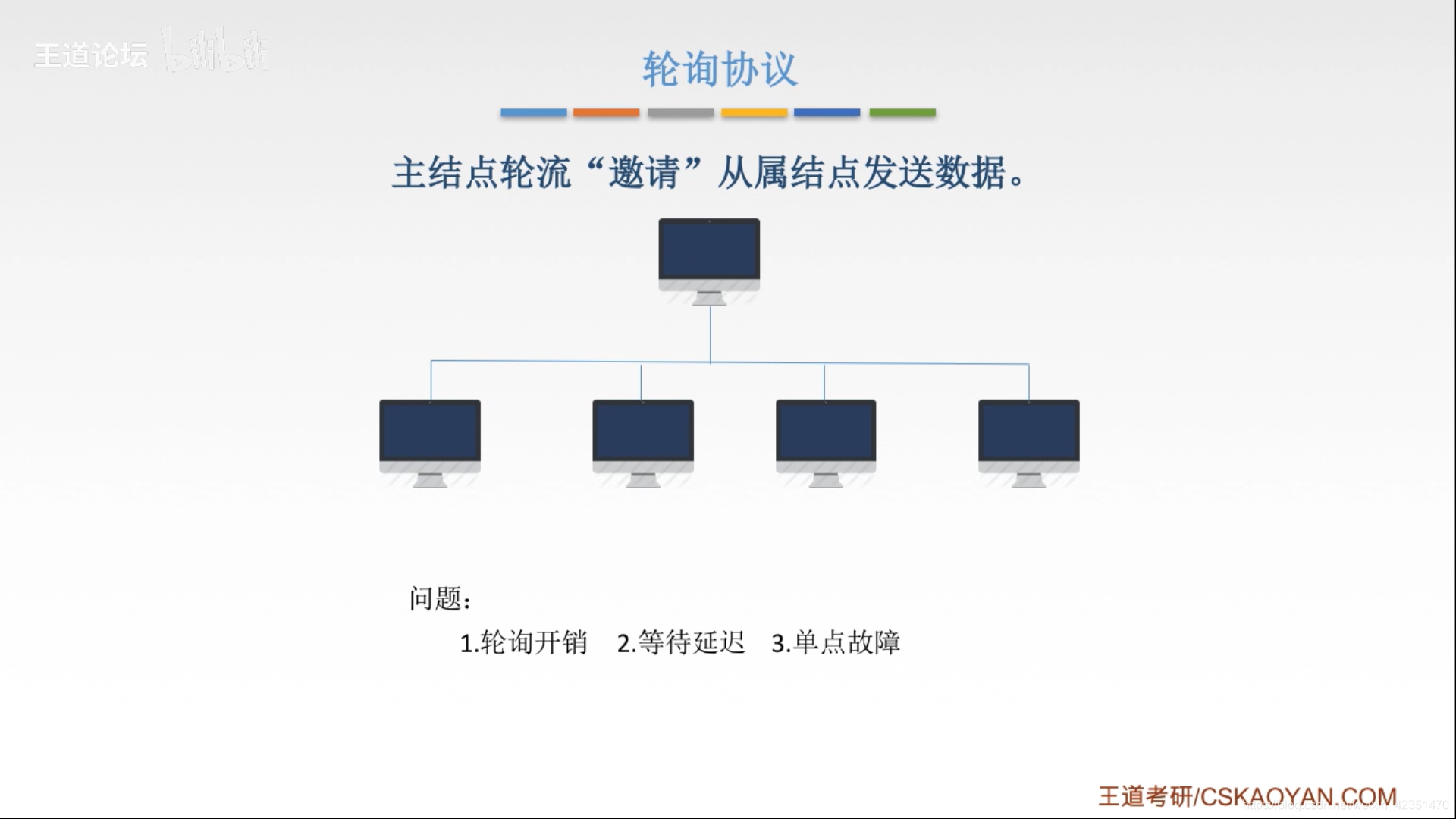

轮询访问 介质访问控制

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

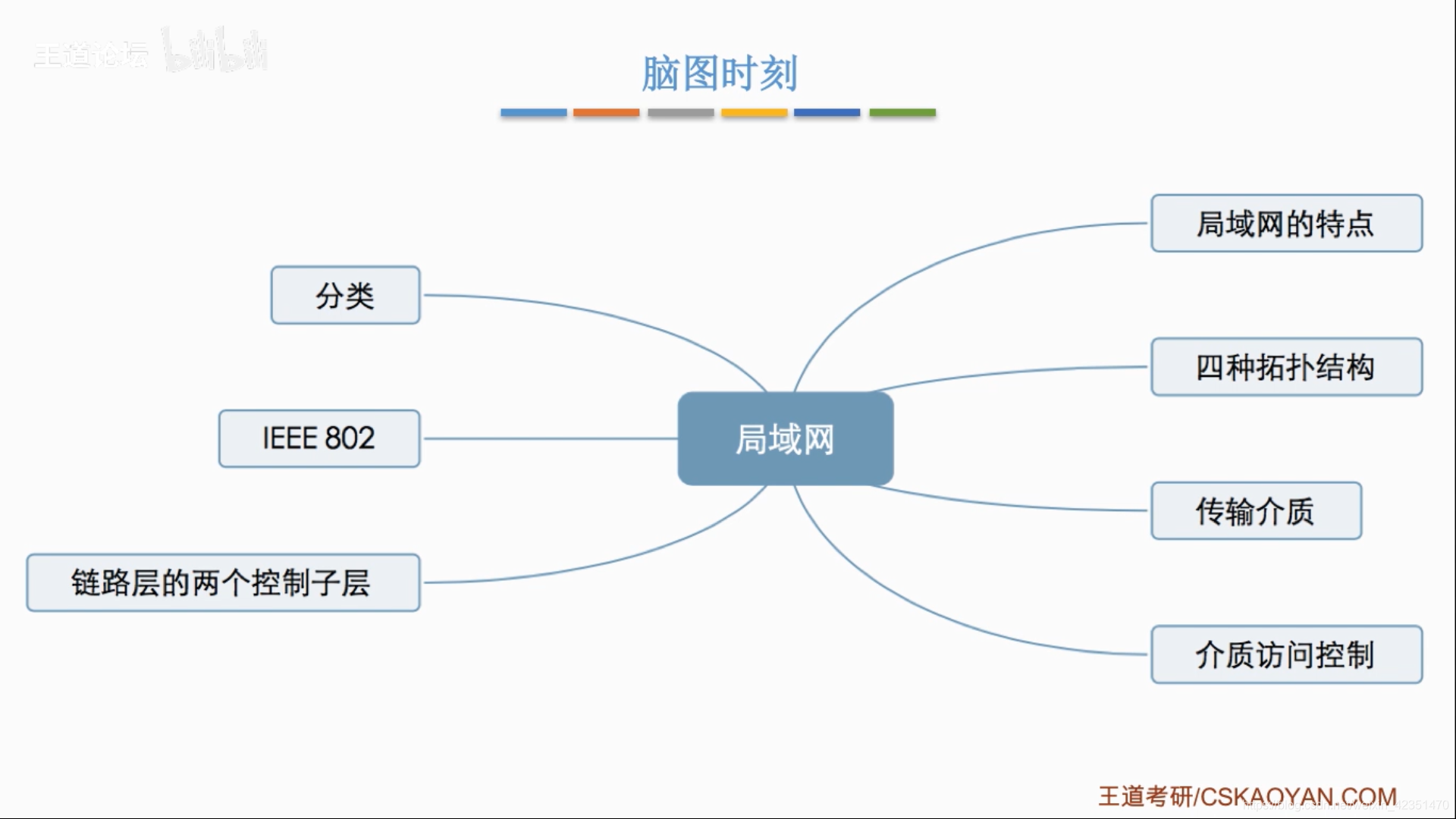

局域网

在这里插入图片描述

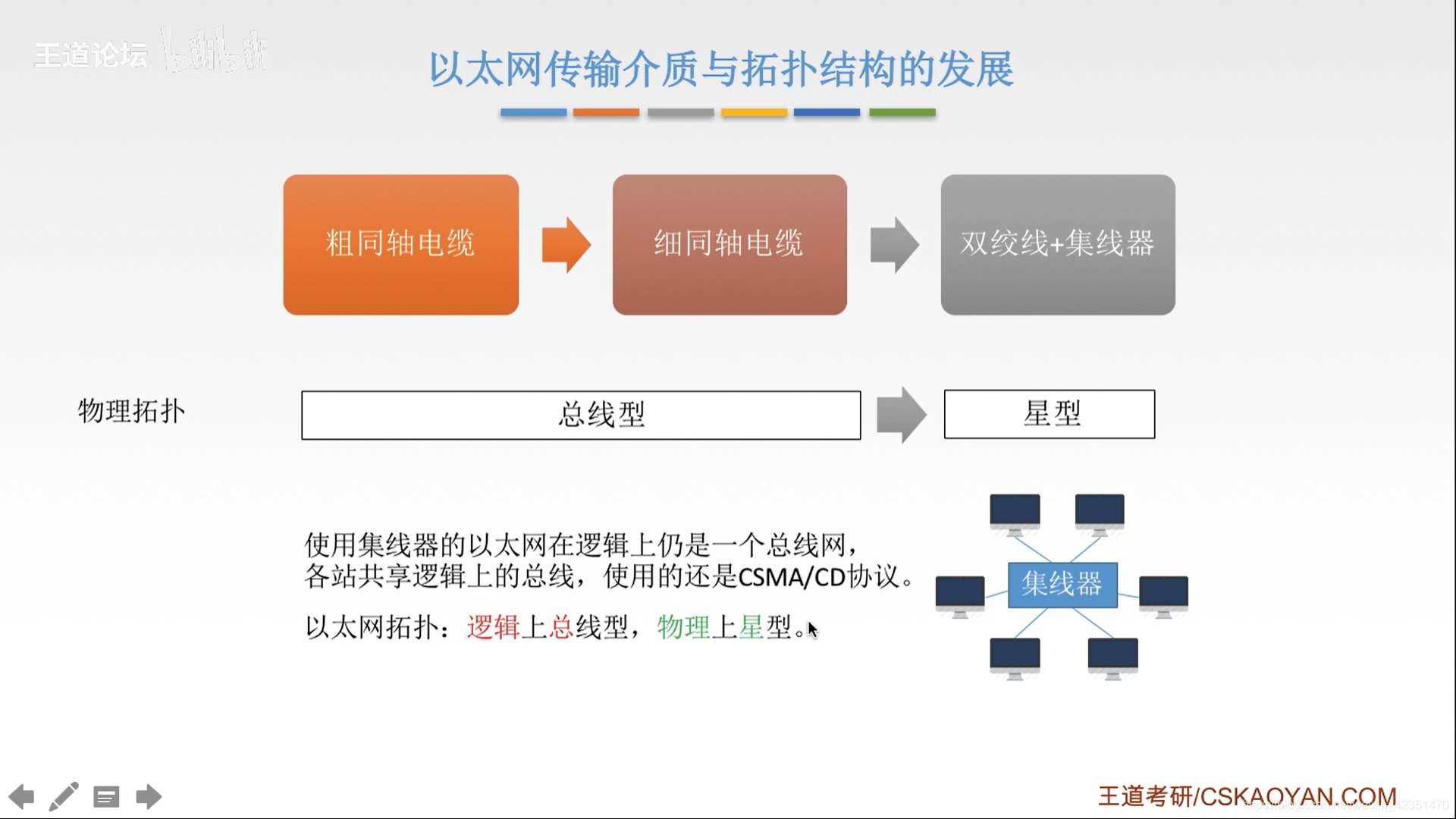

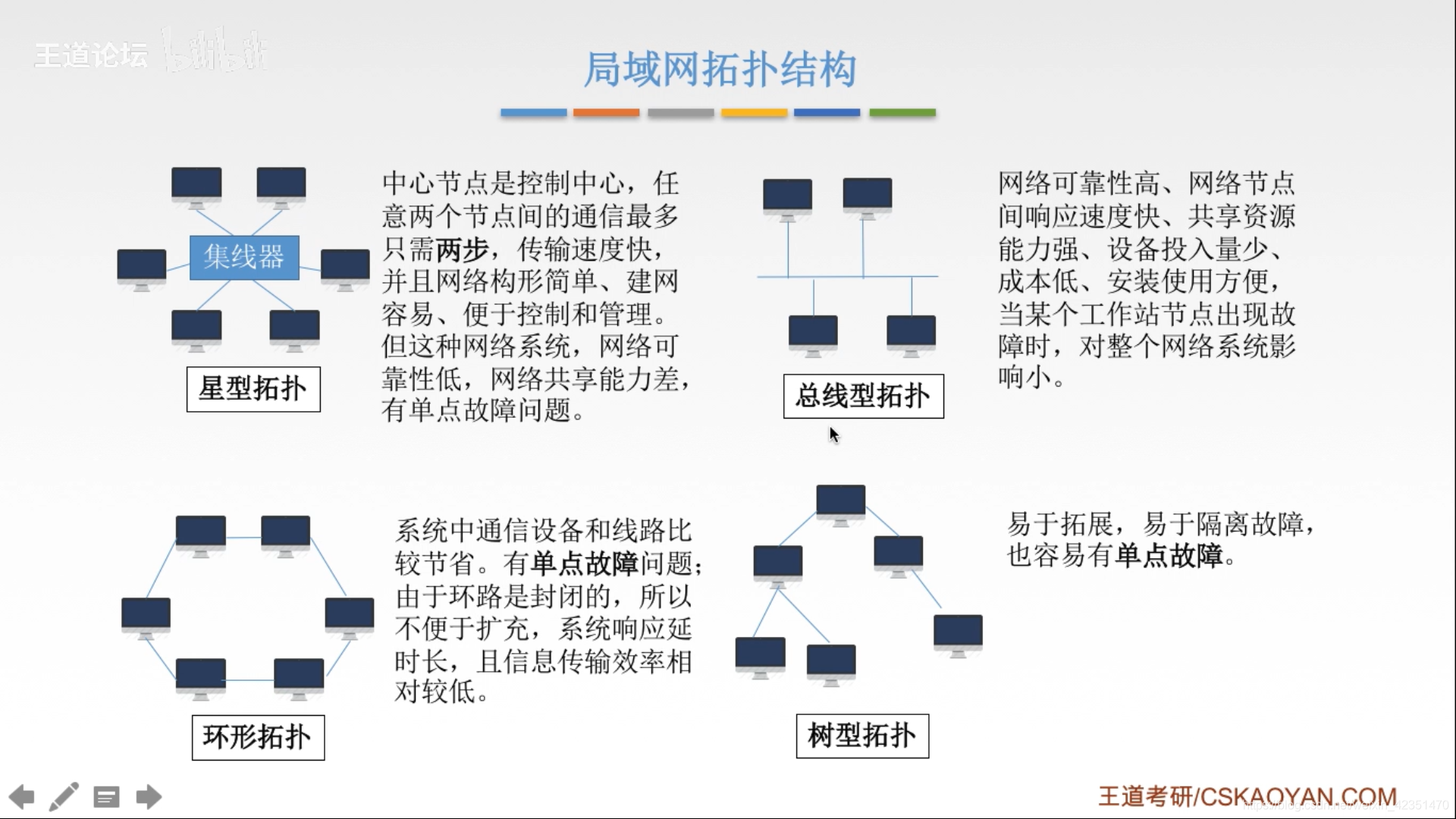

局域网拓扑结构

  • 总线型拓扑结构：优势大，造价不高，是目前局域网中常用的拓扑结构。
    以太网就是一种逻辑上总线型的拓扑结构。
    在这里插入图片描述
    在这里插入图片描述

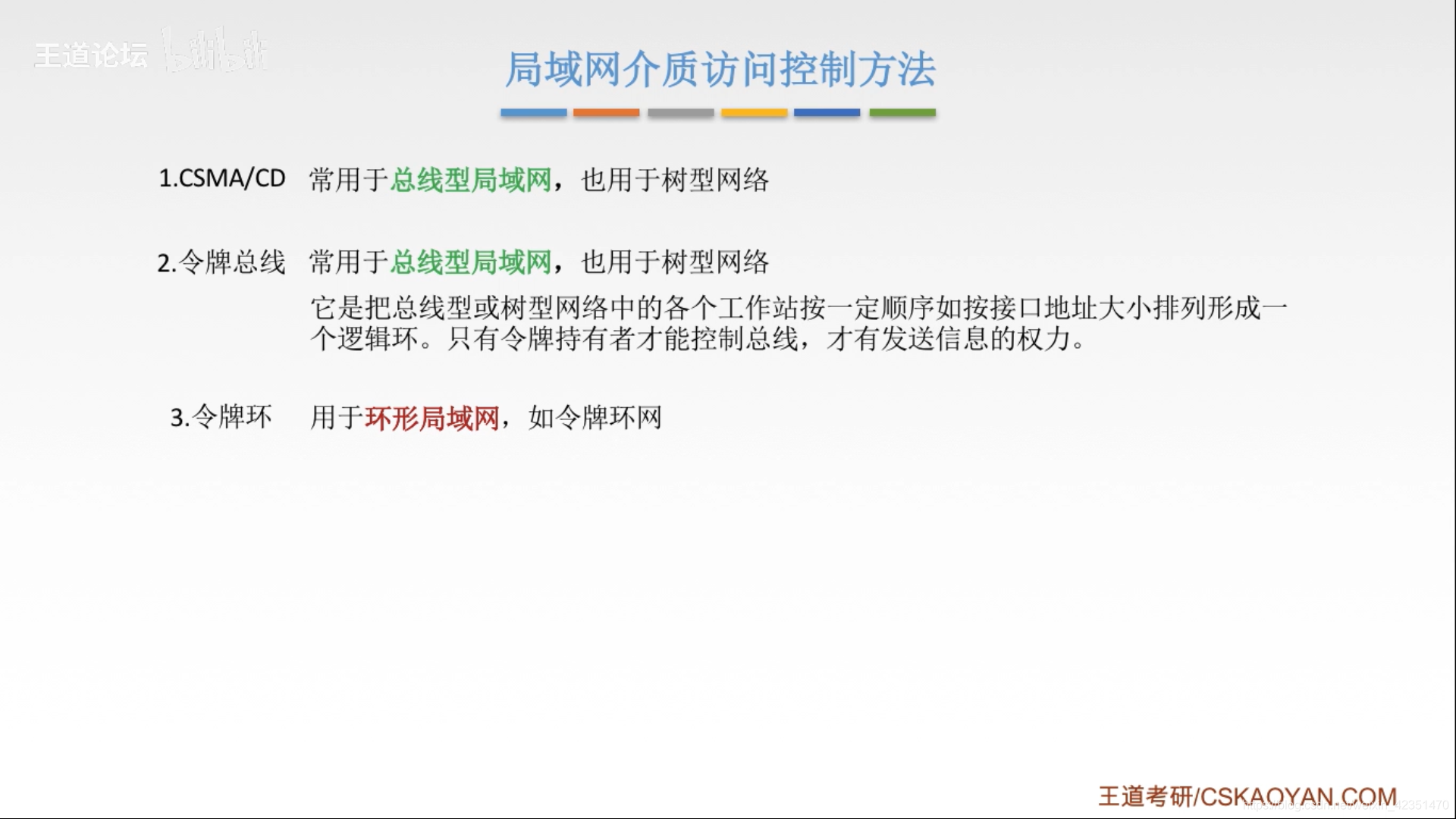

局域网 介质访问控制 方法

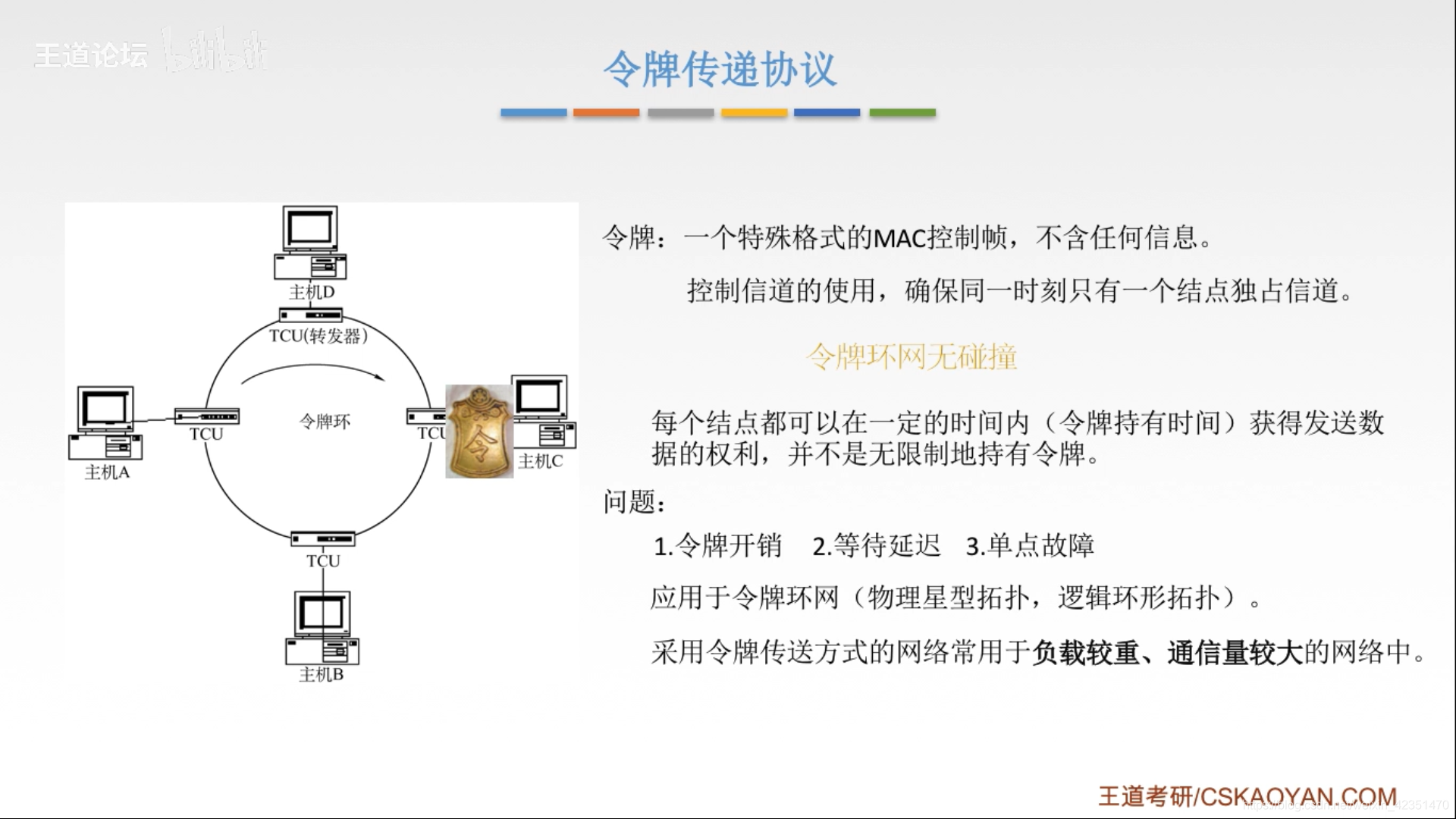

  • 令牌环网：
    逻辑(想象中信道上的传输)上的结构是环形；物理(实际)上的结构为星型
    在这里插入图片描述

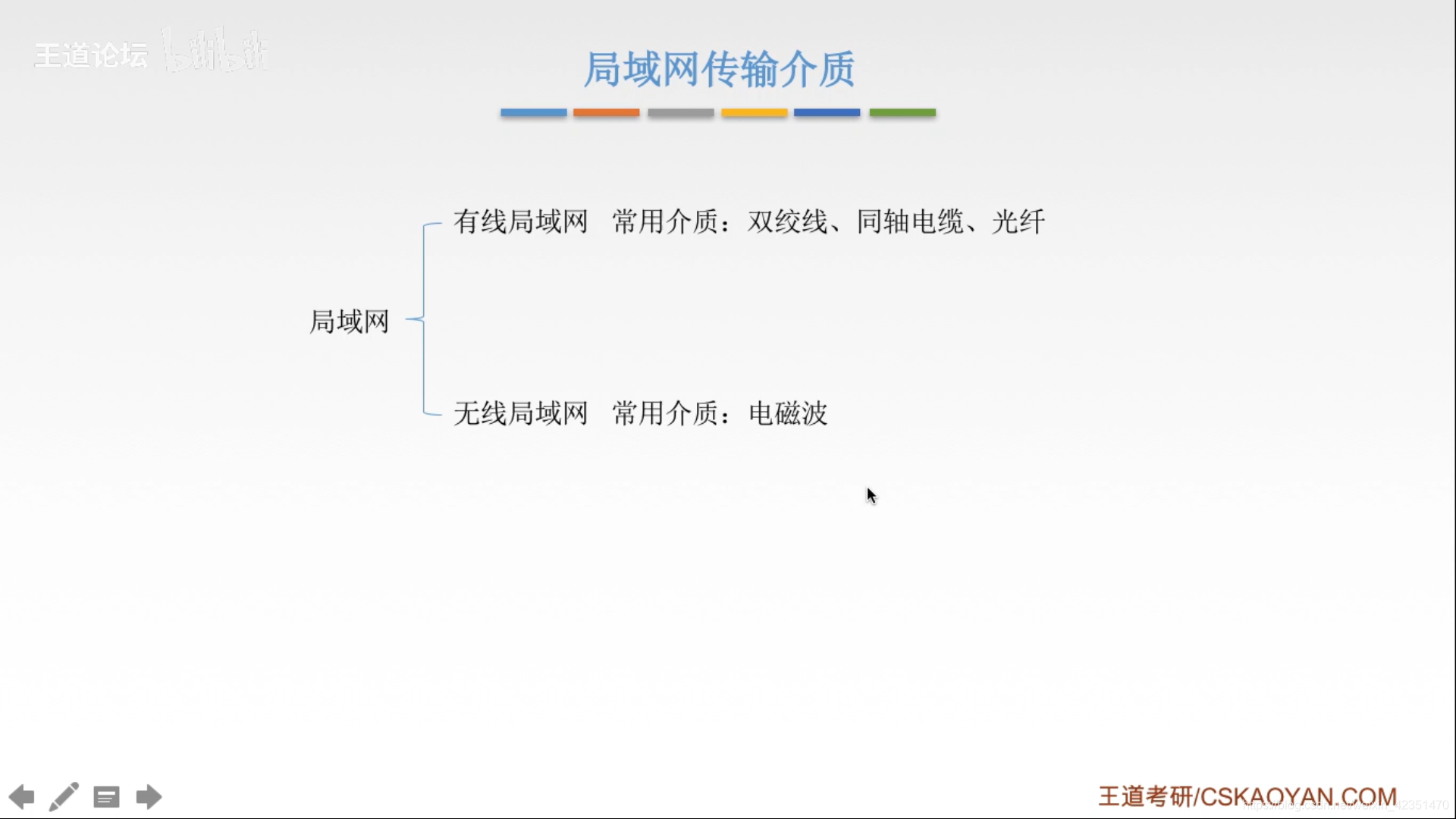

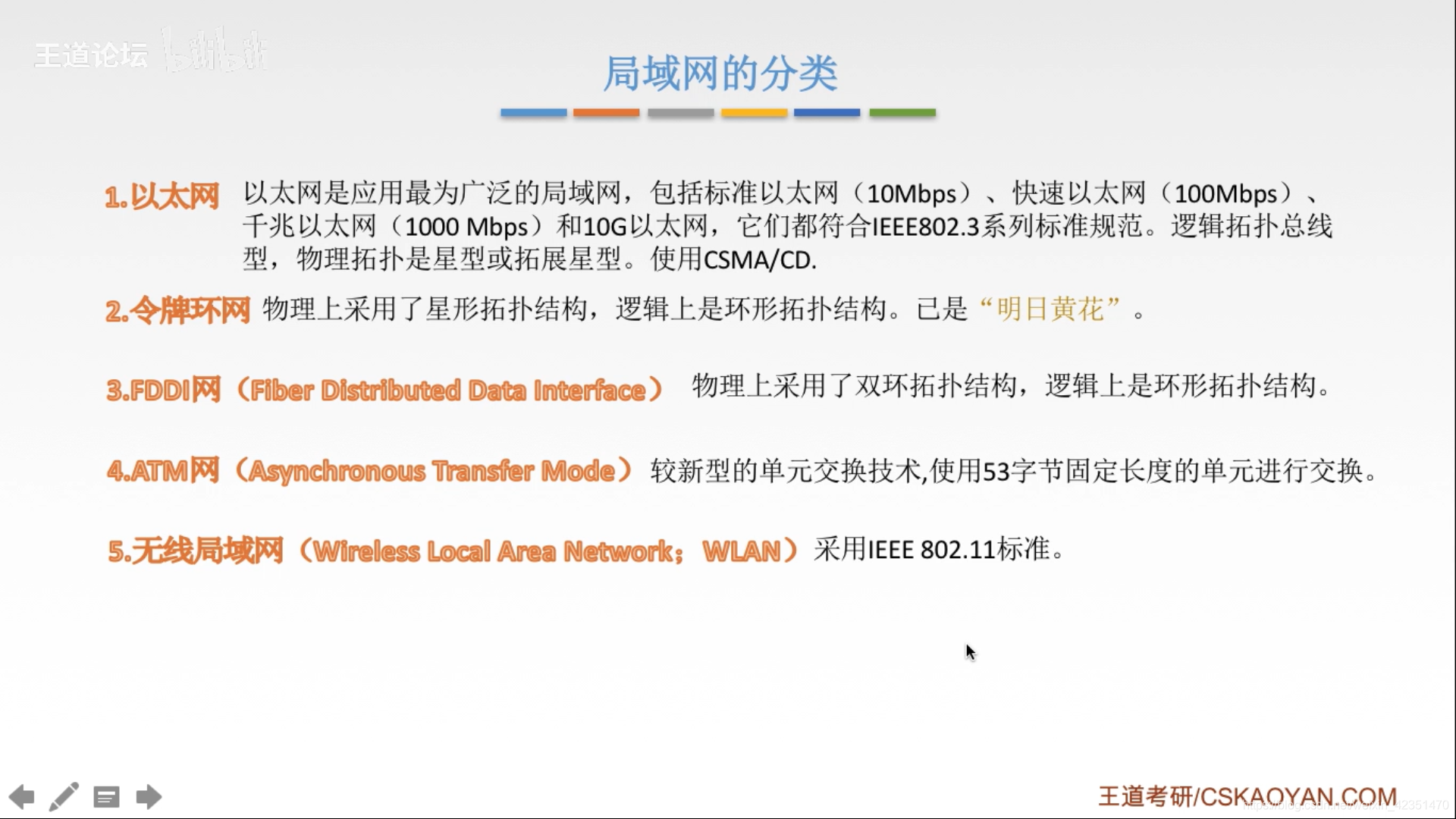

局域网的分类

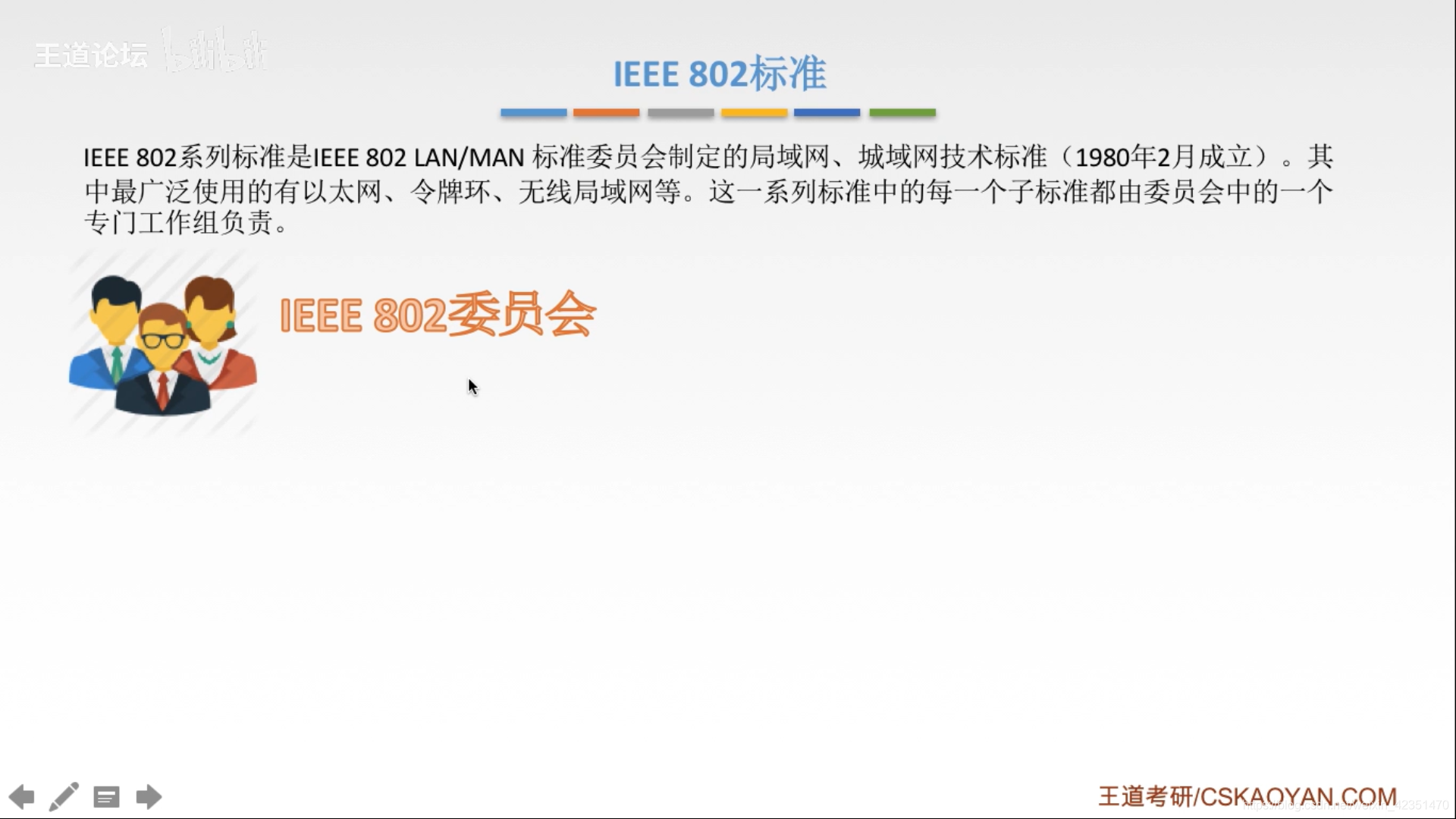

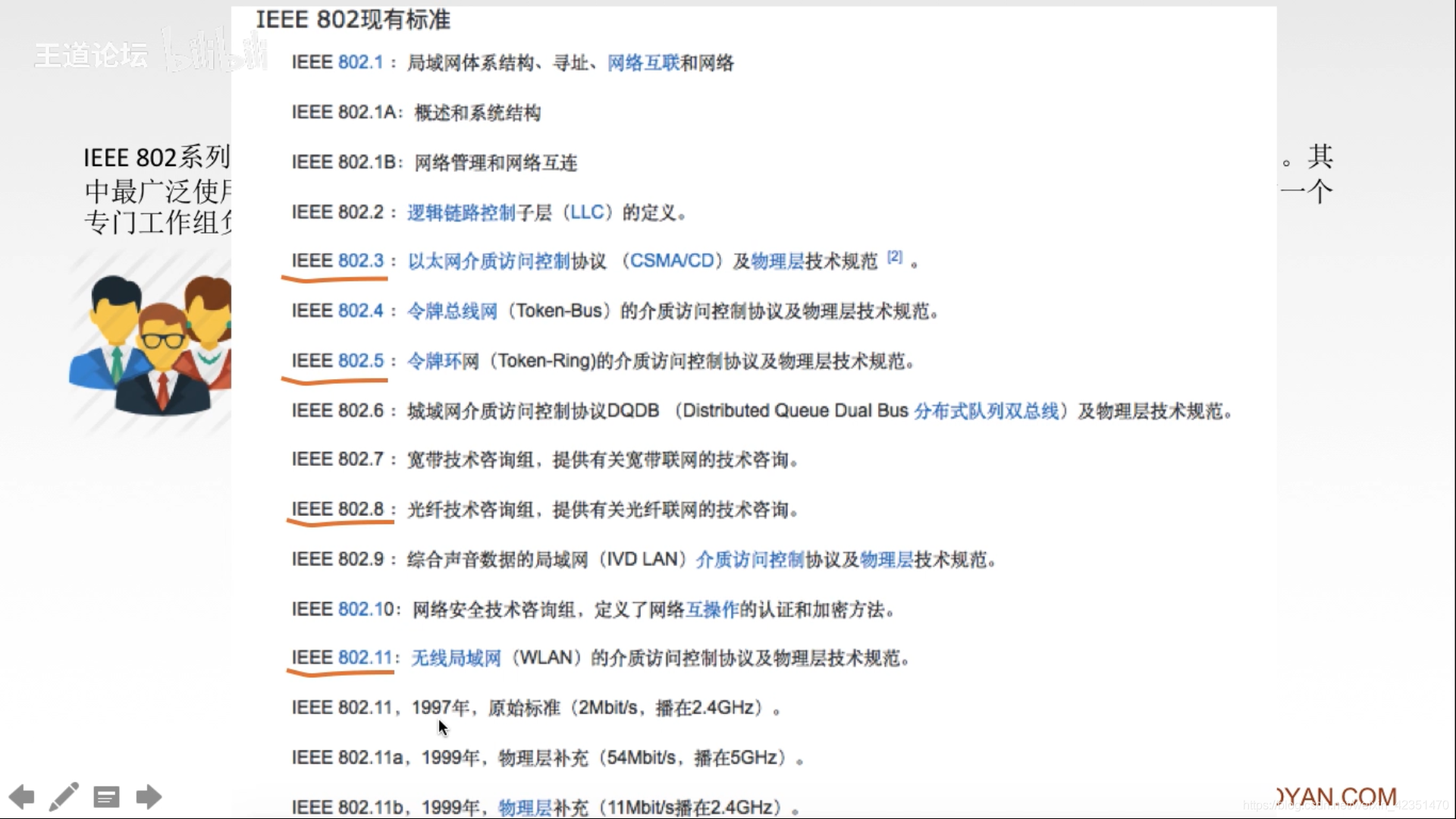

  • 以太网：IEEE 802.3标准
    令牌环网：造价太高
    FDDI网：光纤分布式数据接口，IEEE 802.8 标准
    ATM网：在此网中交换信息的单元长度不可变
    无线局域网 WLAN：IEEE 802.11 标准，wifi是无线局域网的一种应用，wifi更局限一些

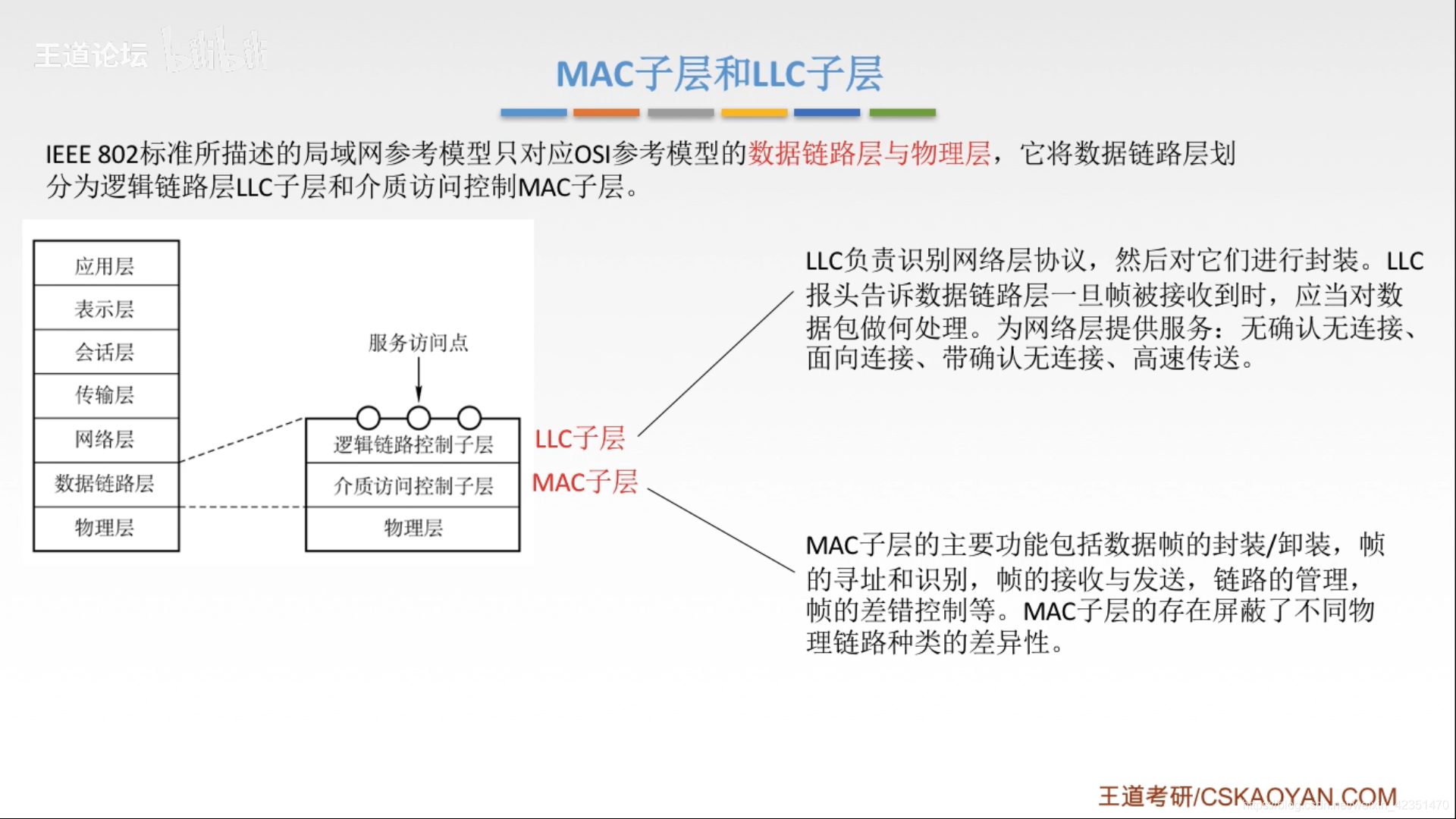

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

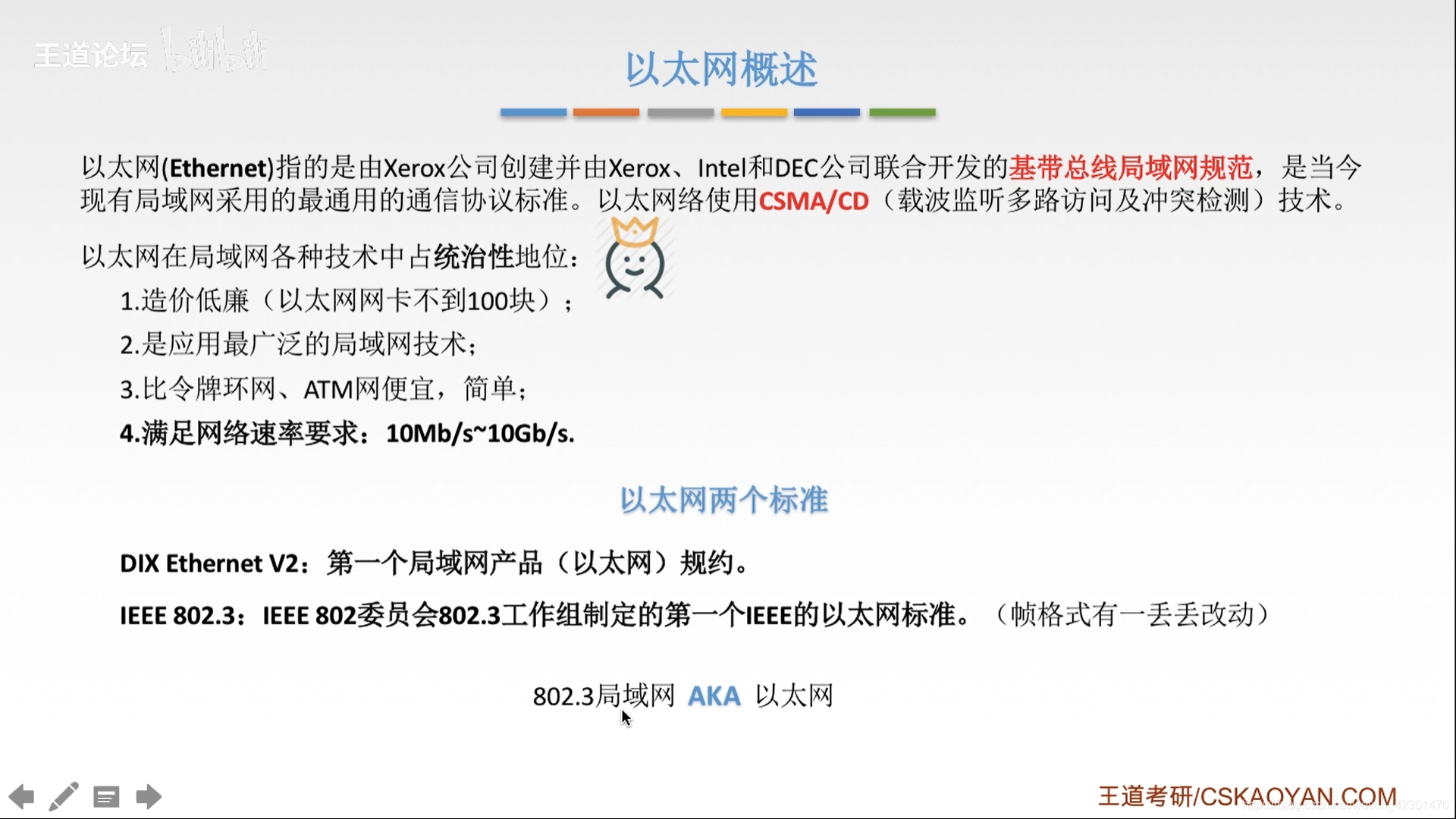

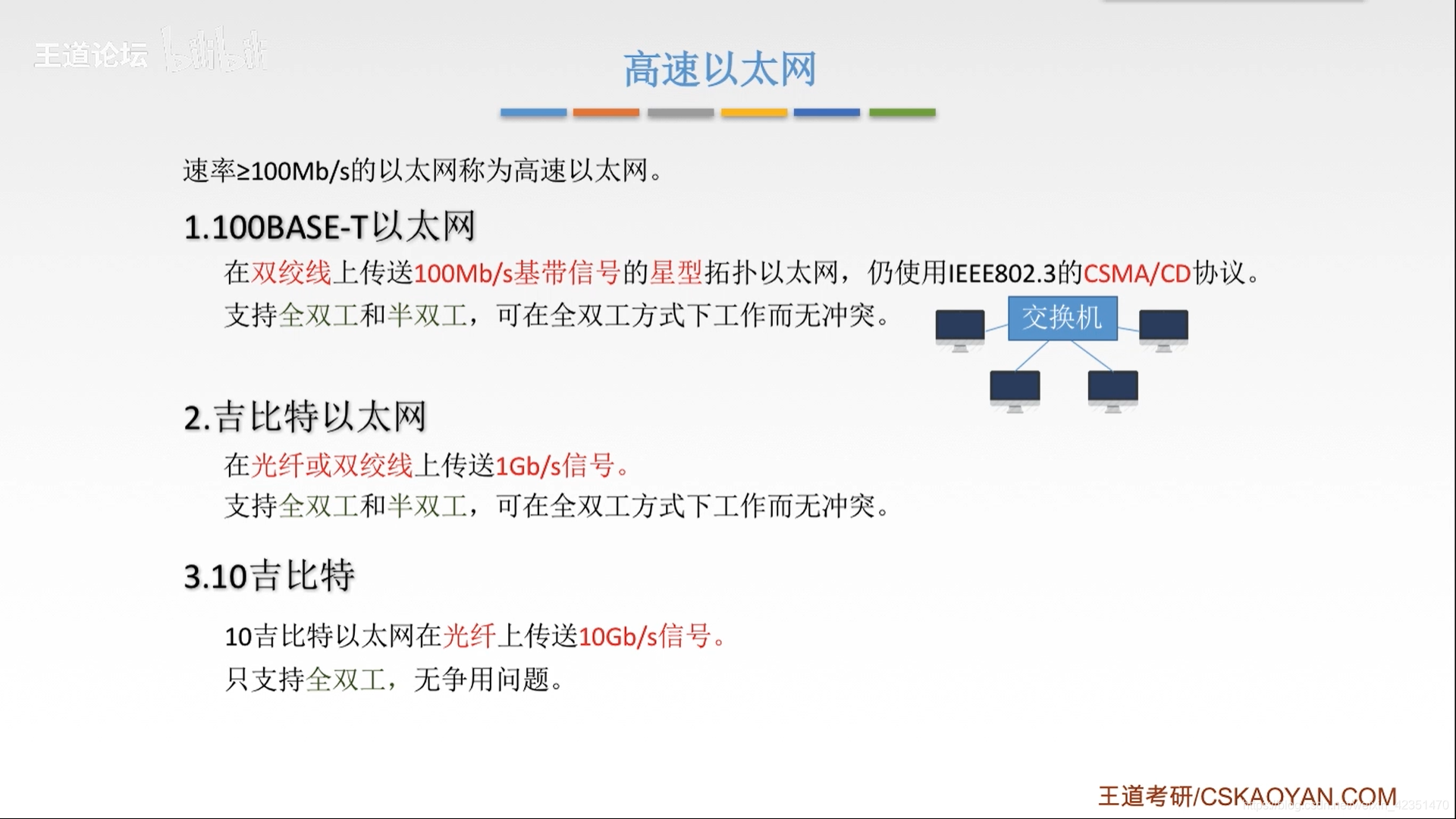

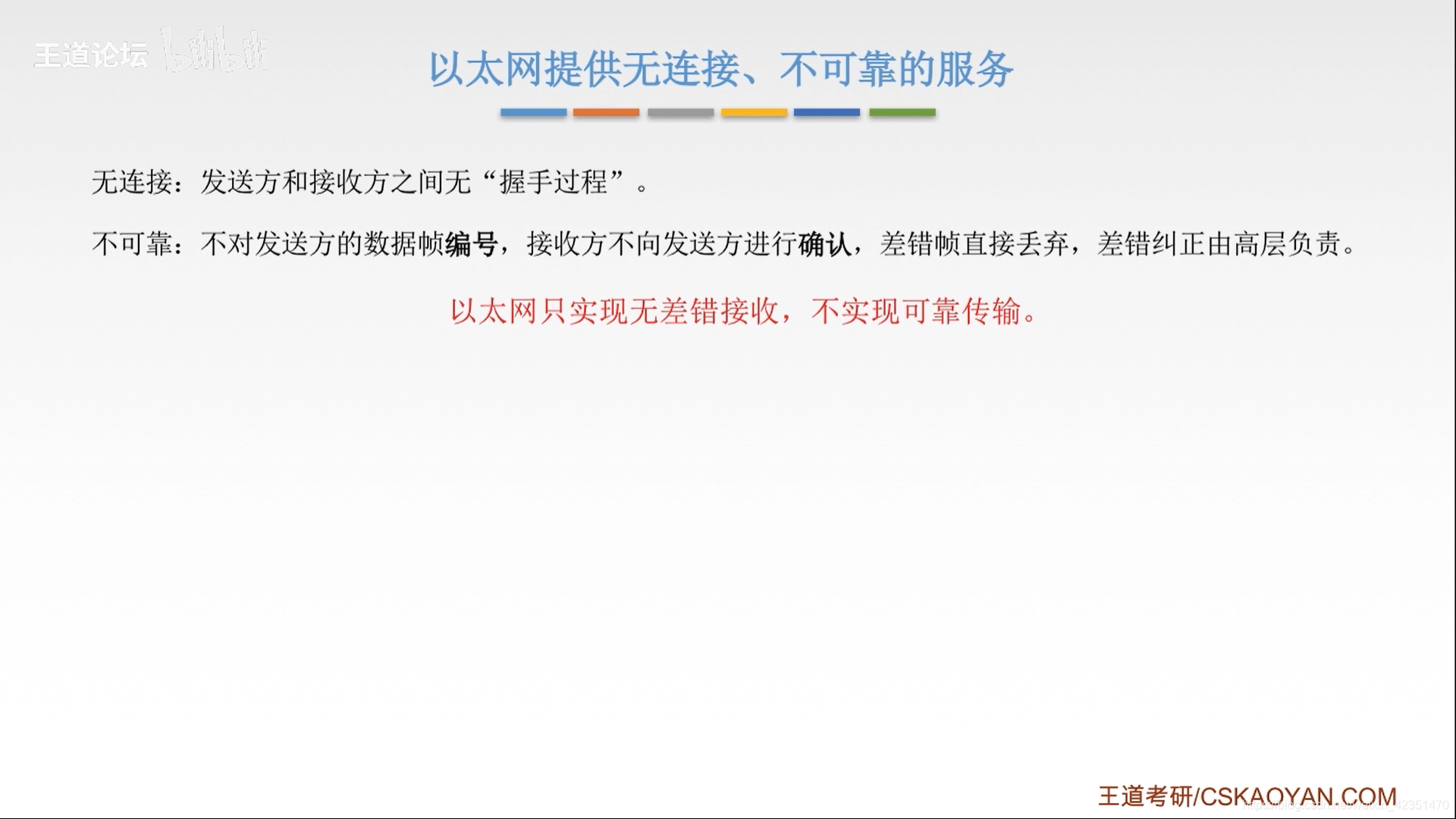

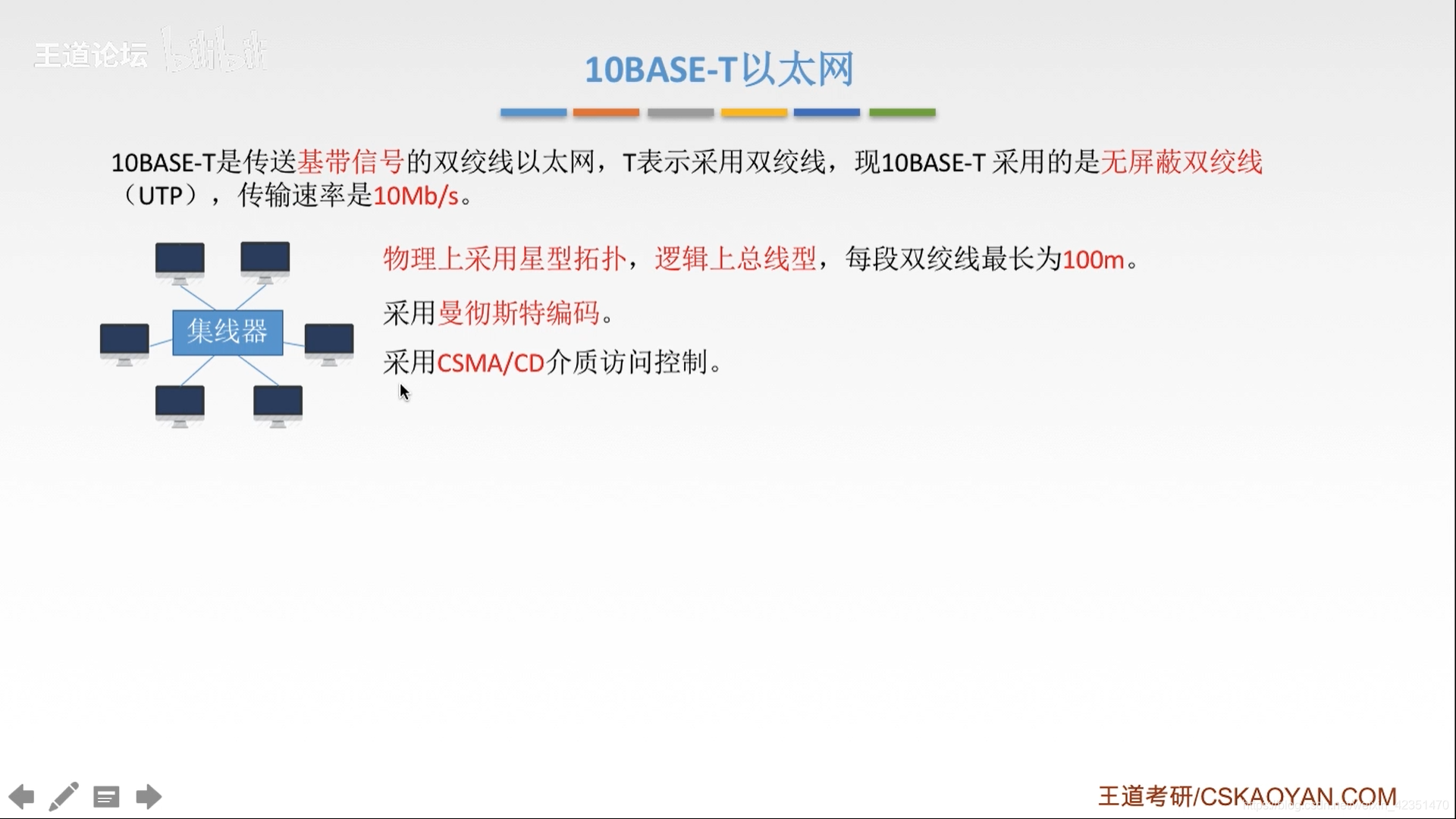

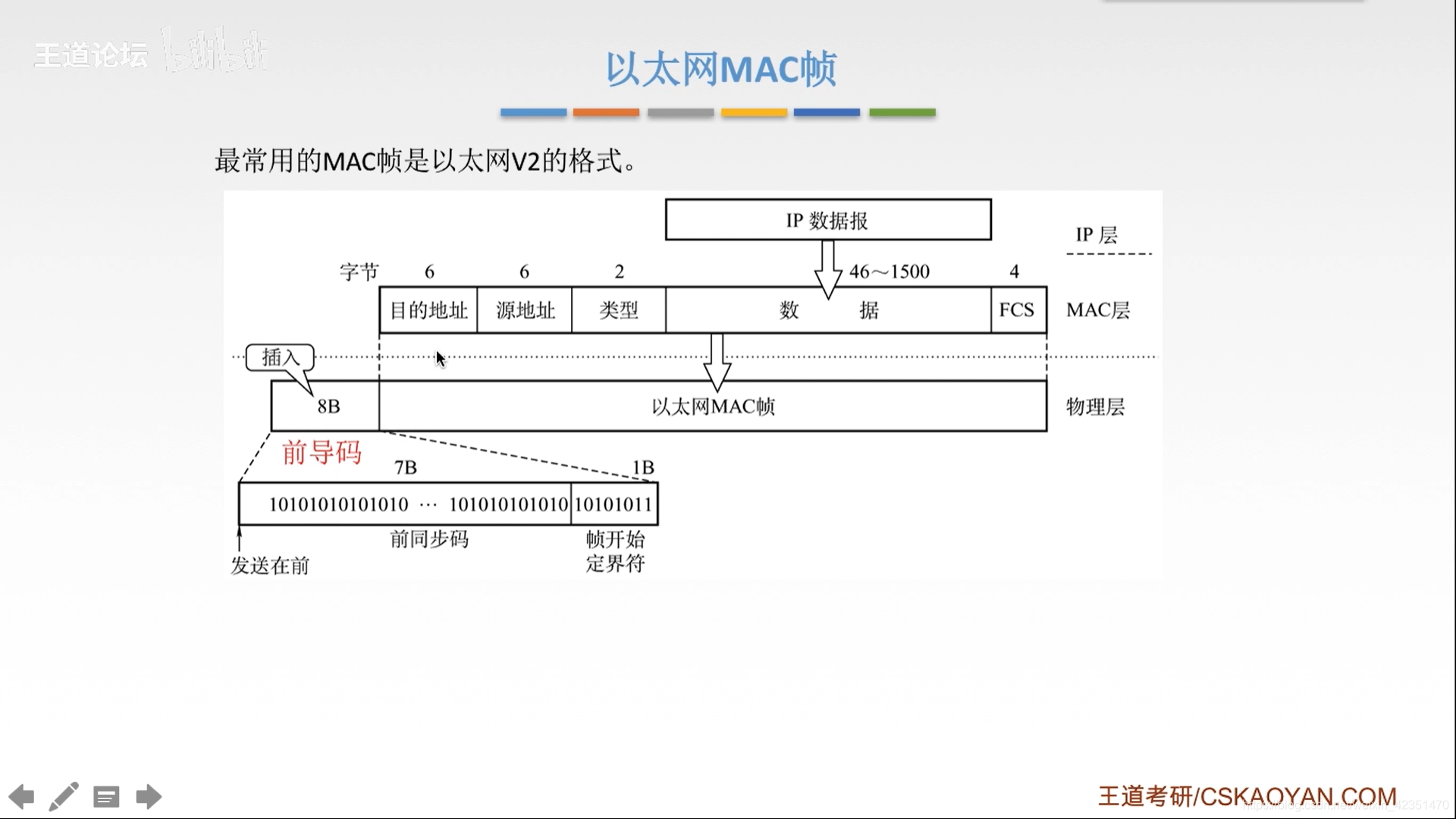

以太网 802.3

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

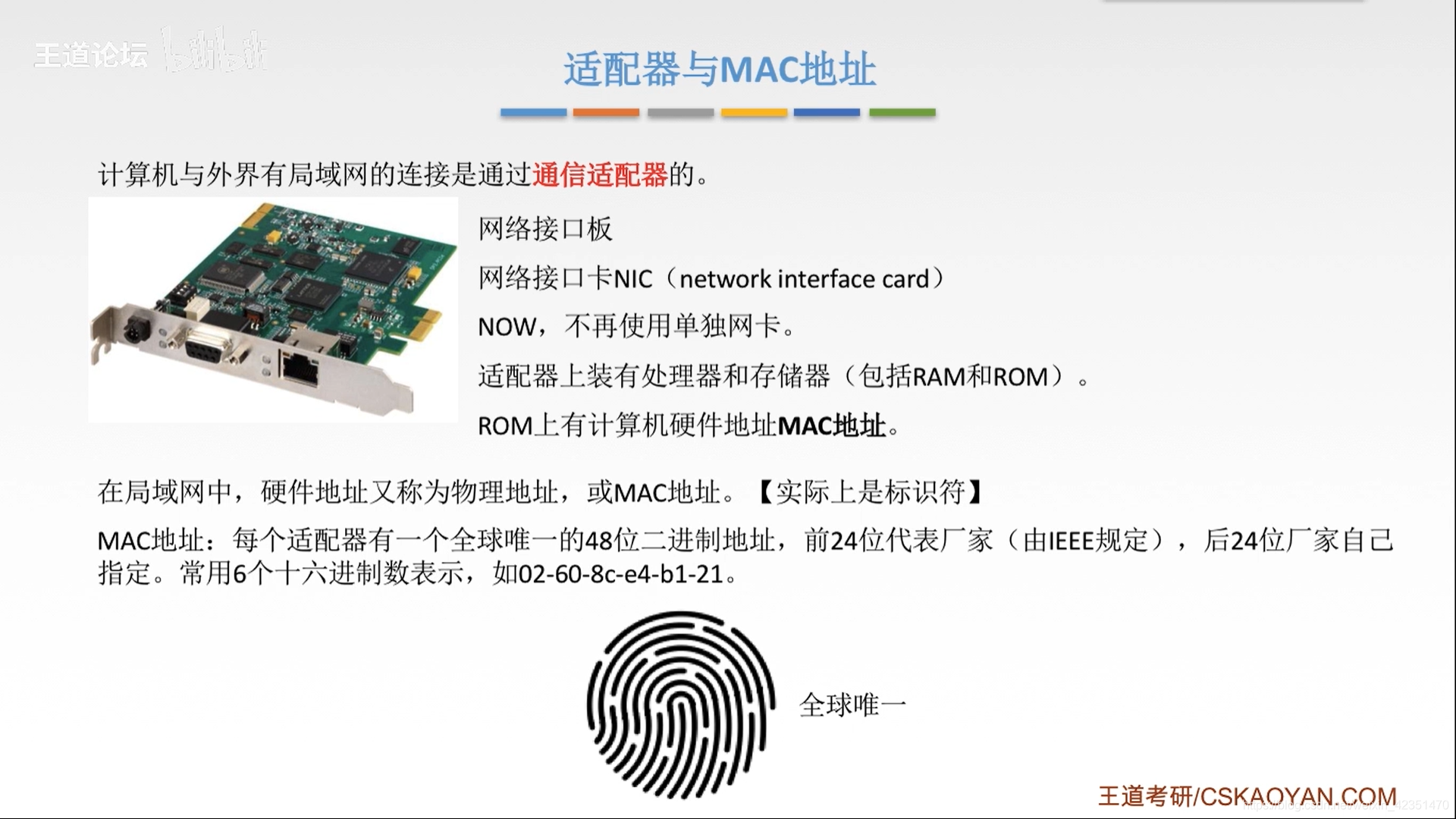

  • 使用MAC地址查询是否为正品
    在这里插入图片描述
  • 目的地址 3 种形式：
    1.单播地址：一个专有的MAC地址
    2.广播地址
    3.多播地址
    类型：指明上方网络层使用的协议类型
    数据部分：46字节 ~ 1500字节
    数据链路层+头部数据+尾部数据，但是只有帧开始定界符，没有结束定界符：因为使用曼彻斯特编码，结束时电压不再改变，很好确认
    在这里插入图片描述

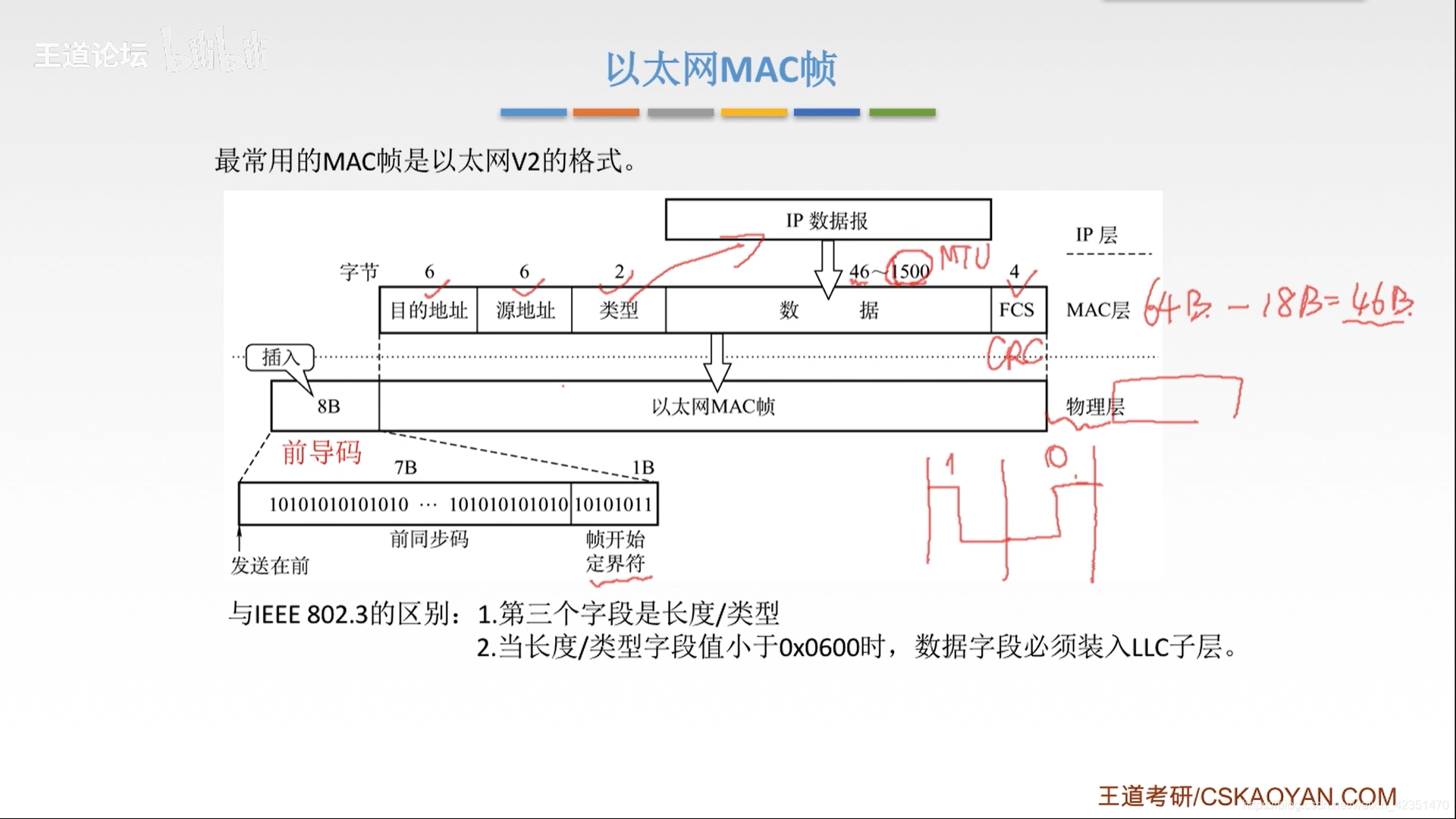

  • IEEE 802.3 规定的以太网MAC帧格式：
    在这里插入图片描述
    在这里插入图片描述
  • 以太网总结
    在这里插入图片描述

无线局域网 802.11

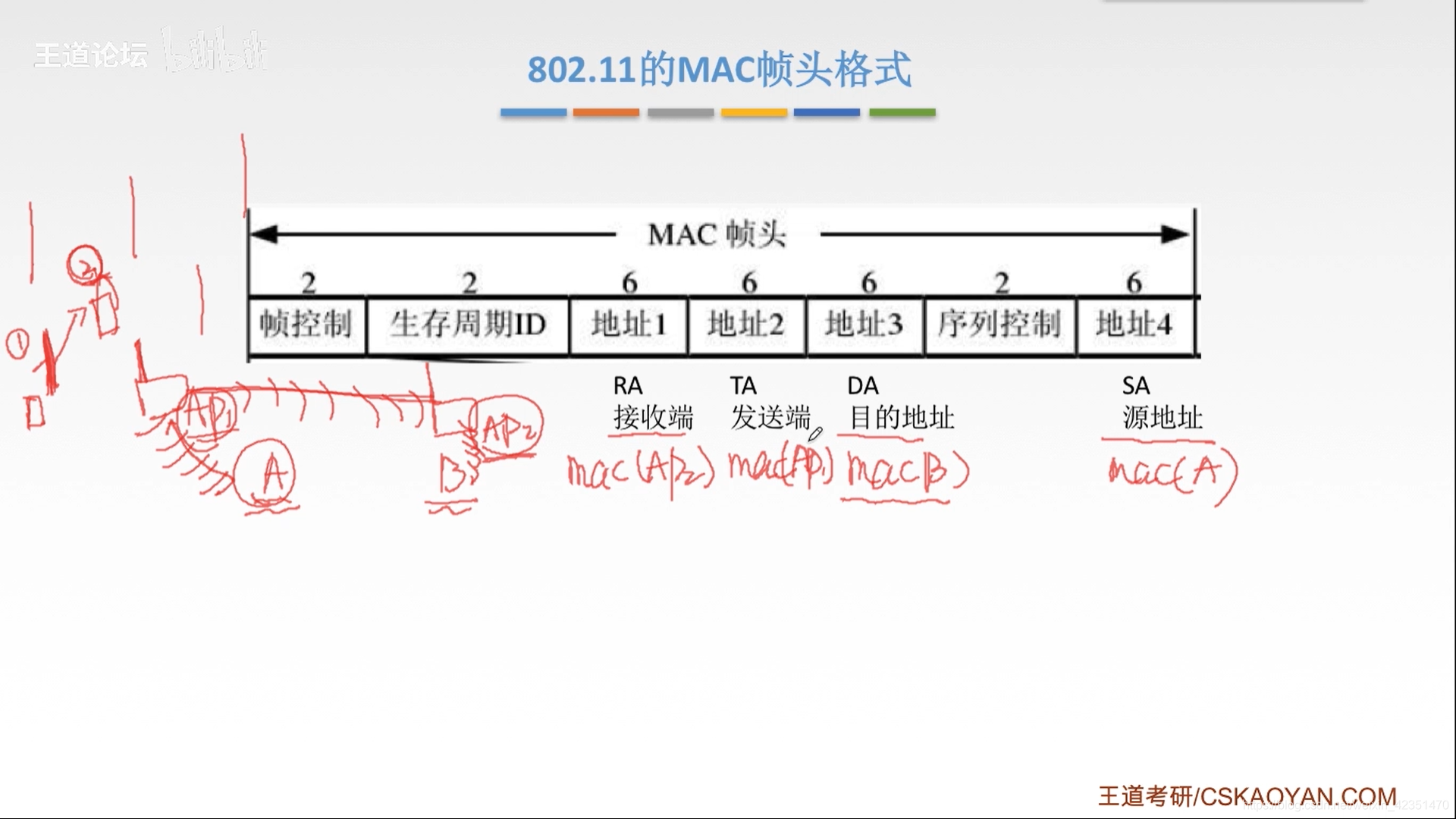

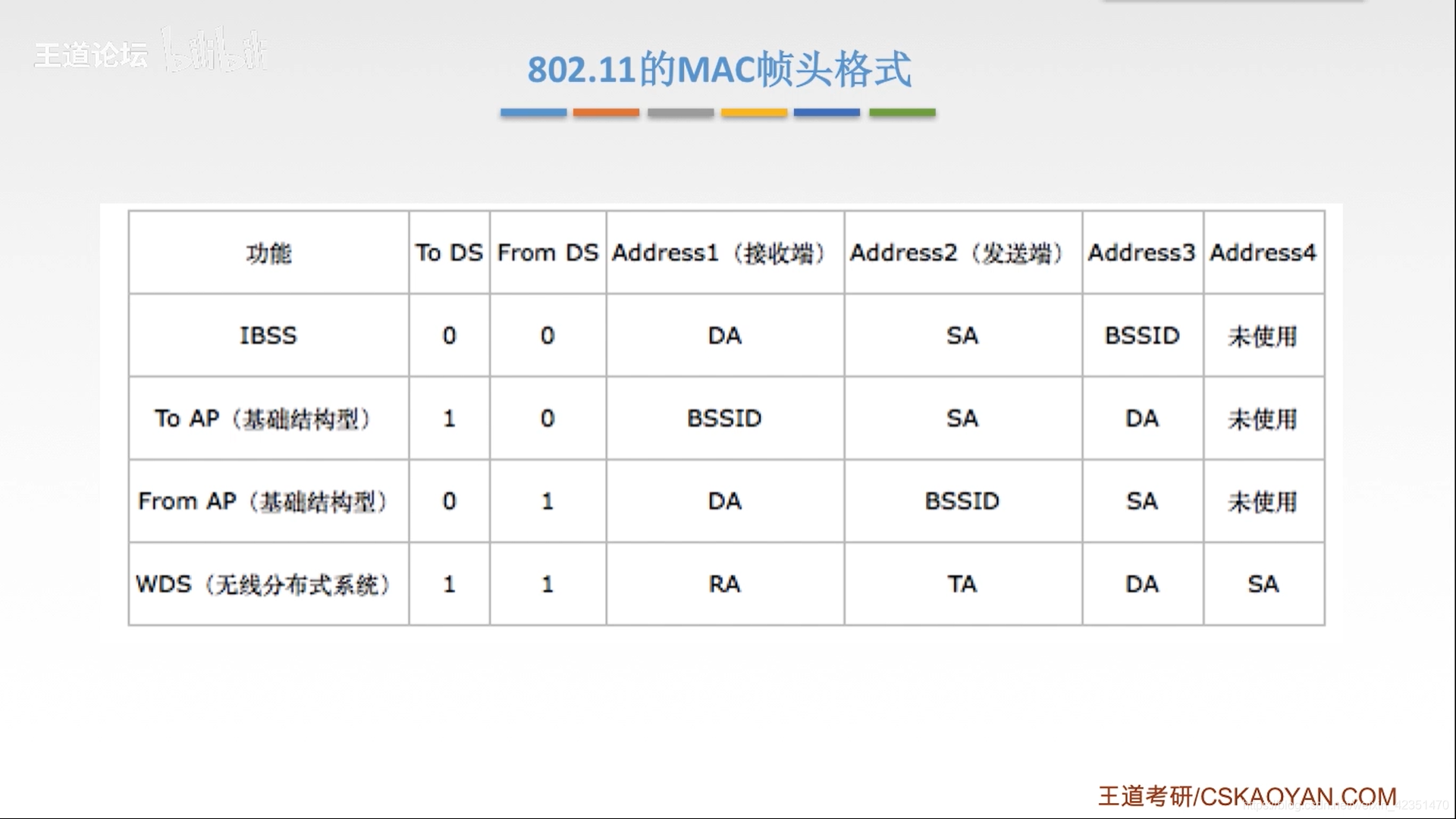

  • 802.11 的 MAC 帧头格式
    距离设备较近的基站：地址1_接收端RA、地址2_发送端TA
    设备上的MAC地址：地址3_目的地址DA、地址4_源地址SA
    在这里插入图片描述
  • 标准中有 4 类不同的帧格式：
    AP —— 基站
    在这里插入图片描述

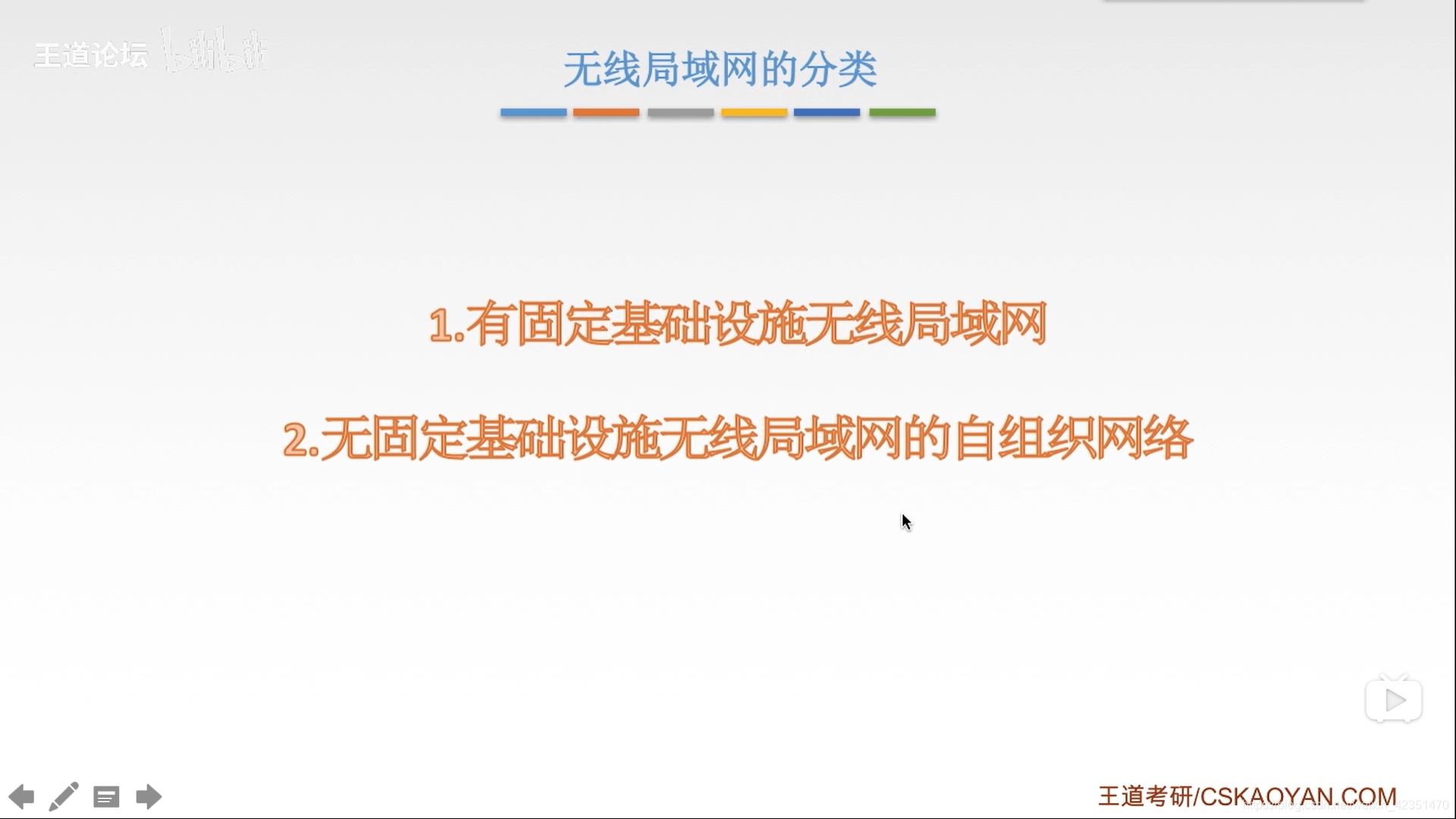

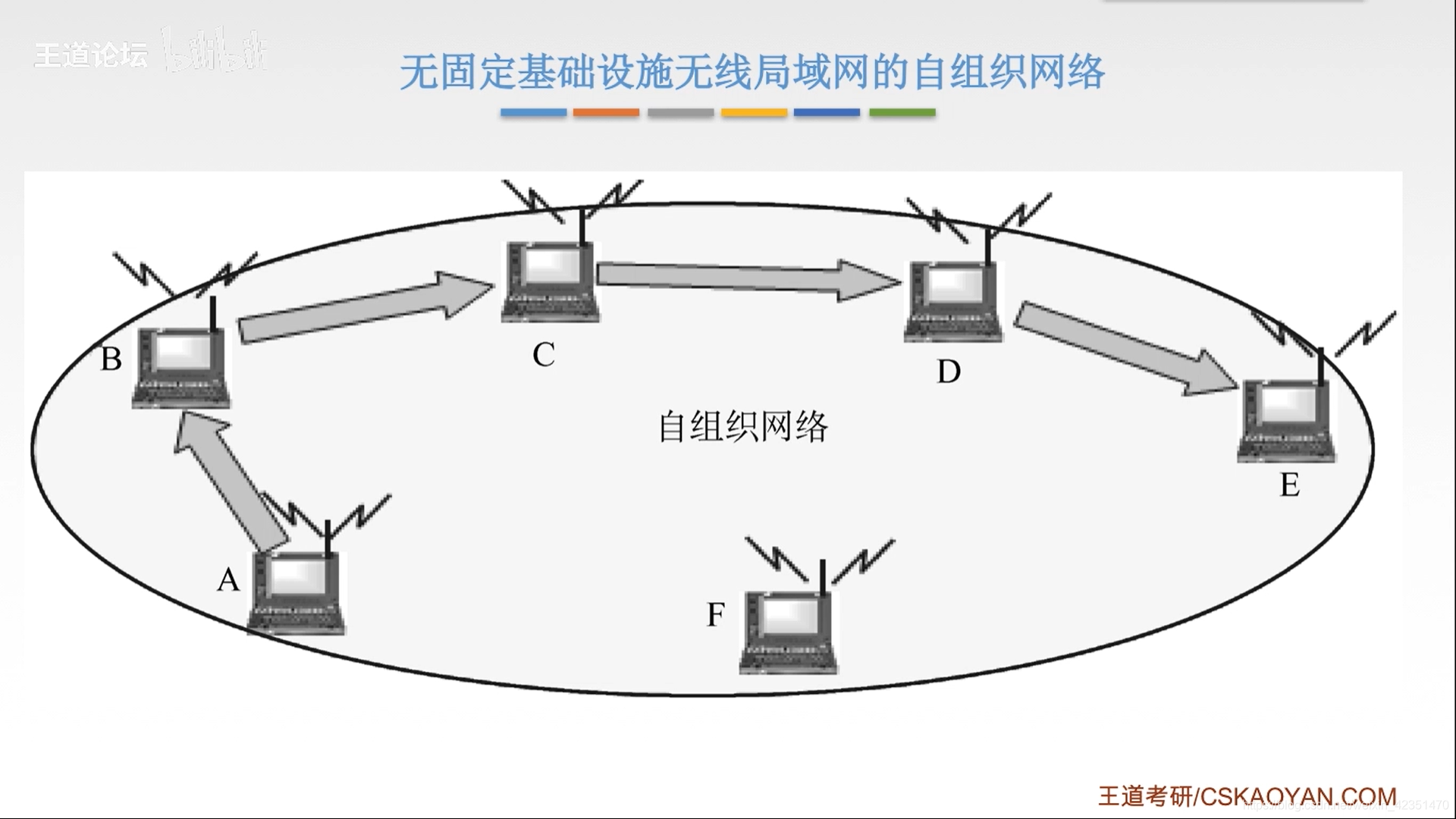

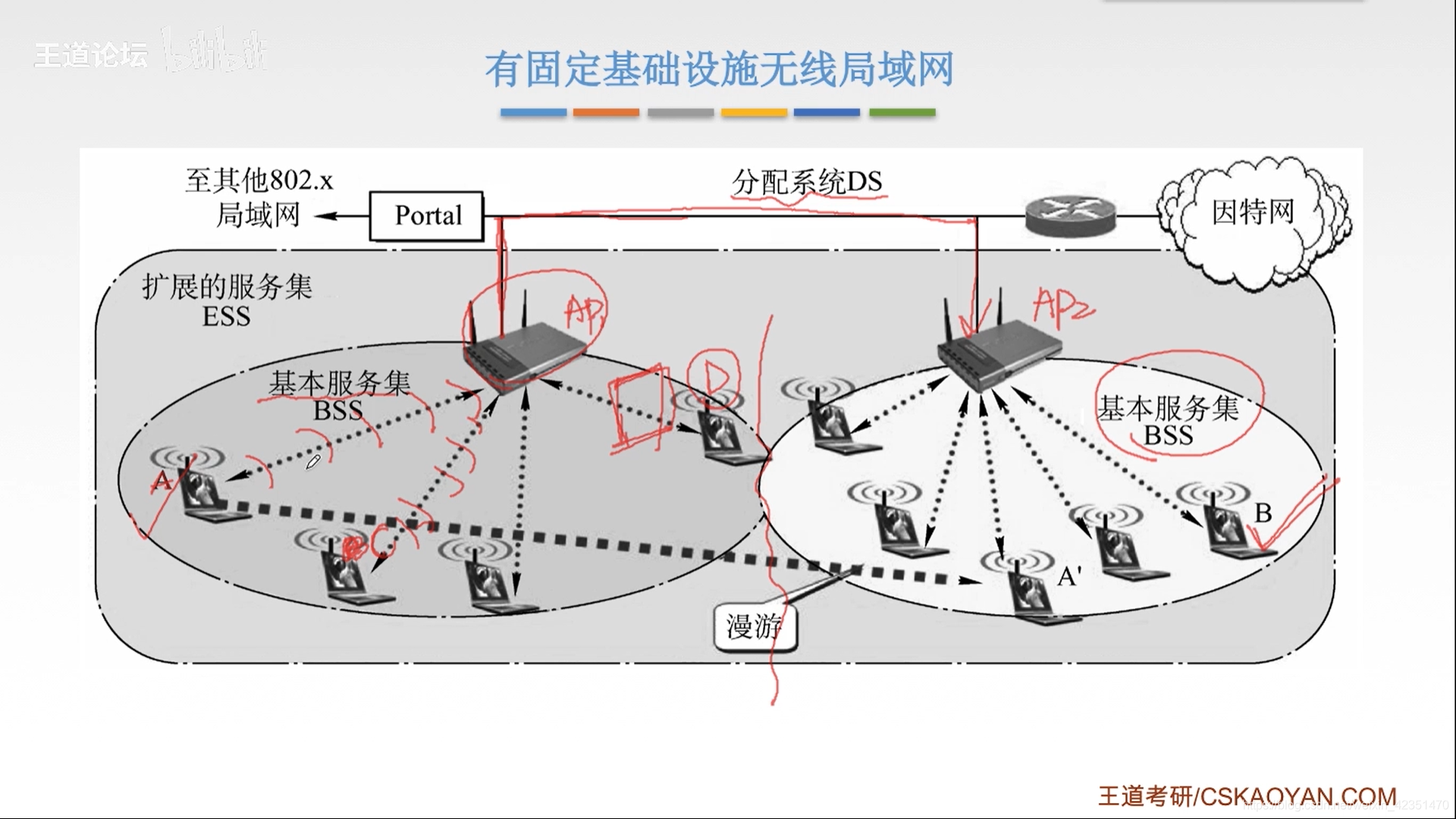

  • 无线局域网的分类：
    在这里插入图片描述

在这里插入图片描述
2.
在这里插入图片描述

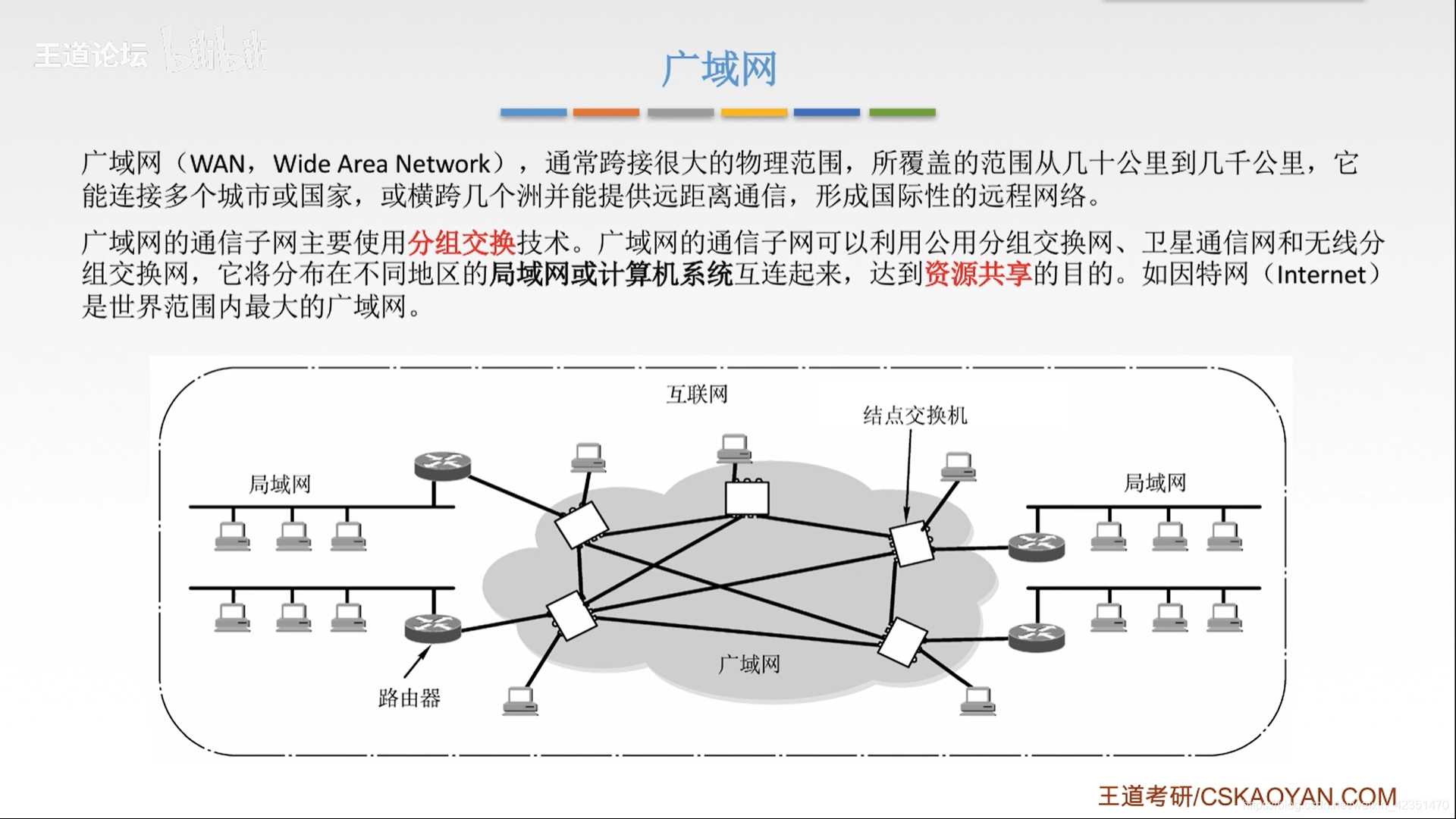

广域网 & 使用的链路层协议

  • 广域网可以由多个局域网组建而成
  • 覆盖的网络体系结构层次：
    局域网 只覆盖 物理层、链路层
    广域网 可以覆盖 物理层、链路层、、、网络层
  • 局域网 普遍采用 逻辑总线型的 多点接入技术
    广域网 通常采用 通过链路相连的点对点的 全双工/半双工 通信模式
  • 局域网强调数据传输
    广域网强调资源共享
  • 由于距离，广域网传播延迟 > 局域网
    在这里插入图片描述

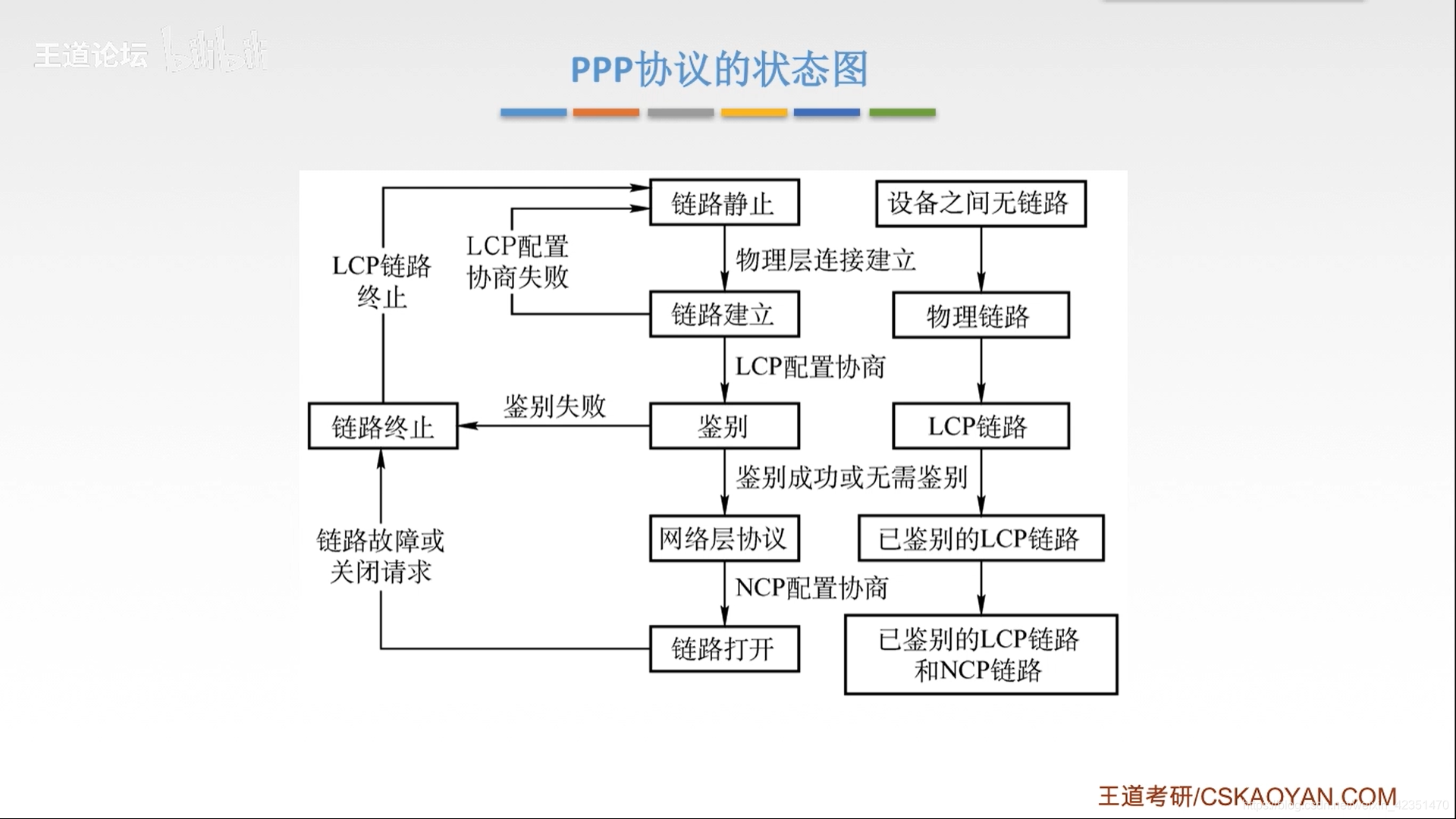

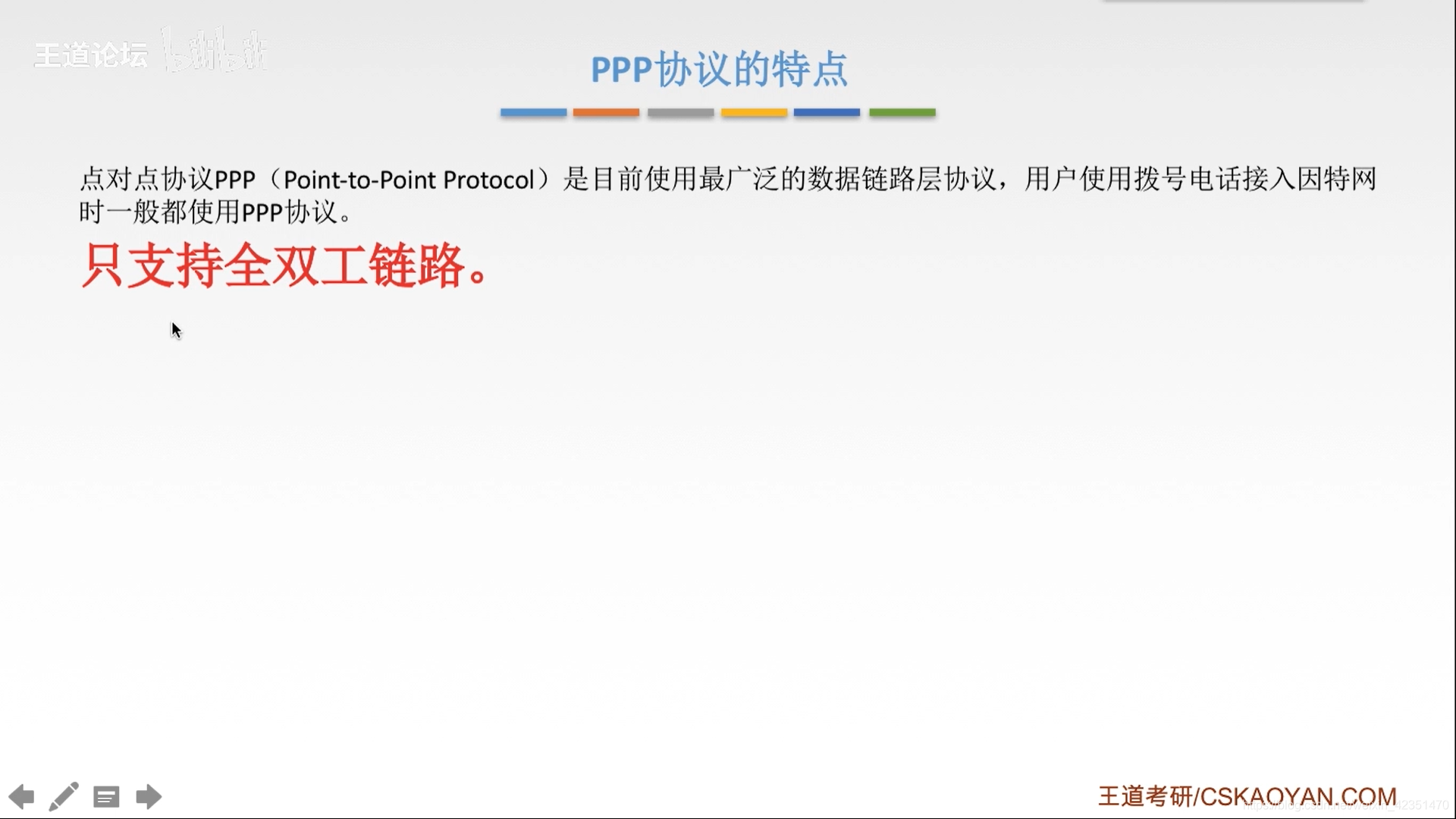

PPP协议：点对点

在这里插入图片描述

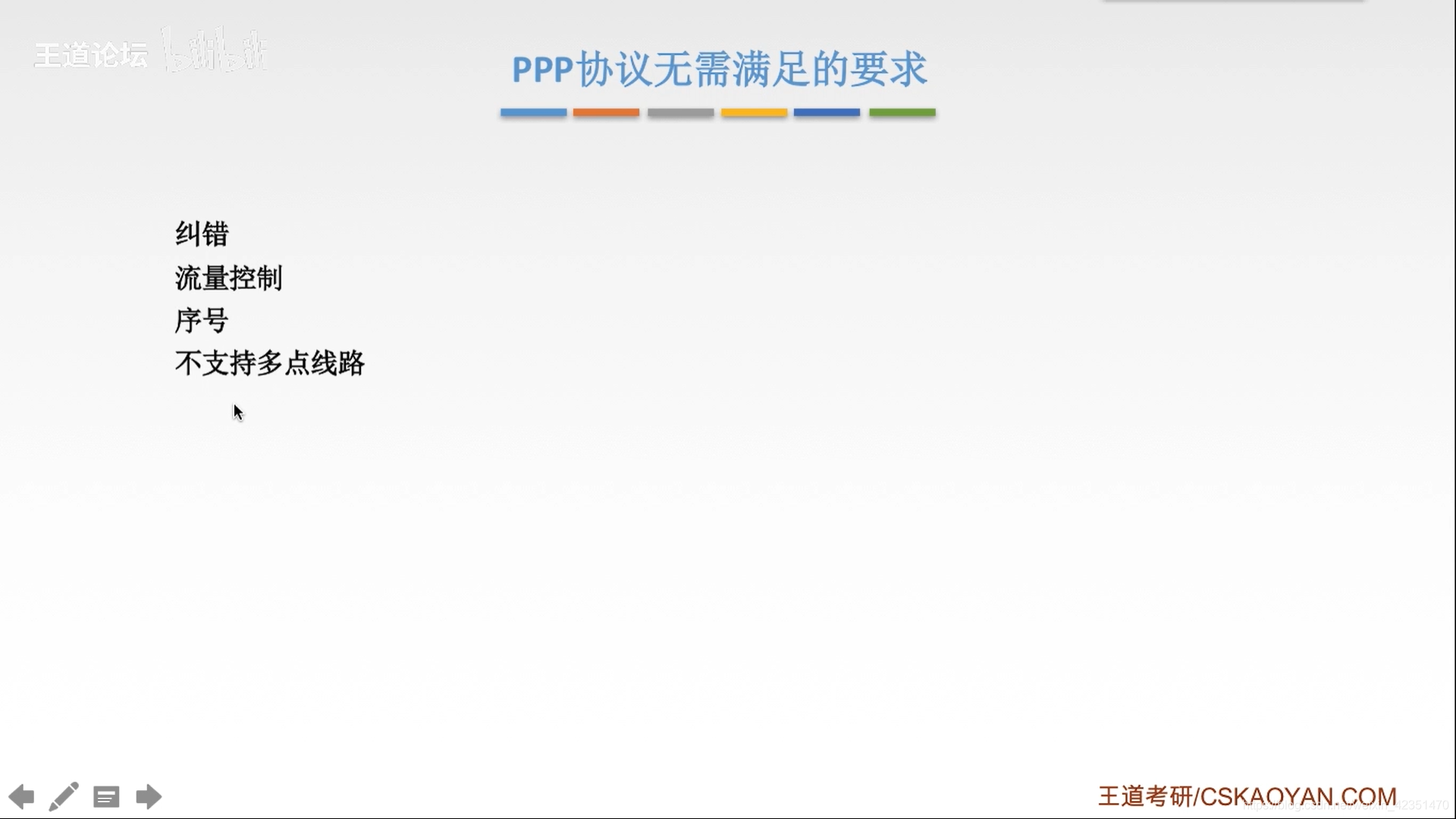

  • 链路层不需要实现 可靠传输的功能
    在这里插入图片描述
    在这里插入图片描述

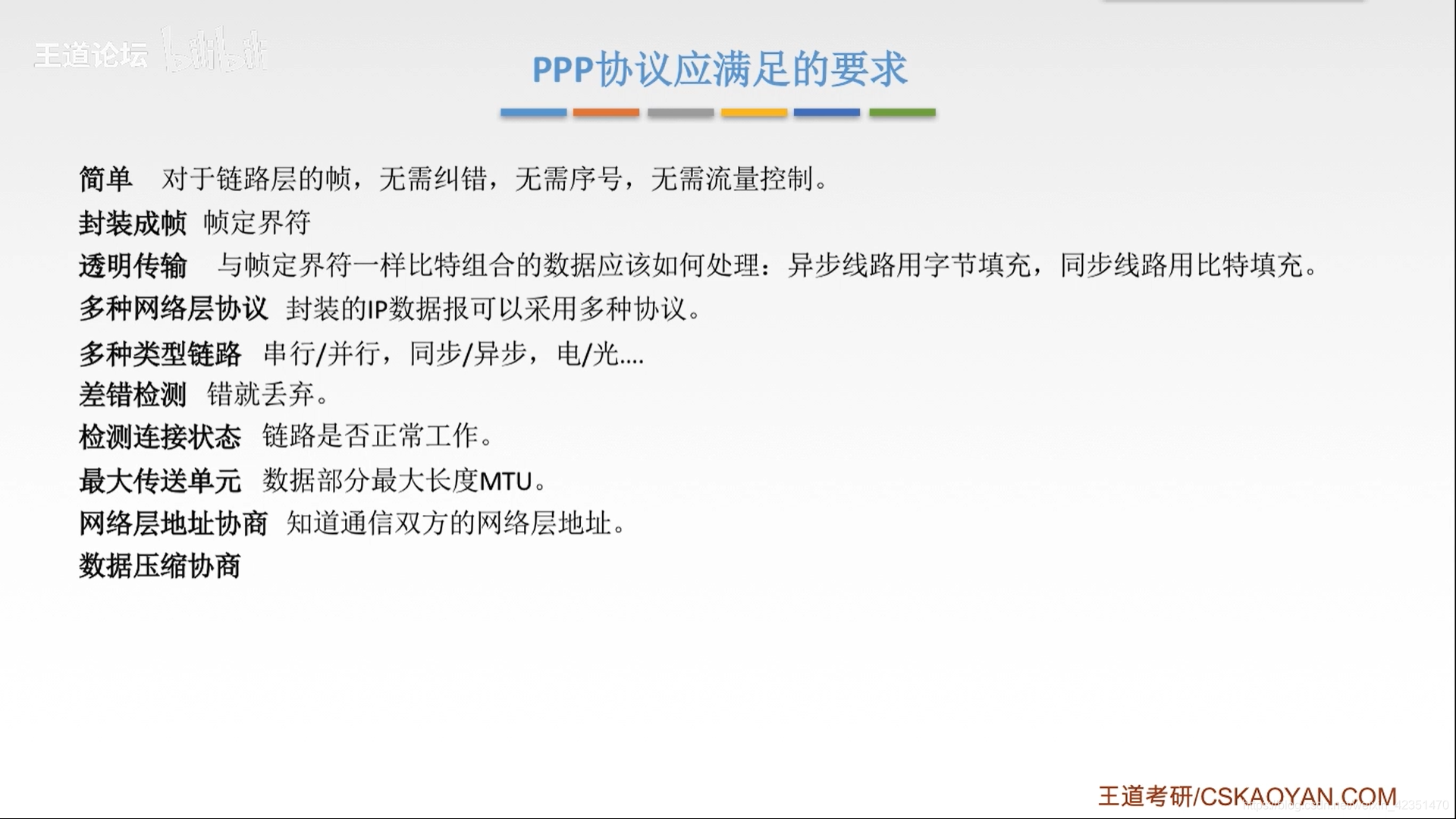

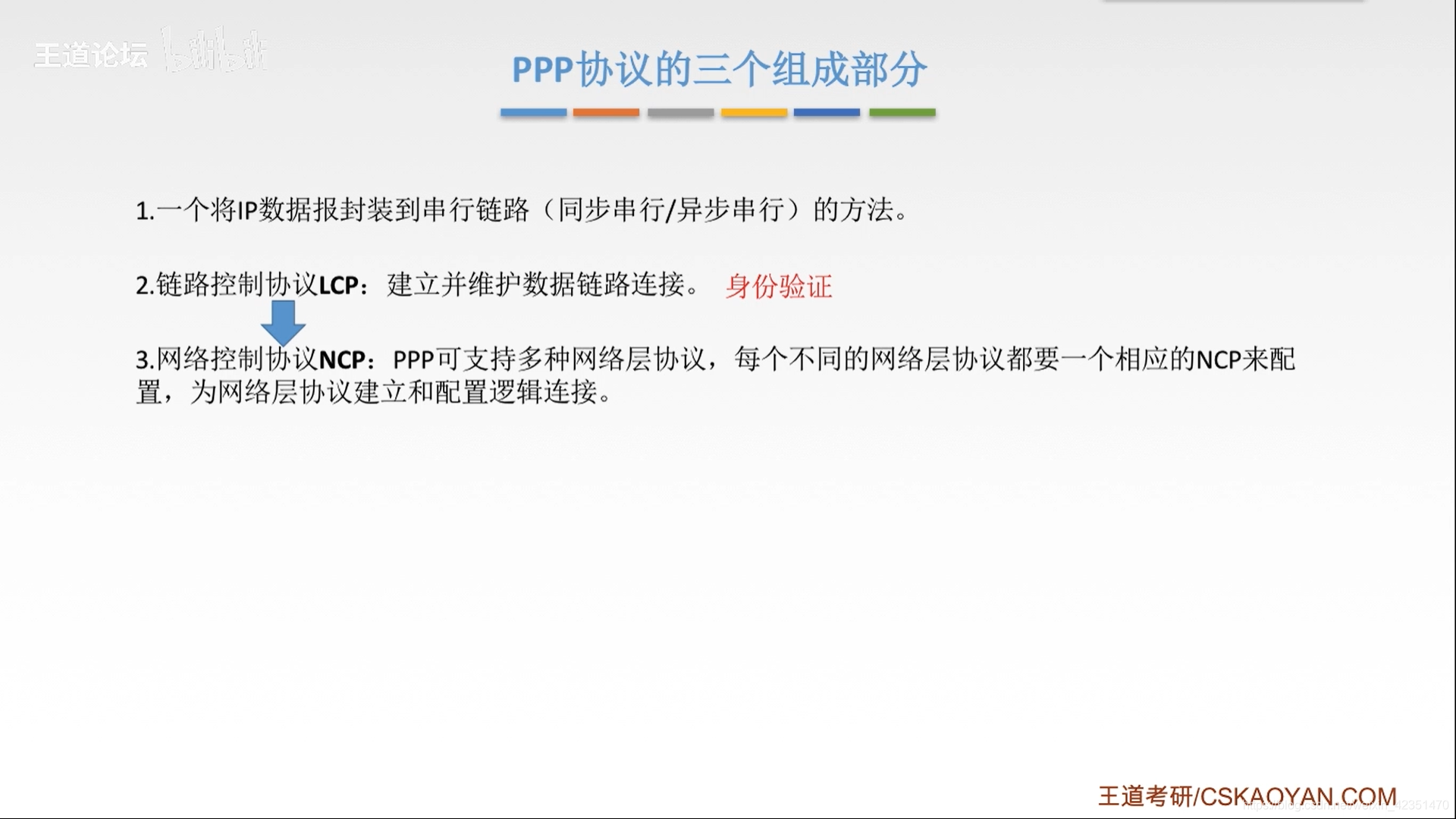

  • PPP 的组成部分
    在这里插入图片描述
    在这里插入图片描述

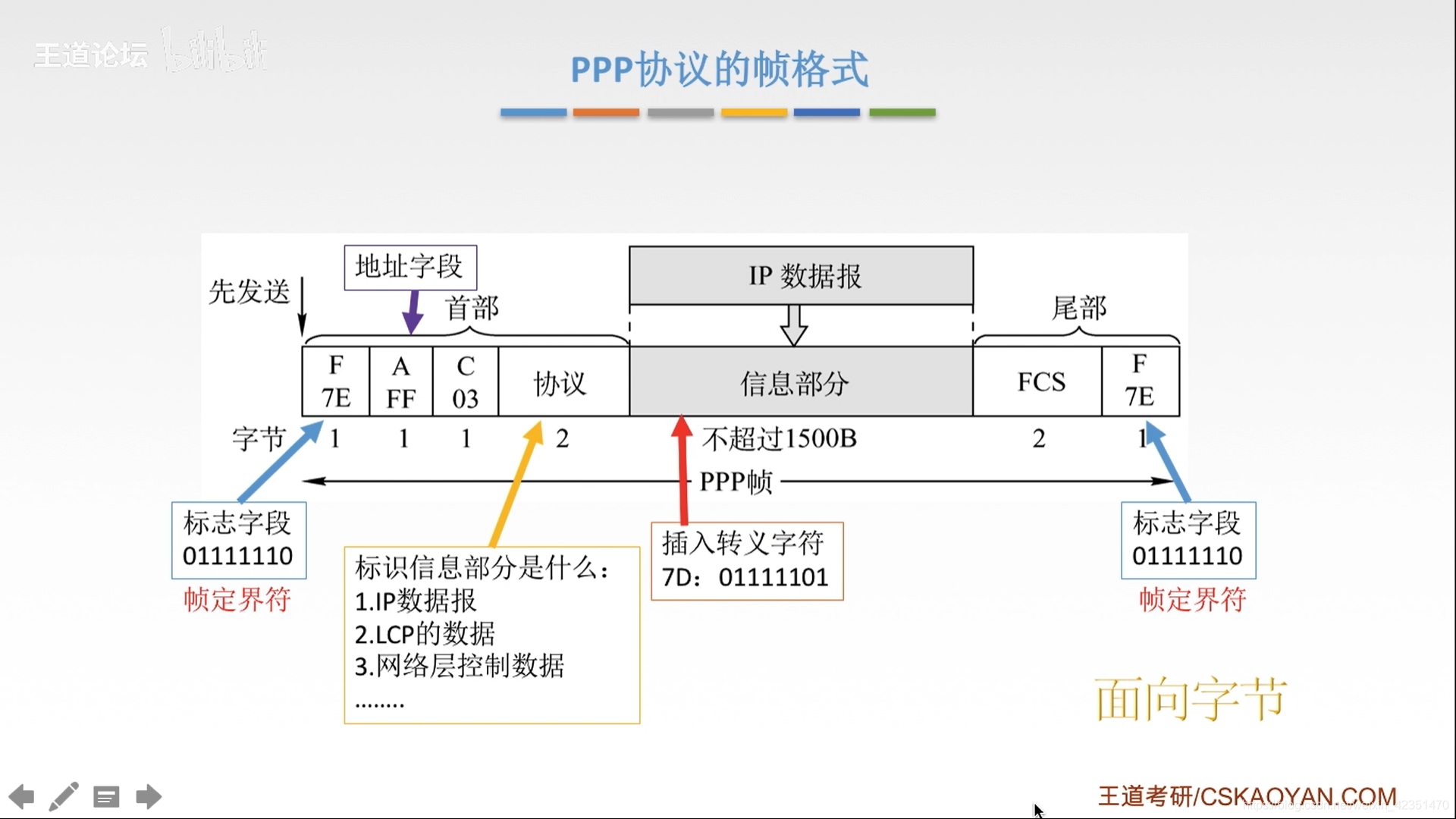

  • PPP 帧格式
    F：前后标志字段，即帧定界符 1
    A：地址字段，不携带有用信息 1
    C：控制字段，不携带有用信息 1
    协议字段 2
    信息部分
    FCS：验错序列 2
    在这里插入图片描述

HDLC 协议

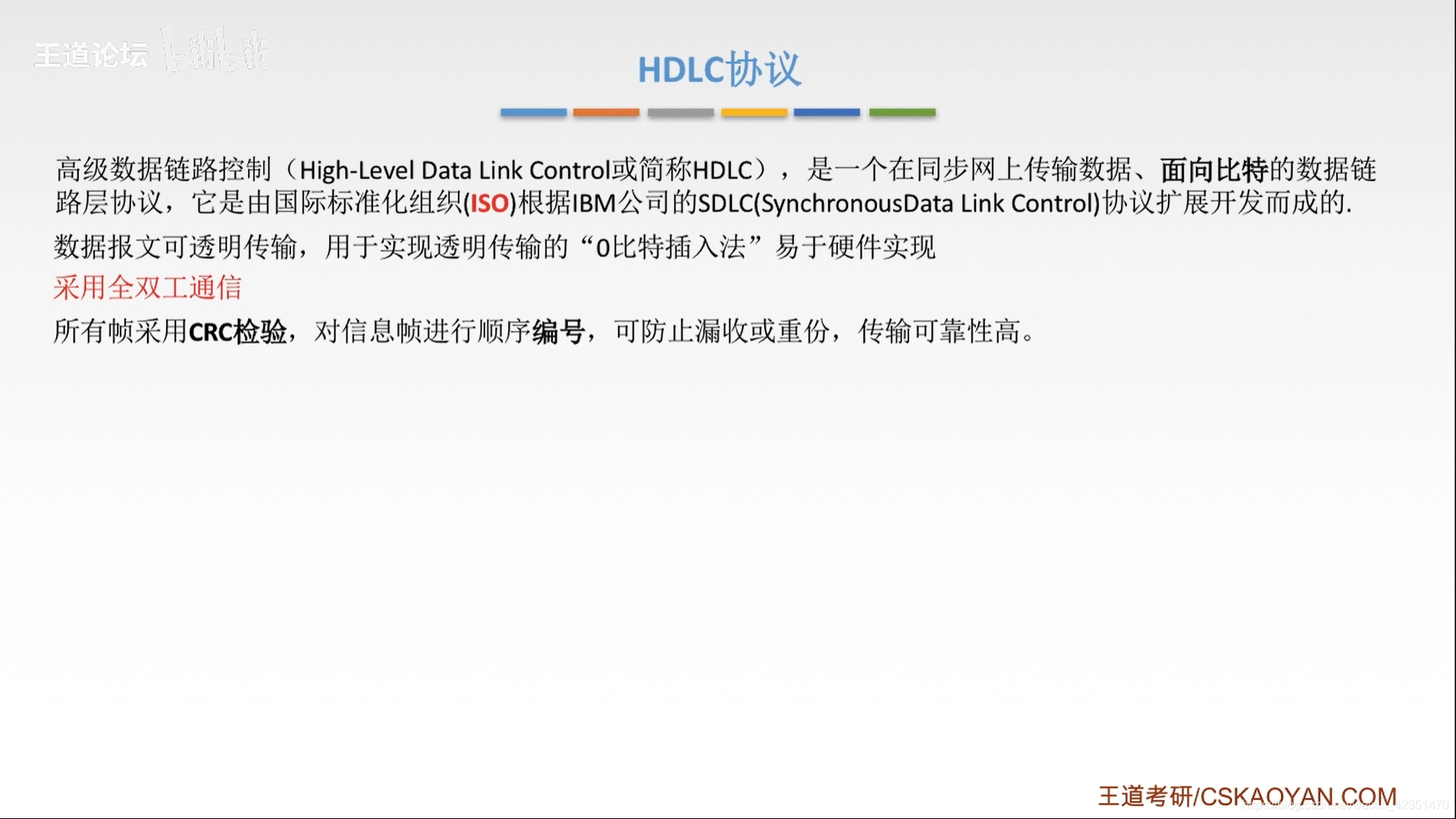

在这里插入图片描述

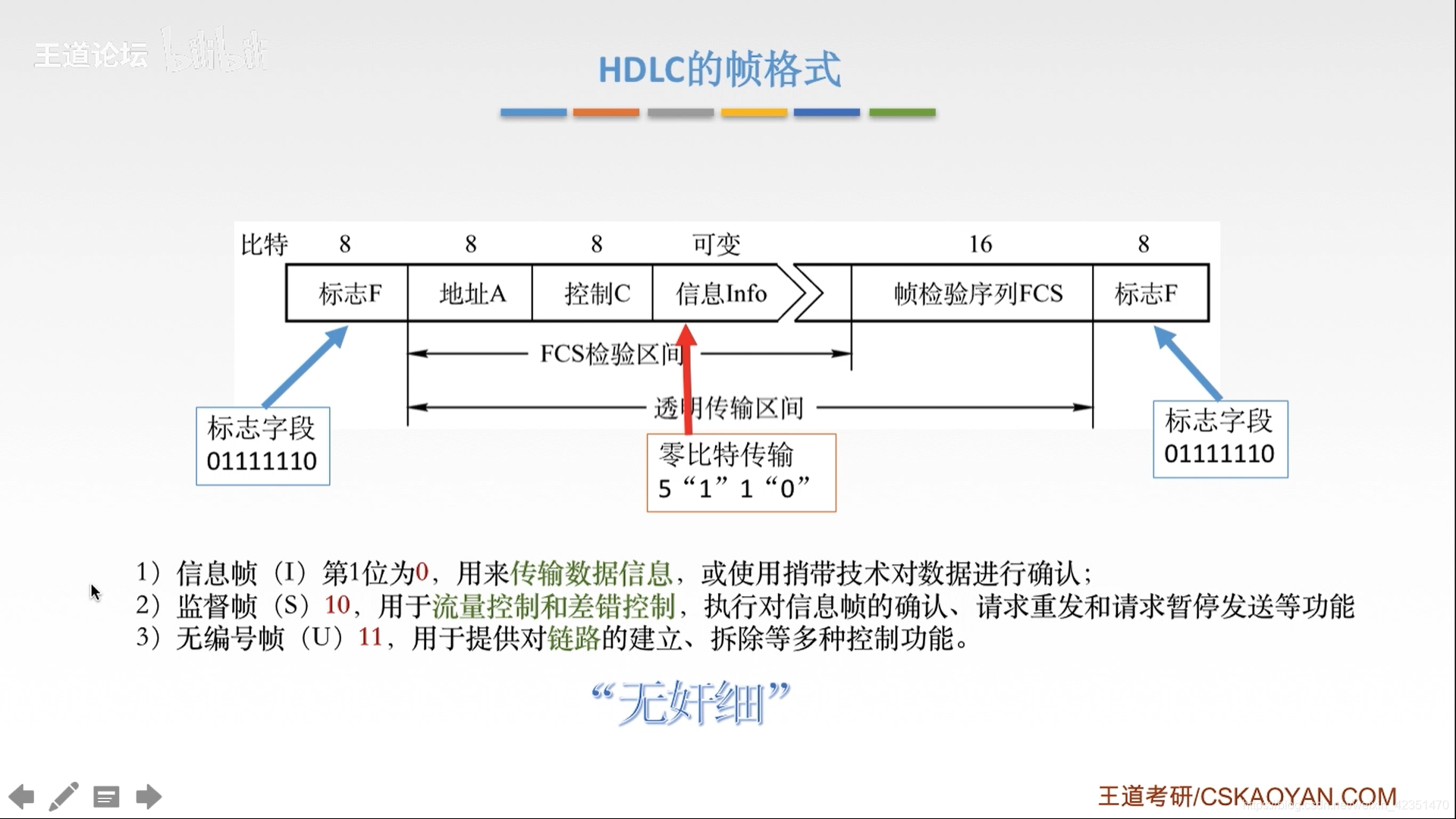

  • HDLC 帧格式 和 类型：
    在这里插入图片描述
    在这里插入图片描述

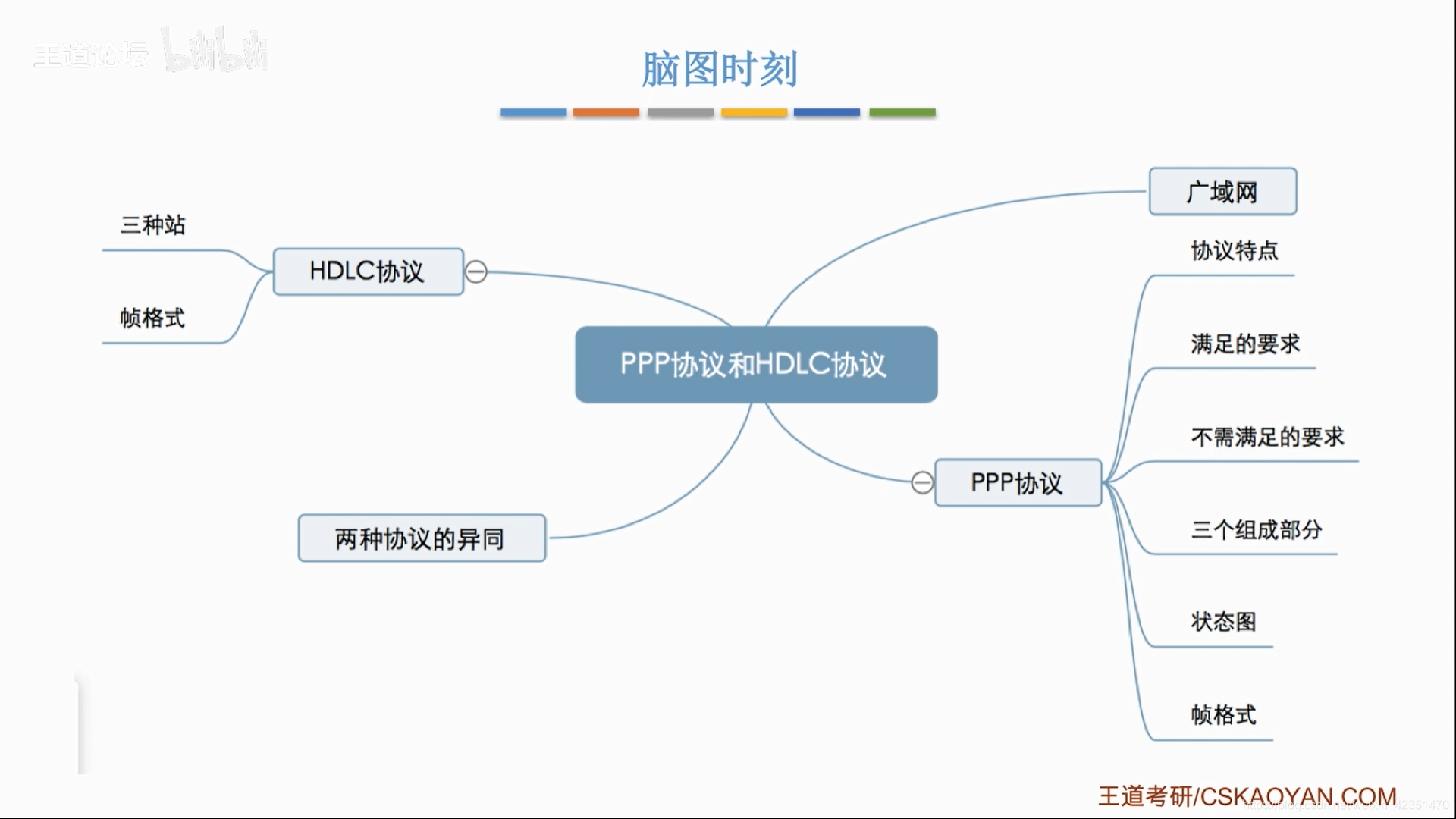

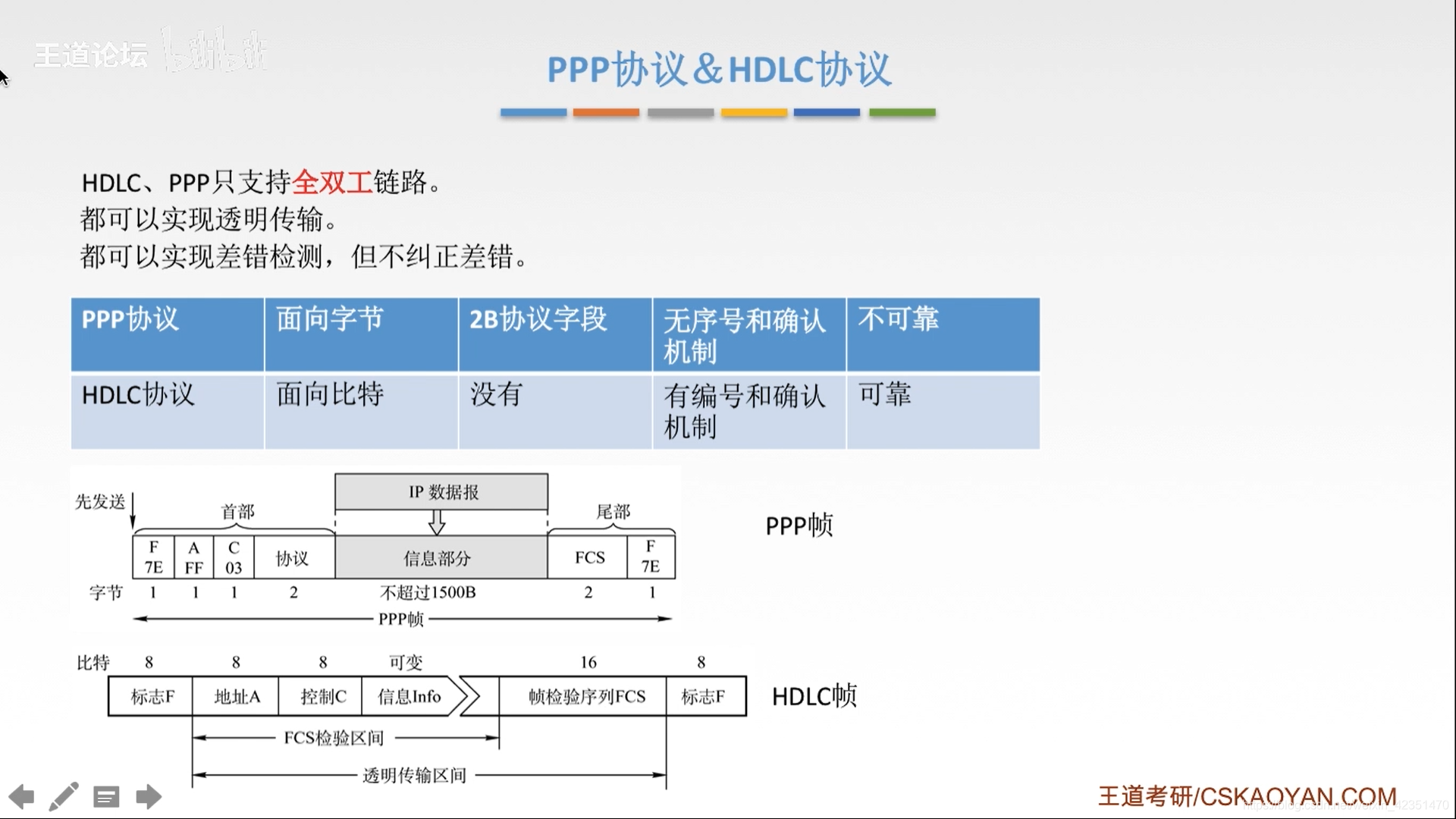

  • PPP、HDLC 总结
    在这里插入图片描述

链路层设备

在这里插入图片描述

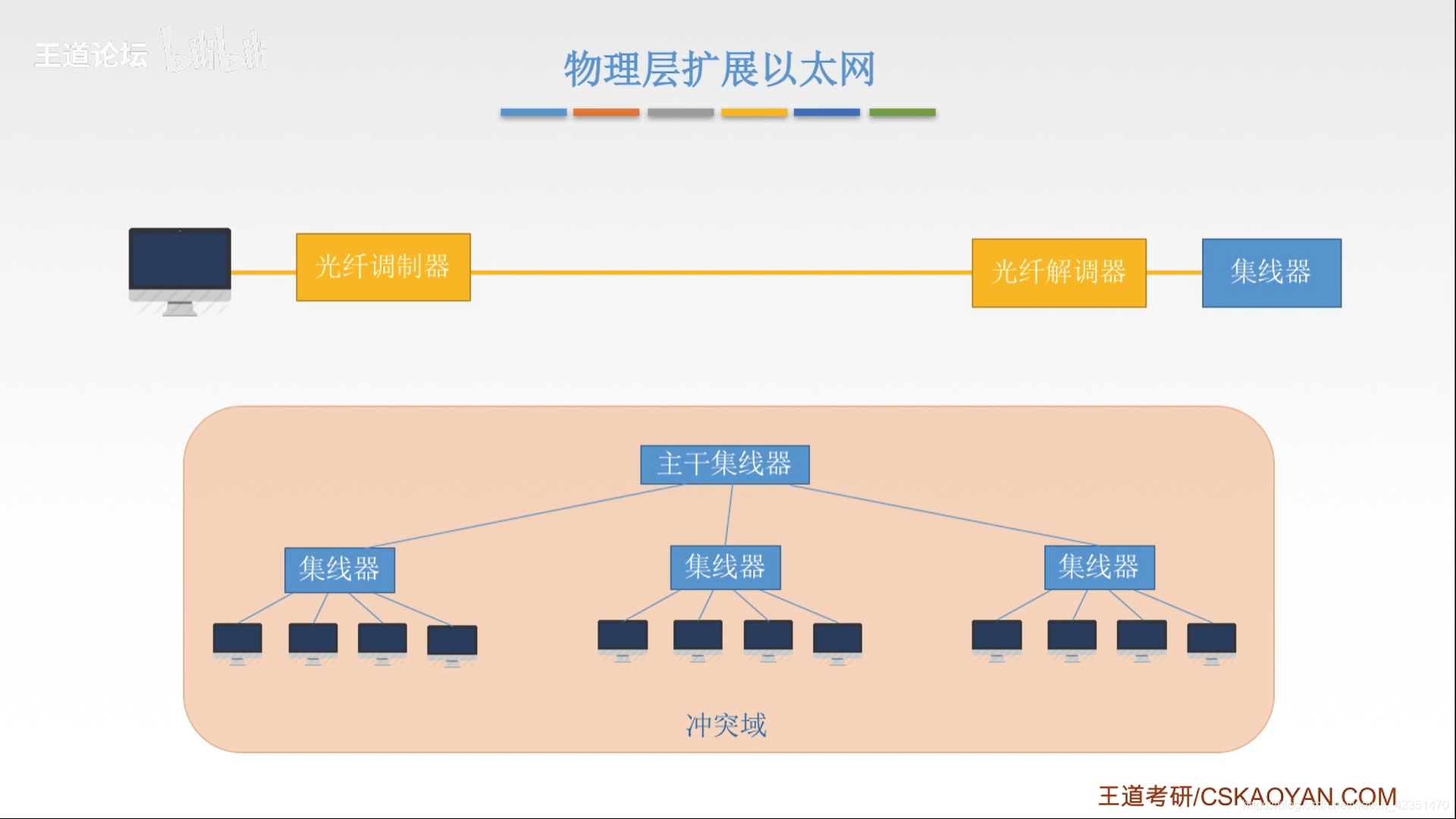

  • 扩大以太网范围的同时，还可以减少冲突，提高效率：

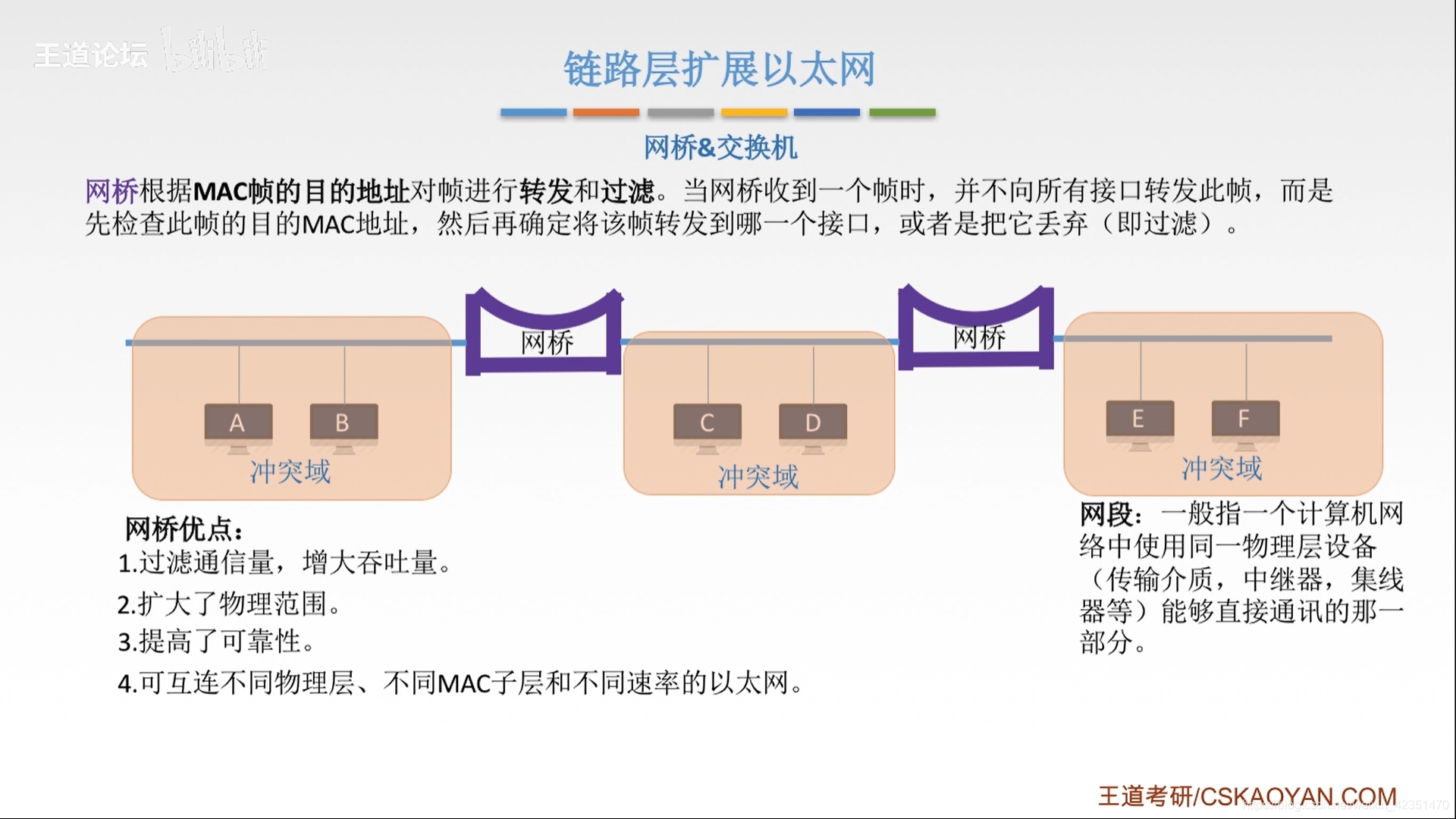

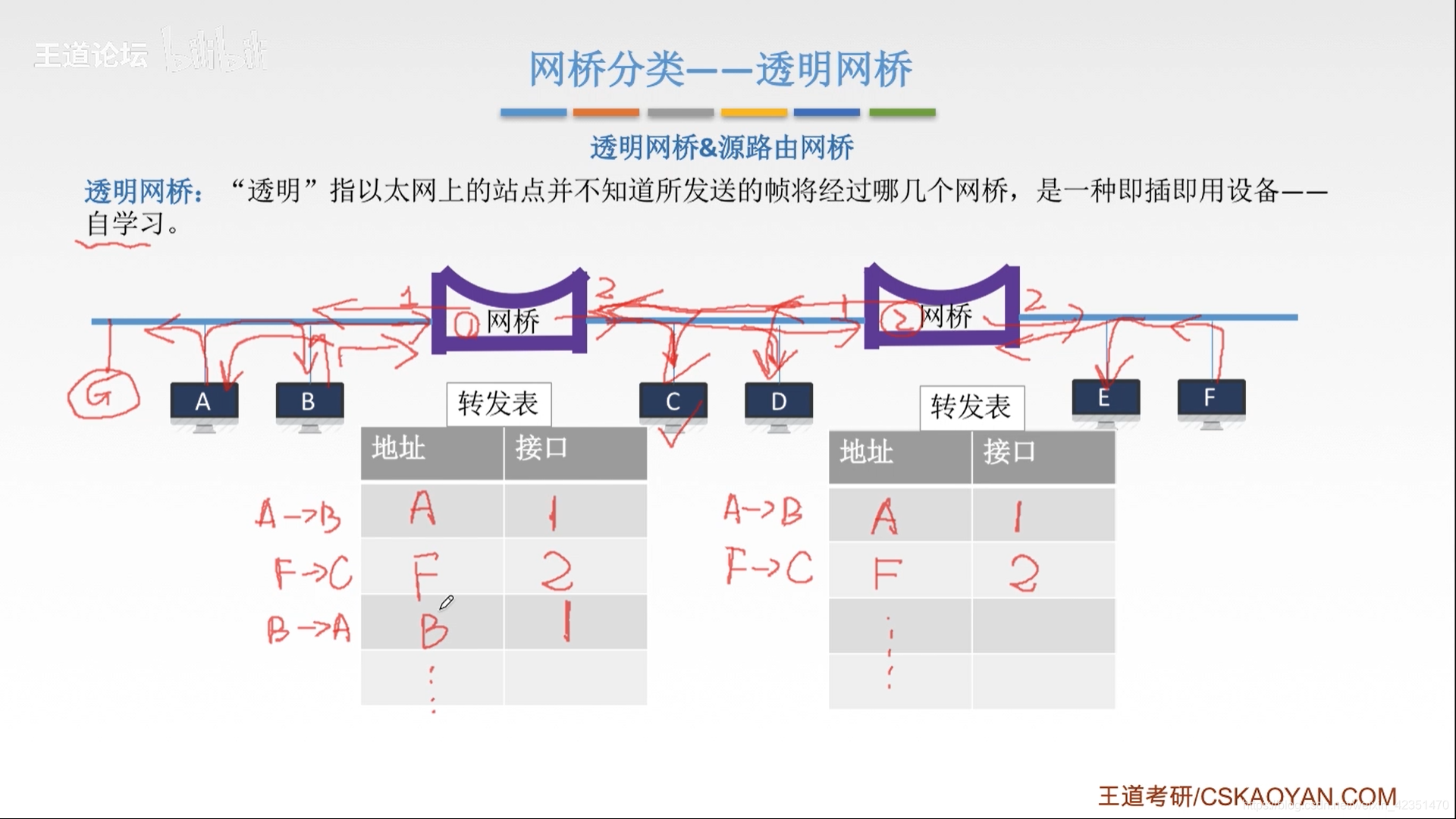

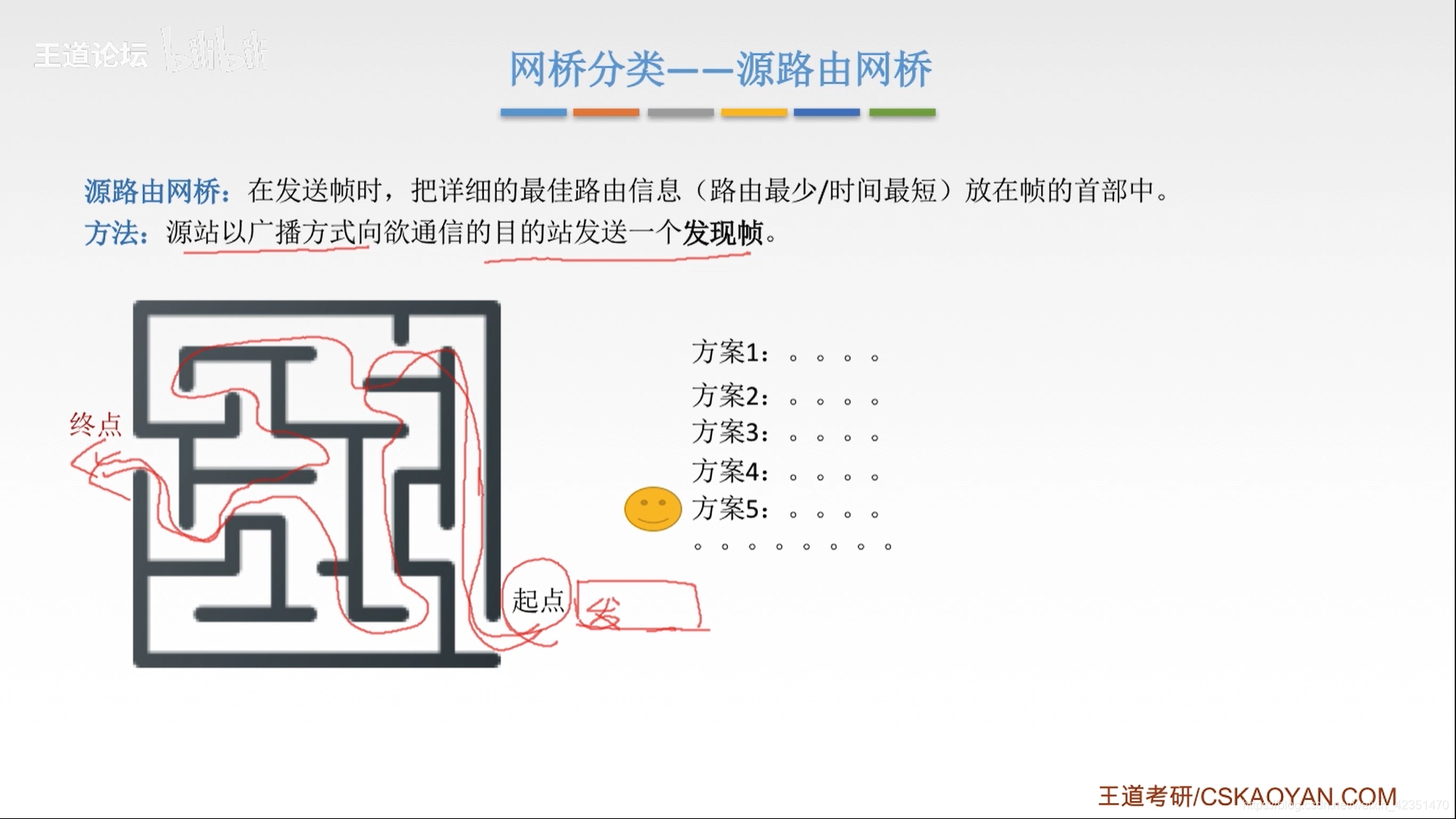

1.网桥

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

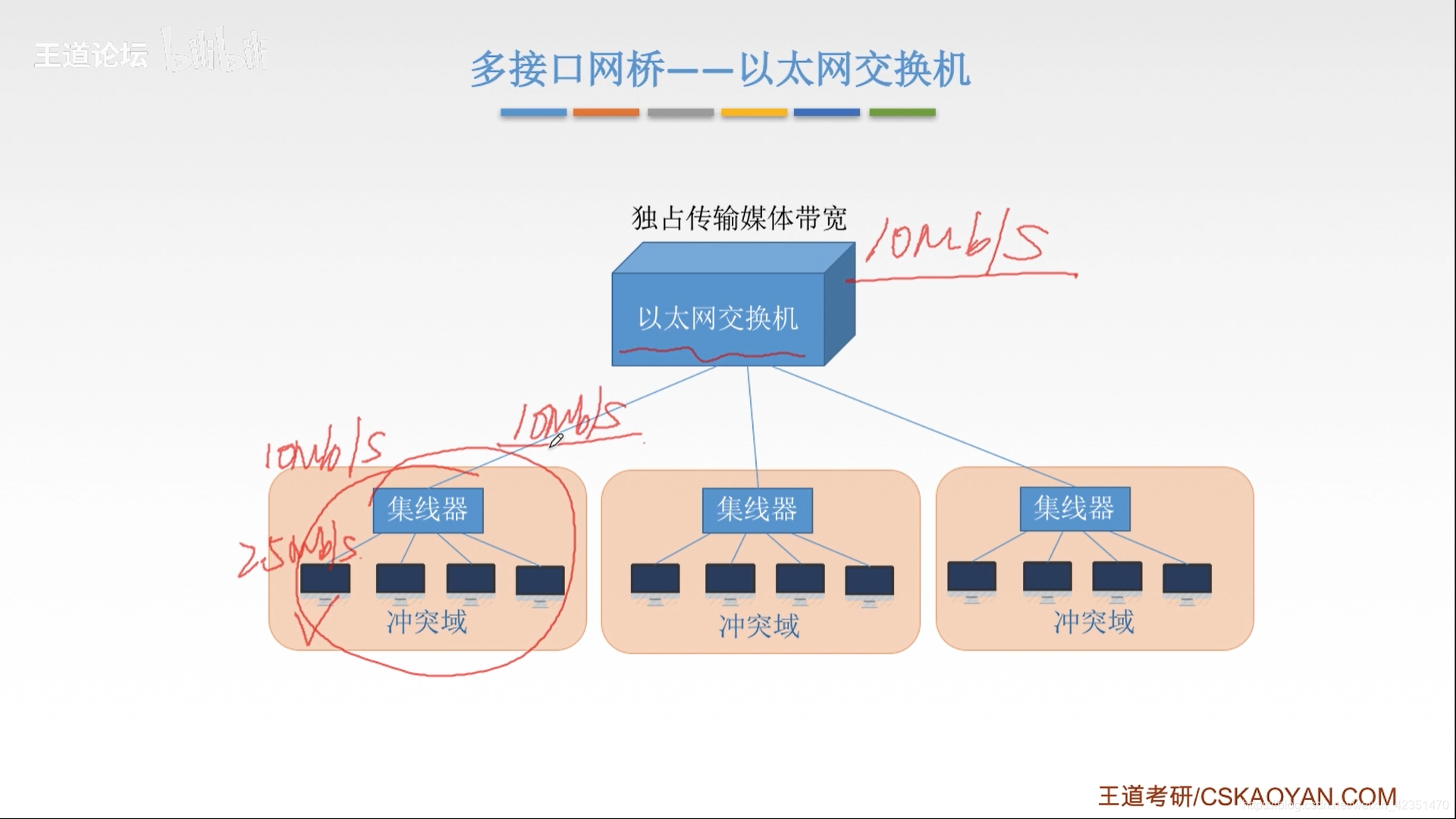

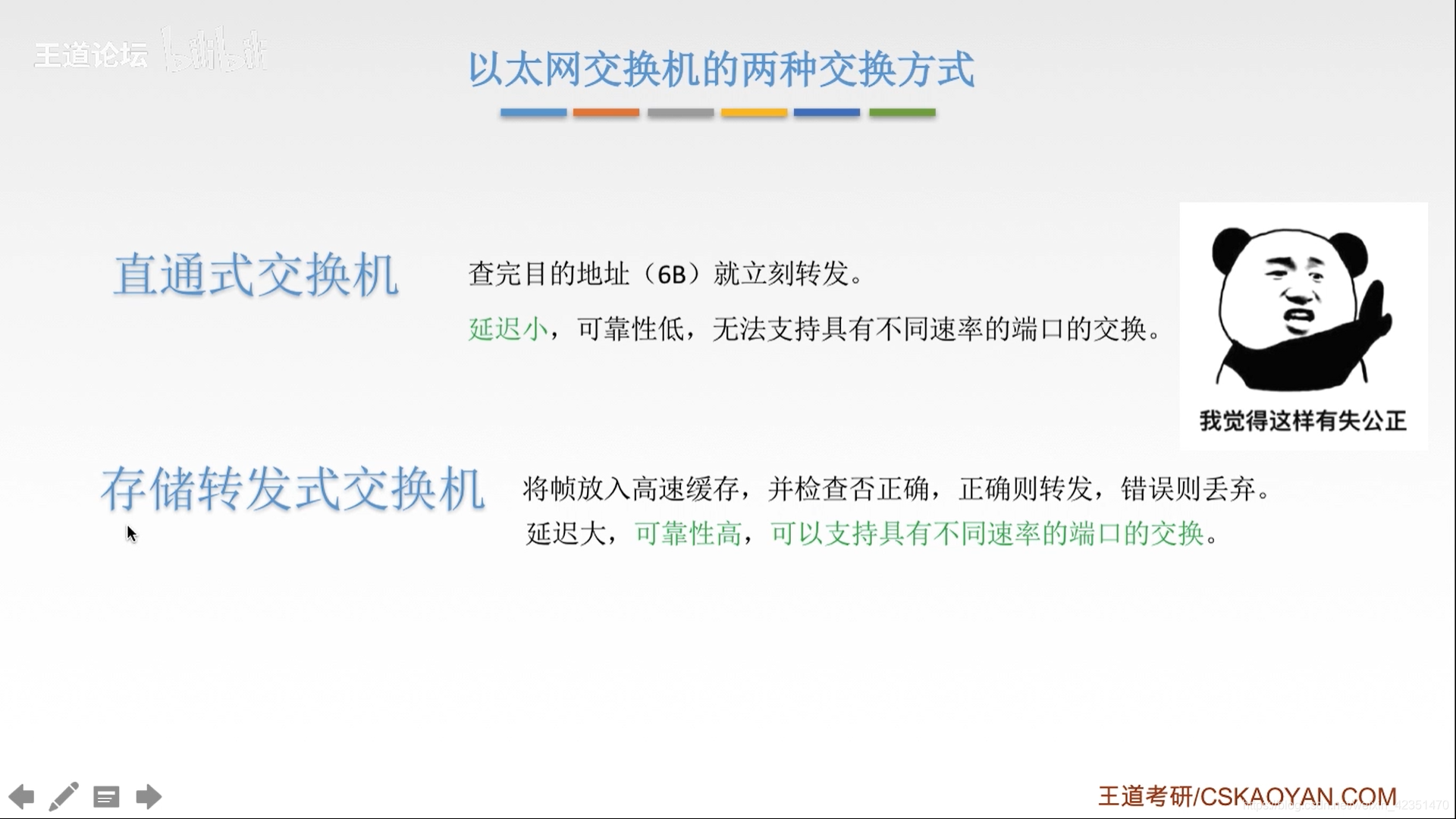

2.交换机

在这里插入图片描述
在这里插入图片描述

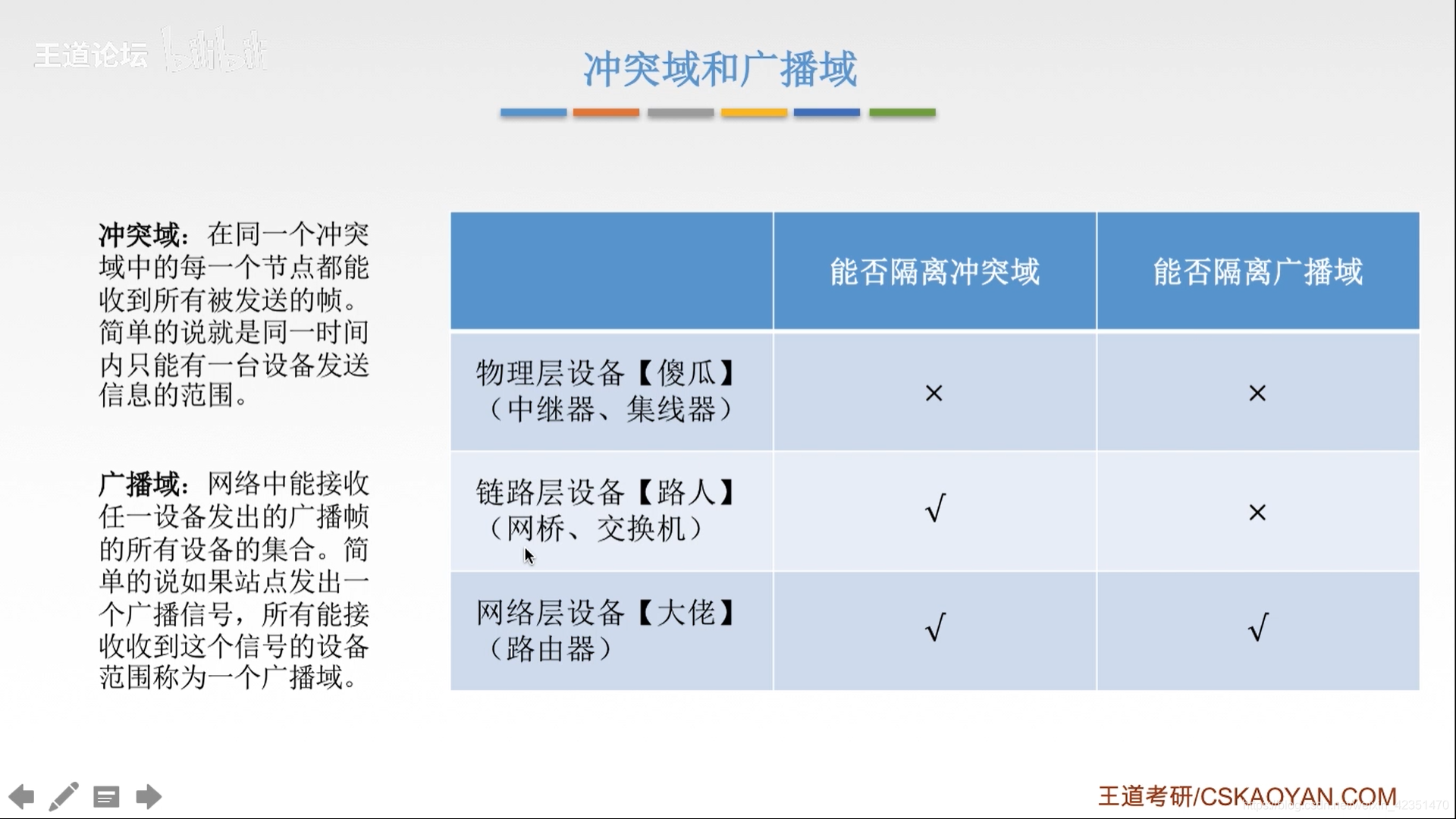

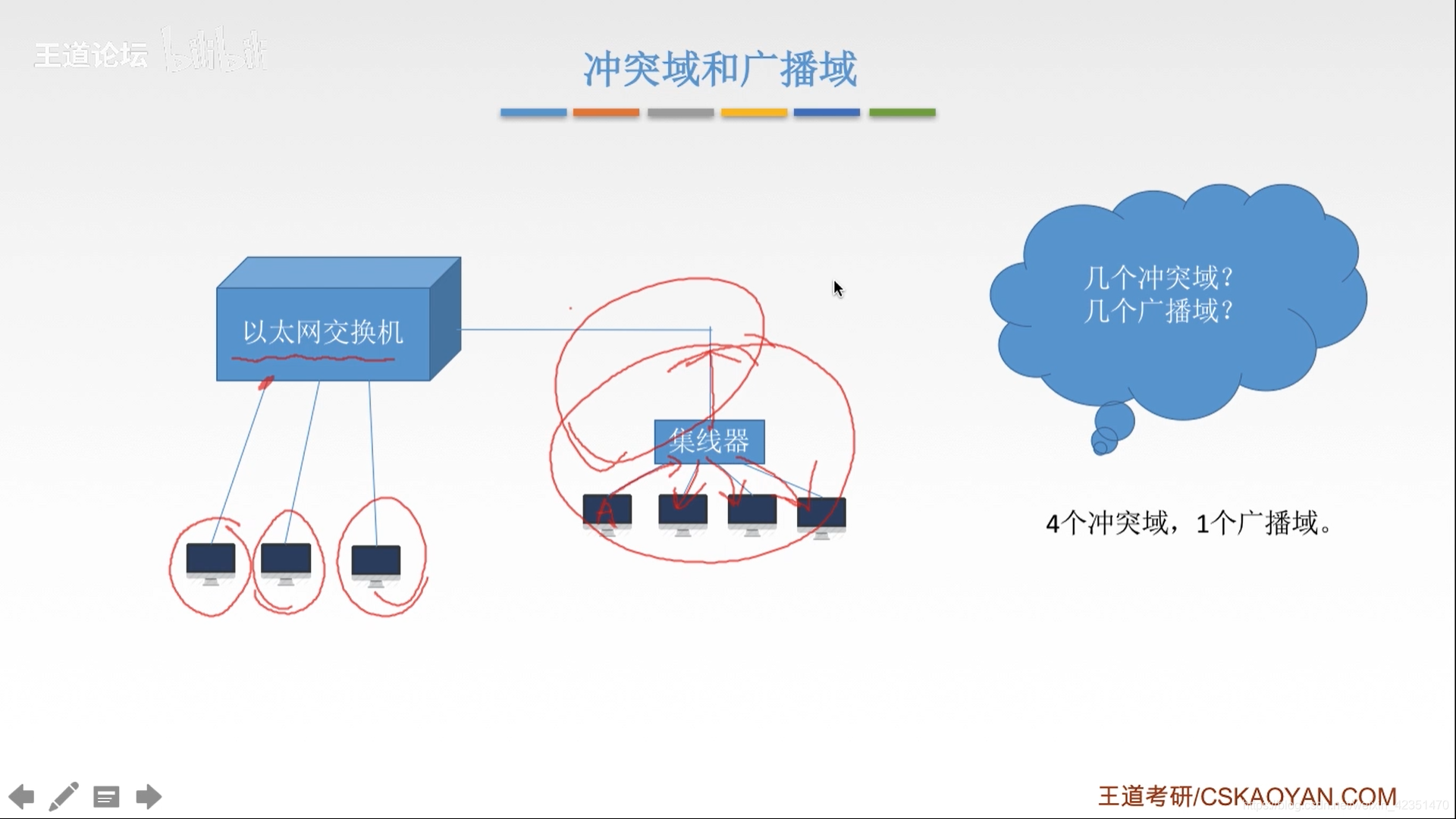

3. 冲突域、广播域

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

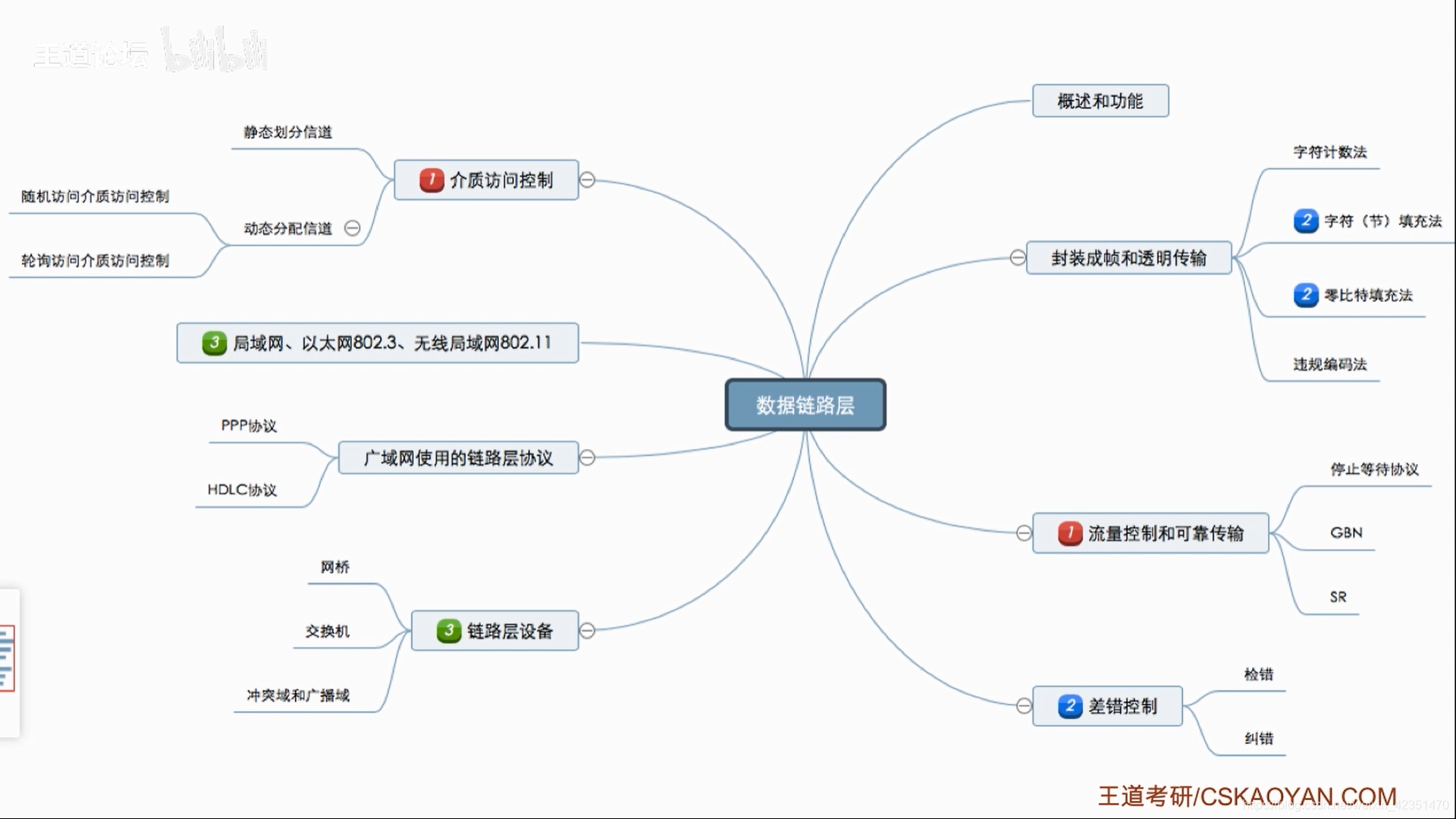

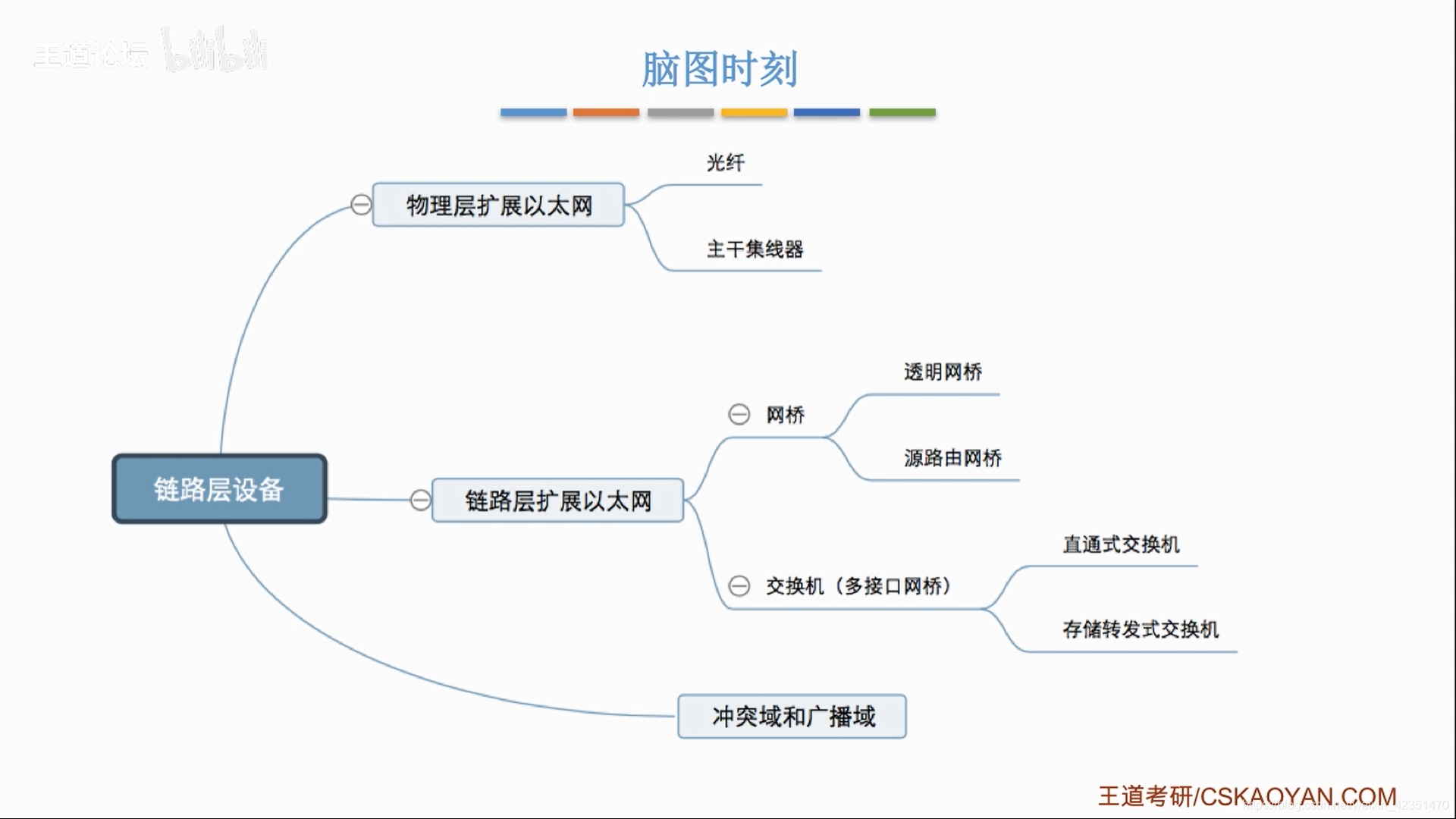

大总结

在这里插入图片描述
