10117-11号站上行咽喉计算机联锁工程设计（说明书+CAD图纸+设计参考资料）

10117-11号站上行咽喉计算机联锁工程设计（说明书+CAD图纸+设计参考资料）

资料摘要：

铁路信号系统是我国铁路线路区间和车站提高运输效率、实现运输管理自动化和列车运行自动控制以及改善铁路员工劳动条件的重要技术手段。而计算机联锁系统在车站行车安全、提高作业效率等方面作用尤为明显，目前计算机联锁技术克服了6502电气集中联锁的诸多困难，大量应用于我国铁路信号系统中。计算机联锁是铁路信号系统的安全核心，对提高铁路运营效率、自动化程度、管理水平以及减少行车指挥调度人员的工作强度具有最直接的影响。

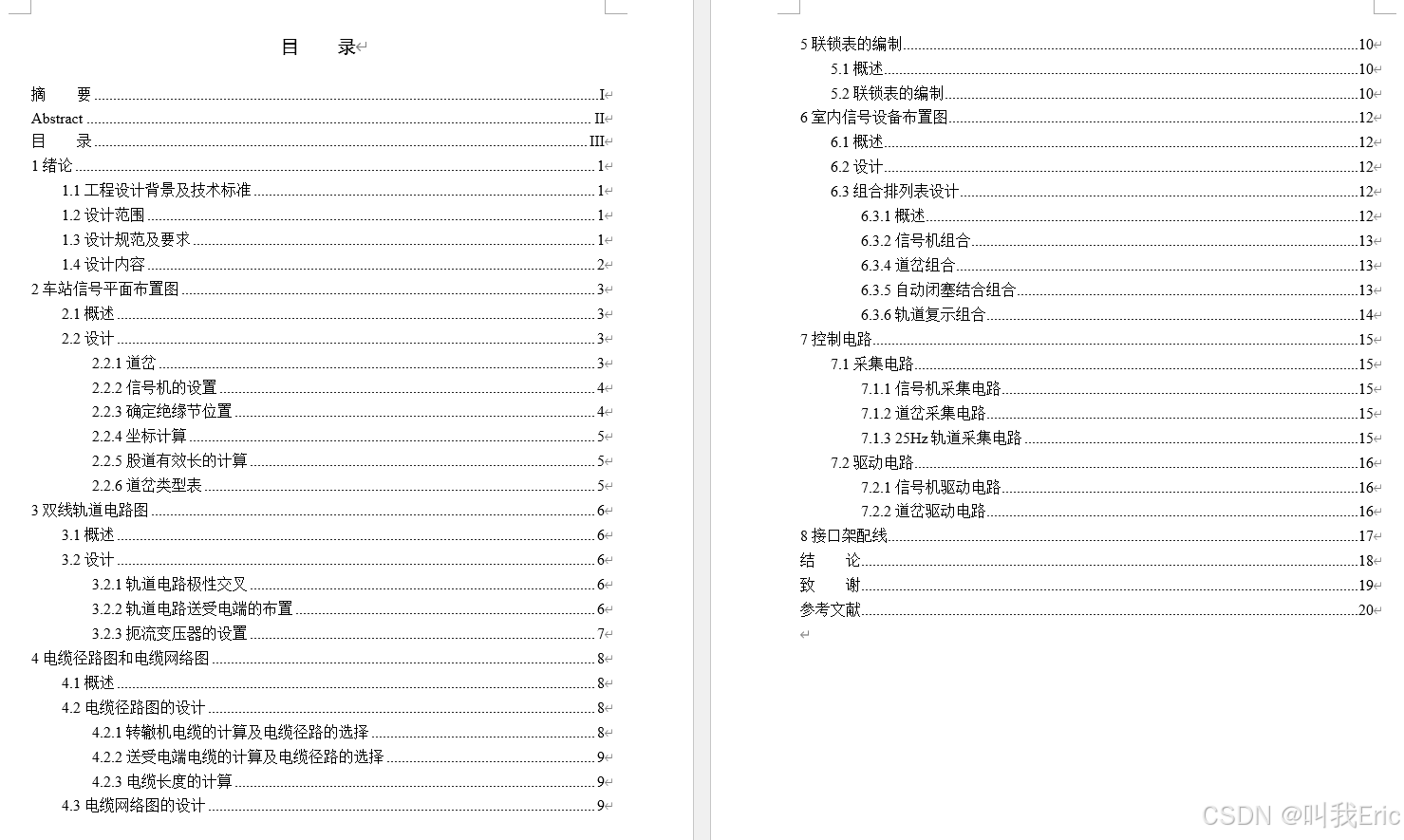

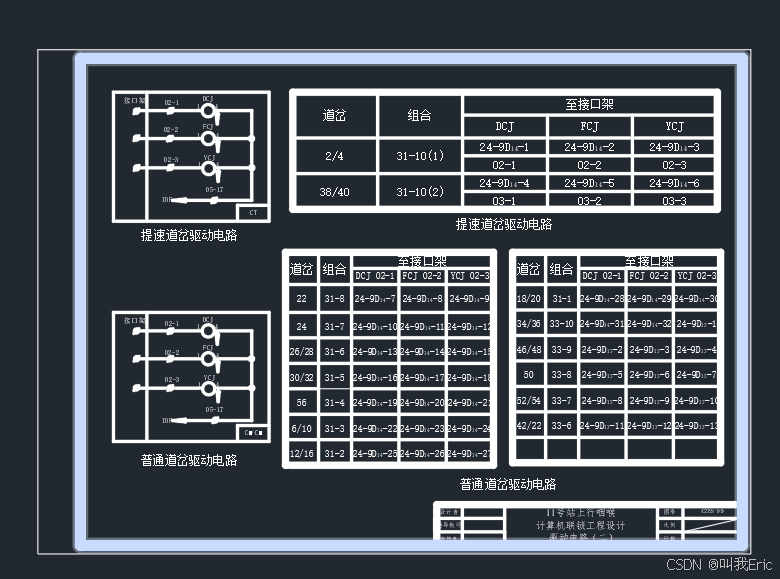

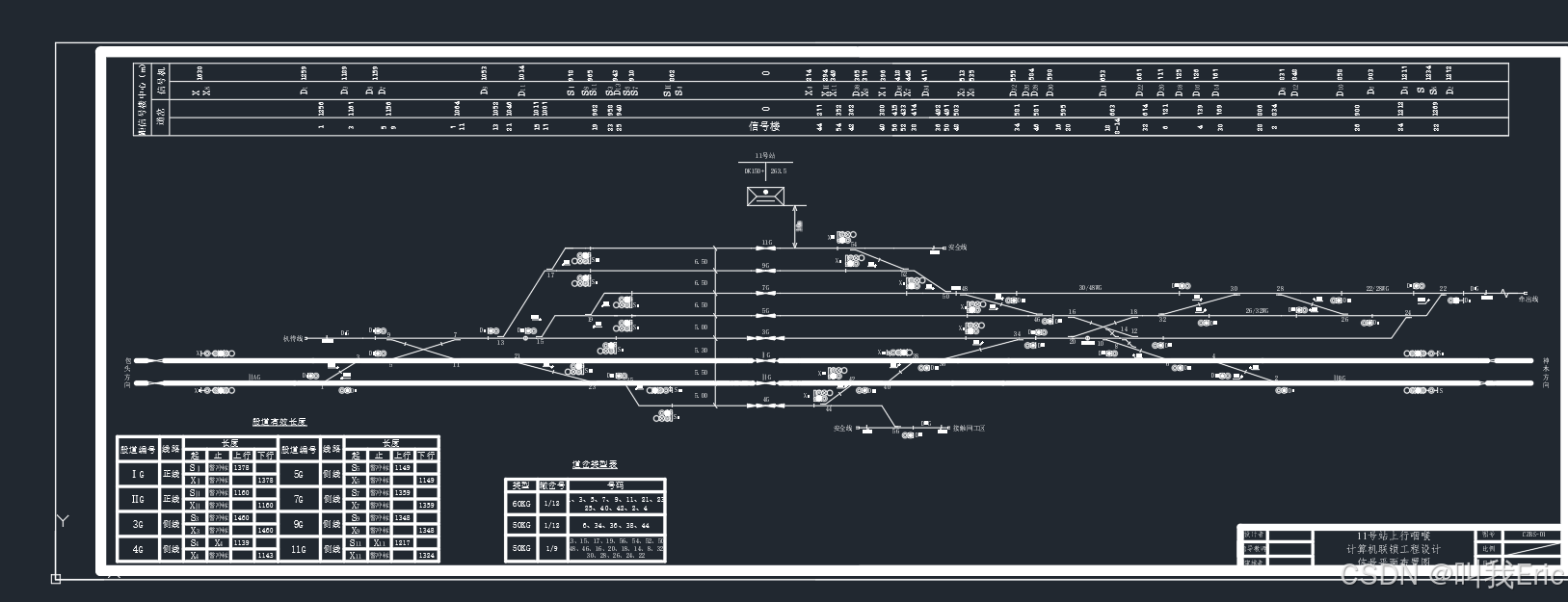

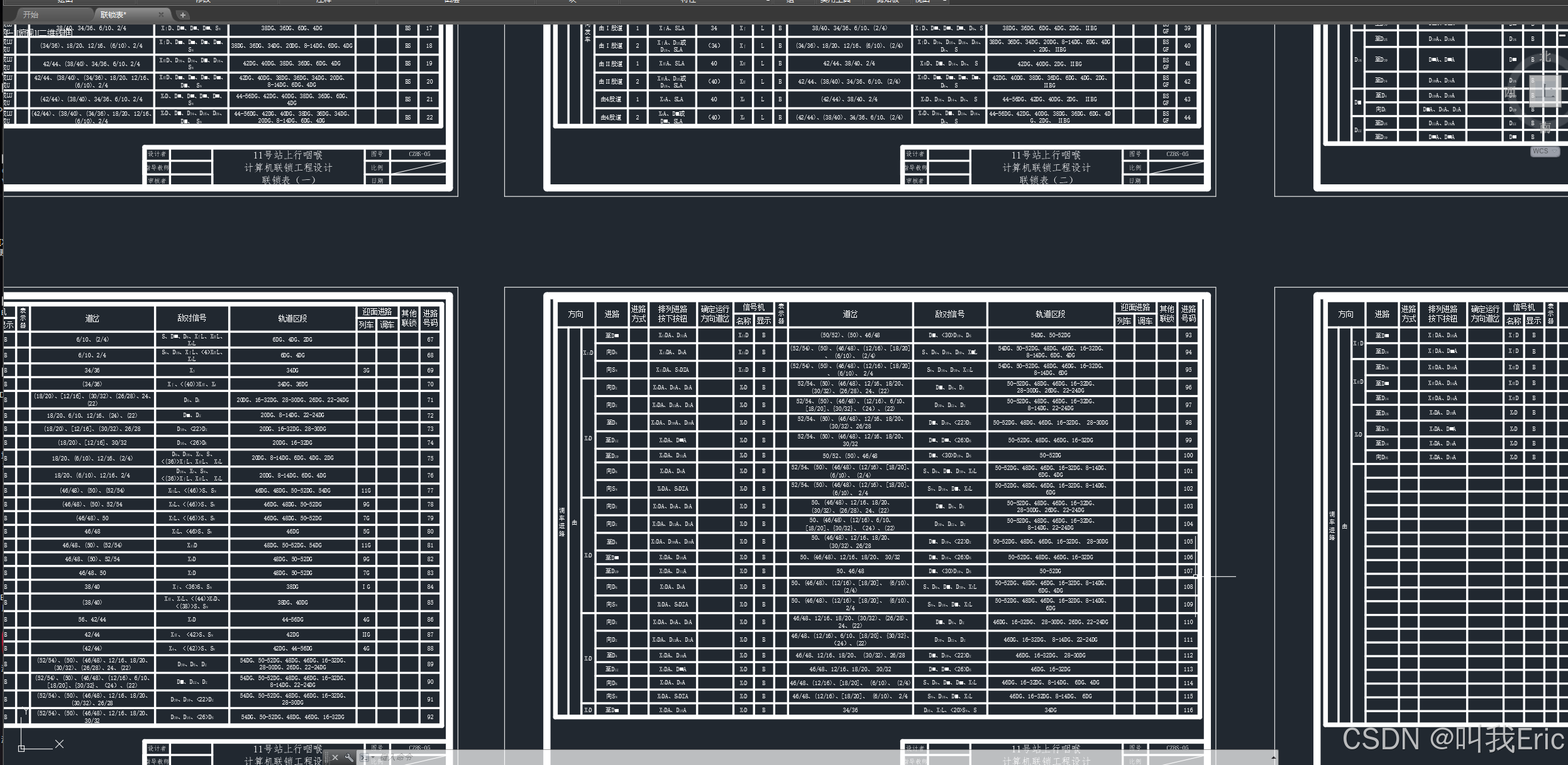

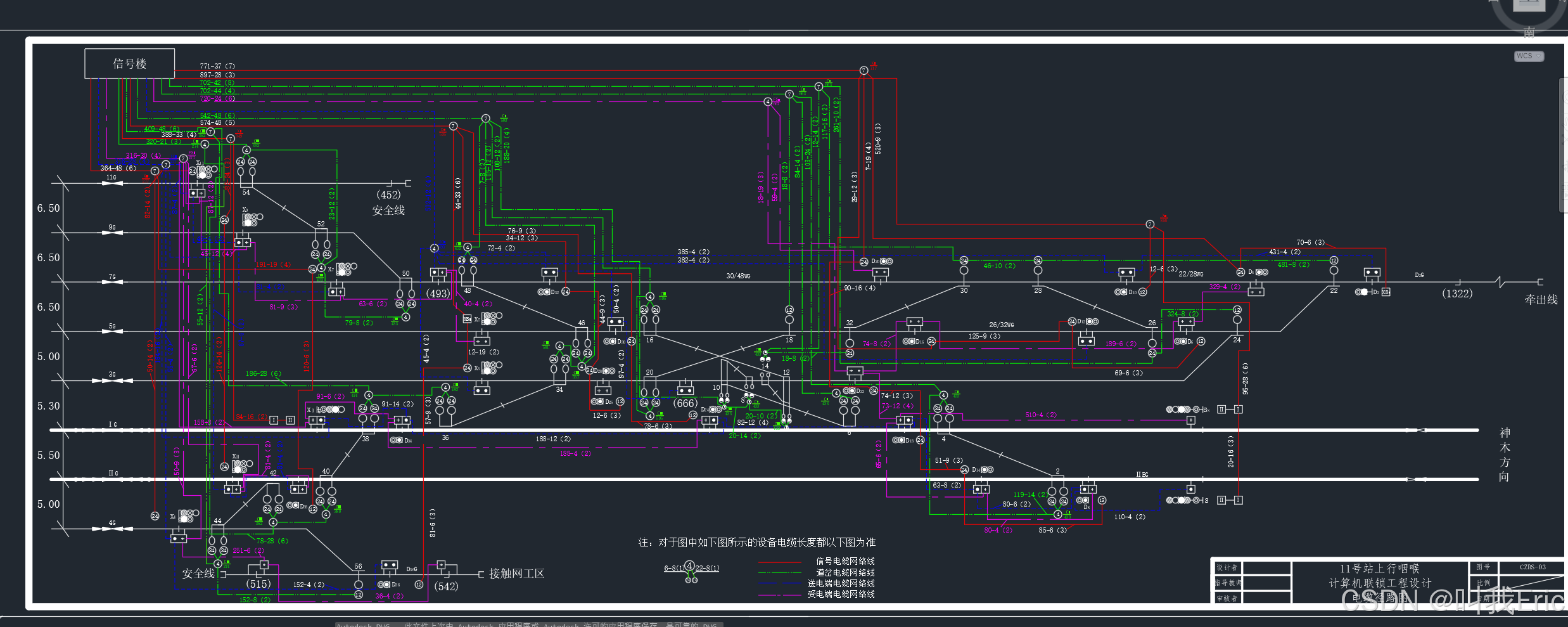

本次计算机联锁工程设计的对象11号站上行咽喉，是一个双线双向的8股道制车站，在依据国家铁路行业方面各种标准、原则的基础上，通过查阅大量资料，对该站上行咽喉进行车站信号平面布置图、双线轨道电路图、电缆径路图、电缆网络图、联锁表、室内信号设备布置图、组合排列表、相关的驱动、采集电路图和接口架配线图的设计和绘制。
设计过程中，要求所用数据正确，满足相应的技术规范和要求，图纸符合《铁路工程制图标准(TBT 10058-98)》中的规定。

设计范围

11号站设计范围从DK148+634~DK151+498为车站联锁集中区，联锁内的所有信号机、道岔、进路均由信号楼集中控制。设计内容主要包括信号机、转辙机设置，轨道电路极性交叉划分、扼流变压器及送受电端设置，电缆径路、电缆网络，联锁表，组合排列，采集、驱动及接口架配线等方面的设计。

资料包含：

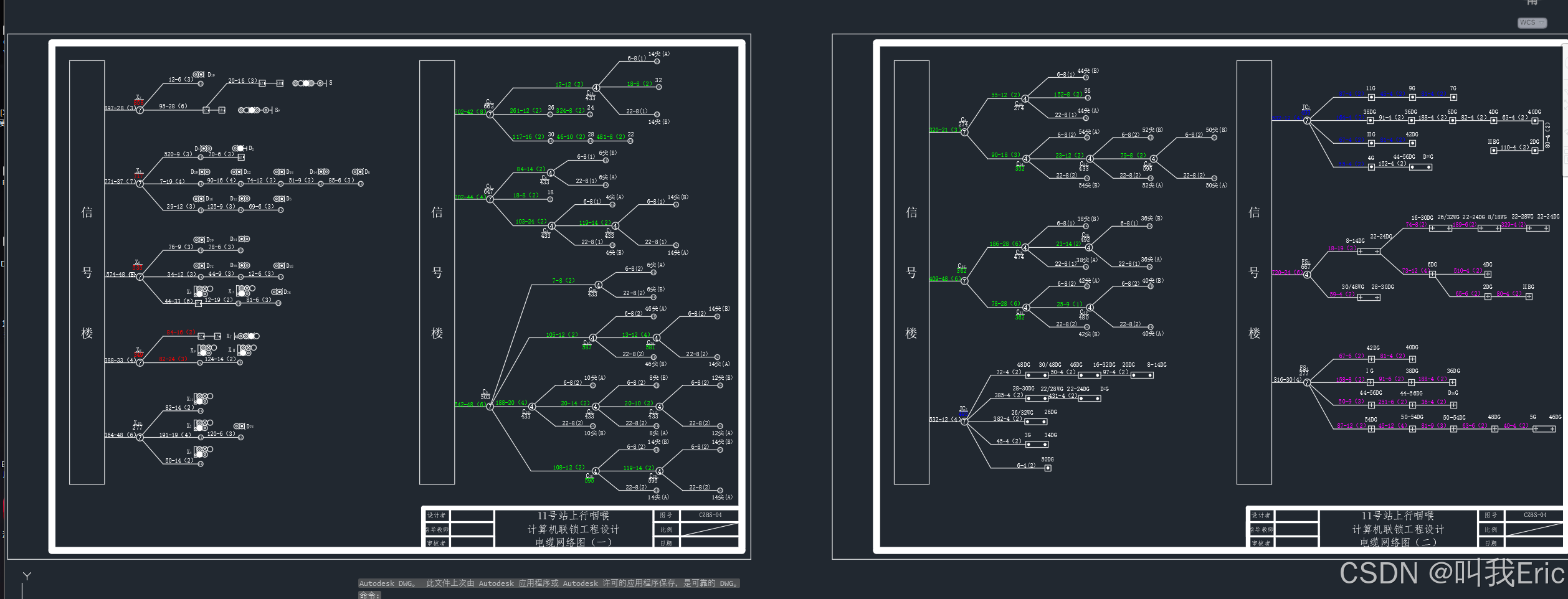

1、CAD图纸

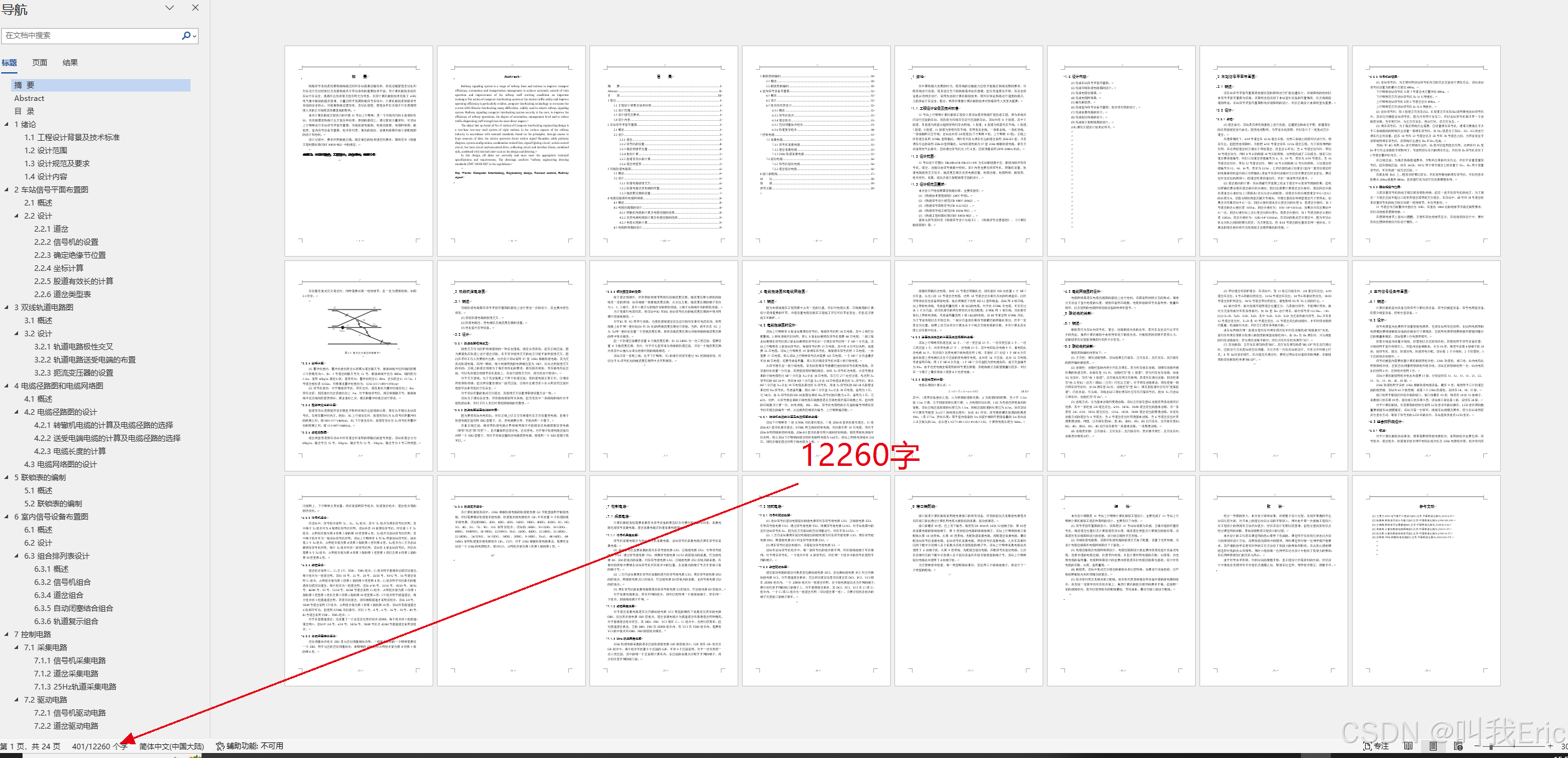

2、详细设计说明书-12260字

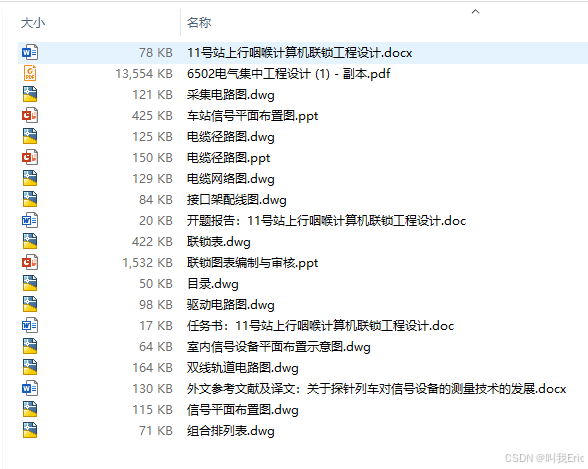

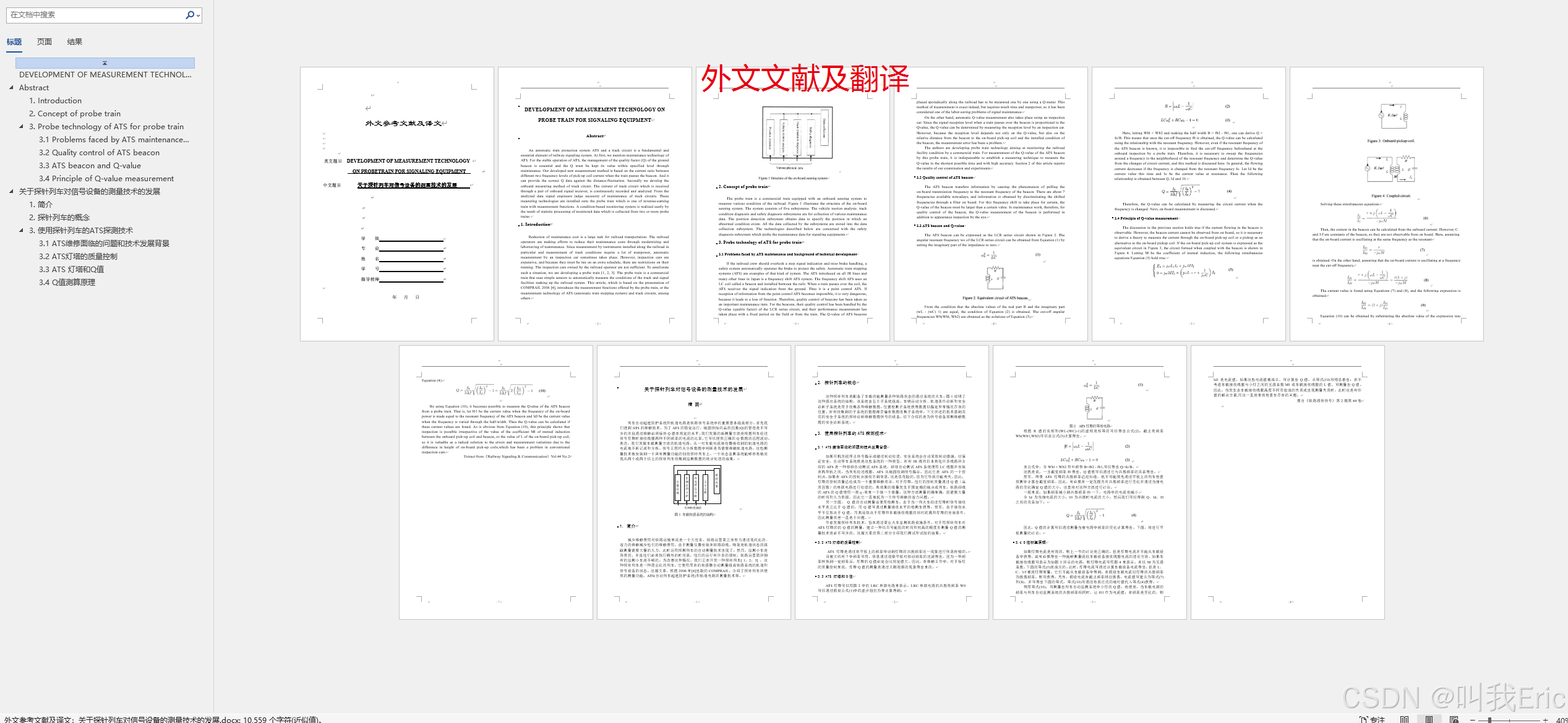

3、参考资料文件及PPT
