10095-基于单片机简易温度报警器设计（proteus+原理图+源代码工程+详细介绍说明书+PPT）

10095-基于单片机简易温度报警器设计（proteus+原理图+源代码工程+详细介绍说明书+PPT）

功能描述：

系统需要实现的功能有：温度检测；
温度的显示；
超温报警以及阈值调节的功能。

资料摘要：

温度检测设备的使用在我国的场景非常多，在多个领域中均可以看到温度检测这一基本的物理量的检测，对于温度的测量在生活中十分常见。温度这一物理量无疑是生活中接触最多的参数之一 。
本次设计的题目是基于单片机的简易温度报警器，在设计开发上对功能性进行分析，确认开发方案，确认了系统需要实现的功能有：对环境中的温度进行测量，如果达到了设定温度就发出声学与光学的报警信号，通过按键设定温度在系统中的报警阈值，使温度检测系统的应用场景更加灵活。温度报警器使用到了AT89C52单片机作为计算单元实现设备的数据计算和处理，DS18B20是核心的温度检测单元，LED与蜂鸣器作为环境检测报警的状态标识，按键作为人机交互模块用于设定系统的参数。最后通过使用仿真软件Proteus进行模拟，搭建仿真模拟电路图确保系统的功能实现，并测试硬件电路中的电气特性与稳定性，最终生成测试报告完成系统的功能设计验证，完成本次设计。

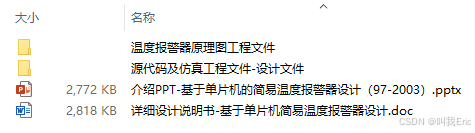

资料包含：

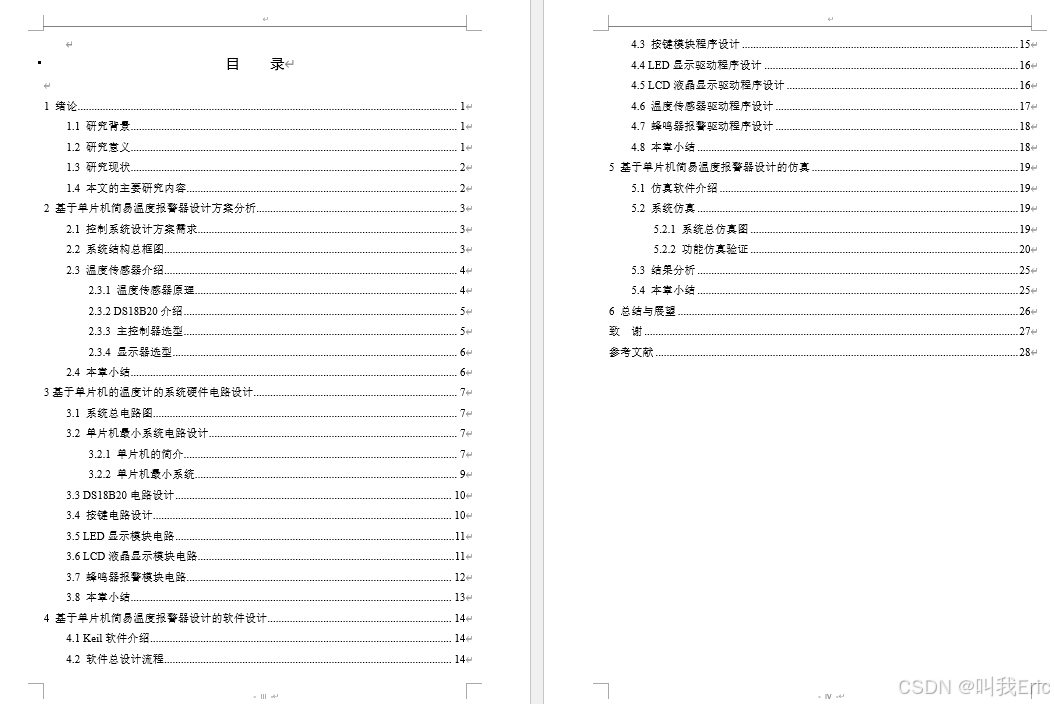

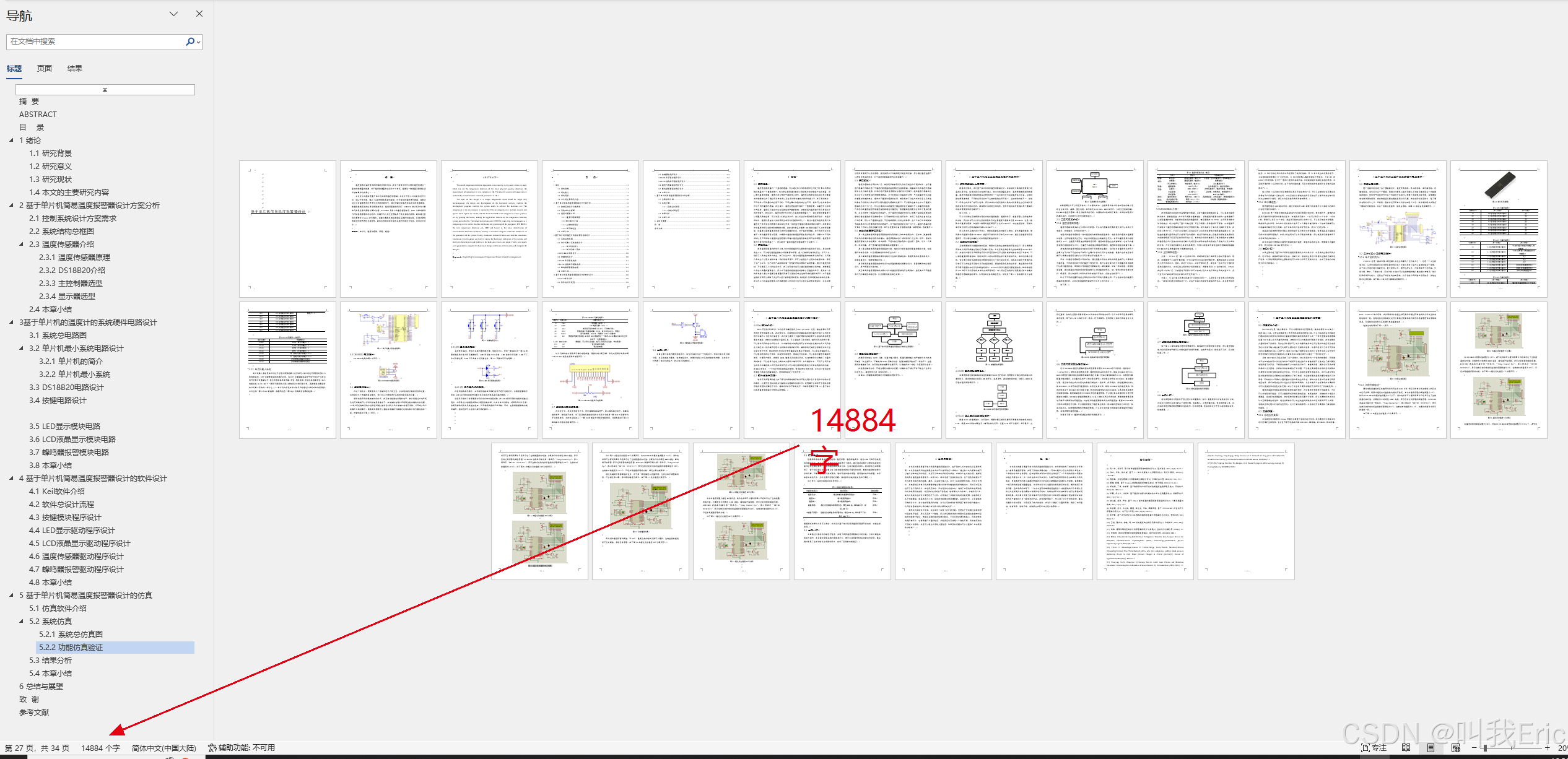

1、详细设计说明书-14884字

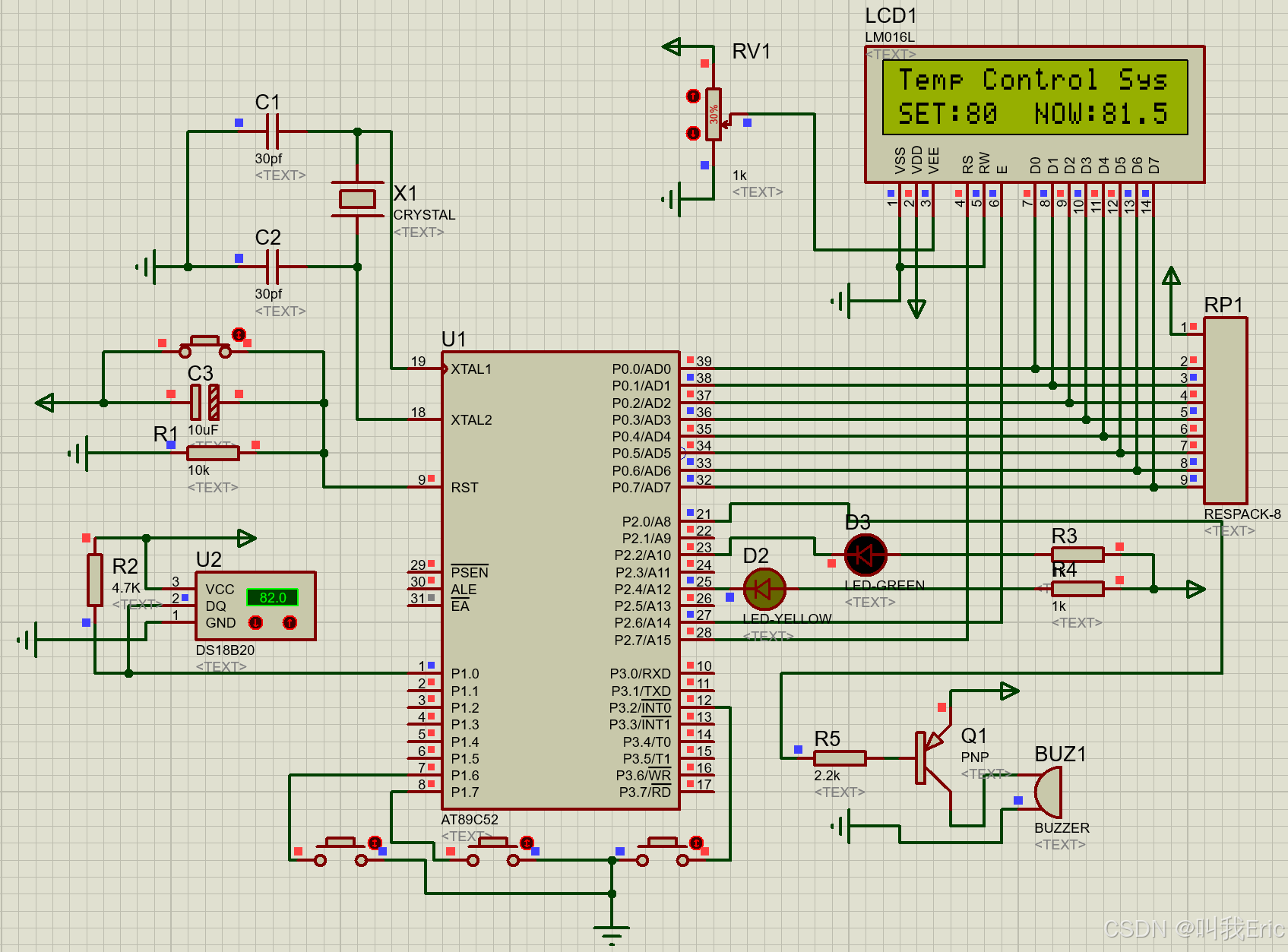

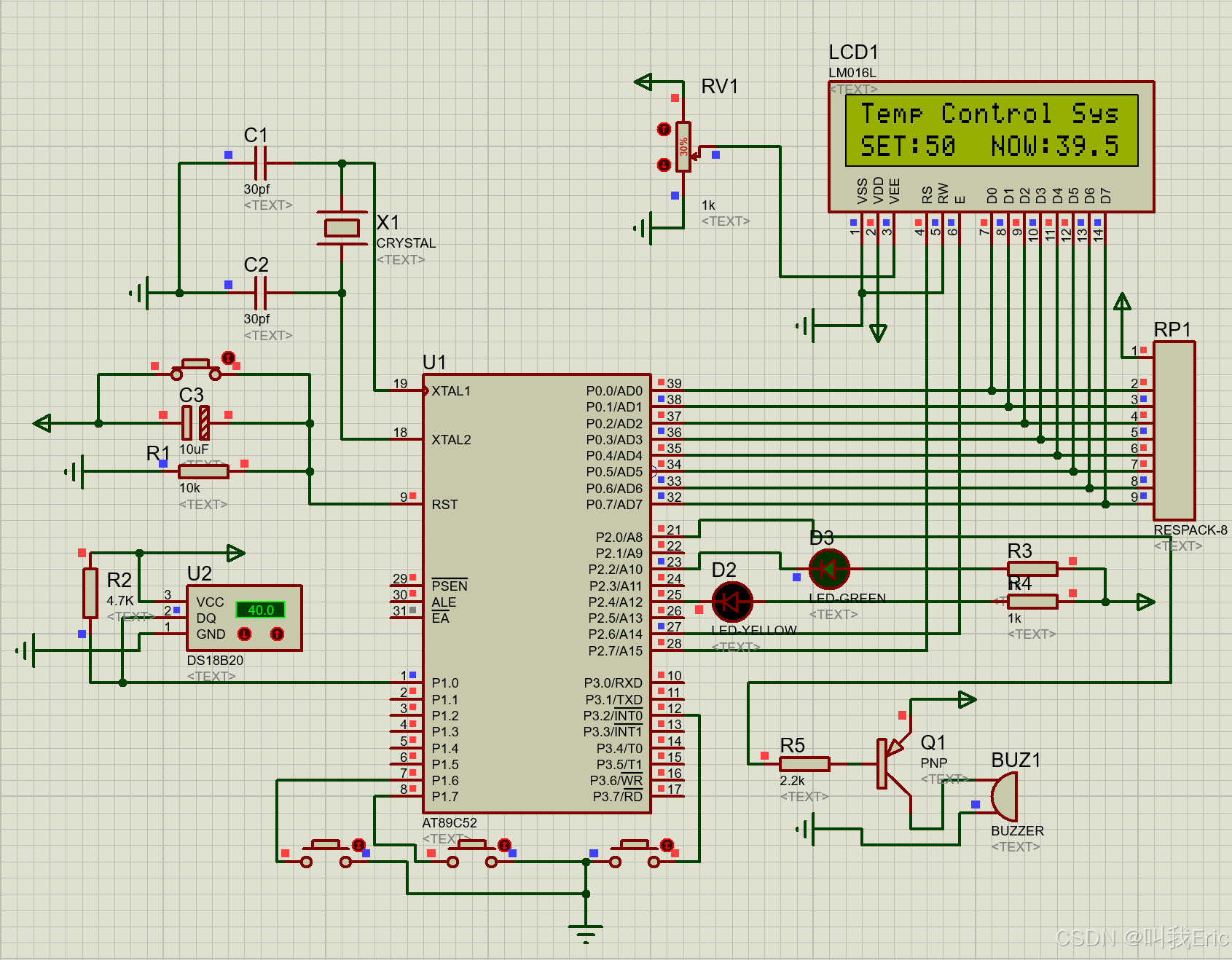

2、仿真工程文件

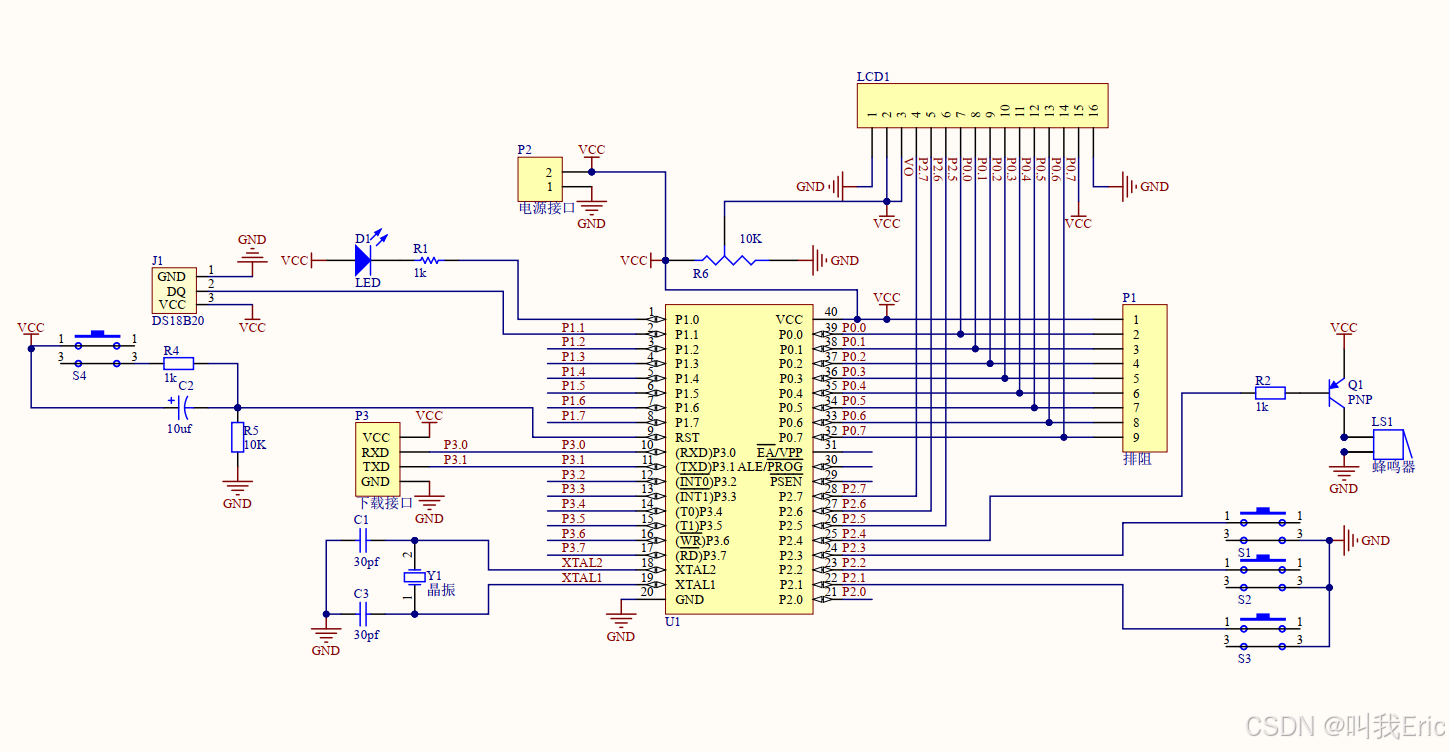

3、原理图工程文件
4、源代码工程文件

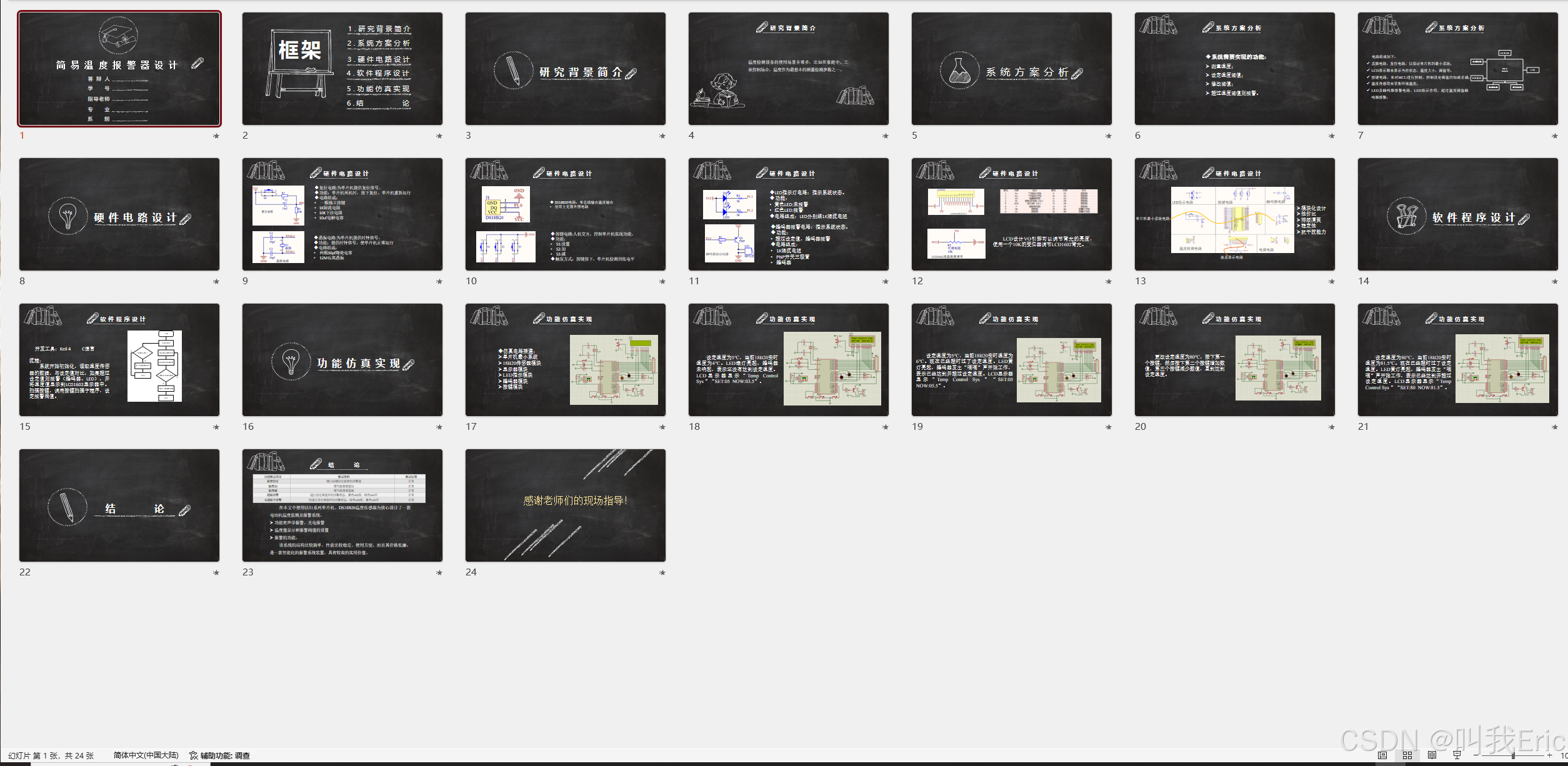

5、介绍PPT-24页

#include <reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#include "intrins.h"

#define     u8  			unsigned char
#define     u16   		unsigned int
#define     uchar  			unsigned char
#define     uint   		unsigned int

uchar yushe_wendu=50;				//温度预设值
uchar yushe_yanwu=45;				//烟雾预设值
uint wendu; 								//温度值全局变量
uchar yanwu;					 			//用于读取ADC数据

//运行模式
uchar Mode=0;				 				//=1是设置温度阀值  =2是设置烟雾阀值	=0是正常监控模式
//管脚声明
sbit Led_Reg		 =P2^2;				 //红灯
sbit Led_Yellow  =P2^4;				 //黄灯
sbit Buzzer    	 =P2^0;				 //蜂鸣器
sbit Fan    	 	 =P3^3;				 //


/********************************************************************
* 名称 : delay_1ms()
* 功能 : 延时1ms函数
* 输入 : q
* 输出 : 无
***********************************************************************/
void delay_ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<110;j++);
}
/***********************************************************************************************************
LCD1602相关函数
***********************************************************************************************************/

//LCD管脚声明 （RW引脚实物直接接地，因为本设计只用到液晶的写操作，RW引脚一直是低电平）
sbit LCDRS = P2^7;
sbit LCDEN = P2^6;
sbit D0		 = P0^0;
sbit D1		 = P0^1;
sbit D2		 = P0^2;
sbit D3		 = P0^3;
sbit D4		 = P0^4;
sbit D5		 = P0^5;
sbit D6		 = P0^6;
sbit D7		 = P0^7;



//LCD延时
void LCDdelay(uint z)		  //该延时大约100us（不精确，液晶操作的延时不要求很精确）
{
  uint x,y;
  for(x=z;x>0;x--)
    for(y=10;y>0;y--);
}
void LCD_WriteData(u8 dat)
{
	if(dat&0x01)D0=1;else D0=0;
	if(dat&0x02)D1=1;else D1=0;
	if(dat&0x04)D2=1;else D2=0;
	if(dat&0x08)D3=1;else D3=0;
	if(dat&0x10)D4=1;else D4=0;
	if(dat&0x20)D5=1;else D5=0;
	if(dat&0x40)D6=1;else D6=0;
	if(dat&0x80)D7=1;else D7=0;
}
//写命令
void write_com(uchar com)
{
  LCDRS=0;
	LCD_WriteData(com);
//  DAT=com;
  LCDdelay(5);
  LCDEN=1;
  LCDdelay(5);
  LCDEN=0;
}
//写数据
void write_data(uchar date)
{
  LCDRS=1;
	LCD_WriteData(date);
//  DAT=date;
  LCDdelay(5);
  LCDEN=1;
  LCDdelay(5);
  LCDEN=0;
}

/*------------------------------------------------
              选择写入位置
------------------------------------------------*/
void SelectPosition(unsigned char x,unsigned char y)
{
	if (x == 0)
	{
		write_com(0x80 + y);     //表示第一行
	}
	else
	{
		write_com(0xC0 + y);      //表示第二行
	}
}
/*------------------------------------------------
              写入字符串函数
------------------------------------------------*/
void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
{
	SelectPosition(x,y) ;
	while (*s)
	{
		write_data( *s);
		s ++;
	}
}
//========================================================================
// 函数: void LCD_Write_Char(u8 x,u8 y,u16 s,u8 l)
// 应用: LCD_Write_Char(0,1,366,4) ;
// 描述: 在第0行第一个字节位置显示366的后4位,显示结果为 0366
// 参数: x:行,y:列,s:要显示的字,l:显示的位数
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 备注: 最大显示65535
//========================================================================
void LCD_Write_Char(u8 x,u8 y,u16 s,u8 l)
{
	SelectPosition(x,y) ;

	if(l>=5)
		write_data(0x30+s/10000%10);	//万位
	if(l>=4)
		write_data(0x30+s/1000%10);		//千位
	if(l>=3)
		write_data(0x30+s/100%10);		//百位
	if(l>=2)
		write_data(0x30+s/10%10);			//十位
	if(l>=1)
		write_data(0x30+s%10);		//个位

}
