GB/T28181 开源日记[3]：使用 React 组件构建数据面板

本文链接：https://blog.youkuaiyun.com/weixin_42324398/article/details/144997320

服务端源代码 github.com/gowvp/gb28181
前端源代码 github.com/gowvp/gb28181_web

介绍

GoWVP (Golang Web Video Platfrom) 是一个 Go 语言实现的，基于 GB28181-2022 标准实现的网络视频平台，负责实现核心信令与设备管理后台部分，支持海康、大华、宇视等品牌的IPC、NVR、DVR接入。支持国标级联，支持rtsp/rtmp等视频流转发到国标平台，支持rtsp/rtmp等推流转发到国标平台。

技术栈

Golang v1.23, Goweb v1.x, Gin v1.10, Gorm v1.25 …

React 19, Vite 6.x, Typescript, React-Router v7, React-Query v5, shadcn/ui …

使用 React 组件构建数据面板

完善导航

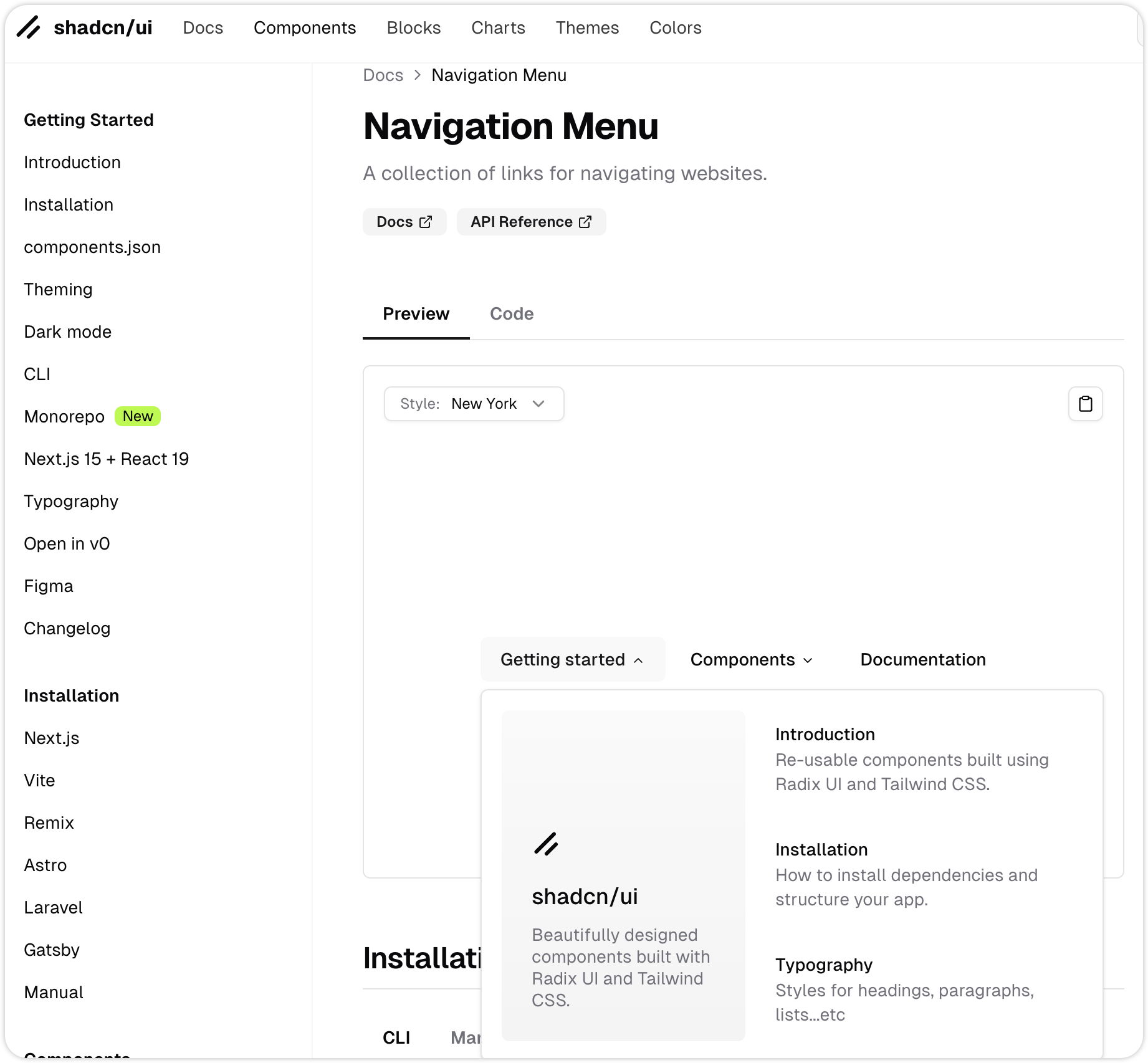

按照登录页的方式，我们在 shadcn/ui 官网中找到导航组件，拷贝源代码，在 routes/home.tsx 中粘贴。

并使用 react-router 的 Outlet 组件实现路由嵌套，非常适合点击不同的菜单按钮，跳转不同的路由这种场景。

导航可以使用

在 app/routes.ts 中定义首页，使用layout ，布局路由为其子级创建新的嵌套，但它们不会向 URL 添加任何分段。它就像根路由，但可以在任何级别添加它们。

layout("routes/home.tsx", [
  route("home", "routes/dashboard/dashboard.tsx")
  // route("devices" ...)
  // route("channels" ...)
]),

完善数据面板

创建并编辑文件 routes/dashboard/dashboard.tsx

按照两行三列的布局，依次是

CPU 面积图，设备统计饼图，网络 IO 折线图
内存使用面积图，流负载信息柱状图，磁盘使用条形图

我们在 DashboardView 的父组件中获取数据，将数据传递到子组件 CPUBox，CountBox，NetworkBox 等等。

依次创建

routes/dashboard/cpu.tsx CPU 面积图
routes/dashboard/network.tsx 网络 IO 折线图
routes/dashboard/disk.tsx 磁盘使用条形图
routes/dashboard/memory.tsx 内存使用面积图
routes/dashboard/count.tsx 设备统计饼图
routes/dashboard/load.tsx 流负载信息柱状图

同样在 shadcn/ui 网站找到对应的图标组件，拷贝源代码到对应的目录下，微调达到效果，类似的细节不再赘述。

如此数据面板就完成了，代码结构清晰，简单，尝试看看下方的源代码?

在源代码中将组件作为数组，使用 map 遍历数组，外层包裹自定义的 Cardbox 组件，是为了定制些统一的样式。

export default function DashboardView() {
  // 使用 react-query 固定间隔获取一次服务端状态信息
  const query = useQuery({
    queryKey: ["dashboard"],
    queryFn: FindStats,
    refetchInterval: 5000,
    throwOnError: (error, query) => {
      return false;
    },
  });

  return (
    <div className="flex flex-col h-full ml-1">
      <div className="flex flex-1">
        {[
          // cpu 面积图
          <CPUBox data={query.data?.data.cpu ?? []} />,
          // 设备统计饼图
          <CountBox />,
          // 网络 IO 折线图
          <NetworkBox data={query.data?.data.net ?? []} />,
        ].map((item, index) => (
          <Cardbox key={index} className="bg-blue-200">
            {item}
          </Cardbox>
        ))}
      </div>
      <div className="flex flex-1">
        {[
          // 内存使用面积图
          <MemoryBox data={query.data?.data.mem ?? []} />,
          // 流负载信息柱状图
          <LoadBox />,
          // 磁盘使用条形图
          <DiskBox data={query.data?.data.disk ?? []} />,
        ].map((item, index) => (
          <Cardbox key={index} className="bg-blue-200">
            {item}
          </Cardbox>
        ))}
      </div>
    </div>
  );
}

技术回顾

react router v7

回顾一下我们目前用到的三种路由配置函数

index: 默认子路由，访问其父级路由时默认显示。
layout: 搭配 Outlet 做布局路由，比如每个页面都有共同的菜单导航
route: 定义页面路由，搭配 Link ,redirect 组件或 useNavigate Hook 达成路由跳转。

react query v5

回顾一下我们目前用到的查询方式 useQuery

queryKey: 查询数据的唯一标识，如果查询数据时，使用了分页/过滤等条件，这些条件也应该附加到 queryKey 中，其类型是数组类型，顺序很重要!! 但如果数组中包含 {} map 对象，map 内的元素无论什么顺序，视为相等。react-query 会将查询到的数据缓存起来(缓存时间取决于配置)，网页加载时会根据 queryKey 优先读取缓存，使页面体验更流畅。当 key 发生更改时，比如分页条件变化，查询就会自动重新获取数据(取决于 staleTime 设置)。
queryFn: 查询请求函数。
refetchInterval: 重新获取数据的间隔时间(毫秒)
throwOnError: 抛出错误，建议设置为函数，它将传递错误和查询，并且它应该返回一个布尔值，指示是否在错误边界中显示错误（ true ）或将错误返回为状态（ false ）。

shadcn/ui

还有一些细节的处理将在后续的文章中同步，期望文章更快进入 GB28181 信令设计部分。

后续的文章也会更偏向服务端开发，数据库设计，GB/T28181 信令，注册/注销/Catalog…
