定时器时钟

定时器时钟一定要明确其中有哪些变数。

图1

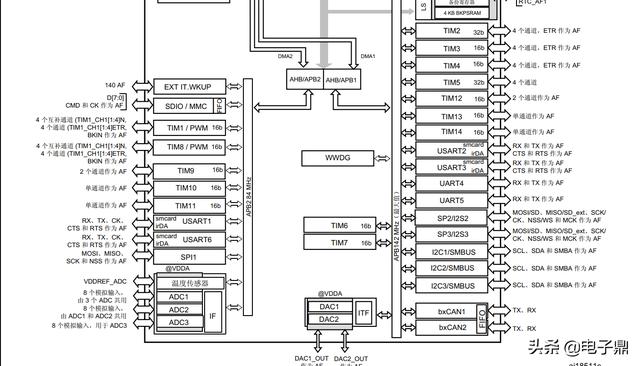

上图为stm407数据手册摘出来的，图片可能看不清楚，其实就蕴含了几点信息。

• AHB1时钟总线通过桥，接到APB2、APB1，而APB1最高频率为42MHZ，APB2最高频率为84MHZ。

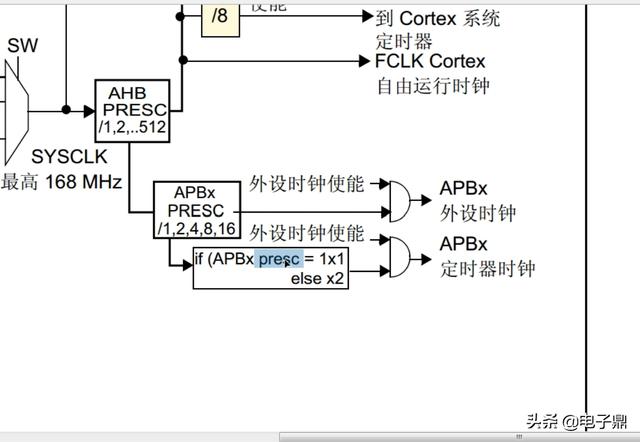

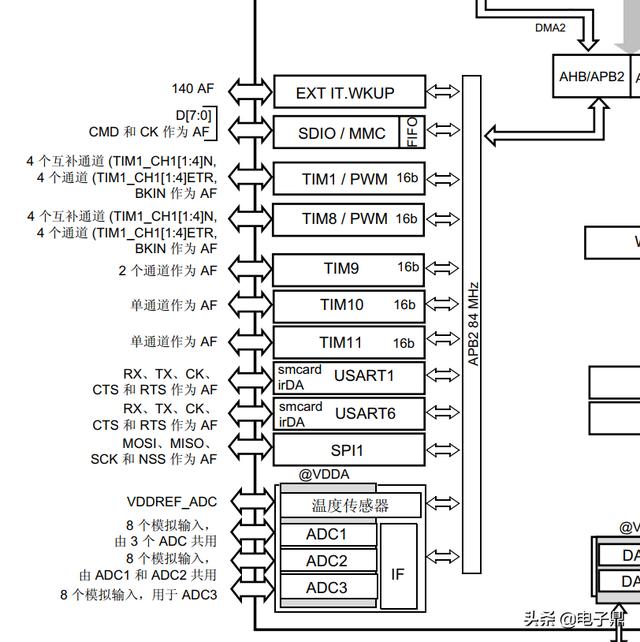

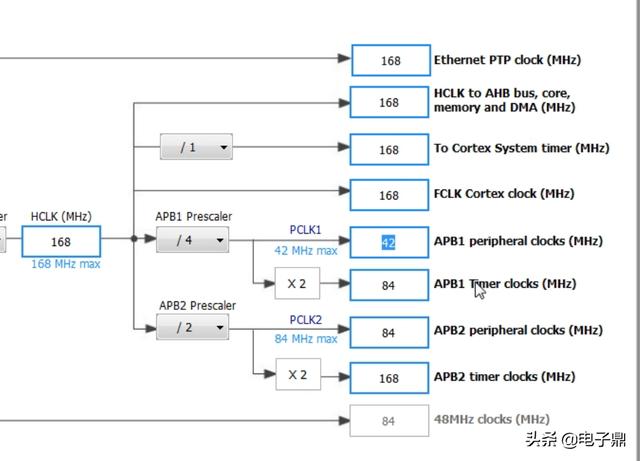

注意一点，我们看图2，我们以APB1举例，上面挂着很多的外设，包括USART1、ADC、以及定时器，我们知道APB1上面最高时钟频率为84MHZ，但是定时器的时钟是要在此基础上乘2，也就是168MHZ。只有一种例外，就是APB1分频系数为1的时候，详情可以看图3和图4。官方文档是这么写的：与 APB2 连接的定时器通过频率高达 168 MHz 的 TIMxCLK 驱动，而与 APB1 连接的定时器则通过频率高达 84 MHz 的TIMxCLK 驱动。

• APB1上面挂着TIM2、TIM3、TIM4、TIM5、TIM12、TIM13、TIM14时钟，这些定时器最高频率为84MHZ，APB2上面挂着TIM1、TIM8、TIM9、TIM10、TIM11，他们对应的最高频率为168MHZ.
• 定时器2和定时器5是32位，其他都是16位定时器。
