本文介绍了以太网双绞线的基础知识，包括Tracert的工作原理和不同操作系统的实现方式。详细阐述了CISCO IOS设备的初始化过程，如登录、配置主机名、关闭域名解析、设置日志同步和永不超时等。此外，还详细讲解了静态路由配置，包括直通线和交叉线的区别、接口IP地址配置、DHCP地址池的设置，以及如何通过静态路由实现网络间通信。最后，讨论了负载均衡和路由汇总，展示了如何在R1和R2路由器上配置多路径负载均衡和手工汇总。

Tracert每一次从1开始TTL递增，递增的过程中路径的所有路由器都会因为TTL超时回应路由器地址。
Windows Tracert是通过ICMP实现的，Linux Tracert是通过UDP实现的。
10Mb/s（bit），10MB/s（Byte），8bit=1Byte
非屏蔽双绞线，屏蔽双绞线（线接地or贴墙，干扰小）

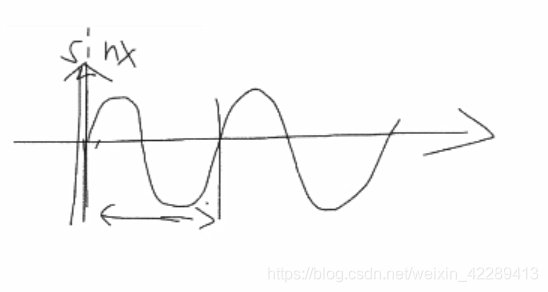

波长

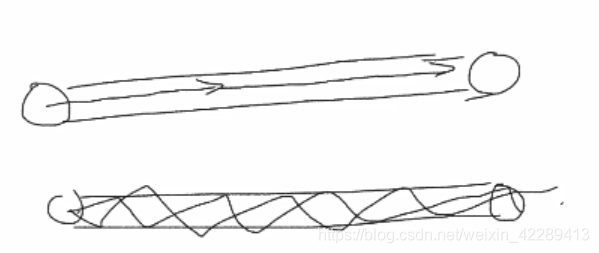

单模光纤vs多模光纤

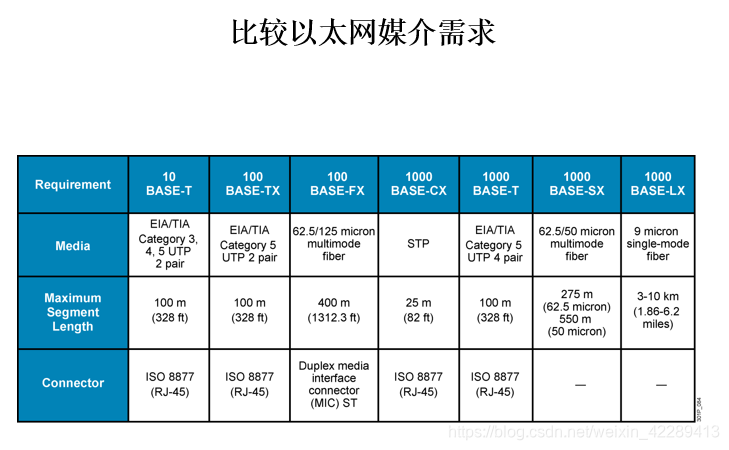

以太网媒介需求

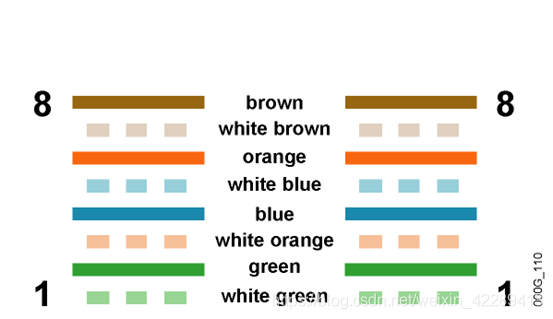

直通线（平行线）：用在不同层的网络设备之间
交叉线：用在同层的网络设备之间

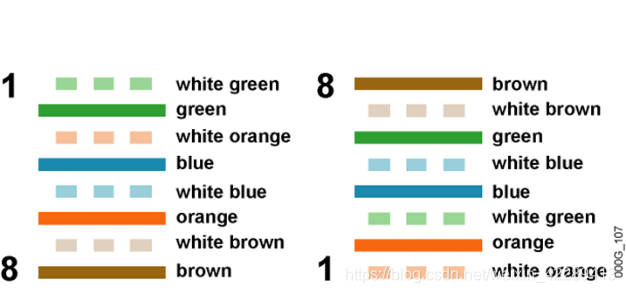

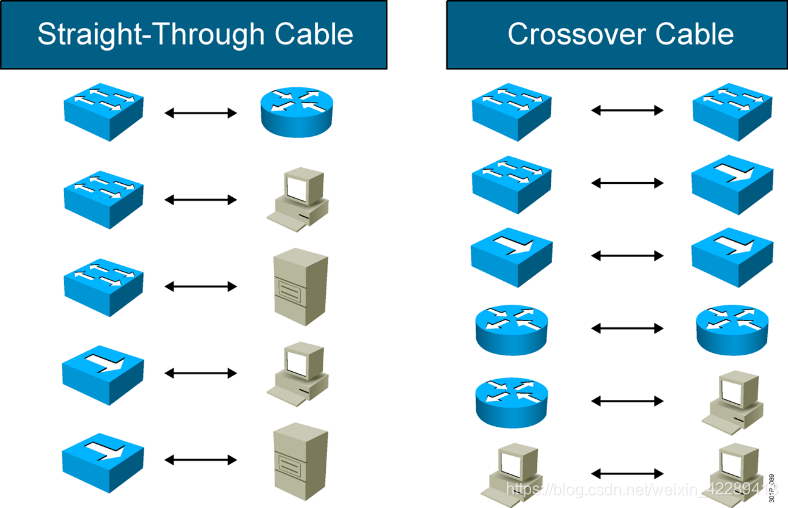

直通线vs交叉线

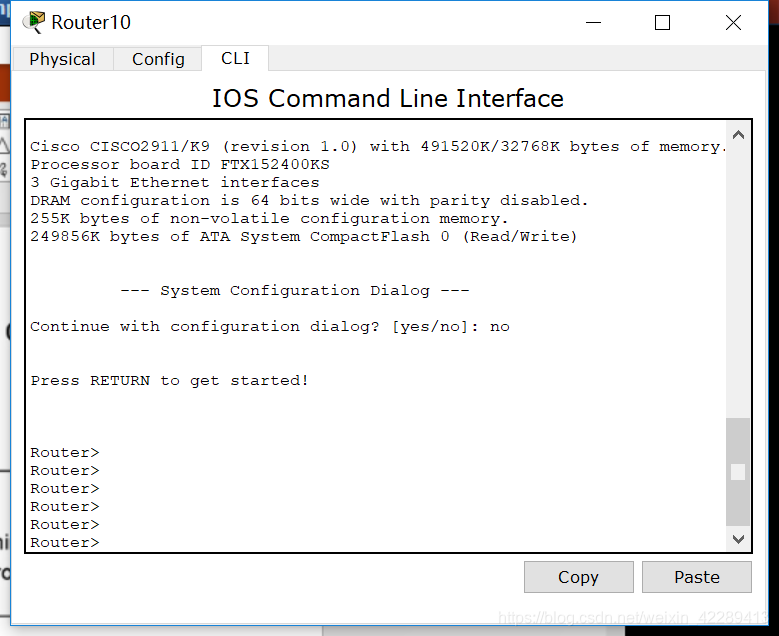

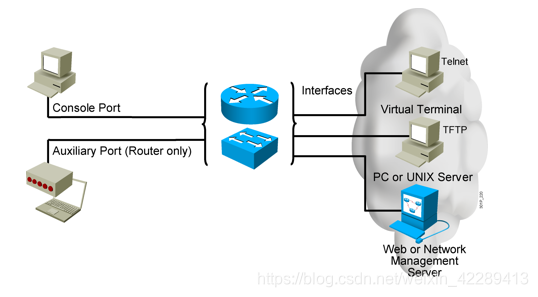

登录设备：当第一次配置CISCO IOS设备时，通常我们通过console线登录设备。若主机没有console口，则需要通过USB转接线转换。
远程登陆：telnet 192.168.X.X

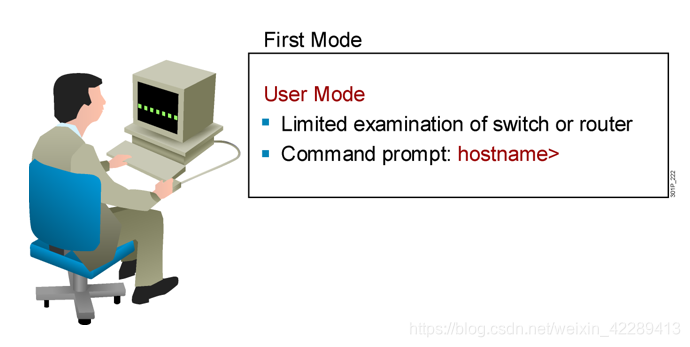

用户模式（User Mode）

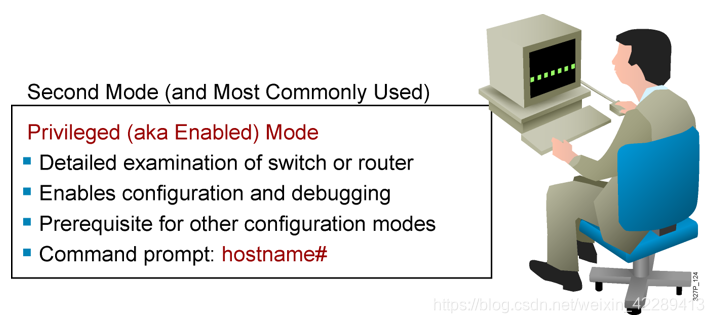

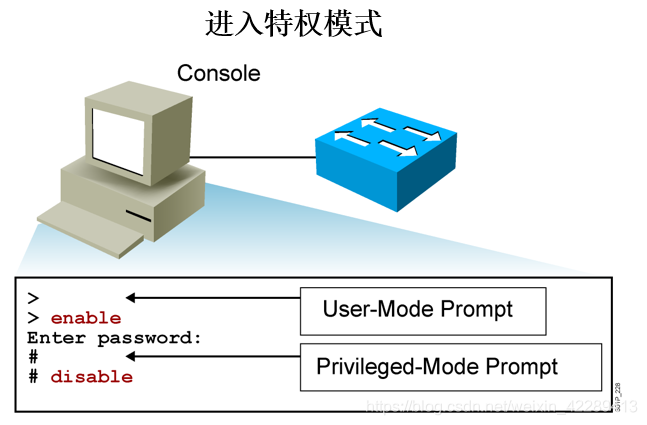

特权模式

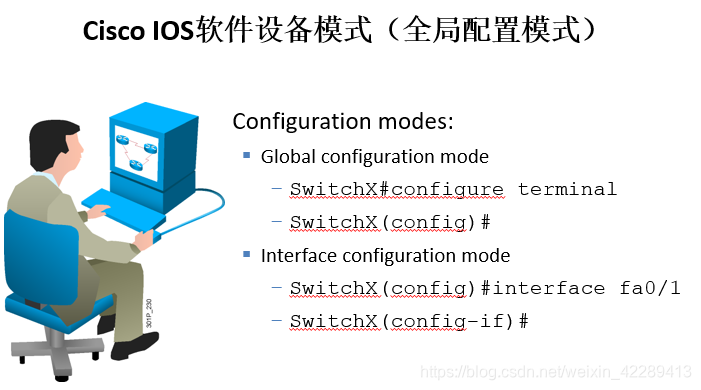

全局配置模式

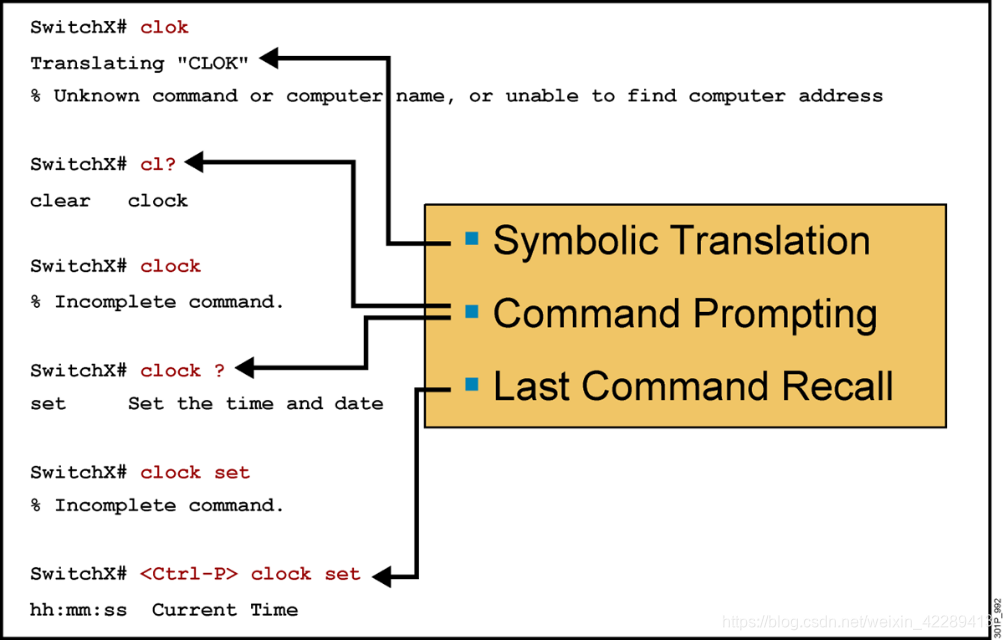

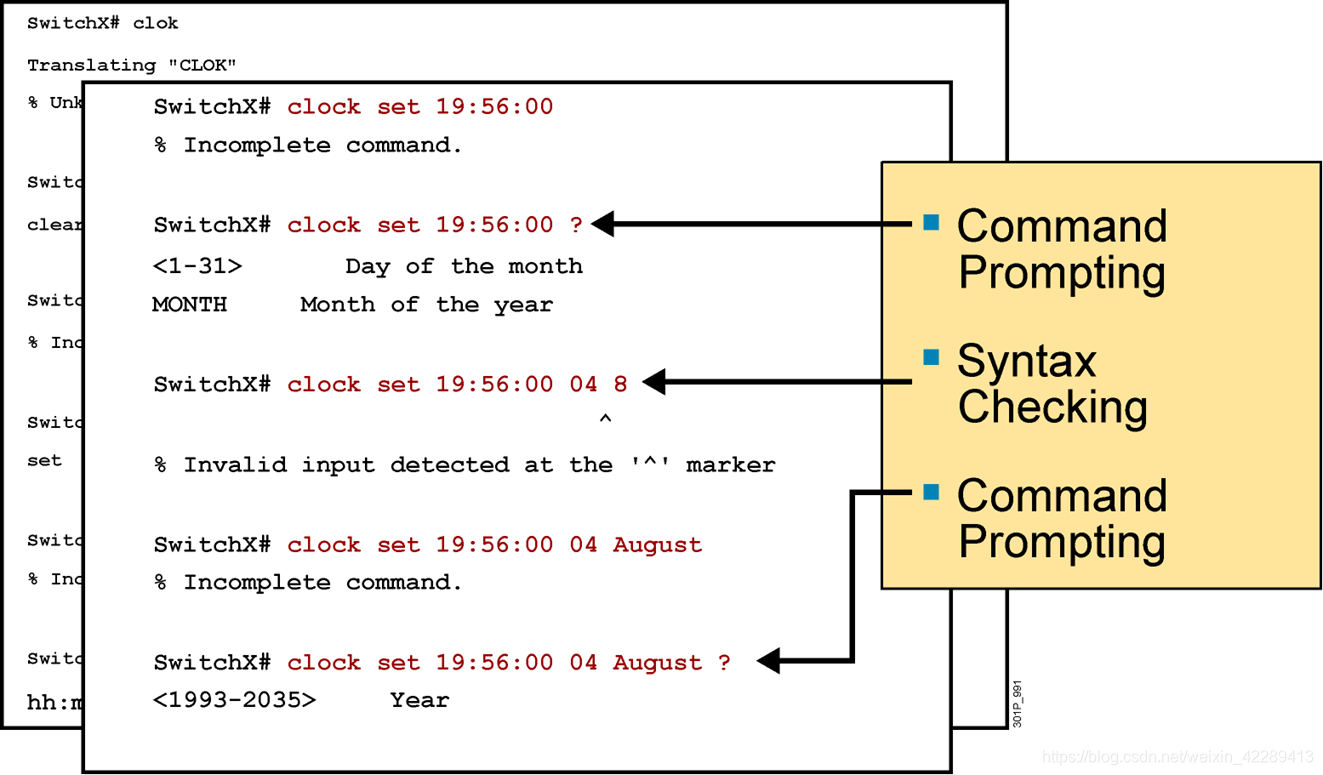

上下文相关帮助
退出指令
Exit：逐层退出
Disable：特权模式退出到用户模式
End：特权模式以上的任意模式输入end直接退出到特权模式
设备预配
修改主机名
Switch(config)#hostname SW
SW(config)#

关闭域名解析
SW(config)#no ip domain-lookup

日志同步
SW(config)#line console 0
SW(config-line)#logging synchronous

永不超时
SW(config)#line console 0
SW(config-line)#exec-timeout 0 0

设备加密
Console口加密：
R1(config)#line console 0
R1(config-line)#password cisco
R1(config-line)#login

用户到特权模式加密：
R1(config)#enable password cisco123

推荐加密方式：
Console口加密：
R1(config)#username ccna privilege 1 secret cisco
R1(config)#line console 0
R1(config-line)#login local

用户到特权模式加密：
R1(config)#enable secret cisco

使用password加密在show running-config可以查看到用户名和密码
在这里插入图片描述
使用secret加密在show running-config无法查看到密码

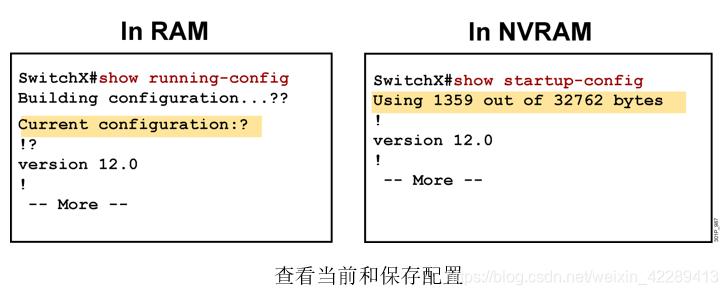

20. 查看配置

使用copy running-config startup-config可以保存当前配置，或使用write指令。
在这里插入图片描述

网络组建步骤
A）拓扑设计----IP地址规划
B）配置
底层—所有设备的ip地址
路由
策略
安全
优化
C）测试
D）排错
E）维护

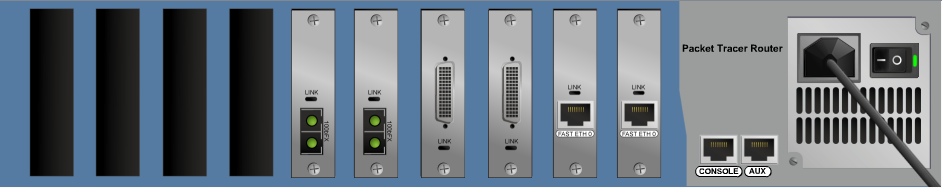

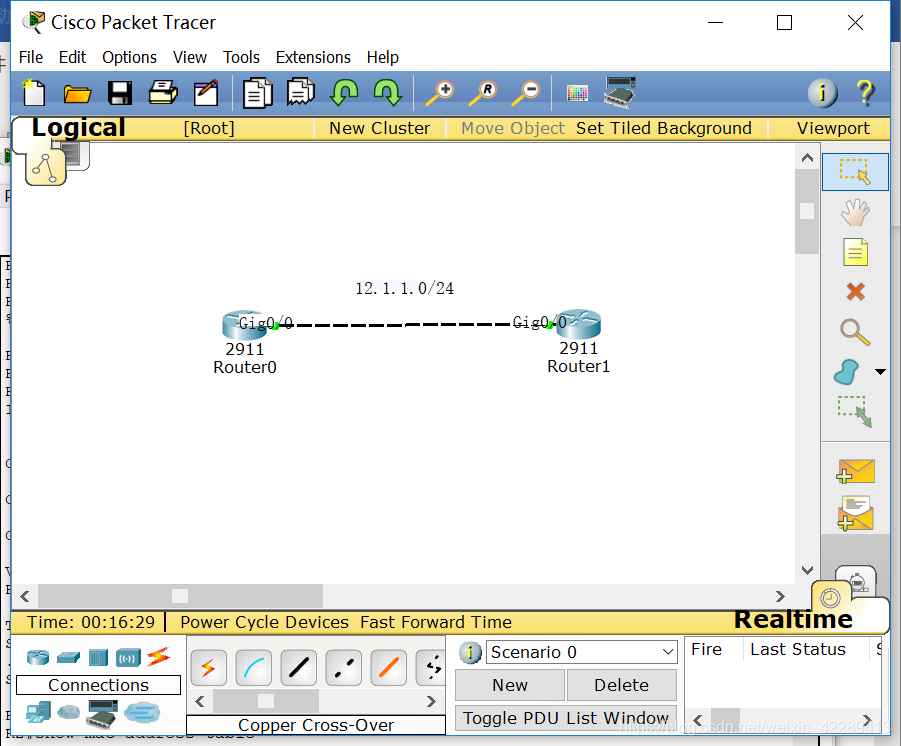

路由接口配置ip地址

Router>
Router>en
Router#
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#
Router(config)#hostname R1
R1(config)#
R1(config)#int g0/0
R1(config-if)#
R1(config-if)#ip address 12.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
R1(config-if)#
R1(config-if)#end
R1#show ip interface brief
Interface IP-Address OK? Method Status Protocol
GigabitEthernet0/0 12.1.1.1 YES manual up up
GigabitEthernet0/1 unassigned YES unset administratively down down
GigabitEthernet0/2 unassigned YES unset administratively down down
Vlan1 unassigned YES unset administratively down down

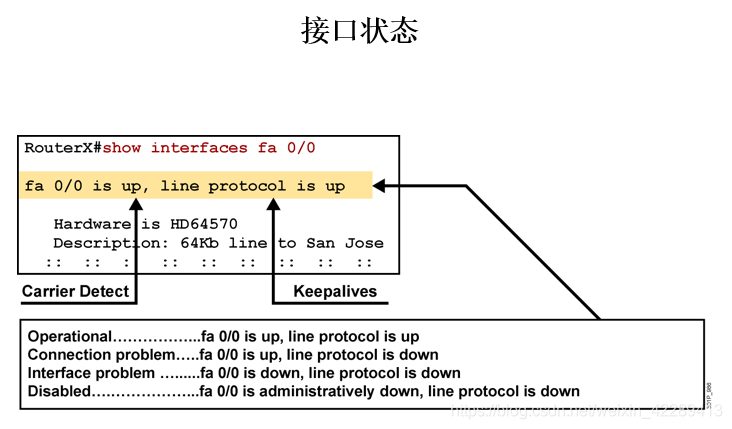

接口状态 up up
DHCP工作过程的六个主要步骤
DHCP服务器提供三种IP分配方式：
A）自动分配（Automatic Allocation）：自动分配是当DHCP客户端第一次成功地从DHCP服务器端分配到一个IP地址之后，就永远使用这个地址。
B）动态分配（Dynamic Allocation）：动态分配是当DHCP客户端第一次从DHCP服务器分配到IP地址后，并非永久地使用该地址，每次使用完后，DHCP客户端就得释放这个IP地址，以给其他客户端使用。
C）手动分配：手动分配是由DHCP服务器管理员专门为客户端指定IP地址。
