ADPCM编解码

前言
一、概念
- 1. PCM概念
- 2. ADPCM编码思想
二、MS ADPCM编解码
三、FFmpeg源码中部分参数含义
- 1. block_size
- 2. frame_size
四、WAV文件结构

前言

最近需要在ARM上做ADPCM音频编解码，遂查阅大量资料学习了相关的概念，最终对FFmpeg中MS ADPCM编解码进行移植，本文记录学习过程中所做的笔记。

一、概念

1. PCM概念

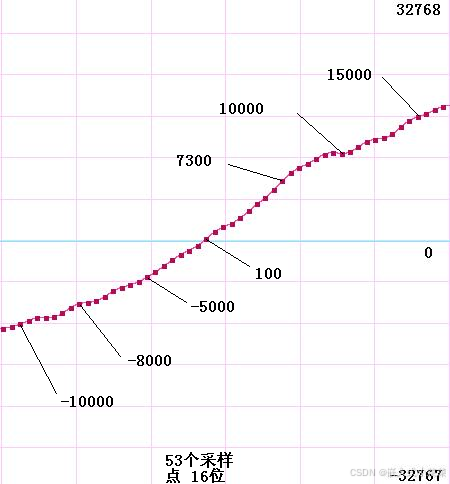

对一段音频模拟信号进行采样，横轴为时间，纵轴为信号强度，每秒采样8000个点，就表示PCM的采样频率为8kHz，每个采样点的值用16位的变量存储，表示PCM的位深等于16。最后的将采集的N个点的值写入文件流，就生成了PCM数据流。音频模拟信号采样量化编码如下图所示：
在这里插入图片描述

2. ADPCM编码思想

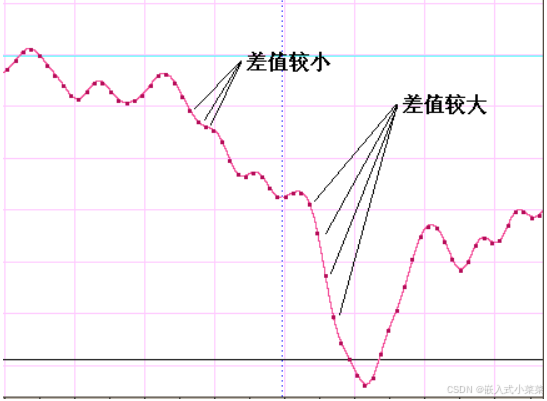

PCM数据流本质上是由一连串的二进制数据填充而成，在对PCM原始数据流编码时，每次取PCM数据流的16bit数据为一个PCM采样点，首先计算PCM相邻两点之间的差值，然后将该差值乘以编码算法的系数，使结果存在于-8到7区间，也就可以通过4bit数据来存储一个16bit的PCM数据。因此，ADPCM编码可以将PCM文件的大小压缩到1/4。但编码前的PCM数据块大小与编码后的ADPCM数据块大小并不是严格的4：1，因为每个ADPCM数据块除了压缩数据外，还有一个固定7字节长度的head头信息下文会对头信息数据结构进行解析。
在这里插入图片描述

二、MS ADPCM编解码

1. FFmpeg源码中的ADPCM编解码逻辑

(1) FFmpeg源码中ADPCM文件结构

adpcm.c ：主要是ADPCM解码代码
adpcmemc.c ：主要是ADPCM编码代码
adpcm.h ：部分头文件

(2) FFmpeg源码中ADPCM编解码主要函数

在对FFmpeg源码移植时，实现以下几个编解码函数的逻辑，即可实现ADPCM编解码的基本功能，如果需要进行量化编码优化，则需关注adpcm_compress_trellis()函数，通过avctx->trellis变量可以设置优化等级。

adpcmenc.c中主要编码函数

adpcm_encode_init()：编码初始化函数，初始化部分编码参数
adpcm_encode_frame()：编码逻辑实现，内部通过switch case选择不同的编码算法
adpcm_encode_close()：编码资源释放

adpcm.c中主要解码函数

adpcm_decode_init()：解码初始化函数，初始化部分解码参数
adpcm_decode_frame()：解码逻辑实现，内部通过switch case选择不同的解码算法
adpcm_decode_close()：解码资源释放

2. PCM数据块与ADPCM数据块对应关系

【本文仅以MS ADPCM编解码算法举例，其他算法的数据结构与MS ADPCM算法的数据结构不同】

FFmpeg源码在读取PCM数据流时，一次性读取2^N字节的原始PCM数据，然后将该段PCM数据块编码压缩成ADPCM数据块，编码前PCM数据块的大小与编码后ADPCM数据块的大小关系计算公式如下：

pcm_data_size = ( (adpcm_data_size - 7)*4 + 4 )
pcm_data_size 表示PCM数据块大小，adpcm_data_size 表示ADPCM数据块大小

【举例如下】
一次读取2048字节的PCM数据流，通过MS ADPCM编码可以生成518字节的ADPCM数据块。一帧518字节ADPCM数据块由7字节HEAD头信息与511字节的压缩ADPCM_DATA数据组成。

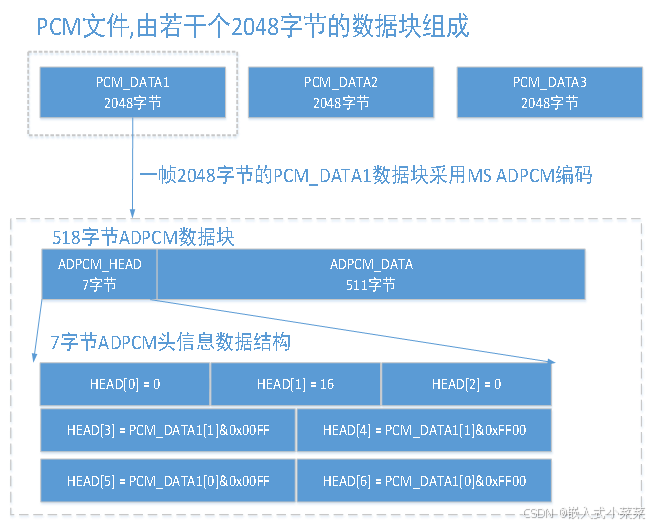

2048字节的PCM数据块与518字节的ADPCM数据块的数据结构对应关系如下所示：
PCM与ADPCM数据块对应数据结构关系

7字节的HEAD头信息包含3字节固定头与4字节PCM原始数据。
511字节的ADPCM_DATA数据，是由MS ADPCM编码算法按4：1比例将PCM_DATA1的2044字节数据压缩而成。

3. ADPCM头信息数据结构

在MS ADPCM编解码算法中，不论ADPCM数据块大小为多少，ADPCM头信息固定为7字节，头信息数据结构如下：

uint8_t header[7] = {0};
header[0] = 0;
header[1] = 16;		// 16&0xFF
header[2] = 0;		// 16&0xFF00;
// 取pcm原始数据，按小端字节序写入
header[3] = samples[1] & 0xFF;	//samples为short int型PCM原始数据，samples[1]表示PCM数据块中的第2个short型数据
header[4] = samples[1] & 0xFF00;
header[5] = samples[0] & 0xFF;
header[6] = samples[0] & 0xFF00;

三、FFmpeg源码中部分参数含义

1. block_size

block_size 定义了在编码或解码过程中，音频数据被分割成的每个数据块的大小。每个块包含音频数据及可能的一些附加信息（如预测器状态、系数等）。
在编码过程中，音频样本被组织成大小为 block_size 的块进行处理和压缩。编码器对每个块进行压缩，并将压缩后的数据写入输出流。
在解码过程中，解码器从输入流中读取大小为 block_size 的块，解码这些数据以恢复原始音频样本。
以Microsoft ADPCM为例，常见的 block_size 设置为 512 字节。
block_size指的是一帧PCM数据压缩成adpcm数据后，一个adcpm数据块的字节数。

2. frame_size

frame_size指的是，压缩一个block_size大小的ADPCM数据块，需要frame_size个PCM样本，一个PCM样本为2字节。
因此，生成一个block_size字节的ADPCM数据块，需要frame_size * 2字节的PCM数据。
在MS ADPCM压缩编码算法中，frame_size的计算公式为：

avctx->frame_size = (s->block_size - 7 * channels) * 2 / channels + 2;

【举例】
当通道数channels=1，block_size=256时，frame_size==1000;表明生成一个256字节大小的ADPCM数据，需要读取1000字节的PCM数据，其中996字节的PCM数据按4：1压缩生成ADPCM数据块，4字节的原始PCM数据与3字节的标志数据共同组成7字节的ADPCM头信息。
因此，一帧256字节的ADPCM数据由7字节的头信息与249字节的ADPCM压缩数据组成。

四、WAV文件结构

1. PCM数据封装成WAV格式

其中WAV headers占44字节，可由通用软件解析播放。
wav headers数据结构如下：

typedef struct WAVE_HEADER{
    char    fccID[4];       //内容为""RIFF
    unsigned int dwSize;   //最后填写，WAVE格式音频的大小//unsigned long dwSize;
    char    fccType[4];     //内容为"WAVE"
}WAVE_HEADER;

typedef struct WAVE_FMT{
    char    fccID[4];          //内容为"fmt "
    unsigned int  dwSize;     //内容为WAVE_FMT占的字节数，为16
    unsigned short wFormatTag; //如果为PCM，改值为 1
    unsigned short wChannels;  //通道数，单通道=1，双通道=2
    unsigned int  dwSamplesPerSec;//采用频率
    unsigned int  dwAvgBytesPerSec;/* ==dwSamplesPerSec*wChannels*uiBitsPerSample/8 */
    unsigned short wBlockAlign;//==wChannels*uiBitsPerSample/8
    unsigned short uiBitsPerSample;//每个采样点的bit数，8bits=8, 16bits=16
}WAVE_FMT;

typedef struct WAVE_DATA{
    char    fccID[4];       //内容为"data"
    unsigned int dwSize;   //==NumSamples*wChannels*uiBitsPerSample/8
}WAVE_DATA;

2. ADPCM数据封装成WAV格式

其中WAV headers占124字节，也可由通用音频软件解析播放。
wav headers数据结构如下：

// 定义 WAV 文件头部结构
#pragma pack(push, 1)   // 开始禁用对齐
struct WAVHeader {
    // 12Byte
    char riff[4];                // "RIFF"
    uint32_t overall_size;       // 文件总大小 - 8 字节
    char wave[4];                // "WAVE"

    // 58Byte
    char fmt_chunk_marker[4];    // "fmt " (包括空格)
    uint32_t length_of_fmt;      // 格式子块的大小，16 for PCM. 50 for some ADPCM
    uint16_t format_Tag;        // 格式类型，1 for PCM, 0x11 for ADPCM
    uint16_t channels;           // 通道数
    uint32_t samplesPerSec;        // 采样率
    uint32_t avgBytesPerSec;           // 每秒字节数
    uint16_t block_align;        // 数据块对齐
    uint16_t bits_per_sample;    // 每个样本的位数
    uint16_t cbSize;            // 32
    uint32_t unknown[8];        // 0

    // 12Byte
    char    fact_chunk_marker[4];  // "fact"
    uint32_t length_of_fact;     // sample count大小
    uint32_t samplesCount;       // 样本数 480006，PCM原始文件除以2

    // 34Byte
    char    tag_list_marker[4];  // "LIST"
    uint32_t length_of_tag;     // 26
    char    tag_real_name[4];   // "INFO"
    char    encode_chunk_marker[4]; // "ISFT"
    uint32_t length_of_encode;  // 14
    char    encode_value[13];   // "Lavf61.5.101"
    char alignement;            // alignement

    // 8Byte
    char data_chunk_header[4];   // "data"
    uint32_t data_size;          // 数据大小
};
#pragma pack(pop)  // 恢复默认对齐
