超声信号的显示方式之A型显示和超声成像

死嗑到底

已于 2023-04-17 10:29:09 修改

阅读量593

点赞数

分类专栏：超声基础文章标签：超声基础

于 2023-04-17 10:27:47 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_42286052/article/details/130194506

版权

超声基础专栏收录该内容

54 篇文章

订阅专栏

文章介绍了超声检测中不同的信号显示方式，包括A型显示，以及与视角相关的轴向扫描如轴A、轴B、轴C、轴D和S扫描，这些方法提供了对材料内部结构的多角度观察。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

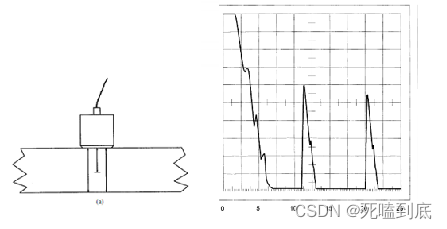

按超声信号的显示方式：分为A型显示和超声成像

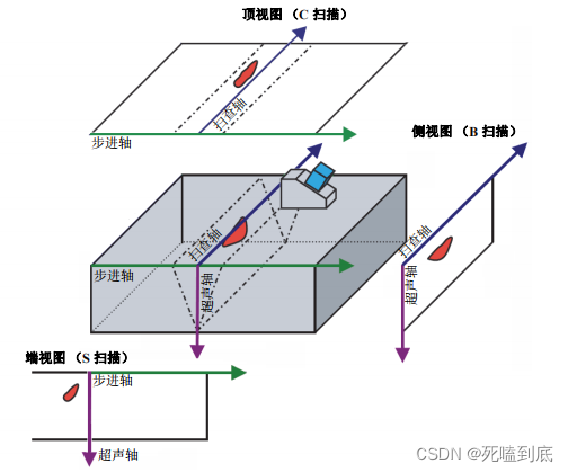

视图	观察角度	相关的轴
A扫描	从上向下看到材料的内部图	波幅对超声轴
B扫描	侧视图	超声轴对扫查轴
C扫描	顶视图	扫查轴对步进轴
D扫描、S扫描	端视图	超声轴对步进轴
