Linux网络内核基础框架

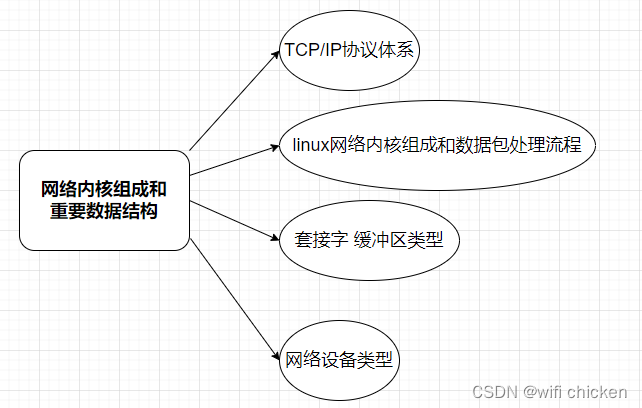

本文了解的具体内容与核心

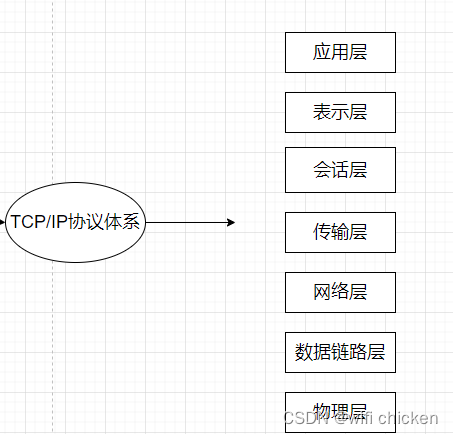

TCP/IP 协议体系

• 应用层：为网络用户提供各种服务，例如电子邮件、文件传输等。
• 表示层：为不同主机间的通信提供统一的数据表示形式。
• 会话层：负责信息传输的组织和协调，管理进程会话过程。
• 传输层：管理网络通信两端的数据传输，提供可靠或不可靠的传输服务。
• 网络层：负责数据传输的路由选择和网际互连。
• 数据链路层，负责物理相邻(通过网络介质相连)的主机间的数据传输，主要作用包括物理地址寻址、数据帧封装、差错控制等。该层可分为逻辑链路控制子层(LLC)和介质访问控制子层(MAC)。
• 物理层，负责把主机中的数据转换成电信号，再通过网络介质(双绞线、光纤、无线信
  道等)来传输。该层描述了通信设备的机械、电气、功能等特性。

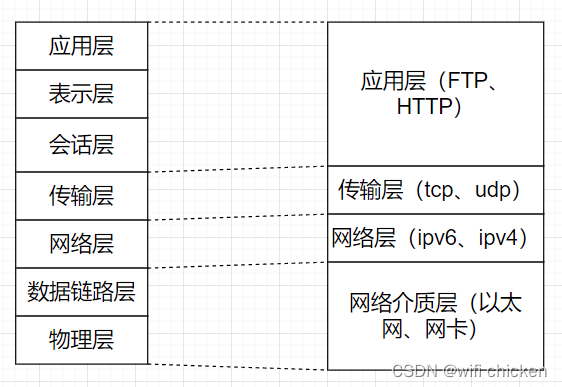

通常，上述的传输层、网络层、数据链路层和物理层又被依次称为第四层、第三层、第二层和第一层。相比于OSI体系，TCPIP 协议体系的架构更加简单实用：

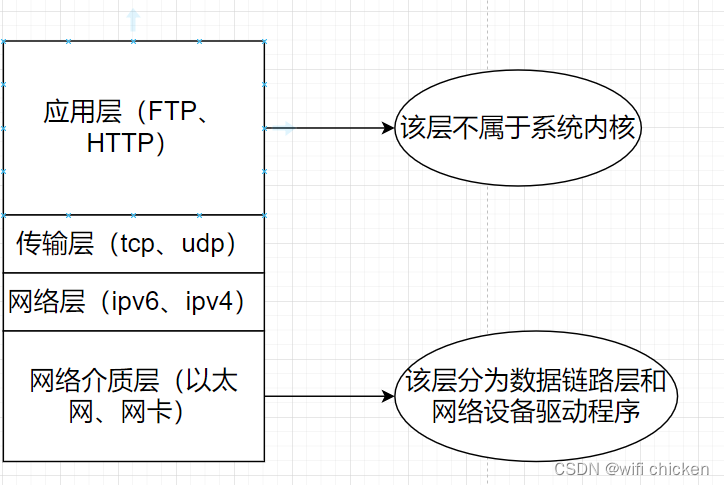

说明：

注意：

1. 除了上述标准的四个层次外，TCP/IP协议体系还需要路由协议来管理数据传输路径，ARP协议来管理本地网络寻址。这两部分都在Linux网络内核中实现
2. 为支持应用程序访问网络服务，内核提供了编程接口，即套接字接口。（俗称网络编程）

网络数据包的封装与解封

以 FTP 客户/服务器工作过程为例，描述 TCP/IP 协议体系处理流程

文字描述流程：
发送

1. 第一,在应用层,FTP 协议模块在文件数据前部添加 FTP 头部(标准的 FTP 协议数据段),把文件数据封装成FTP数据:
2. 第二，在传输层，TCP协议模块在FTP数据前部添加TCP头部(标准的 TCP协议数据段)，把FTP数据封装成TCP数据(段):
3. 第三，在网络层，IP协议模块在 TCP 数据前部添加 IP 头部(标准的 I P协议数据段),把 TCP 数据封装成 IP 数据(分组);
4. 第四，在网络介质层，以太网设备驱动程序在数据前部和后部添加以太网头部和尾部(标准的以太网数据段)，把IP数据封装成以太网数据(帧)。
5. 最后，以太网设备把以太网数据转换成电信号，通过以太网线将数据信号传给客户端。

接收

1. 第一，检测到网线上的电平信号后，以太网卡尝试把收到的数据转换成完整的以太网数据:
2. 第二，如果以太网卡成功获取一个发给本客户端的数据，则启动驱动程序去掉以太网数据的头部和尾部，得到被封装的IP数据，并将该数据递交给网络层;
3. 第三，在网络层，IP 协议模块去掉 IP 数据头部，还原被封装的 TCP 数据，并递交给传输层;
4. 第四，在传输层，TCF协议模块去掉 TCP 数据头部，还原被封装的FTP 数据，并递交给应用层:
5. 第五，在应用层FTP协议模块去掉 FTP数据头部，还原被封装的文件数据。

分片知识补充
传输文件时，TCP/IP协议体系必须考虑网络介质对网络数据单元的尺寸限制。当文件长度超出了最大尺寸限制时，服务器端把文件数据分成一些小的分片，然后分别封装发送。当接收到这些分片后，客户端把分片重新组合成原始文件。

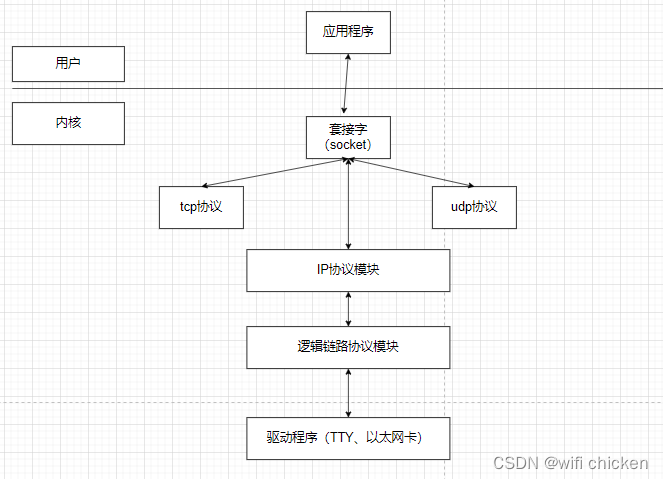

linux网络内核组成

• 套接字接口：网络内核最顶层是支持应用程序开发的函数接口，这是一系列标准函数。
• 套接字支持多种不同类型的协议族:UNIX域协议族、TCP/IP协议族、IPX协议族等。本书只讨论TCP/IP协议族对应的套接字(INET套接字)，该套接字又包括3个基本类型:SOCK_STREAM、SOCK_DGRAM和SOCK_RAW。通过SOCK_STREAM接可以访问TCP协议、SOCK_DGRAM套接字可以访问UDP协议、SOCK_RAW套接字可以直接访问IP协议。可见，套接字接口是网络内核的入口。
• 传输层和网络层。套接字往下依次是传输层和网络层。传输层包括标准的TCP和 UDP协议模块，而网络层包括标准的 IP 协议模块。
• 数据链路层。对于需要逻辑链路的网络，
