H3C交换机堆叠

搭建IRF的配置

1、配置思路

IRF 的连接拓扑可以为环形或链形。为进一步提高 IRF 的可靠性，本例中我们采用环形拓扑来 组建 IRF，建议您在有条件的情况下使用环形拓扑。

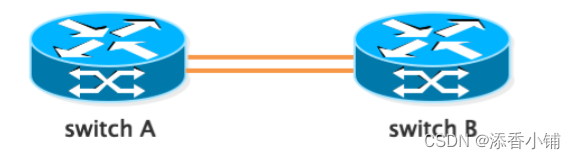

IRF 链路主要用于传输跨物理设备的业务流量，建议使用比接入终端的端口更高的速率来实现 IRF 连接。本例中将一个 IRF 端口与两个物理端口绑定形成聚合 IRF 物理端口，提高传输速率 的同时还能够提供 IRF 链路的高可靠性，物理连接的形态如图所示。

为区分 IRF 中的各成员设备，我们需要为2台设备分配成员编号。本例中以2台设备从左至右的成员编号分别为 1、2为例。

IRF 中包括一台主设备和多台从设备，主设备可以通过默认选举规则选举产生，也可以通过设置优先级来手工指定。默认priority ID值是1，priority ID范围1~32，ID值越大优先级越高。本例中我们通过设置优先级来指定设备 switch A 为主设备。

配置注意事项：

IRF 物理端口必须工作在二层模式下，才能与 IRF 端口进行绑定。

2、两台H3C交换机互联堆叠线缆

堆叠口
FGE1/0/1             UP   40G(a)  F(a)   A    1
FGE1/0/2             UP   40G(a)  F(a)   A    1

3、配置主设备 switch A

• 进入系统视图，将用作 IRF 物理端口的 FortyGigE 1/0/1～FortyGigE 1/0/2 的手工关闭。使用端口批量配置功能 可以更快速的完成配置

<switchA> system-view
[switchA] interface range FortyGigE 1/0/1 to FortyGigE 1/0/2
[switchA-if-range] shutdown
[switchA-if-range] quit

• 创建 IRF 端口 1，与端口 FortyGigE 1/0/1 和 FortyGigE 1/0/2 绑定。

[switchA] irf-port 1/1
[switchA-irf-port1/1] port group interface FortyGigE 1/0/1
[s
