三极管源原理---动图解释

本文通过动画详细解析三极管(双极型晶体管)的电流放大作用,包括发射结和集电结的工作原理,以及如何通过小电流Ib控制大电流Ic,实现放大电路的功能。

三极管的电流放大作用应该算是模拟电路里面的一个难点内容,我想用这几个动画简单的解释下为什么小电流Ib能控制大电流Ic的大小,以及放大电路的原理。

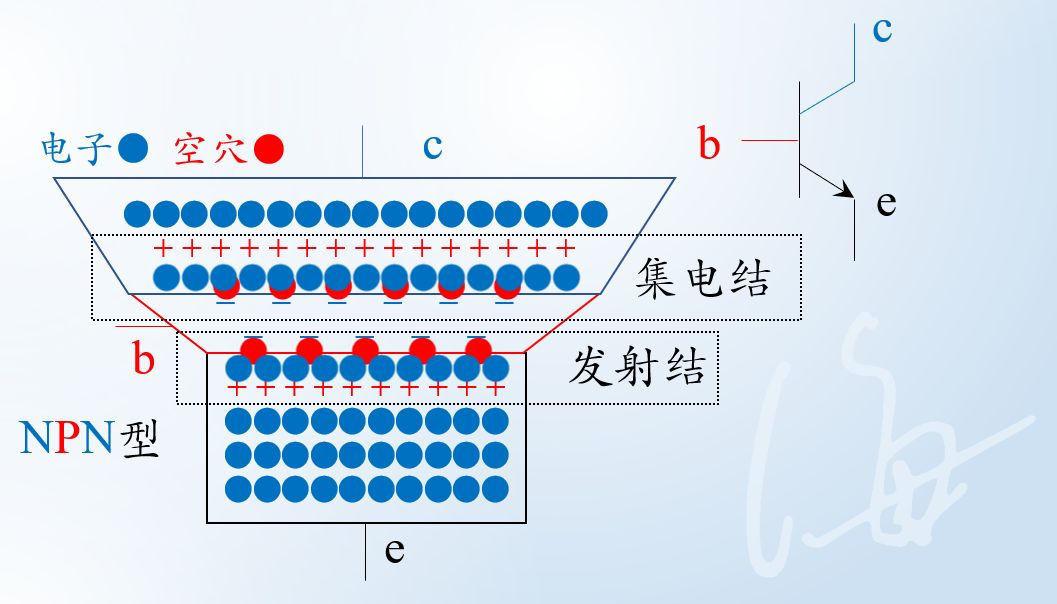

我这里的三极管也叫双极型晶体管,模电的放大电路和数电的简单逻辑电路里面都会用到。有集电极c、基极b、发射极e、以及两个PN结:集电结和发射结。集电极面积比较大,基极厚度薄而且载流子浓度比较低。下图是个NPN型的三极管:

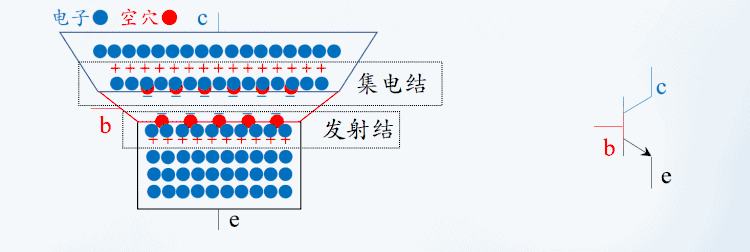

当发射结正偏时,电荷分布会发生变化,发射结宽度会变窄;相当于给电子打开了一扇e到b的大门

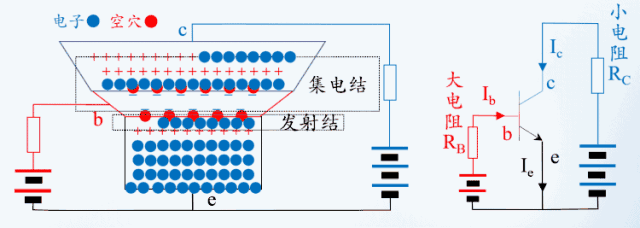

集电结反偏时,电荷分布会也发生变化,集电结宽度会变宽。相当于打开了阻碍电子从c级跑出去的大门,如下方动画所示:

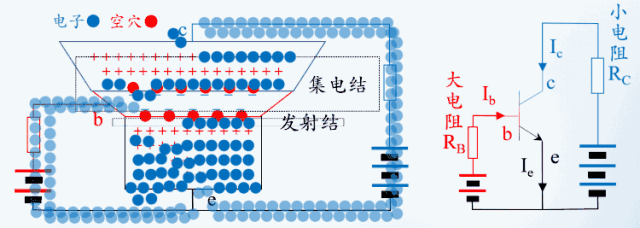

b级会接一个大电阻RB限制电流Ib的大小,跑到b极的那些多余的电子就只好穿越集电结,形成电流Ic,如下方动画所示:

如果基极电压翻倍,电荷分布会继续发生变化,发射结宽度会变得更窄,这扇大门变得更宽了,将会有更多的电子跑到b级。如下方动画所示:

由于RB是大电阻,Ib就算翻倍了也还是很小,所以更多的电子会穿越集电结,让Ic也翻倍。如下方动画所示:

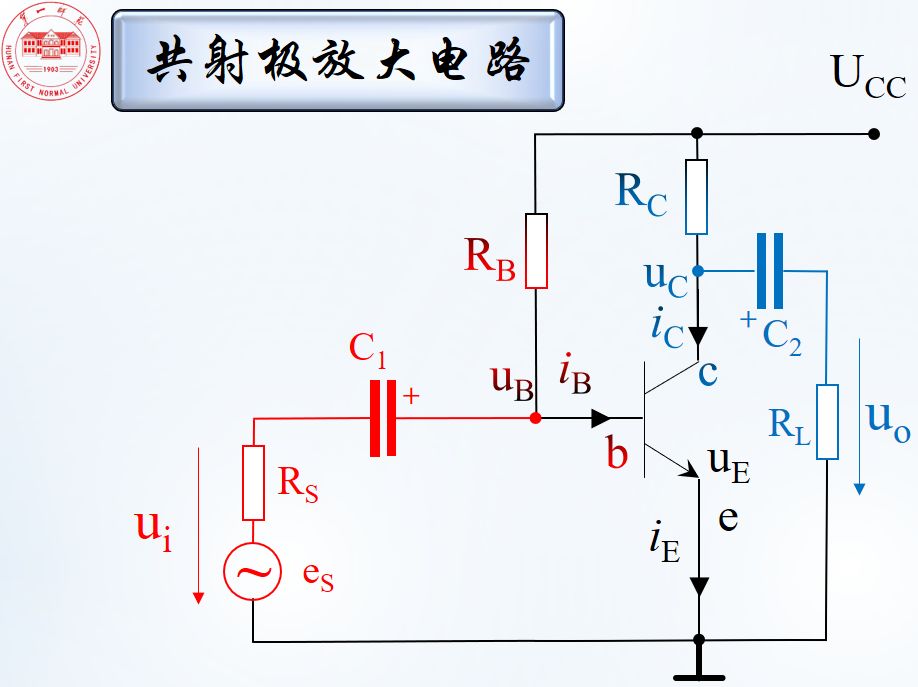

两个直流电源是可以合并到一起的,再加上小信号ui和两个电容,就得到了放大电路,如下图所示:

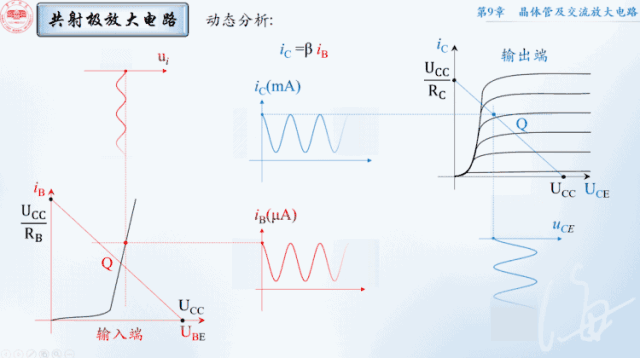

如果电阻大小合适,这个放大电路能够将小信号ui放大成相位相反的大信号uCE,如下方动画所示:

红色为输入端,ui的变化会影响UBE,把发射结看成一个小电阻,红色的Q点就会沿黑线运动,然后画出iB的图像;

根据iC=βiB,画出iC的图像,纵坐标从μA变成了mA;

而输出端有UCE=UCC-ICRC,当UCC、RC不变时,UCE与IC反相。

最后说说这些动画的不足之处吧:

1.喇叭口一样的三极管并不是我的独创,这个链接也有,但水箱的比喻容易让人产生一种误解,认为IC最大,其实IE才是最大的电流。

2.动画里完全忽略了电子的热运动速度,那个速度远大于电压作用下电子的漂移速度。

3.在张骥博主的建议下买了本郝跃的微电子概论,才意识到我的动画里并没有体现出能级、能带、费米分布等内容。

本文来自张云科学网博客。

原文链接:http://wap.sciencenet.cn/blog-729147-1041542.html?mobile=1
