通过stm32汇编来看C语言数组内存分配

最新推荐文章于 2024-11-03 20:26:42 发布
原创 最新推荐文章于 2024-11-03 20:26:42 发布 · 290 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #汇编 #c语言

文章详细介绍了在ARM架构下，一个名为u8test的数组如何从flash的ROcode区被加载到栈中。通过SUB指令分配栈空间，使用LDR和ADR等指令按高低地址顺序存储数组元素，最终在栈地址0x200013b8处存放了数组的元素值。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

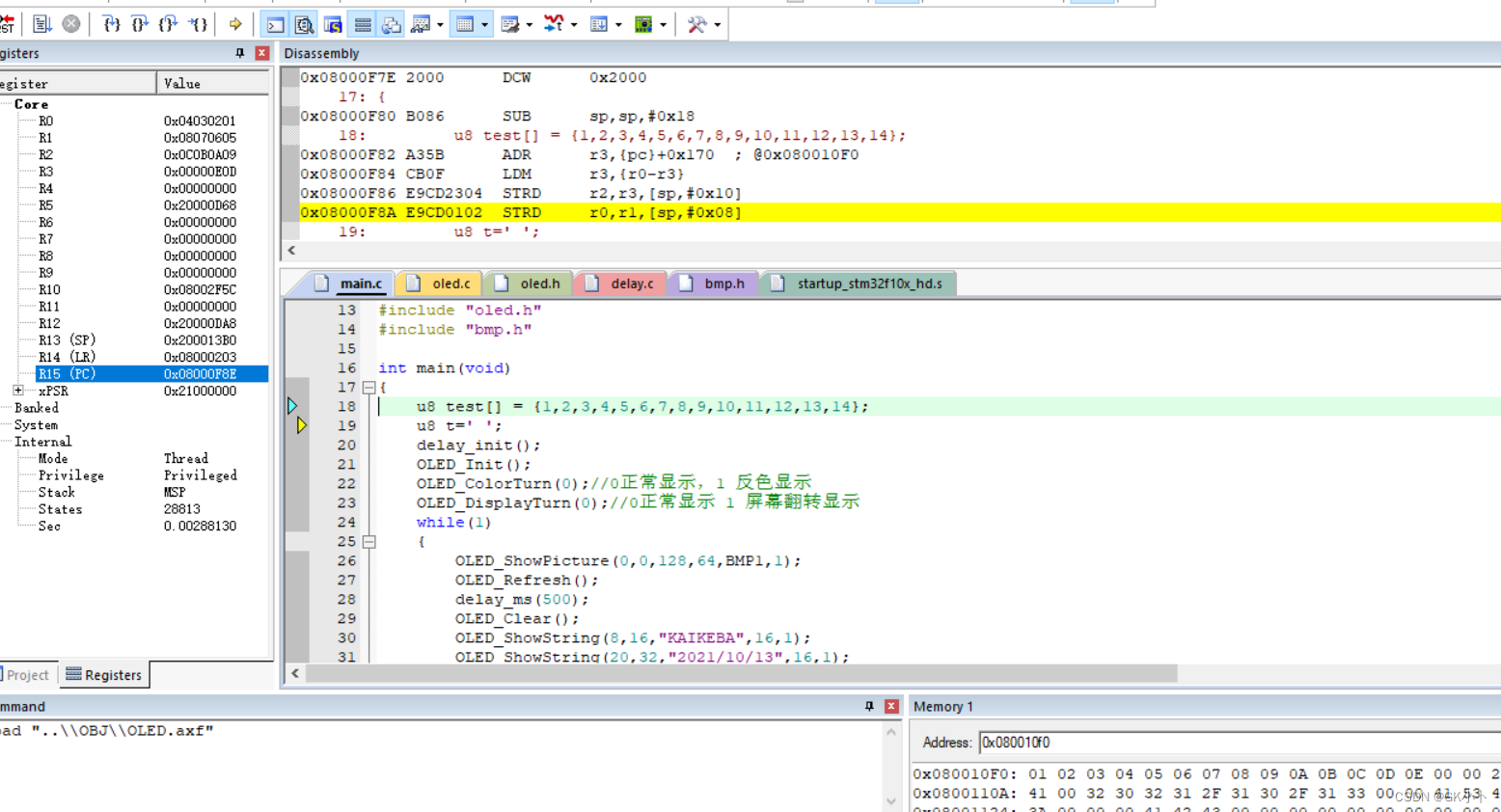

如下图：
一个u8 test的数组
在这里插入图片描述
从上述汇编语言可以看到：

数组中的元素是字面量，编译后就保存在0x080010f0 flash的RO code中
运行到该处的程序时，在栈中开辟空间（sub sp指令）将字面量保存到栈中
先给栈中高地址分配数组高位元素，再给栈中低地址分配数组低位元素

涉及到的指令详解如下：

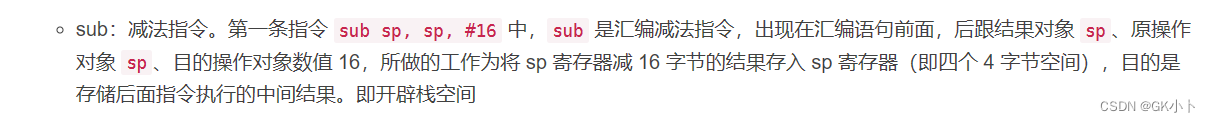

SUB指令
在这里插入图片描述
第七章 ARM 反汇编基础（四）（ARM 汇编语言）

在这里插入图片描述

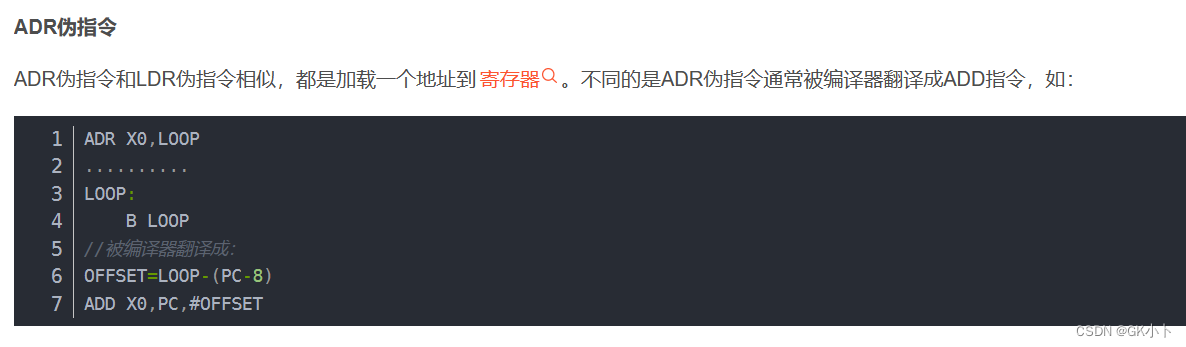

ARM LDR和ADR指令

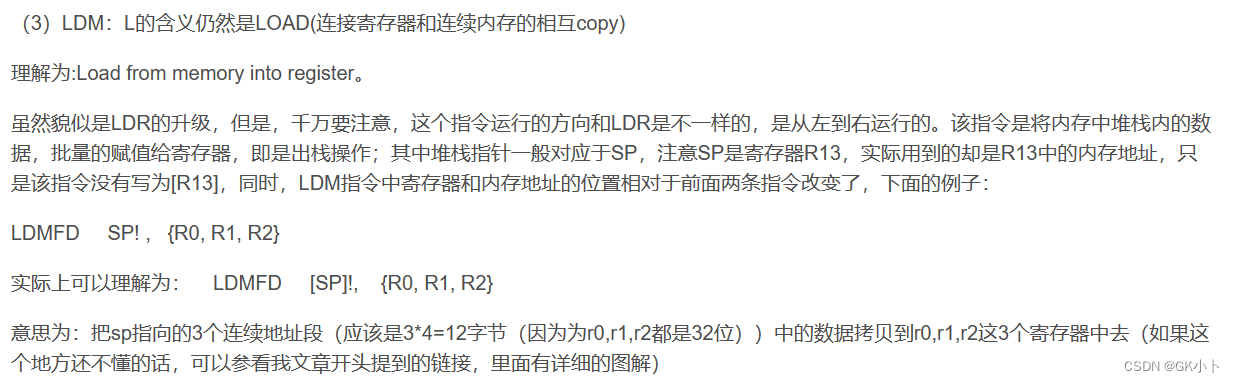

LDM指令
在这里插入图片描述
ARM指令ldr、str、stm、ldm理解

分配完后可以看到在栈地址0x200013b8处看到该数组存放的元素值
在这里插入图片描述
