【TA-霜狼_may-《百人计划》】图形3.7 移动端TP（D）R架构

@[TOC](【TA-霜狼_may-《百人计划》】图形3.7 移动端TP（D）R架构
3.7.1 当前移动端GPU概况
安卓市场CPU占比
安卓GPU占比
各类电子设备功耗对比
桌面和移动端带宽比较
名词解释

3.7.2 IMR
3.7.3 TBDR
3.7.4 TBR示意图
3.7.5 TBR优缺点
Binning

不同策略下的Defer实现
1. Adreno的LRZ模块
2. Arm Mali采用的FPK
3. IOS PowerVR的HSR

3.7.6 移动端TBR的优化方法
参考目录
作业

3.7.1 当前移动端GPU概况

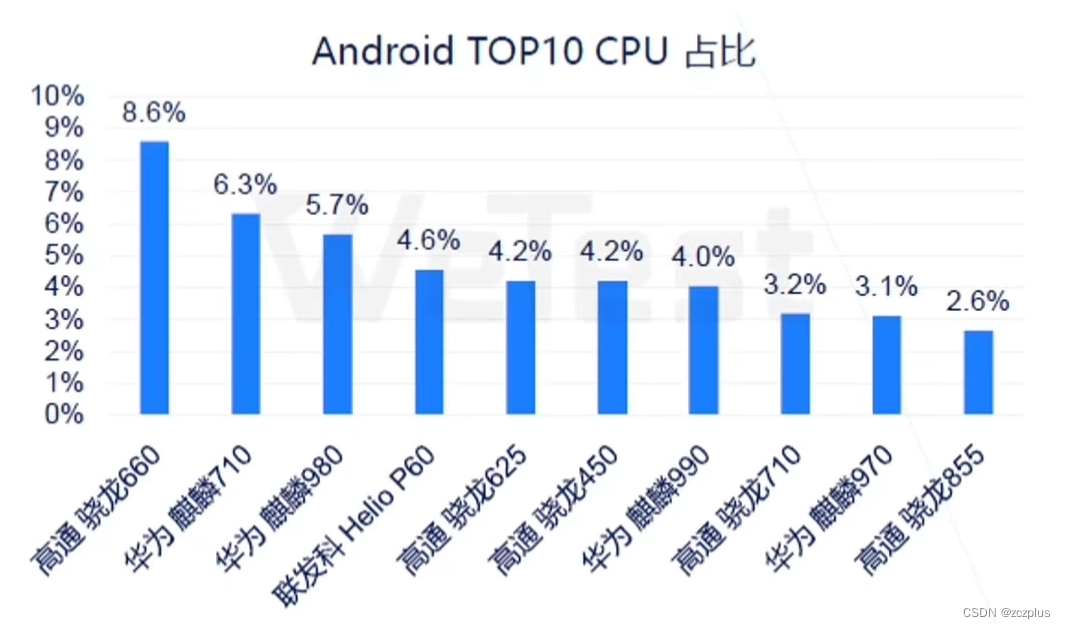

安卓市场CPU占比

在这里插入图片描述
总体分析，高通占比49.2%，相比于其他厂商有较大优势，其次是华为28.6%，联发科

安卓GPU占比

在这里插入图片描述
GPU中，高通Adreno与Mali的市场分别为49.2%和48.2%，而PowerVR-GPU在安卓中使用较少，占比仅有2.6%

各类电子设备功耗对比

桌面：300w
游戏主机：150-200w
游戏本：100w
主流游戏本：50-60w
超极本：15-25w
旗舰平板：8-15w
旗舰手机：5-8w，主流手机：3-5w
粗略估计，桌面端和移动端的功耗差距达到100倍。

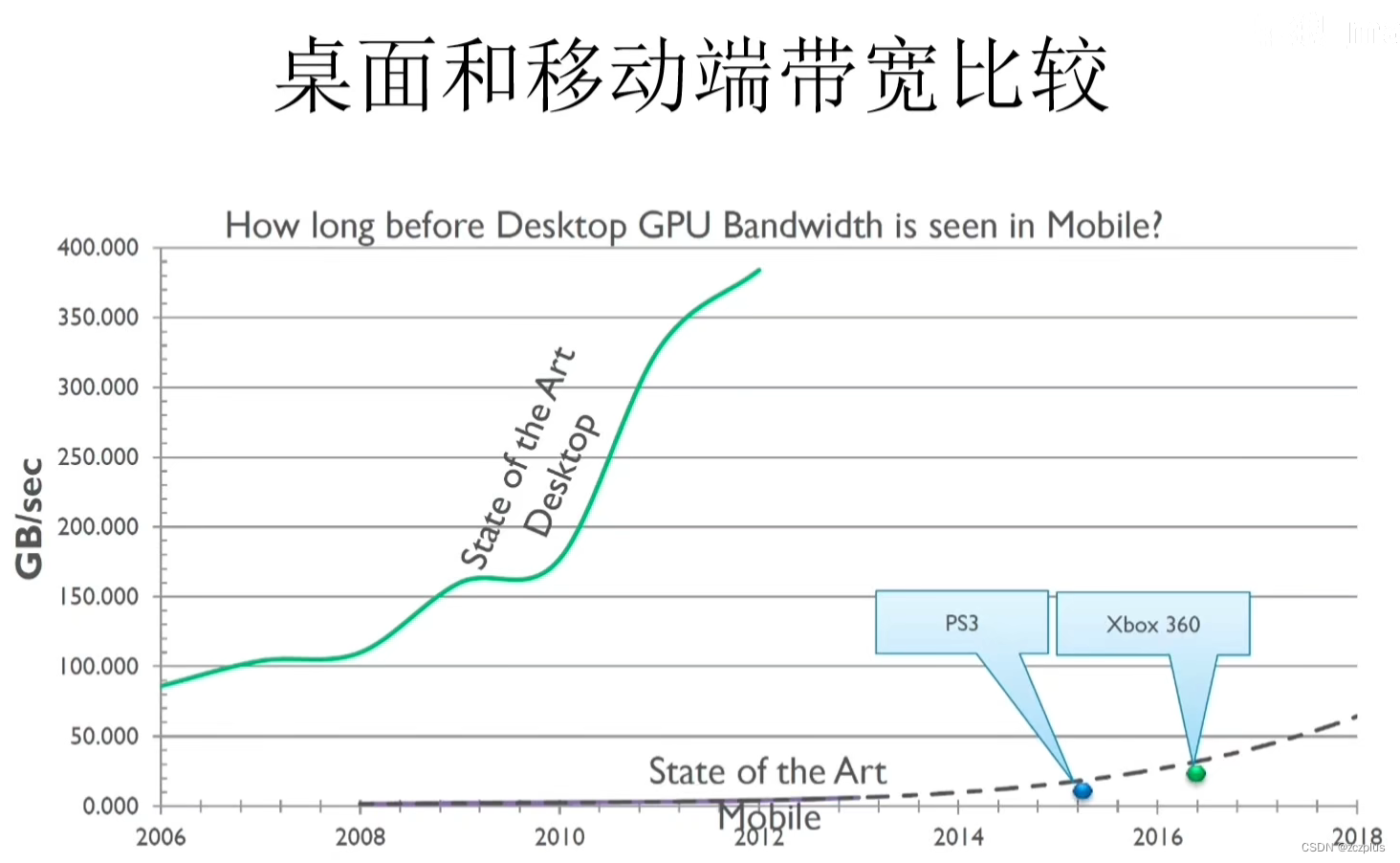

桌面和移动端带宽比较

在这里插入图片描述

名词解释

soc system on chip，集成了CPU，GPU等等
System Memory，soc中GPU和CPU共用一块片内LPDDR物理内存，一般大小为几个G。
除此之外，两者还有各自独立的告诉SRAM叫做Cache缓存，也就On-chip Memory，大小为几百k到几M不等。读取on-chip memory的速度比读取system memory的速度要快非常多。
其中，on-chip memory在TB(D)R架构下会存储Tile的颜色、深度和模板缓冲，使得加快读写和修改速度。
Stall：当一个GPU核心的两次计算结果之间有依赖关系而必须串行时，等待的过程就叫做Stall。
FillRate：像素填充率 = ROP运行的时钟频率 x ROP的个数 x 每个始终ROP可以处理的像素个数。

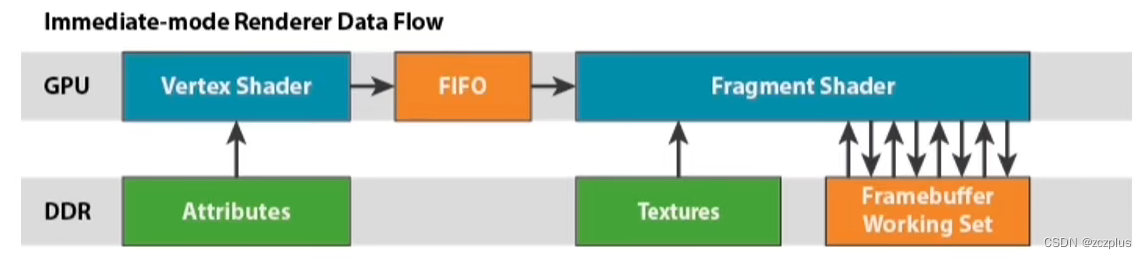

3.7.2 IMR

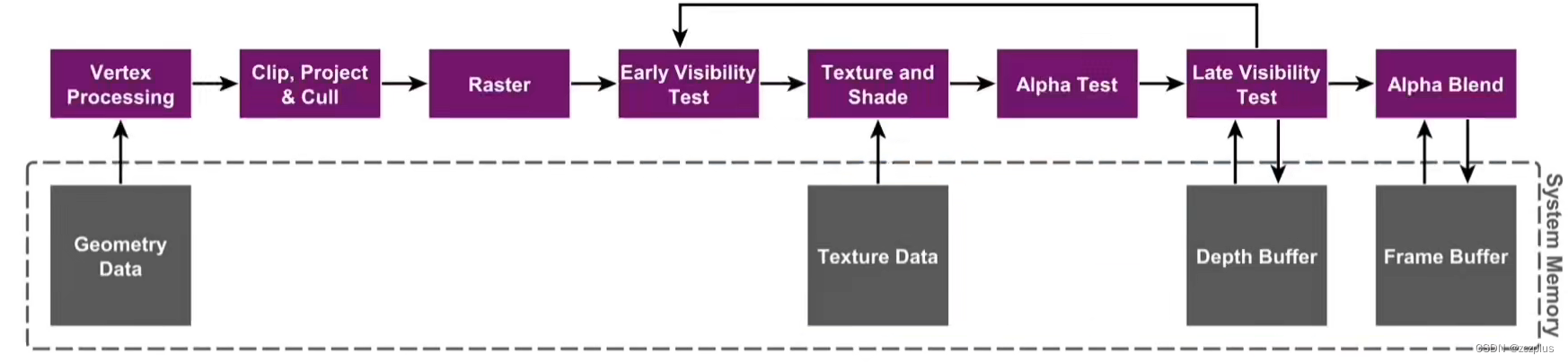

桌面端的渲染模式
Immediate mode rendering
在这里插入图片描述

直接和系统内存进行交互

3.7.3 TBDR

Tile-Based Defered Rendering
TB(D)R简单的意思：屏幕被分块渲染
TBR：VS - defer - RS - PS
TBDR ： VS - Defer - RS - Defer - PS
Defer：字面意思延迟，从渲染数据的角度来看，defer就是 “阻塞 + 批处理”GPU的 “一帧”的多个数据，然后一起处理。
在这里插入图片描述

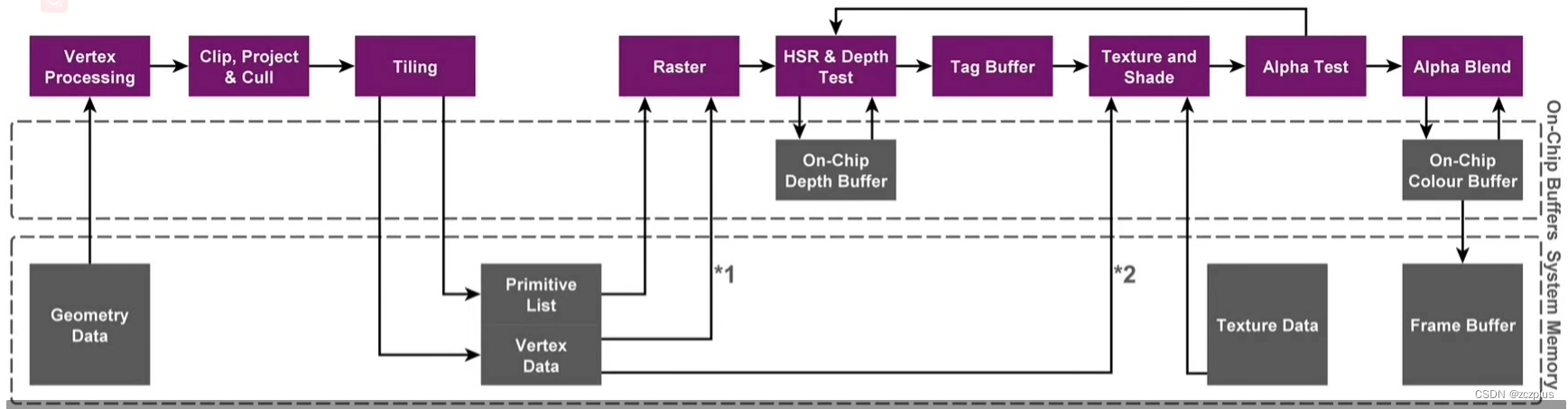

TBDR 在这里插入图片描述

第一阶段执行所有与几何相关的处理，并生成Primitive List（图元列表），并且确定每个tile上有哪些primitive；
第二阶段将逐块执行光栅化及后续处理，并在完成后将Frame Buffer从Tile Buffer 写回到System Memory中。

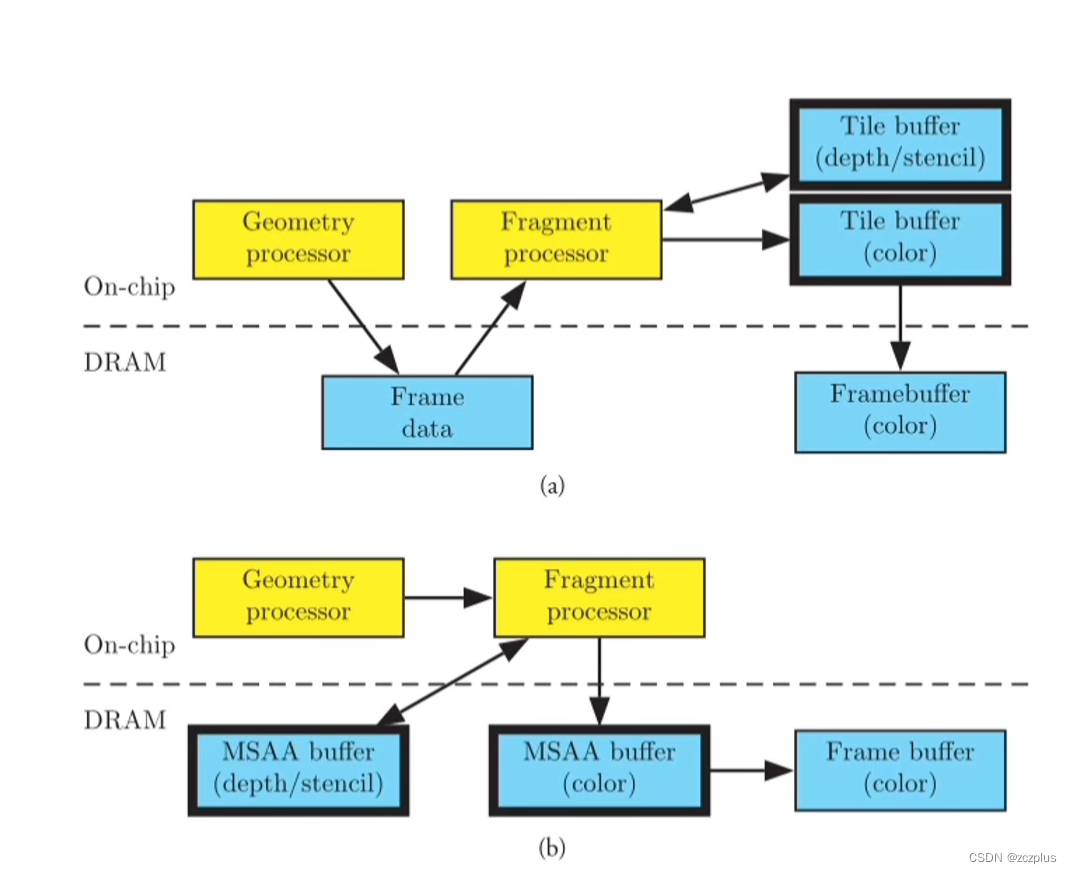

TBR与IMR的区别：在这里插入图片描述

3.7.4 TBR示意图

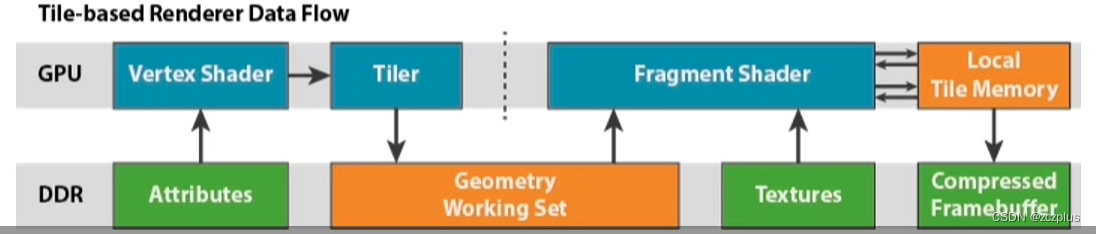

渲染过程示意图：
在这里插入图片描述

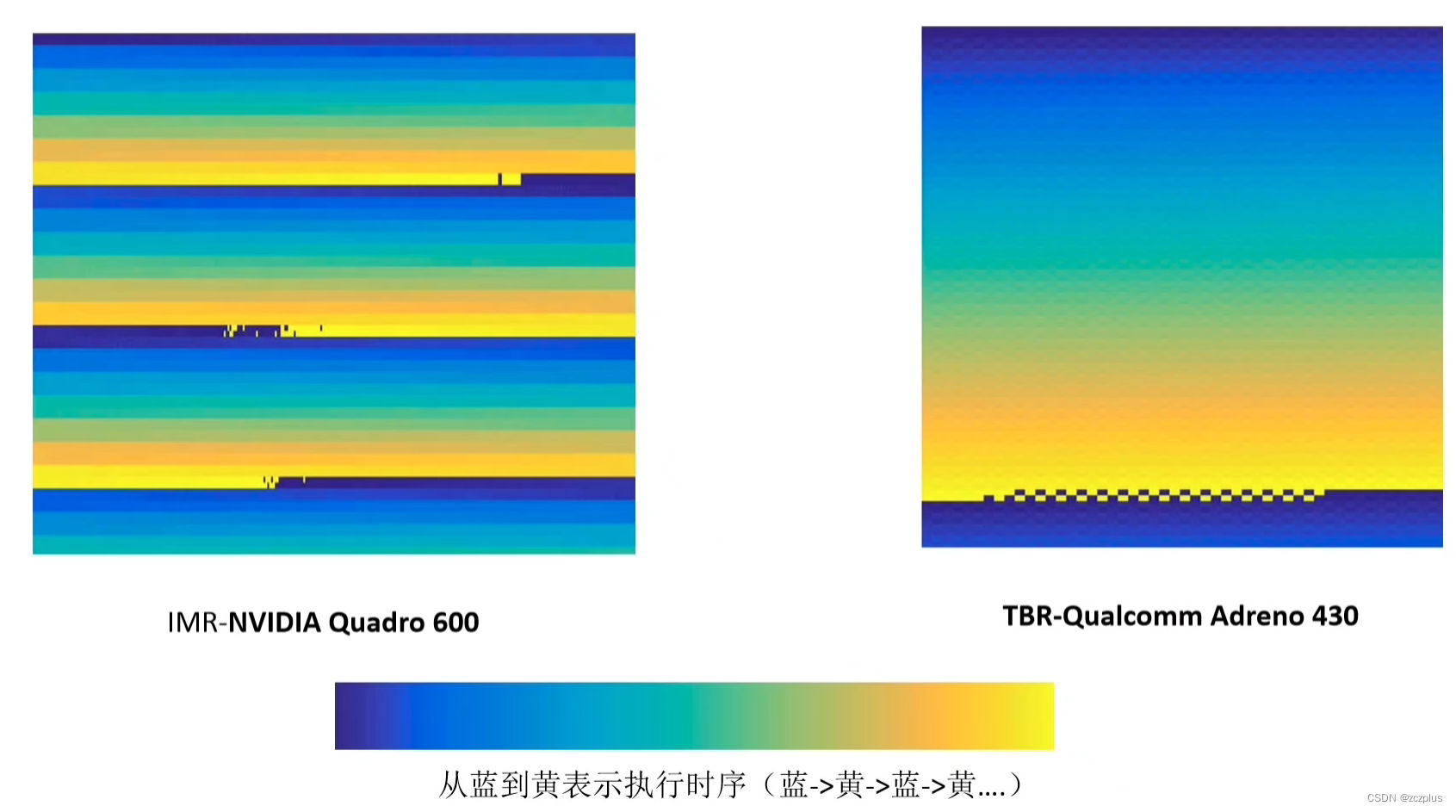

实际中GPU硬件中的乱序执行：

3.7.5 TBR优缺点

优点：

TBR给消除Overdraw提供机会，HSR技术（PowerVR）和 Forward Pixel Killing (Mali）技术都是为了最大限度减少被遮挡pixel的texturing 和 shading。
TBR主要是 cached friendly，在cache中读写的速度比全局内存中要快得多，从而降低带宽消耗并省电

缺点：
3. binning在vertex阶段之后，先将几何数据输出到DDR，再被fragment shader读取。几何数据过多的管线，容易在此处有性能瓶颈
4. 如果某些三角形叠加在数个tile上，需要绘制数次。这意味着总渲染时间将高于即时渲染模式。

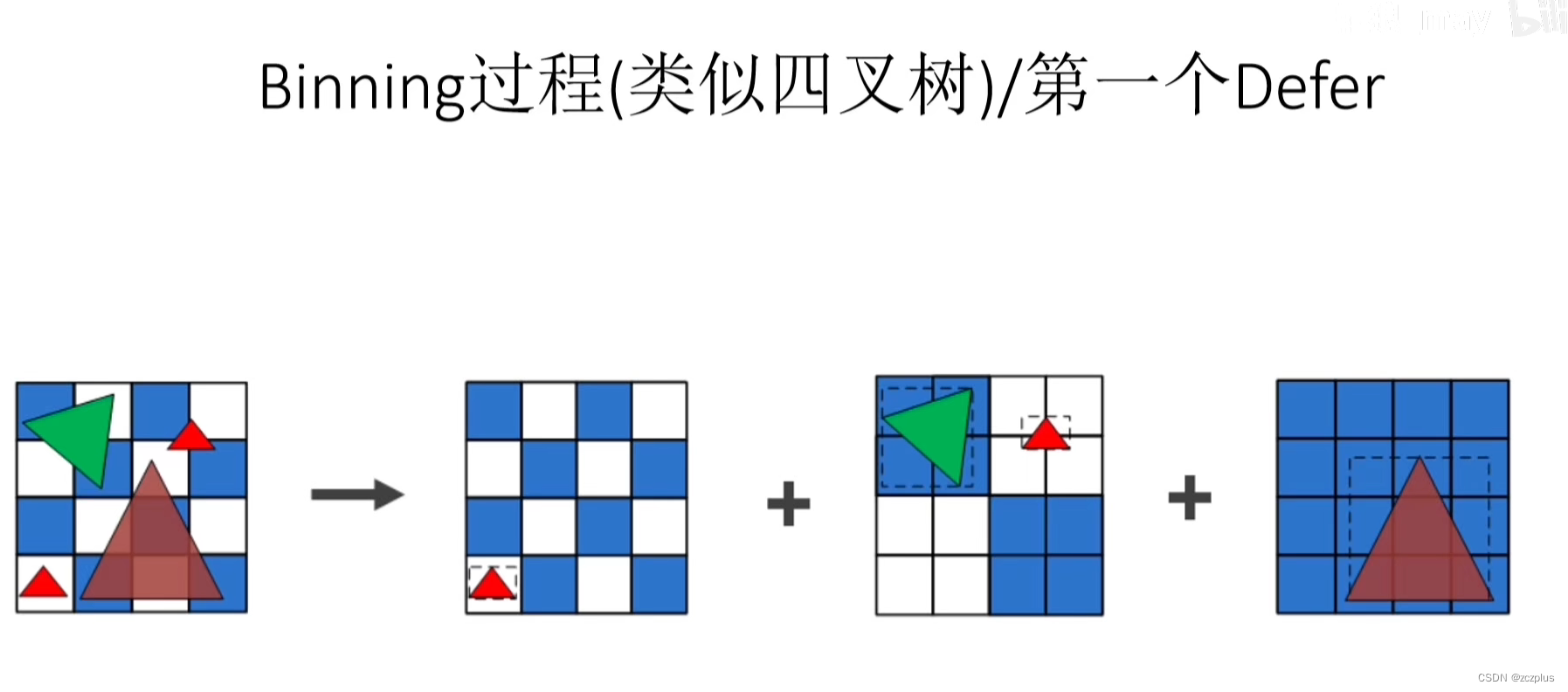

Binning

在这里插入图片描述

不同策略下的Defer实现

1. Adreno的LRZ模块

采用外置模块LRZ
在正常渲染管线中先多渲染一步VS生成低精度Depth Texture，用以剔除不可见的三角形
原理上是利用硬件实现occlusion culling （遮挡剔除），功能类似软光栅中的遮挡剔除

2. Arm Mali采用的FPK

3. IOS PowerVR的HSR

HSR：Hidden surface removal（隐形面剔除）
利用假想的一束光，来进行排序；

对每个被投影光束交接的对象进行排序处理
使用分块以减少数据集大小
只有最近的不透明物体和最近的透明物体需要渲染
生于片元被剔除

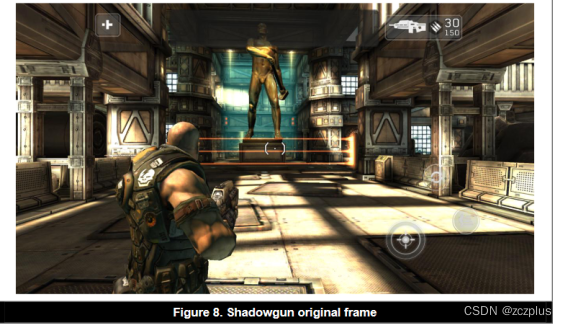

场景示例：

图中有不透明物体：人物，雕像，墙壁等；
透明物体：激光，UI等；

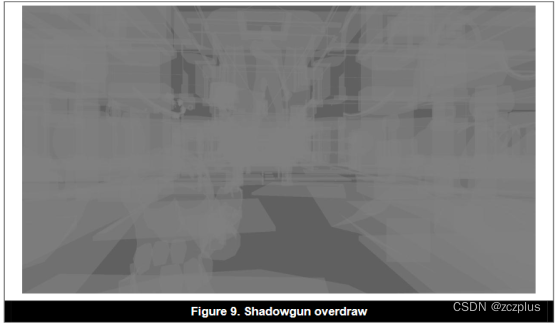

如果不使用HSR剔除：（类似于Unity里的OverDraw视图效果）

经过HSR优化：

黑色区域代表有不透明物体遮挡，所以背后的物体是完全不可见的。

3.7.6 移动端TBR的优化方法

记得不使用Framebuffer 的时候clear 或者 discard
不要在一帧中频繁切换framebuffer的绑定
在移动平台，建议使用Alpha混合而不是Alpha Test，（根据当前需求进行决定）。在实际生产中，应当尽量避免使用Alpha混合来实现透明，需要进行alpha混合时，尝试缩小混合区域的覆盖范围（减小半透明区域的面积）
在手机上必须进行Alpha Test的时候，先做一遍Depth prepass
图片尽量压缩
图片尽量使用mipmap
尽量使用从Vertex Shader传来的varying变量uv值（连续的）采样贴图，不要在FragmentShader里动态计算贴图的UV值（非连续），否则CacheMiss
在延迟渲染中，尽量利用Tile Buffer
如果调整纹理的质量，调整整体分辨率会造成帧率的变化，那么多半是带宽的问题
MSAA在TBDR下是非常快速的，MSAA属于硬件层面，发生在片上。
少在FS中使用discard函数，调用gl_FragDepth从而打断Early-DT（HLSL中为Clip，GLSL中为discard）
在shader里面浮点数精度，有目的的区分使用float，half
在移动端的TBDR架构中，顶点处理部分，容易成为瓶颈，应当尽量避免使用曲面细分shader，置换贴图等负操作。
提倡使用模型LOD，本质上减少FrameData的压力，Unity中尽早在应用阶段借助umbra遮挡剔除

参考目录

[GPU性能指标 ]
https://www.gpuinsight.com/gpu_performance/
[三星的GPU-FrameBuff指导]
https://developer.samsung.com/galaxy-gamedev/resources/articles/gpu-framebuffer.html
[英伟达的TBR教学文章]
https://www.techpowerup.com/231129/on-nvidias-tile-based-rendering
[ARM的TBR教学文章]
https://developer.arm.com/solutions/graphics-and-gaming/developer-guides/learn-the-basics/tile-based-rendering/single-page
[苹果OpenGL程序开发指南]
https://developer.apple.com/library/archive/documentation/3DDrawing/Conceptual/OpenGLES_ProgrammingGuide/Performance/Performance.html
[OpenGL Insights]
https://www.seas.upenn.edu/~pcozzi/OpenGLInsights/OpenGLInsights-TileBasedArchitectures.pdf
[知乎文章：Tile-based 和 Full-screen 方式的 Rasterization 相比有什么优劣]
https://www.zhihu.com/question/49141824
[移动设备GPU架构知识汇总]
https://zhuanlan.zhihu.com/p/112120206
[再议移动平台的AlphaTest效率问题]
https://zhuanlan.zhihu.com/p/33127345
[移动平台GPU硬件学习与理解]
https://zhuanlan.zhihu.com/p/347001411
[PowerVR开发者指南]
http://cdn.imgtec.com/sdk-documentation/Introduction_to_PowerVR_for_Developers.pdf
[Performance Tunning for Tile-Based Architecture Tile-Based架构下的性能调校]
https://www.cnblogs.com/gameknife/p/3515714.html
[TBDR的HSR流程细节和使用AlphaBlend的效率提升程度]
https://www.zhihu.com/question/49141824
[当我们谈优化时，我们谈些什么]
https://zhuanlan.zhihu.com/p/68158277
https://edu.uwa4d.com/course-intro/1/179
[Alpha Test的双pass 优化思路]
https://zhuanlan.zhihu.com/p/58017068
[个人收藏]
https://github.com/killop/anything_about_game#gpu-architecture
[Adreno Hardware Tutorial 3: Tile Based Rendering]
https://www.youtube.com/watch?v=SeySx0TkluE&pbjreload=101
[Mali GPU的独有特性]
https://www.cnblogs.com/hamwj1991/p/12404551.html
[Mali-T880]
http://grmanet.sogang.ac.kr/ihm/cs170/20/HC27.25.531-Mali-T880-Bratt-ARM-2015_08_23.pdf
[熊大的优化建议]
http://www.xionggf.com/post/unity3d/shader/u3d_shader_optimization/
[GPU画像素的顺序是什么]
https://zhuanlan.zhihu.com/p/22232448
[Tile-based Rasterization in Nvidia GPUs with David Kanter of Real World Tech]
https://www.youtube.com/watch?v=Nc6R1hwXhL8&t=973s&pbjreload=101

作业

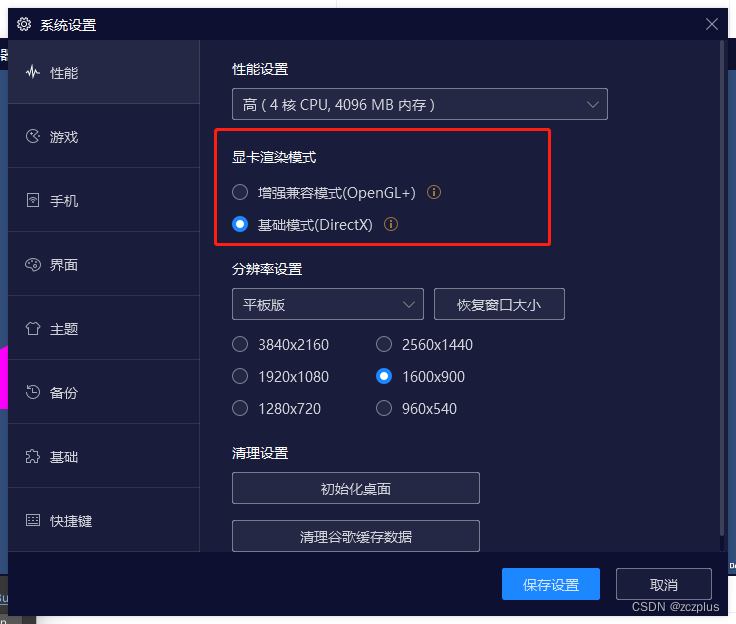

学习一下unity中的UPR（unity performance reporter）测试服务，使用虚拟机或者云真机进行测试。

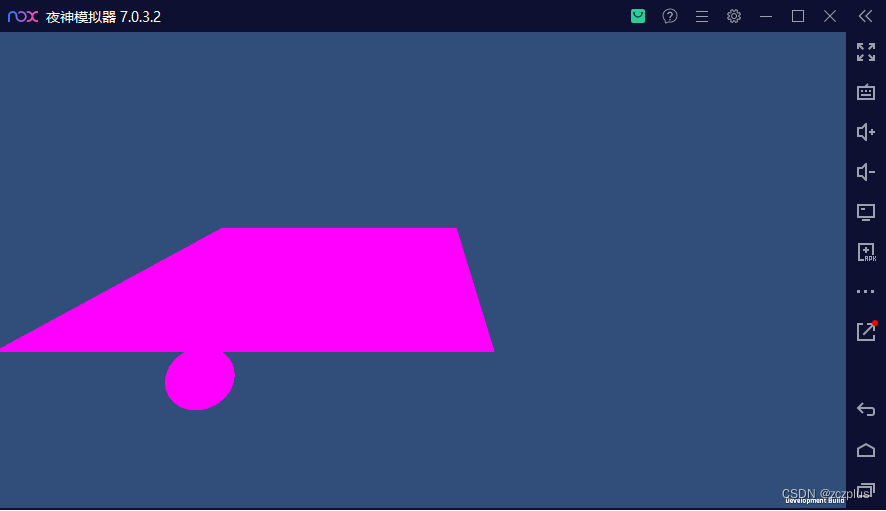

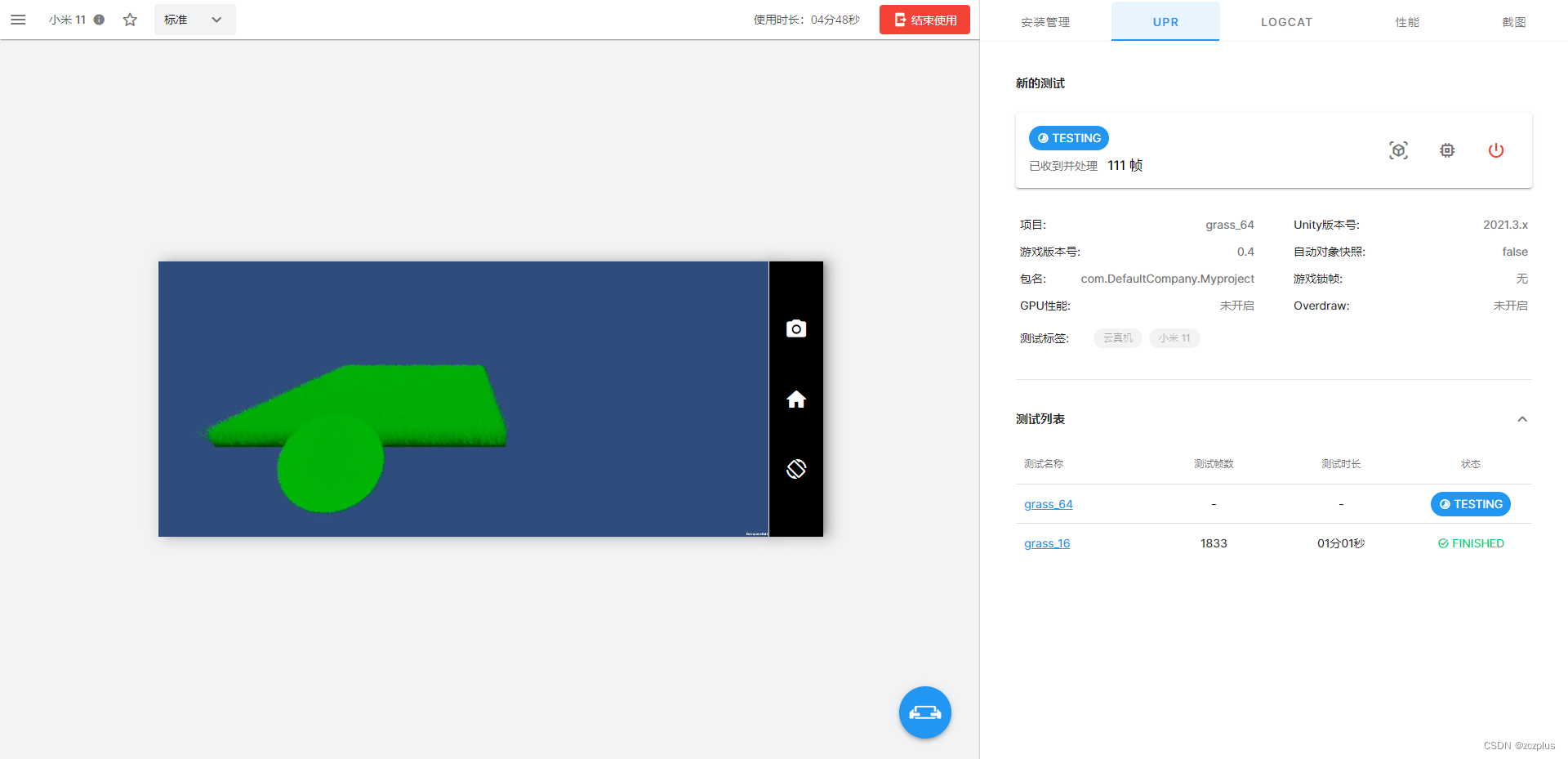

云真机比较方便：

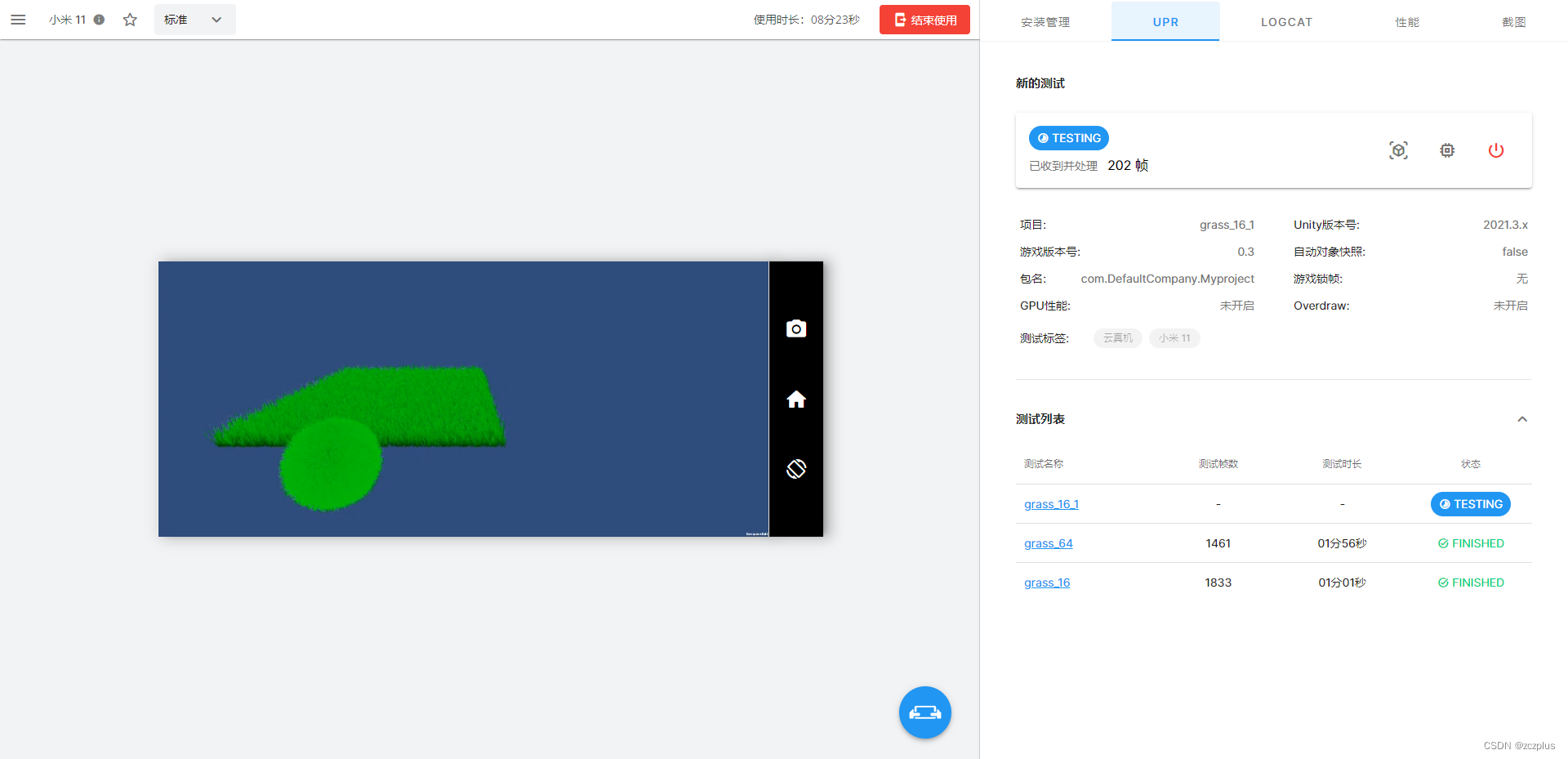

比较了曲面细分不同程度下的帧率变化：
在这里插入图片描述

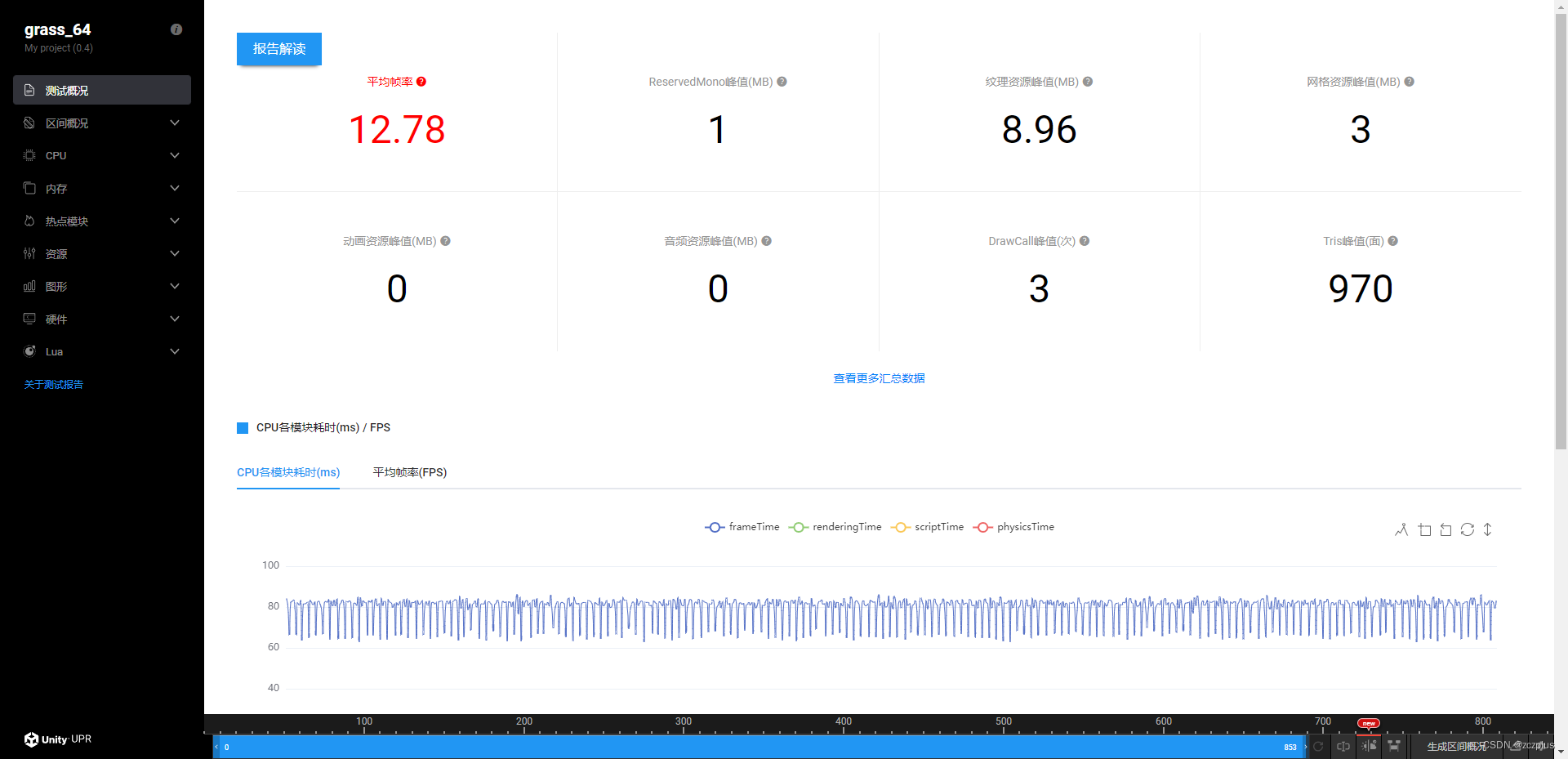

首先是这个超级密集（Tessellation uniform = 64）：

可以看到帧率很低，平均12.78帧；
