PyQT5+Pycharm编写一个简单的串口上位机





最近开始学习python，还是去年暑假看过一些python语法，至今忘的差不多了，初中的时候学过E语言，当时初中制作些单机外挂之类（CF也做过，呃就是被封号了），最近玩的嵌入式有时候需要用到上位机，之前都是通过E语言做的，总觉得拿不出手，便想着换一个语言写一个上的了台面的

综合考虑，选择的PyQt5来编写上位机（因为python方便些嘛）

话不多说，正文开始:

（1）pycharm的安装

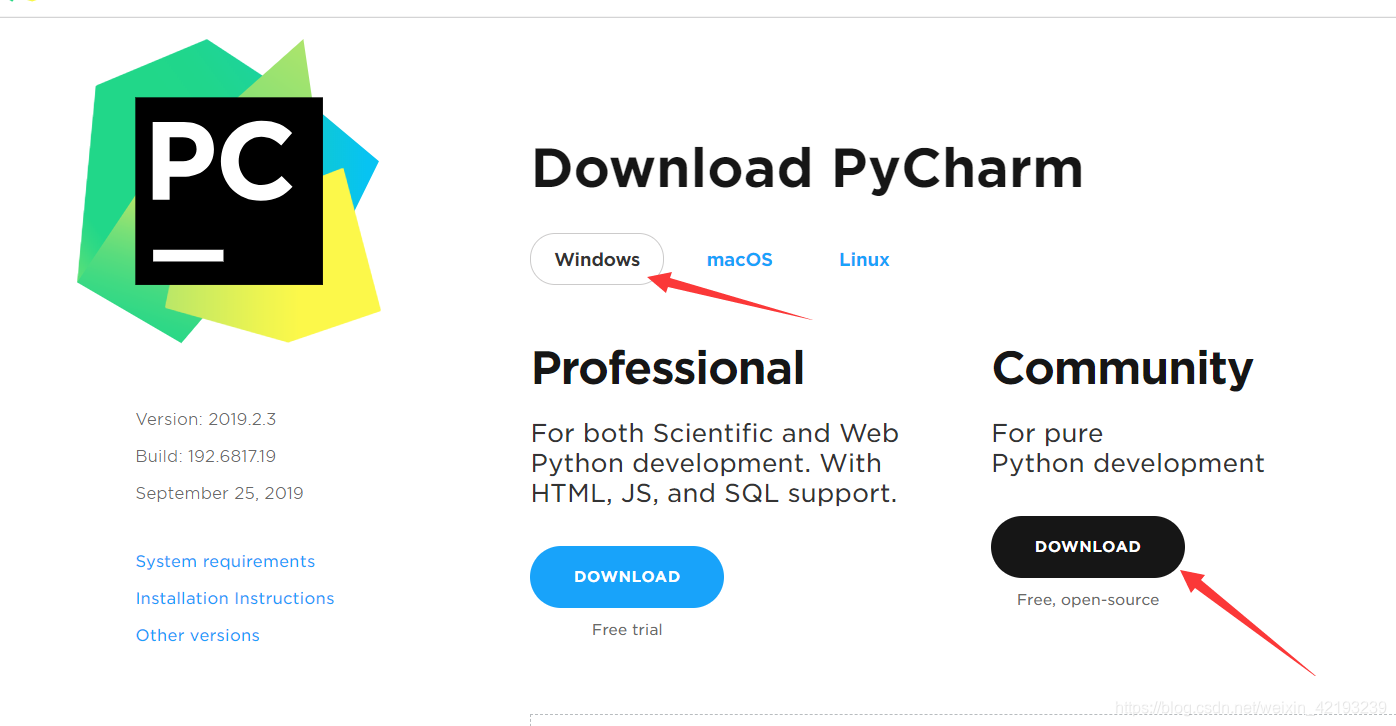

下载连接：http://www.jetbrains.com/pycharm/download/#section=windows

在这里我选择的是win10版本的pycharm，大家根据系统自行选择，安装过程就不在赘述了。

 （2）PyQt5的安装

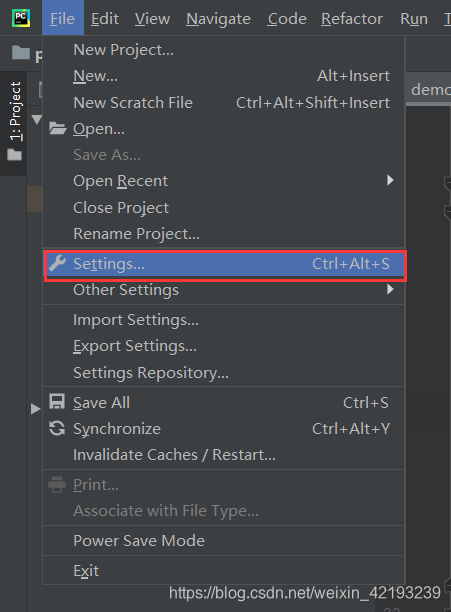

这个我搜索的时候大家都使用的是pip的方式安装，在这的话我推荐通过Pycharm来安装，比较方便些。

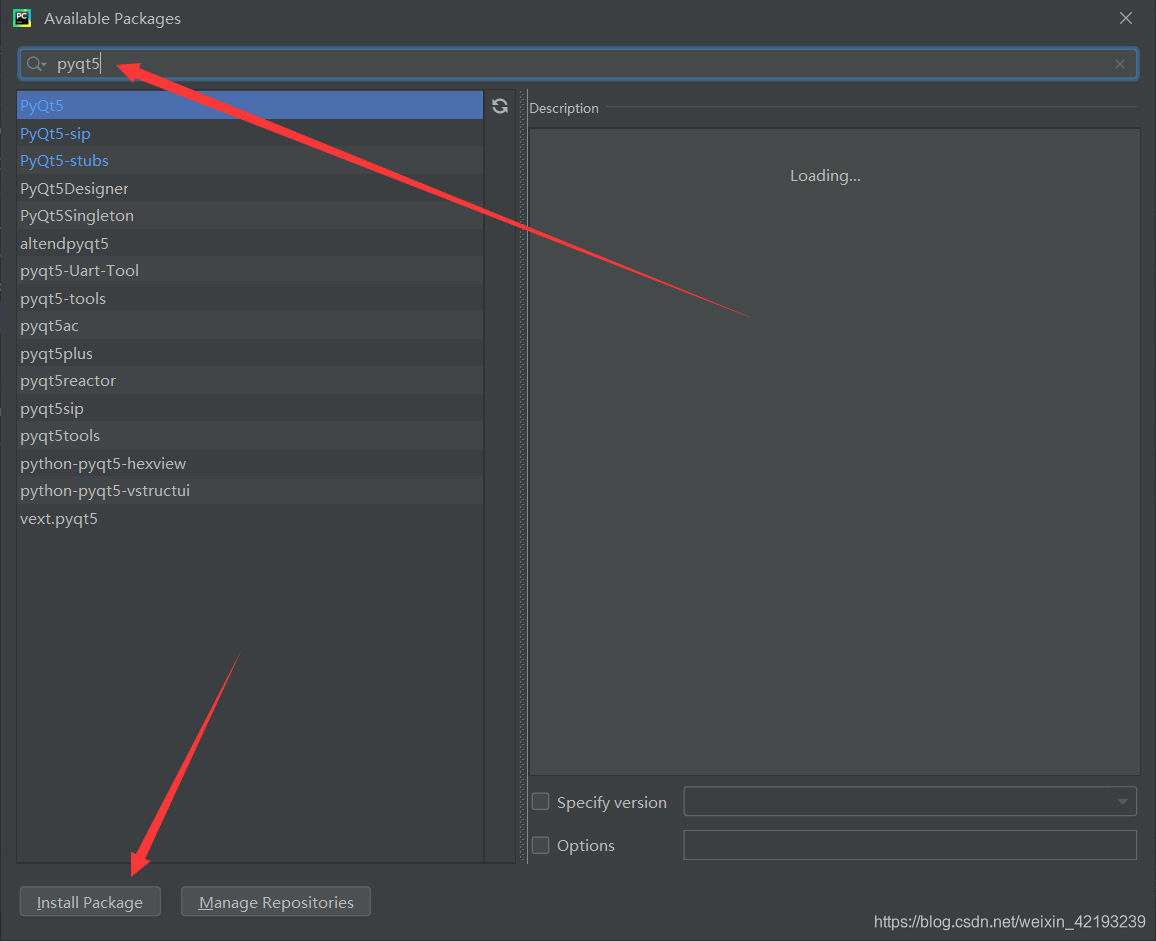

输入pyqt5后选择Install即可

 （3）Designer.exe的使用（画界面）

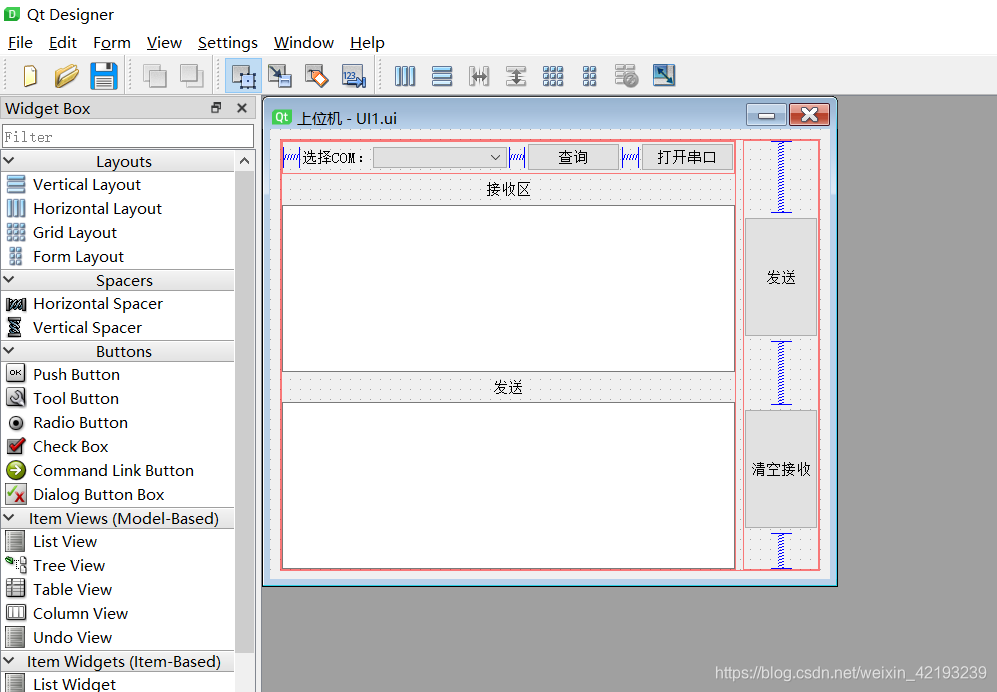

打开designer开始绘制我们的界面：

绘制完成后由UI文件生成PY文件，此时就可以开始编写代码了

  （4）编写程序

新建一个PY文件，我使用的名称为demo.py

先引入需要使用的库

import sys
import serial
import re
import binascii
import _thread
import time
import serial.tools.list_ports
from UI1 import Ui_MainWindow
from PyQt5 import QtWidgets

此时我们开始编写"MAIN"函数，将窗口显示出来，在这里我是选择了一个继承类，来继承通过PYQT5绘制的界面

class PC_software(QtWidgets.QMainWindow,Ui_MainWindow):
    def __init__(self):
        super(PC_software,self).__init__()
        self.setupUi(self)


if __name__ == '__main__':
    app = QtWidgets.QApplication(sys.argv)
    myshow = PC_software()
    myshow.show()
    sys.exit(app.exec_())

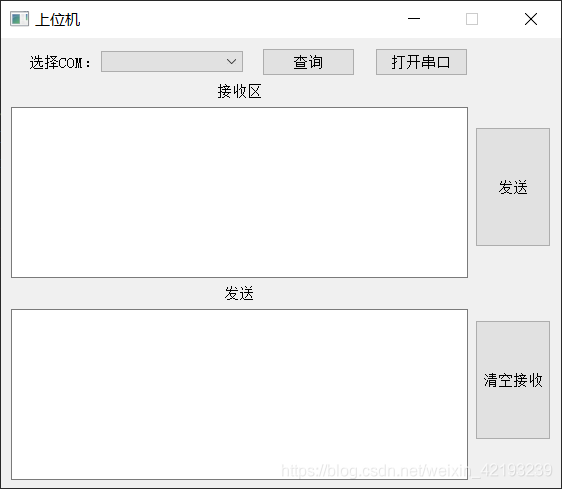

 此时可以正常显示界面，但是没有功能，在PC_software下添加些其它函数

class PC_software(QtWidgets.QMainWindow,Ui_MainWindow):
    def __init__(self):
        super(PC_software,self).__init__()
        self.setupUi(self)

        self.ser = serial.Serial()
        self.ser.baudrate = 9600
        self.ser.bytesize = 8  # 设置数据位
        self.ser.stopbits = 1  # 设置停止位
        self.ser.parity = "N"  # 设置校验位
        self.pushButton_4.clicked.connect(self.Clear_text)
        self.pushButton.clicked.connect(self.Screach_COM)
        self.pushButton_2.clicked.connect(self.Clink_COM)
        self.pushButton_3.clicked.connect(self.Data_Send)
        self.Screach_COM()
    def Clear_text(self):
        self.textEdit.clear()
        self.textBrowser.clear()
    def Screach_COM(self):
        self.comboBox.clear()
        port_list = list(serial.tools.list_ports.comports())
        com_numbers = len(port_list)
        p1 = re.compile(r'[(](.*?)[)]', re.S)
        for i in range(com_numbers):
            com_list = str(port_list[i])
            com_name = re.findall(p1, com_list)
            com_name = str(com_name)
            strlist = com_name.split("'")
            self.comboBox.addItem(strlist[1])
    def Clink_COM(self):
        self.ser.port = self.comboBox.currentText()
        if self.ser.is_open == True :
            self.ser.close()
            self.pushButton_2.setText('打开串口')
        else:
            self.ser.open()
            self.pushButton_2.setText('关闭串口')
    def Data_Send(self):
        if self.ser.is_open == True:
            self.ser.write((self.textEdit.toPlainText()+'\r\n').encode('gbk'))
            #self.ser.write(str(binascii.b2a_hex(self.textEdit.toPlainText()))) #尝试编写HEX发送—失败
    def Data_Recive(self):

         while True:
             if self.ser.is_open == True:
                self.RC_data = self.ser.read_all()
                if self.RC_data != b'':
                   #print('receive',self.RC_data.decode("gbk"))
                    self.textBrowser.insertPlainText(self.RC_data.decode("UTF-8"))
                    self.textBrowser.moveCursor(self.textBrowser.textCursor().End)  # 文本框显示到底部

 分别实现串口扫描、清空接收、打开/关闭串口、发送数据以及多线程的接收功能。

此时在主函数里面创建线程

_thread.start_new_thread(myshow.Data_Recive,())

此时运行一下程序并验证功能，发现OK



   （5）遇到的问题

首先遇到的问题是无法再另一个文件里面使用其它的槽和对应函数，经过多个群里面的大佬检测后语句没有问题，最后发现是在主函数里面的映射有问题。（更深入了解了python语法的映射关系）

第二个问题是在使用serial库时的发送部分的转码，后来通过encode("GBK")来解决

第三个问题是接受部分，因为打开串口后要时刻准备接收，初始是使用了while True来实现试试监听，后来发现这样程序根本无法运行（无法进入界面），后来通过搜索，以线程的方式实现了互不干扰的实时监听。（python3里thread的库名称更改成了_thread)

谢谢大家观看！！
