本文档介绍了FF-A框架的软件架构，包括隔离边界、分区、分区管理器等核心概念。FF-A定义了逻辑和物理隔离边界，用于在异常级别内保护软件模块。它还阐述了不同异常级别的分区和通信机制，以及安全分区（SP）和非安全端点（NS-Endpoints）。此外，详细描述了在不同配置下FF-A的部署，如无S-EL2、S-EL2存在以及Armv8.1-VHE环境中的部署情况。

快速链接:
.
👉👉👉 个人博客笔记导读目录(全部) 👈👈👈

目录

Chapter 3

Software architecture

image-20231205120244205

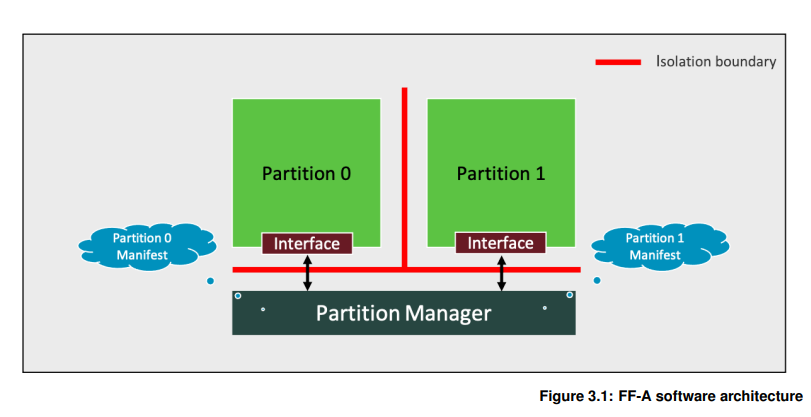

固件框架由如图3.1所示的以下构建模块组成。

  1. 隔离边界。
  2. 分区接口。
  3. 分区。
  4. 分区清单。
  5. 分区管理器。

以下子部分详细描述了这些构建模块。

3.1 Isolation boundaries

该框架定义了两种类型的隔离边界。

  1. 逻辑隔离边界，可用于：
    1. 通过 IMPLEMENTATION DEFINED 机制，在异常级别内隔离一个软件模块（例如库或设备驱动程序）与另一个。在模块内部实施的一个或多个服务通过 IMPLEMENTATION DEFINED 应用程序编程接口（API）访问。
    2. 通过以下方式之一，将一个软件镜像与另一个隔离：
      1. 将它们部署在不同的异常级别。
      2. 在相同的异常级别部署它们。在给定的处理器状态中，这些镜像在时间上相互隔离。
      3. </
