思考:在哪里配置安全中断的？在哪里配置中断的G0、G1NS、G1S分组的？

1、optee

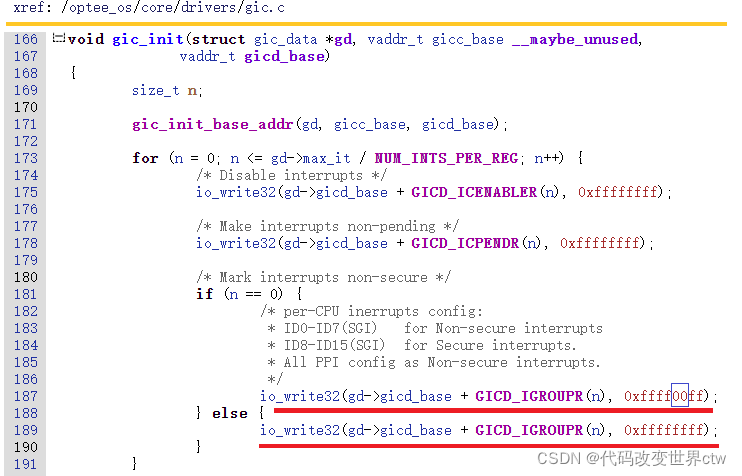

在optee中有一段默认的配置，将0-7配置成G1NS，8-15配置成G1S，16-31配置成G1NS，32之后的也全部都是G1NS
在这里插入图片描述

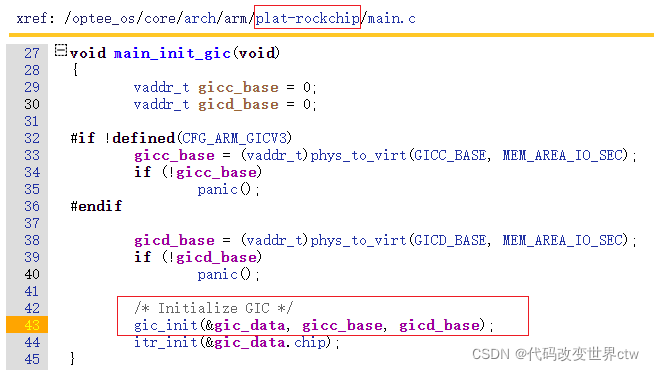

但是这段配置不一定会被调用，gic_init()由平台的main_init_gic()函数调用，在大多数的场景下，gic_init()是不会被调用的。
如下也只是列举了plat-rockchip平台对gic_init()的调用。

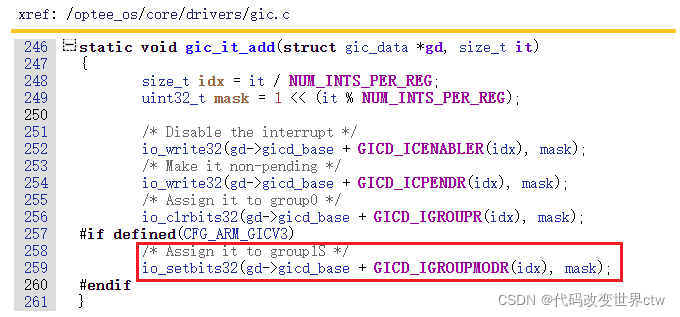

不过呢，在optee中新增一个中断时，会将该中断号配置成G1S
在这里插入图片描述

2、ATF

ATF软件中定义了三种类型的中断

INTR_TYPE_S_EL1 //给secure EL1使用的中断，会设置成G1S
INTR_TYPE_EL3 //给EL3使用的中断，会设置成G0
INTR_TYPE_NS //给non-secure EL1使用的中断，会设置成G1NS

ATF中提供了一个API，可以设置中断的类型
plat_ic_set_interrupt_type(map->intr, INTR_TYPE_EL3);

(trusted-firmware-a/plat/common/plat_gicv3.c)

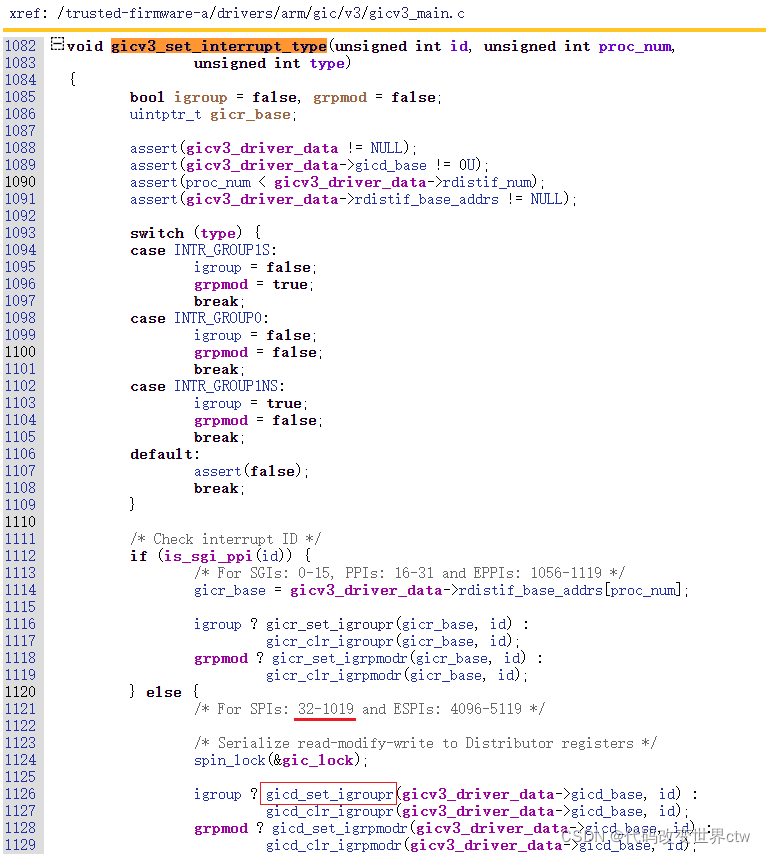

void plat_ic_set_interrupt_type(unsigned int id, unsigned int type)
{
	gicv3_set_interrupt_type(id, plat_my_core_pos(), type);
}
