[trustzone]-ARM Trustzone架构下的软件框图

原创 已于 2023-03-02 17:47:41 修改 · 2k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#architecture #arm #trustzone #tee #optee

于 2020-08-11 19:58:30 首次发布
本文深入探讨ARMv7至ARMv8架构的演进，对比aarch32与aarch64模式，特别关注secureos与monitor在不同EL层级的运行机制及页表共享情况。同时，文章详细解析了Cortex-A9架构，为读者提供全面的ARM架构知识。

快速链接:
.
👉👉👉 个人博客笔记导读目录(全部) 👈👈👈

在这里插入图片描述

官方框图

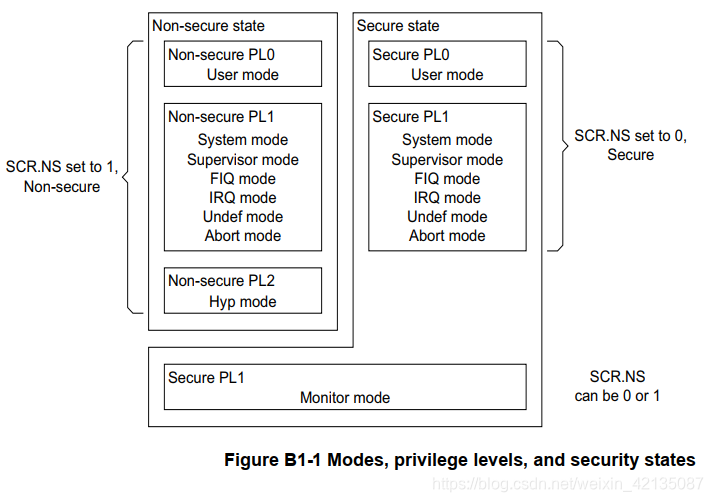

1、ARMv7

在这里插入图片描述

2、ARMv8

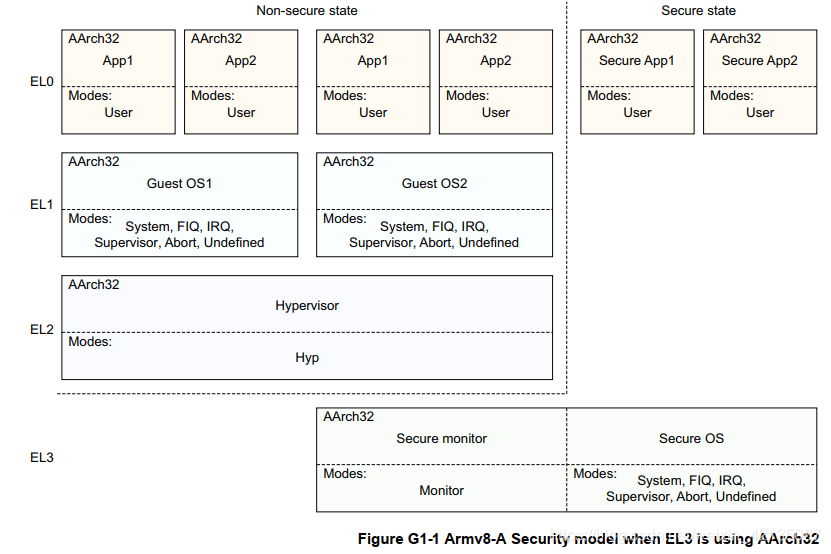

(1)、aarch32

在这里插入图片描述

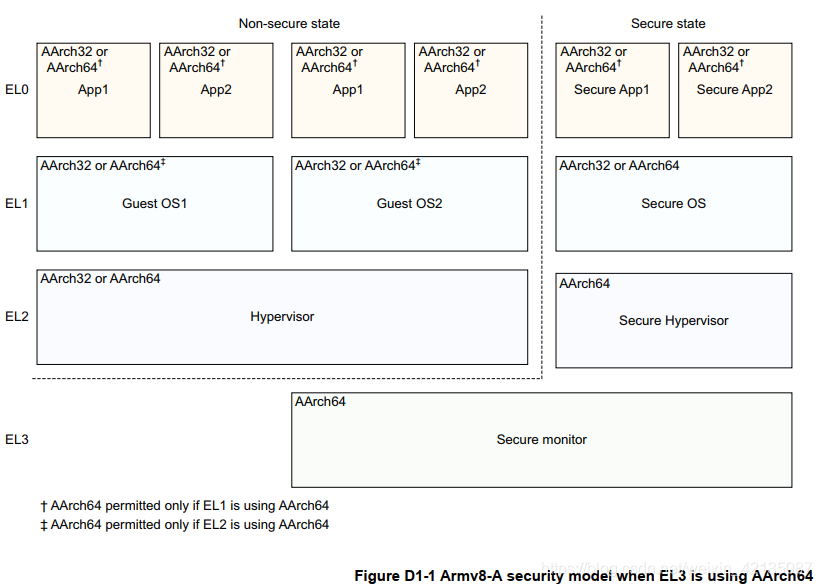

(2)、aarch64

在这里插入图片描述

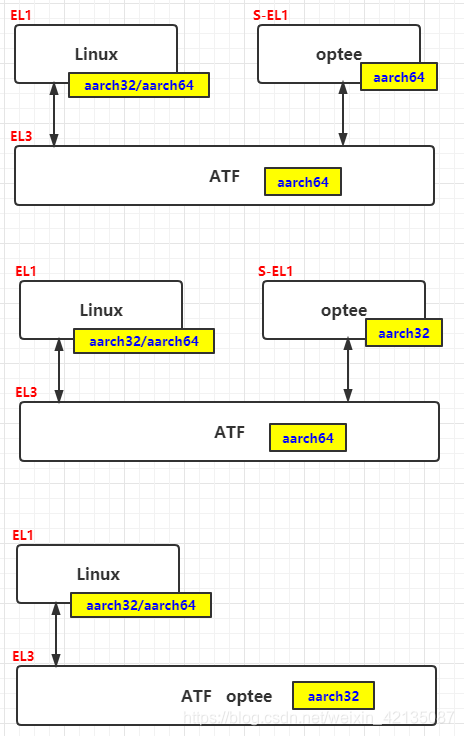

(3)、arch32和aarch64总结

有关armv7下aarch32和aarch64的理解：

  • 如果secureos和monitor都是64位，secureos跑在el1, monitor跑在el3;
  • 如果secureos和monitor都是32位，secureos和monitor都跑在EL3（secureos在svc模式、monitor在svc模式），它俩共用页表；
  • 如果monitor是64位，secureos是32位，那么secureos跑在svc模式(el1)，monitor跑在el3，他俩不共用页表
    -在这里插入图片描述

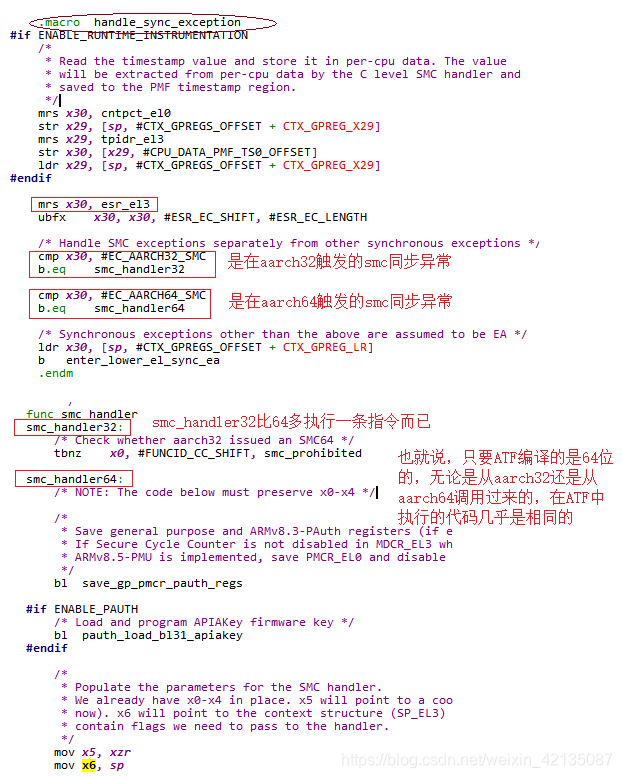

(4)、结合代码理解

在这里插入图片描述

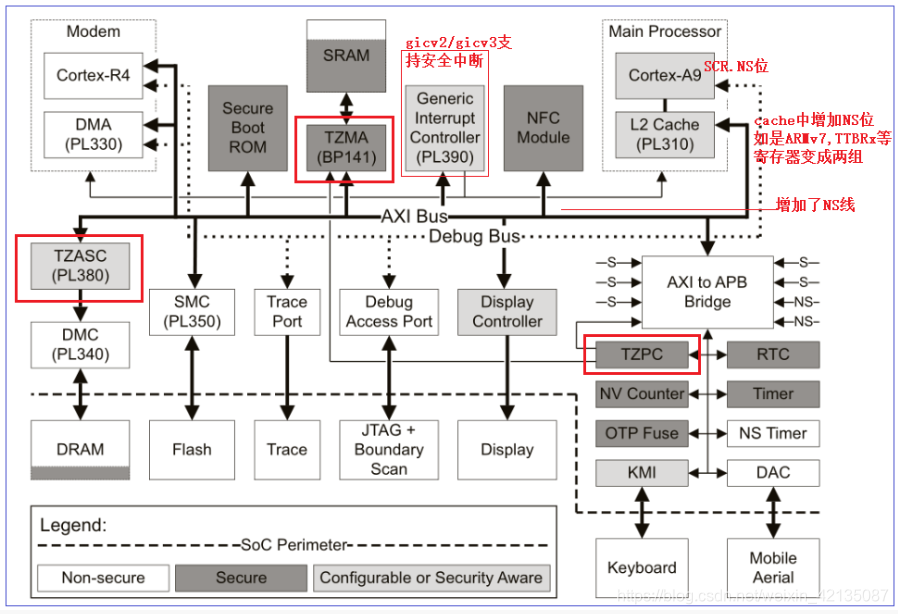

3、Cortex-A9 architecture

在这里插入图片描述
