经常会有学员问我，老师老师，我的plc和变频器通讯不上了，不知道什么原因，您能帮我看看么。

其实吧，这个一般远程是帮不上你什么的，还是要你自己去测试，找出问题，那么怎么测试呢，今天就给大家做一个详细的解说，我们通过一个实际对的案例，结合一个叫做串口调试助手的小工具，带大家了解，通讯出问题了，一般是怎么去查找问题的。

案例是这样的：

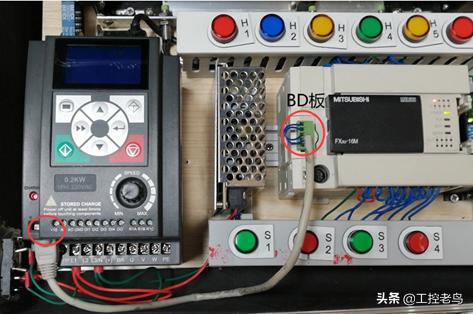

一台三菱的plc，plc的bd板和变频器通过485的接线方式连接了变频器，给变频器发送了一串数据过去，这一串数据能够让变频器正转，可是变频器就是死活不转。

第一步，检查接线，我们用的485 2线制的接线方法。

第二步，检查通讯参数，两边都是波特率9600、数据位8位，停止位1位，偶校验，变频器设置为1号站，全部通讯参数都没有问题。

第三步，观察DB板上面的2个指示灯，在控制正转时，s发送的指示灯闪了一下，而接收的指示灯R并没有亮。这个时候的情况是，有发送数据出去，但变频器那边没有数据返回。

这种情况我们怀疑发送出去的数据是不是不对，这个时候考虑使用串口调试助手进行测试。

第四步，使用串口调试助手。

首先我们要了解控制正转需要给变频器发送什么数据，这个案例里面发送的数据是

(01 06 32 00 10 01 4B 41)我们从2个方向进行检查：

电脑连接变频器，通过一根USB转485的线(某宝可以买到这样的线)，连接入下图，然后通过电脑发送(01 06 32 00 10 01 4B 41)这一串数据，看看变频器能不能启动正转。
