【MCU】ULINK/JLINK下载程序后看门狗不复位

问题概要

使用下载器烧录程序到单片机（Cortex-M0），第一次运行正常

• 但重新上电后，运行异常，重新烧录才能正常运行
• 重新烧录后，再次重新上电，运行异常
• 先下载，再重新上电，再keil DEBUG（不重新下载程序），运行正常

详细说明

单片机ADC采集数据，DMA将采样数据搬运到程序缓冲区中。
在DMA的半满中断和全满中断中，使用UART将数据发送到上位机。

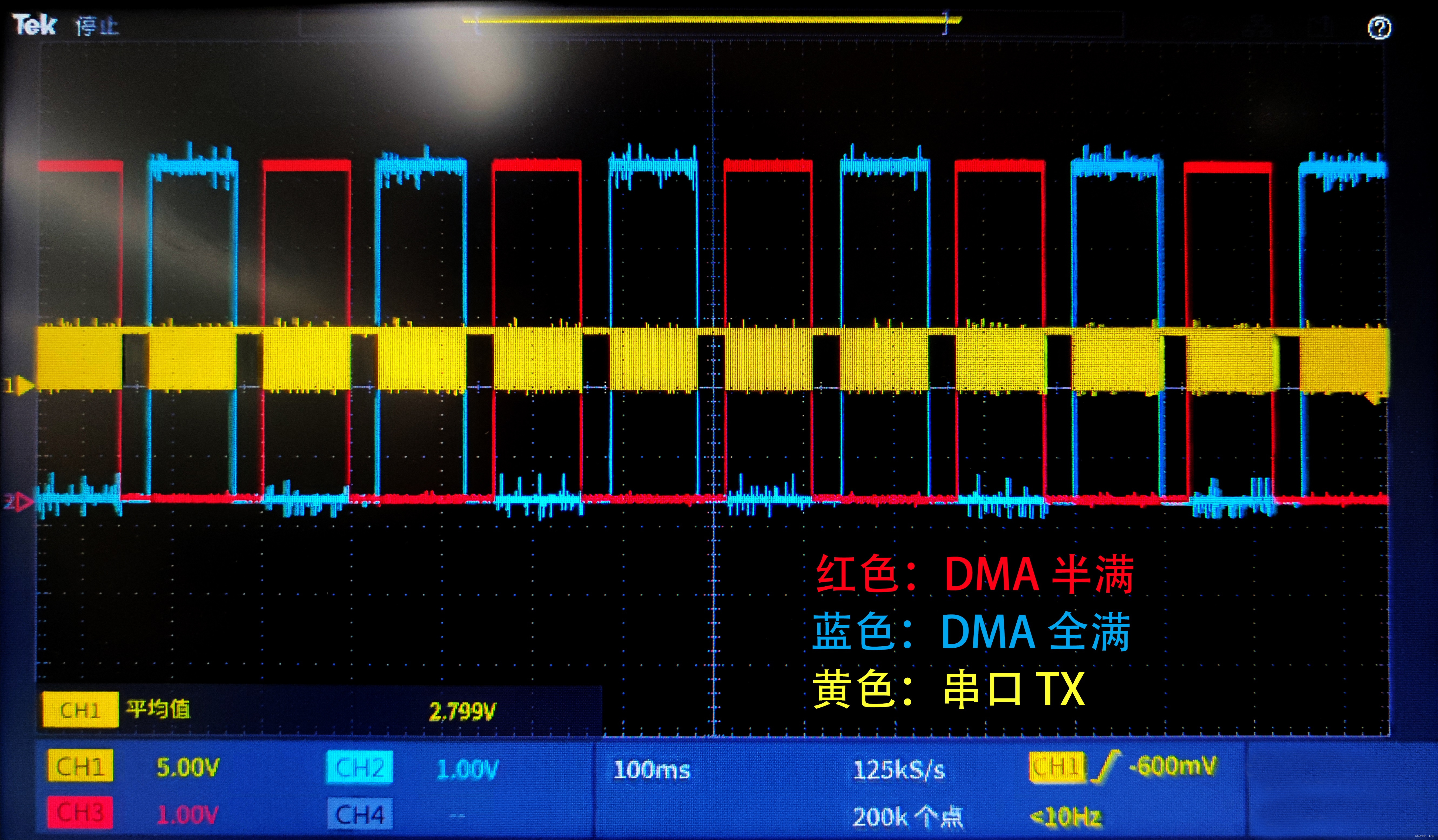

（1）正常运行的状态

• 红色为高电平：程序处在DMA半满中断中
• 蓝色为高电平：程序处在DMA全满中断中
• 黄色高低变换：UART在发送数据

这个波形图展示了当程序正常运行时，DMA半满中断和全满中断应该是交替的，串口在中断中发送数据

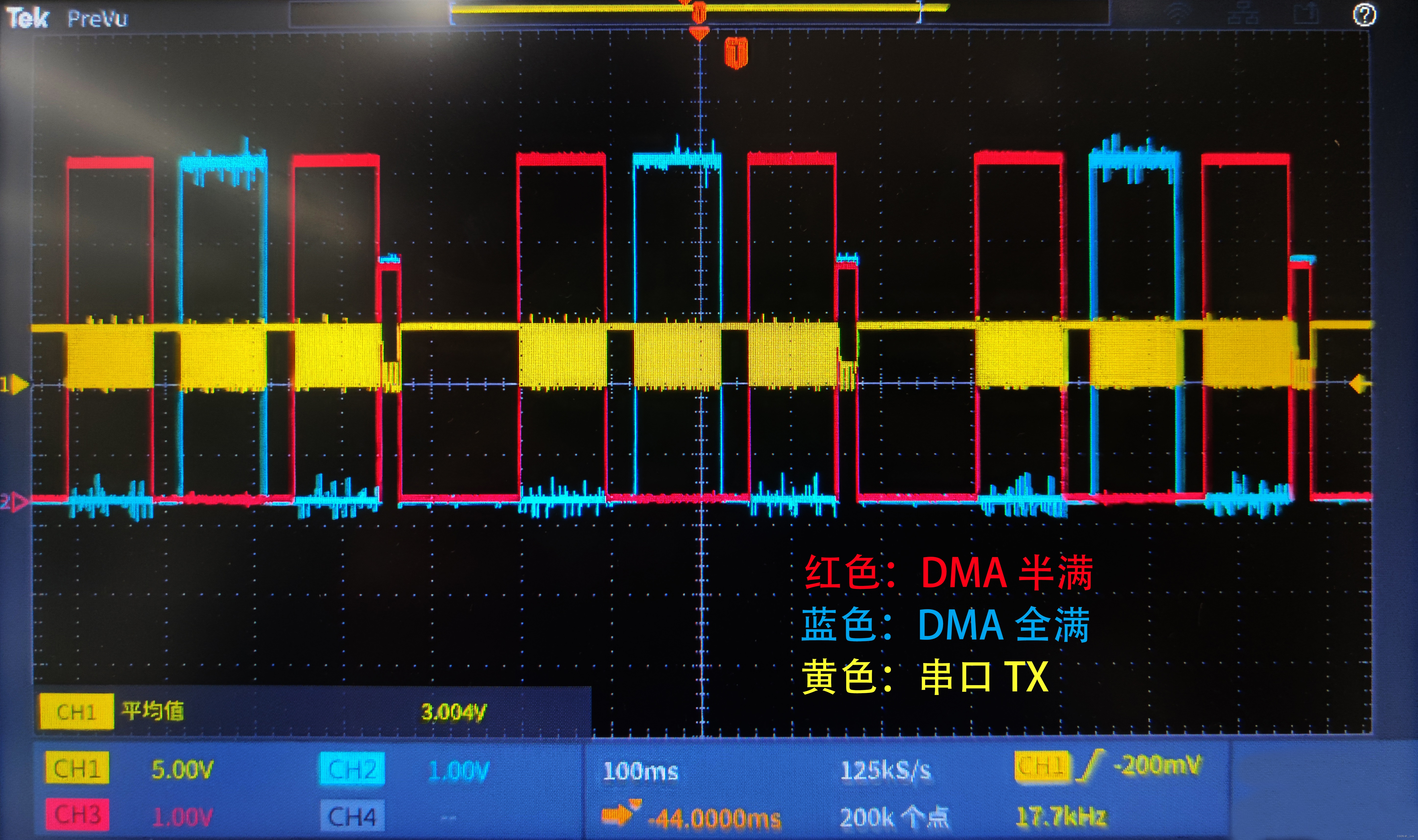

（2）异常运行：单片机下载后重新上电

从图中可以看出以下几点：

1. 每一次完整传输后，DMA都无法进入全满中断，循环往复
2. 在第二次半满中断后，看起来像是同时进入了半满和全满中断，串口看起来像是有数据传输
3. 出问题的部分，其高电平是3.3V，而非正常的5V

（3）DEBUG过程

1. 串口：由于在问题部分，串口有数据发出，故先检查串口。在问题部分，上位机没有接收到串口数据。将中断中的串口用延时代替，问题仍然存在。检查正常部分的数据，数据无误。基本排除是串口的问题。
2. DMA中断：第一次下载程序时，DMA中断时序正确，在重新上电时，看起来是同时进入全满和半满中断，有可能是在中断中串口传输时间过长，在这个时间内采集了过多的数据导致同时触发全满和半满中断，故先排查ADC问题。
3. ADC：重新根据采样率计算了缓冲区半满和全满的时间，并根据串口的波特率计算了串口的传输时间，确定中断时间足够串口发送。

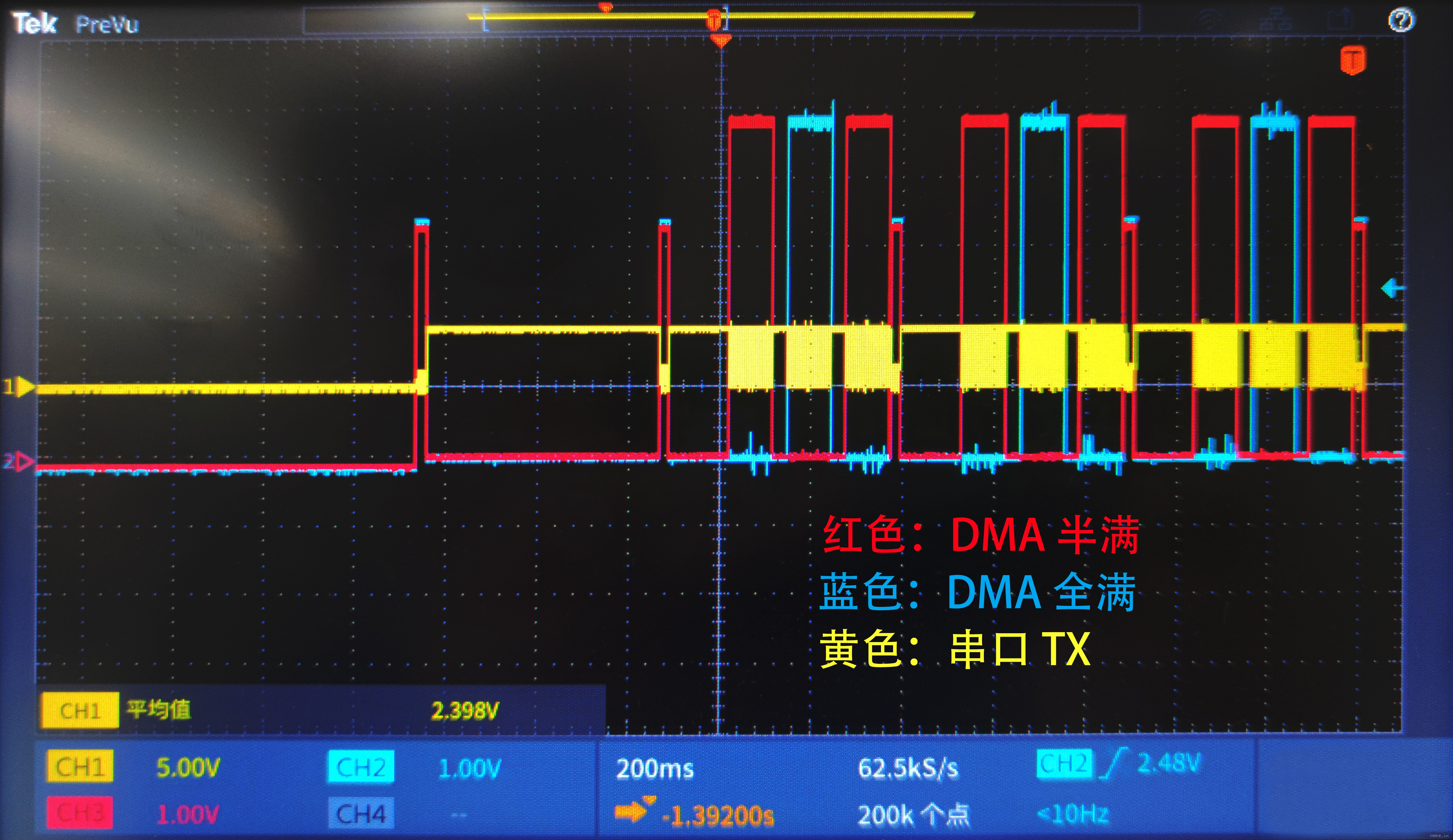

由于无法定位问题，故采集了从重新上电开始的波形：

发现在上电初期，就有代表着“DMA中断”的引脚电平拉高，与此同时，串口TX引脚也有数据发送

到这里，基本可以定位问题在于发生了周期性的复位

原因总结

又从头到尾过了一遍芯片手册，尤其是复位部分，
发现芯片在上电时自动开启独立看门狗（IWDT），且无法关闭。
在程序中误以为看门狗没有打开，故没有执行请狗操作，
而单片机在DEBUG模式下是默认关闭看门狗的。
当在程序中配置看门狗并执行清狗操作后，问题解决。

总结问题，看门狗导致的复位，但第一次烧录时，猜测单片机处于debug模式，看门狗在debug模式下没有运行

但是，总结一下，为什么一开始没有怀疑是复位的问题呢？

1. 在“误以为进入DMA中断”的时间内，串口看起来是有数据发送的，因此误以为没有复位
2. 下载程序后，拔掉烧录器，并使用RST引脚硬件复位
   程序正常运行而没有复位（此时程序没有清狗）
   也就是说硬件复位没有使芯片退出DEBUG模式（猜测）

本次DEBUG仍有如下问题需要定位和解决：

剩余问题（求大佬解答）

1. 只是使用下载器下载程序，而没有进入keil的DEBUG模式，为什么单片机还是进入了DEBUG模式，从而导致看门狗没有启动？
2. 下载程序后不断电、拔掉调试器并手动RST引脚复位，程序没有执行清狗操作，程序仍能正常运行，为什么还没有退出DEBUG模式？
3. 复位后配置了LED引脚，使其输出高低点平，为什么是3.3V而非后面的5V？（推测可能是复位后电压不稳）
