基础网络通信过程一

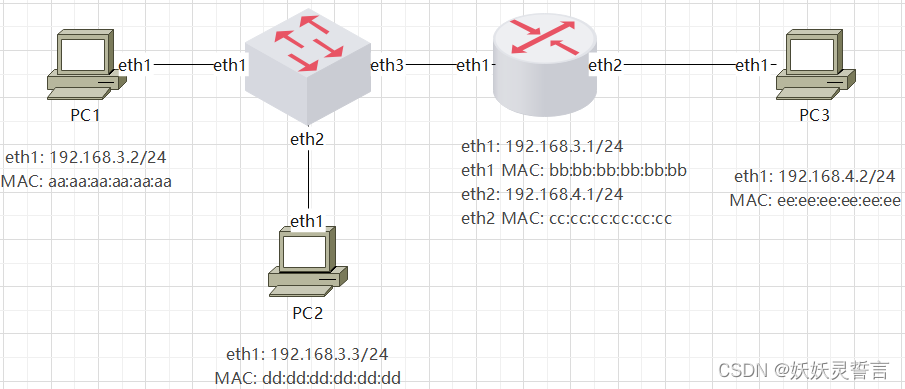

一、基本拓扑

场景一：PCI —>ping—> PC2

1. PCI与PC2通信，PC1组装ICMP包,如下：

条目	内容
目的MAC	未知
源MAC	aa:aa:aa:aa:aa:aa
源IP	192.168.3.2
目的IP	192.168.3.3

2. 通过查询ARP表发现没有目的IP对应的下一跳MAC,因此组装ARP报文请求目的IP的MAC。

（1）先将要发送的IPV4报文缓存在arp缓存表中，如果arp表项缓存满了则直接丢包。
（2）通过对比目的IP和源IP发现位于同一网段，所以直接请求目的MAC的ARP请求包，如下：

条目	内容
目的MAC	ff:ff:ff:ff:ff:ff
源 MAC	aa:aa:aa:aa:aa:aa
Type	0x0806
Sender MAC	aa:aa:aa:aa:aa:aa
Sender IP	192.168.3.2
Target MAC	ff:ff:ff:ff:ff:ff
Target IP	192.168.3.3

（3）arp请求包经过交换机，交换机更新自己的fdb表，如下，然后将arp请求包广播。

MAC	接口
aa:aa:aa:aa:aa:aa	eth1

（4）arp请求是二层广播包，其他非请求IP的接口收到不做响应，PC2收到后首先更新自己的ARP表，然后进行arp应答， 此时PC2的ARP表如下：

IP	MAC
192.168.3.2	aa:aa:aa:aa:aa:aa

（5）arp应答报文经过交换机，交换机更新自己的fdb表，如下，然后通过查询fdb表，查到将arp应答从eth1口发出。

MAC	接口
aa:aa:aa:aa:aa:aa	eth1
dd:dd:dd:dd:dd:dd	eth2

（6）PC1收到arp应答后，新增自己的arp表项，并把缓存的报文通过查询arp表项填充目的MAC后发送出去。此时arp表项如下：

IP	MAC
192.168.3.3	dd:dd:dd:dd:dd:dd

3. 此时PC1与PC2可正常通信

（1）PC1 ping PC2
（2）PC1查询本机arp表，获取目的IP “192.168.3.3” 的下一跳MAC为 “dd:dd:dd:dd:dd:dd”
（3）PC1组包发送
（4）交换机收到包，更新fdb表项老化时间，通过使用报文的目的MAC查询fdb表项，从eth2口转发报文。
（5）PC2收到包，进行应答，查询本机arp表，获取目的IP “192.168.3.2” 的下一跳MAC为 “aa:aa:aa:aa:aa:aa”, 组包发送
（6）交换机收到包，更新fdb表项老化时间，通过使用报文的目的MAC查询fdb表项，从eth1口转发报文。
（7）PC1收到回包，ping通。
