TCP协议详解

一、特点

1. 基于流的方式。
2. 面向连接。
3. 可靠通信。
4. 在网络状况不佳时候尽量降低系统由于重传带来的带宽开销。
5. 通信连接维护是面向通信的两个端点的，而不考虑中间网段和节点。

二、协议规定

1. 数据分片：在发送端对用户数据进行分片，在接收端进行重组，由TCP确定分片的大小并控制分片和重组；
2. 到达确认：接收端接收到分片数据时，根据分片数据序号向发送端发送一个确认；
3. 超时重发：发送方在发送分片时启动超时定时器，如果在定时器超时之后没有收到相应的确认，重发分片；
4. 滑动窗口：TCP连接每一方的接收缓冲空间大小都固定，接收端只允许另一端发送接收端缓冲区所能接纳的数据，TCP在滑动窗口的基础上提供流量控制，防止较快主机致使较慢主机的缓冲区溢出；
5. 失序处理：作为IP数据报来传输的TCP分片到达时可能会失序，TCP将对收到的数据进行重新排序，将收到的数据以正确的顺序交给应用层；
6. 重复处理：作为IP数据报来传输的TCP分片会发生重复，TCP的接收端必须丢弃重复的数据；
7. 数据校验：TCP将保持它首部和数据的检验和，这是一个端到端的检验和，目的是检测数据在传输过程中的任何变化。如果收到分片的检验和有差错，TCP将丢弃这个分片，并不确认收到此报文段导致对端超时并重发。

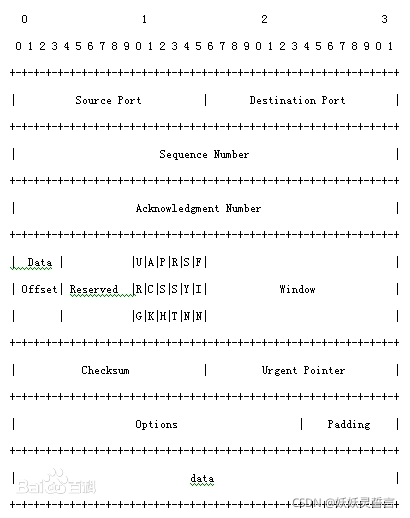

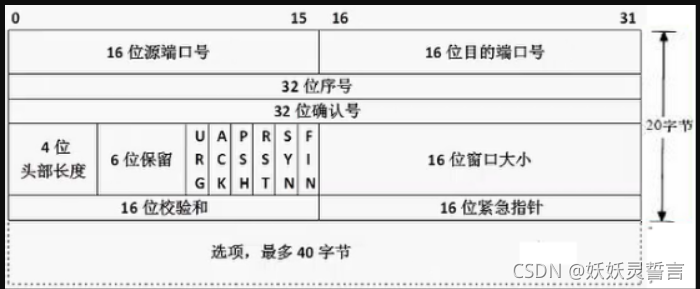

三、首部格式

1. Source Port是源端口，16位。
2. Destination Port是目的端口，16位。
3. Sequence Number是发送数据包中的第一个字节的序列号，32位。
4. Acknowledgment Number是确认序列号，32位。
5. Data Offset是数据偏移，4位，该字段的值是TCP首部（包括选项）长度除以4。
6. 标志位： 6位，
   （1）URG表示Urgent Pointer字段有意义：
   （2）ACK表示Acknowledgment Number字段有意义
   （3）PSH表示Push功能，
   （4）RST表示复位TCP连接
   （5）SYN表示SYN报文（在建立TCP连接的时候使用）
   （6）FIN表示没有数据需要发送了（在关闭TCP连接的时候使用）
7. Window表示接收缓冲区的空闲空间，16位，用来告诉TCP连接对端自己能够接收的最大数据长度。
8. Checksum是校验和，16位。
9. Urgent Pointers是紧急指针，16位，只有URG标志位被设置时该字段才有意义，表示紧急数据相对序列号（Sequence Number字段的值）的偏移。

（一）说明

A、TCP端口号

1. 源端口号和目地端口各占16位两个字节，也就是端口的范围是2^16=65535，另外1024以下是系统保留的，从1024-65535是用户使用的端口范围。

B、TCP序号和确认号

1. 32位序号 seq：Sequence number 缩写seq ，TCP通信过程中某一个传输方向上的字节流的每个字节的序号，通过这个来确认发送的数据有序，比如现在序列号为1000，发送了1000，下一个序列号就是2000。
2. 32位确认号 ack：Acknowledge number 缩写ack，TCP对上一次seq序号做出的确认号，用来响应TCP报文段，给收到的TCP报文段的序号seq加1。

C、TCP的标志位

1. 每个TCP段都有一个目的，这是借助于TCP标志位选项来确定的，允许发送方或接收方指定哪些标志应该被使用，以便段被另一端正确处理。
2. 用的最广泛的标志是 SYN，ACK 和 FIN，用于建立连接，确认成功的段传输，最后终止连接。
   （1）SYN：简写为S，同步标志位，用于建立会话连接，同步序列号。
   （2）ACK： 简写为.，确认标志位，对已接收的数据包进行确认；
   （3）FIN： 简写为F，完成标志位，表示我已经没有数据要发送了，即将关闭连接；
   （4）PSH：简写为P，推送标志位，表示该数据包被对方接收后应立即交给上层应用，而不在缓冲区排队；
   （5）RST：简写为R，重置标志位，用于连接复位、拒绝错误和非法的数据包；
   （6）URG：简写为U，紧急标志位，表示数据包的紧急指针域有效，用来保证连接不被阻断，并督促中间设备尽快处理；

四、内容

（一）保证数据正确性与合法性

1. 校验和函数，在发送和接收时都要计算校验和

2. MD5认证对数据加密

（二）保证可靠性

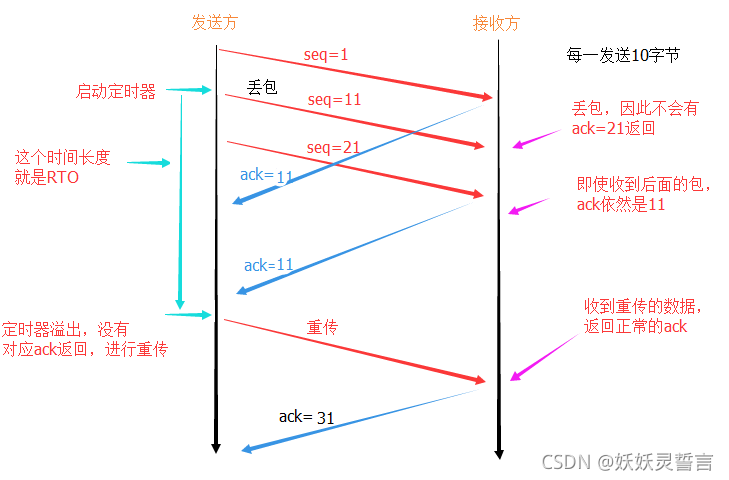

1. 超时重传机制

2. 捎带确认机制

（三）流量控制

参考链接：https://www.cnblogs.com/coder-programming/p/10627746.html

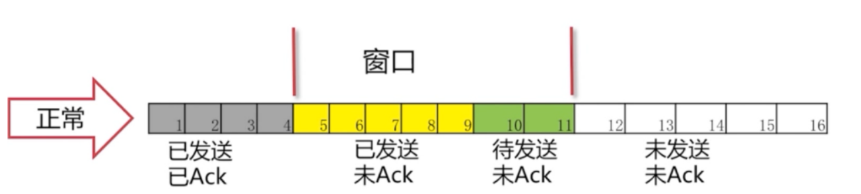

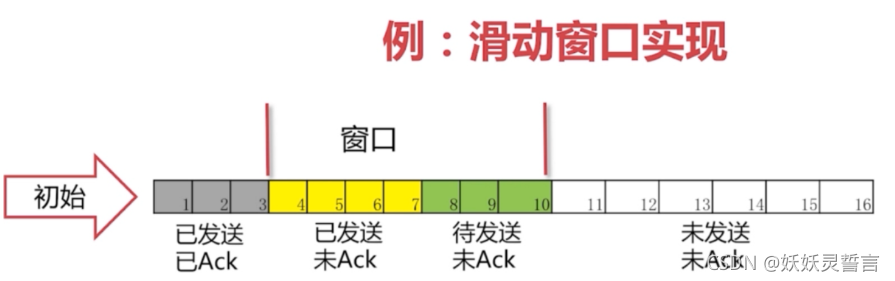

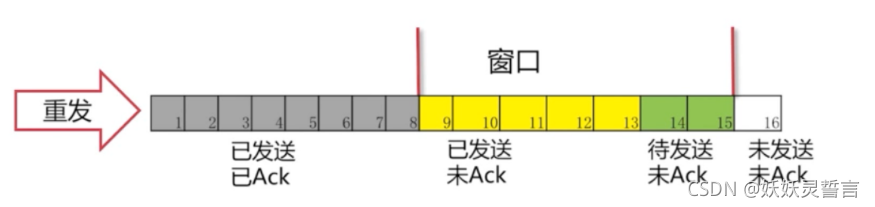

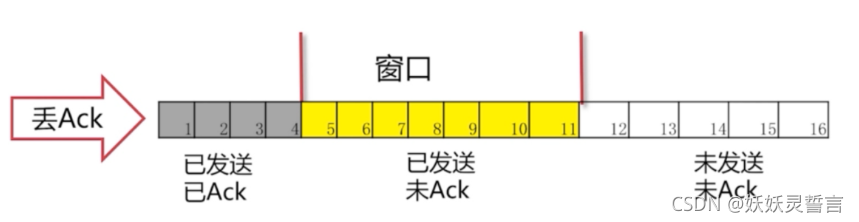

1. 滑动窗口协议，对于窗口内未经确认的分组需要重传。

（四）拥塞控制

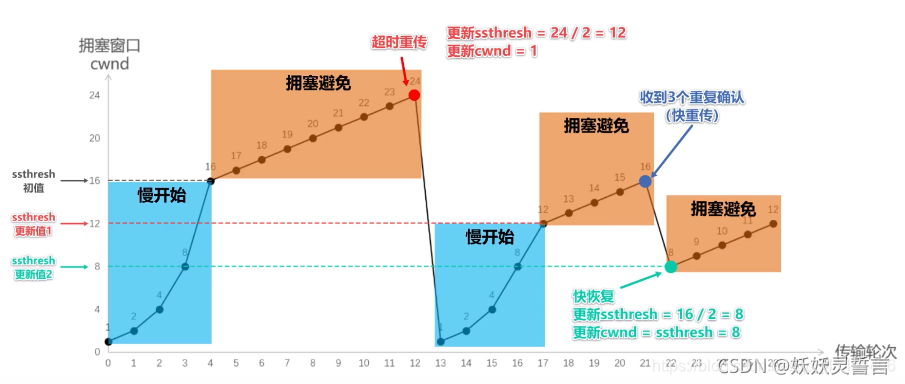

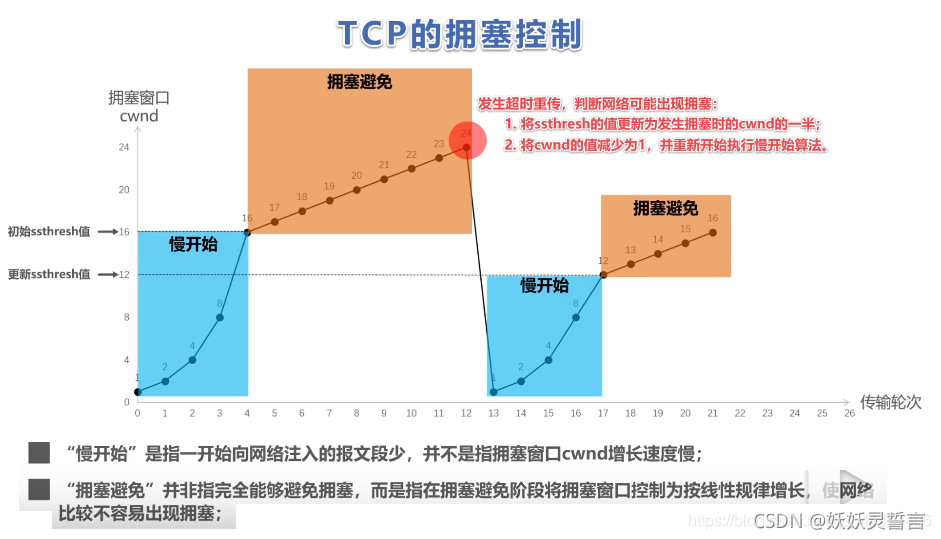

1. TCP拥塞控制算法（AIMD算法）

（1）慢启动

每当建立一个TCP连接时或一个TCP连接发生超时重传后，该连接便进入慢启动阶段。进入慢启动后，TCP实体将拥塞窗口的大小初始化为一个报文段，即：cwnd=1。此后，每收到一个报文段的确认（ACK），cwnd值加1，即拥塞窗口按指数增加。当cwnd值超过慢启动阐值（ssthresh）或发生报文段丢失重传时，慢启动阶段结束。前者进入拥塞避免阶段，后者重新进入慢启动阶段。

（2）拥塞避免

在慢启动阶段，当cwnd值超过慢启动阈值（ssthresh）后，慢启动过程结束，TCP连接进入拥塞避免阶段。在拥塞避免阶段，每一次发送的cwnd个报文段被完全确认后，才将cwnd值加1。在此阶段，cwnd值线性增加。

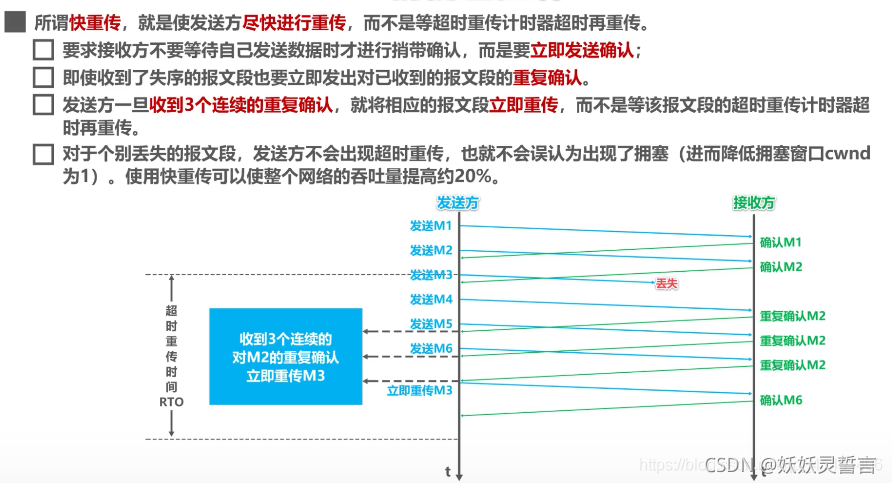

（3）快速重传

快速重传是对超时重传的改进。当源端收到对同一个报文的三个重复确认时，就确定一个报文段已经丢失，因此立刻重传丢失的报文段，而不必等到重传定时器（RTO）超时。以此减少不必要的等待时间。

（4）快速恢复

快速恢复是对丢失恢复机制的改进。在快速重传后，不经过慢启动而直接进入拥塞避免阶段。每当快速重传后，置ssthresh=cwnd/2、cwnd=ssthresh+3(另一种快恢复：将ssthresh值和拥塞窗口cwnd值调整为当前cwnd的一半，开始执行拥塞避免算法)。此后，每收到一个重复确认，将cwnd值加1，直至收到对丢失报文段和其后若干报文段的累计确认后，置cwnd=ssthresh，进入拥塞避免阶段。

五、工作方式

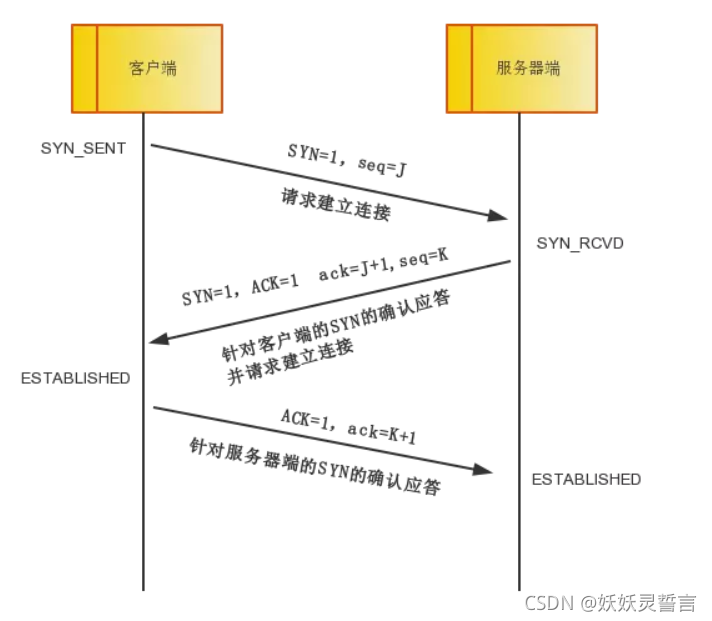

（一）三次握手

三次握手的目的是连接服务器指定端口，建立 TCP 连接，并同步连接双方的序列号和确认号，交换 TCP 窗口大小信息。在 socket 编程中，客户端执行 connect() 时。将触发三次握手。

A、过程

1. 第一次握手：
   客户端将TCP报文标志位SYN置为1，随机产生一个序号值seq=J，保存在TCP首部的序列号(Sequence Number)字段里，指明客户端打算连接的服务器的端口，并将该数据包发送给服务器端，发送完毕后，客户端进入SYN_SENT状态，等待服务器端确认。

2. 第二次握手：
   服务器端收到数据包后由标志位SYN=1知道客户端请求建立连接，服务器端将TCP报文标志位SYN和ACK都置为1，ack=J+1，随机产生一个序号值seq=K，并将该数据包发送给客户端以确认连接请求，服务器端进入SYN_RCVD状态。

3. 第三次握手：
   客户端收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给服务器端，服务器端检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，客户端和服务器端进入ESTABLISHED状态，完成三次握手，随后客户端与服务器端之间可以开始传输数据了。

注意:我们上面写的ack和ACK，不是同一个概念：

1. 小写的ack代表的是头部的确认号Acknowledge number， 缩写ack，是对上一个包的序号进行确认的号，ack=seq+1。
2. 大写的ACK，则是我们上面说的TCP首部的标志位，用于标志的TCP包是否对上一个包进行了确认操作，如果确认了，则把ACK标志位设置成1。

B、原因

我们假设client发出的第一个连接请求报文段并没有丢失，而是在某个网络结点长时间的滞留了，以致延误到连接释放以后的某个时间才到达server。

本来这是一个早已失效的报文段。但server收到此失效的连接请求报文段后，就误认为是client再次发出的一个新的连接请求。于是就向client发出确认报文段，同意建立连接。

假设不采用“三次握手”，那么只要server发出确认，新的连接就建立了。由于现在client并没有发出建立连接的请求，因此不会理睬server的确认，也不会向server发送数据。但server却以为新的运输连接已经建立，并一直等待client发来数据。这样，server的很多资源就白白浪费掉了。

所以，采用“三次握手”的办法可以防止上述现象发生。例如刚才那种情况，client不会向server的确认发出确认。server由于收不到确认，就知道client并没有要求建立连接。

TCP 三次握手跟现实生活中的人与人打电话是很类似的：

三次握手：
“喂，你听得到吗？”
“我听得到呀，你听得到我吗？”
“我能听到你，今天 balabala……”

经过三次的互相确认，大家就会认为对方对听的到自己说话，并且愿意下一步沟通，否则，对话就不一定能正常下去了。

（二）四次挥手

四次挥手即终止TCP连接，就是指断开一个TCP连接时，需要客户端和服务端总共发送4个包以确认连接的断开。在socket编程中，这一过程由客户端或服务端任一方执行close来触发。
由于TCP连接是全双工的，因此，每个方向都必须要单独进行关闭，这一原则是当一方完成数据发送任务后，发送一个FIN来终止这一方向的连接，收到一个FIN只是意味着这一方向上没有数据流动了，即不会再收到数据了，但是在这个TCP连接上仍然能够发送数据，直到这一方向也发送了FIN。首先进行关闭的一方将执行主动关闭，而另一方则执行被动关闭。
挥手请求可以是Client端，也可以是Server端发起的，我们假设是Client端发起：

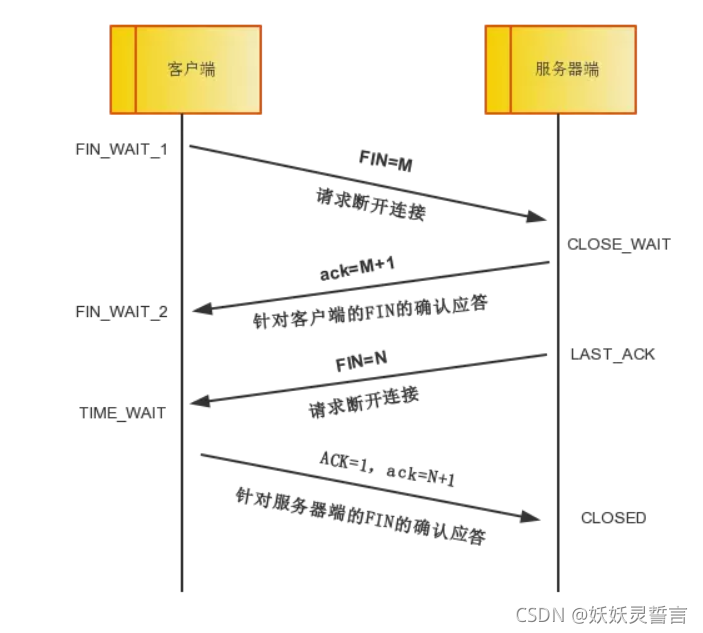

A、过程

1. 第一次挥手：
   Client端发起挥手请求，向Server端发送标志位是FIN报文段，设置序列号seq，此时，Client端进入FIN_WAIT_1状态，这表示Client端没有数据要发送给Server端了。
2. 第二次挥手：
   Server端收到了Client端发送的FIN报文段，向Client端返回一个标志位是ACK的报文段，ack设为seq加1，Client端进入FIN_WAIT_2状态，Server端告诉Client端，我确认并同意你的关闭请求。
3. 第三次挥手：
   Server端向Client端发送标志位是FIN的报文段，请求关闭连接，同时Client端进入LAST_ACK状态。
4. 第四次分手 ：
   Client端收到Server端发送的FIN报文段，向Server端发送标志位是ACK的报文段，然后Client端进入TIME_WAIT状态。Server端收到Client端的ACK报文段以后，就关闭连接。此时，Client端等待2MSL的时间后依然没有收到回复，则证明Server端已正常关闭，那好，Client端也可以关闭连接了。

B、为什么要等待2MSL

MSL：报文段最大生存时间，它是任何报文段被丢弃前在网络内的最长时间。
有以下两个原因：

1. 第一点：保证TCP协议的全双工连接能够可靠关闭：
   由于IP协议的不可靠性或者是其它网络原因，导致了Server端没有收到Client端的ACK报文，那么Server端就会在超时之后重新发送FIN，如果此时Client端的连接已经关闭处于CLOESD状态，那么重发的FIN就找不到对应的连接了，从而导致连接错乱，所以，Client端发送完最后的ACK不能直接进入CLOSED状态，而要保持TIME_WAIT，当再次收到FIN的收，能够保证对方收到ACK，最后正确关闭连接。
2. 第二点：保证这次连接的重复数据段从网络中消失
   如果Client端发送最后的ACK直接进入CLOSED状态，然后又再向Server端发起一个新连接，这时不能保证新连接的与刚关闭的连接的端口号是不同的，也就是新连接和老连接的端口号可能一样了，那么就可能出现问题：如果前一次的连接某些数据滞留在网络中，这些延迟数据在建立新连接后到达Client端，由于新老连接的端口号和IP都一样，TCP协议就认为延迟数据是属于新连接的，新连接就会接收到脏数据，这样就会导致数据包混乱。所以TCP连接需要在TIME_WAIT状态等待2倍MSL，才能保证本次连接的所有数据在网络中消失。
