三合一浴霸必须一直接通取暖开关才能控制照明和风扇的解决方法

刚新租了一个二室房子，入住后发现这样一个奇怪的问题，要想只让三合一（照明+取暖+通风）浴霸只照明或者只通风，必须得把取暖打开才行，并且取暖必须一直打开，否则一旦断开，照明和取暖也用不了了。

头一次遇见这样的问题，首先怀疑是否是浴霸就是这么设计的，于是在淘宝上咨询了几个相似浴霸产品的店铺，得到的答案都是否定的，因此排除产品本身设计问题。

接下来怀疑是产品本身短路，拆开浴霸检查内部有无进水短路，经观察、测量后排除设备进水原因。

在拆解过程中，顺手拍下了产品内部接线图如下：

可见，R-H-F作为控制引线，L作为公共触点引线，共有四根线引出。

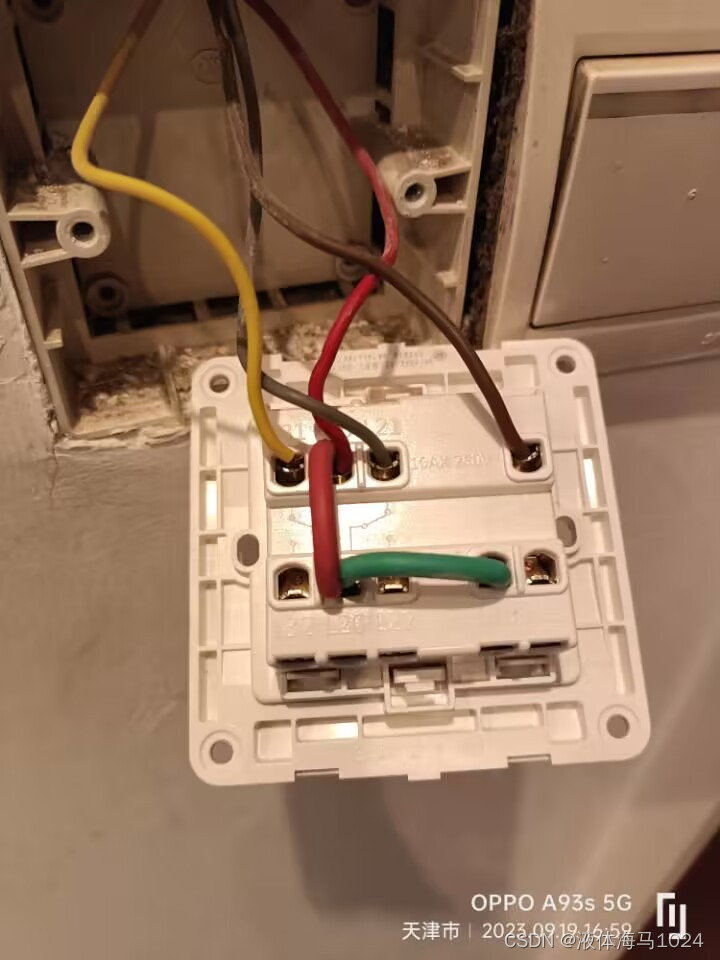

按照引出线找到控制开关接线，如下图，发现问题所在：按照下图接线，H（红色线）连接了公共触点，

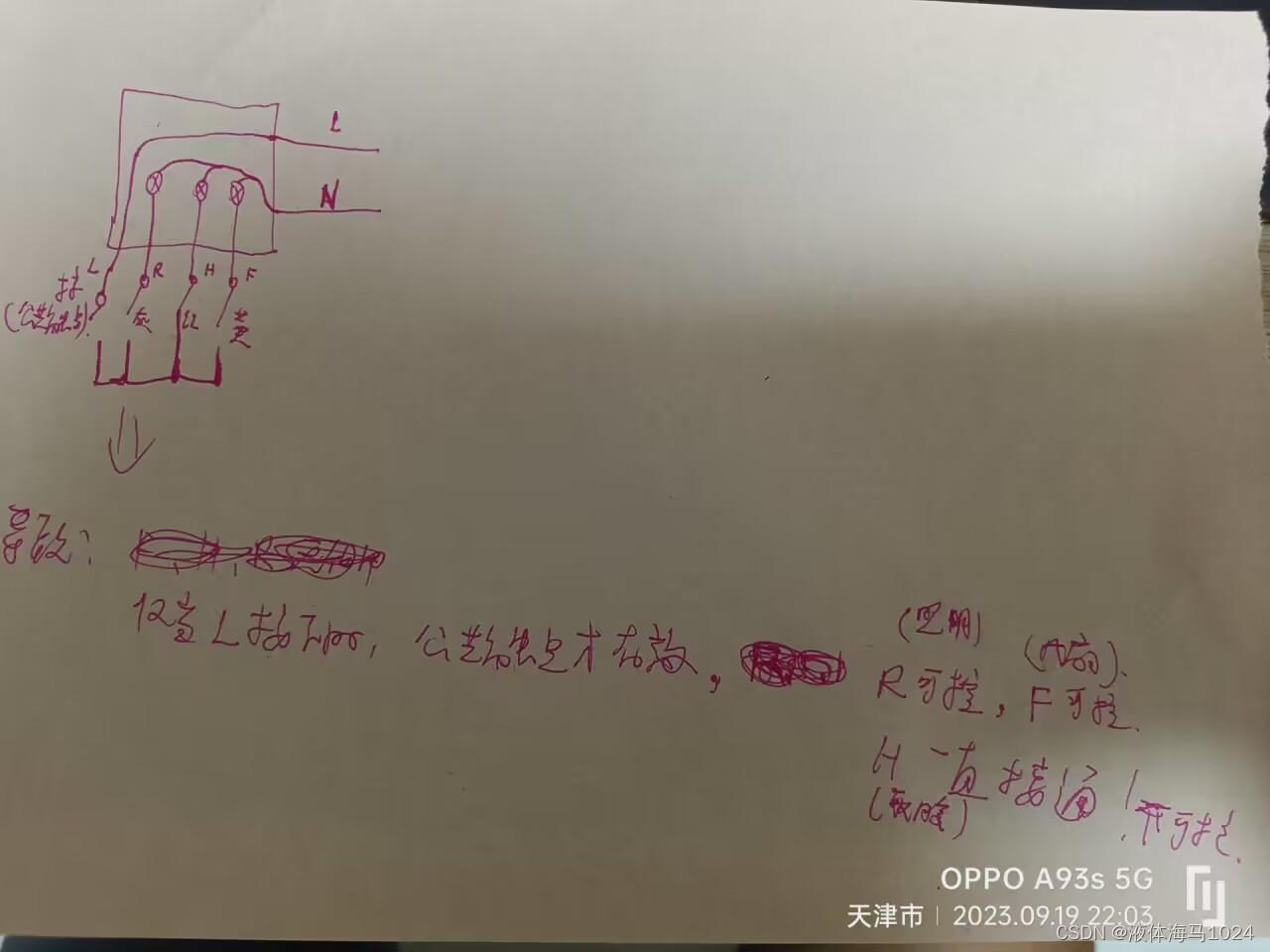

电路图如下：

可见，按照此种接线方法，只有当L（棕色）对应开关接通时，公共触点才连接火线，此时R、F才能控制各自设备，同时H对应设备，也就是取暖，会一直接通。断开L时，其余设备都将开路。

估计是电工工作疏忽接错了公共触点引线，房东居然一直就这么用了，没提出异议。。。。。。

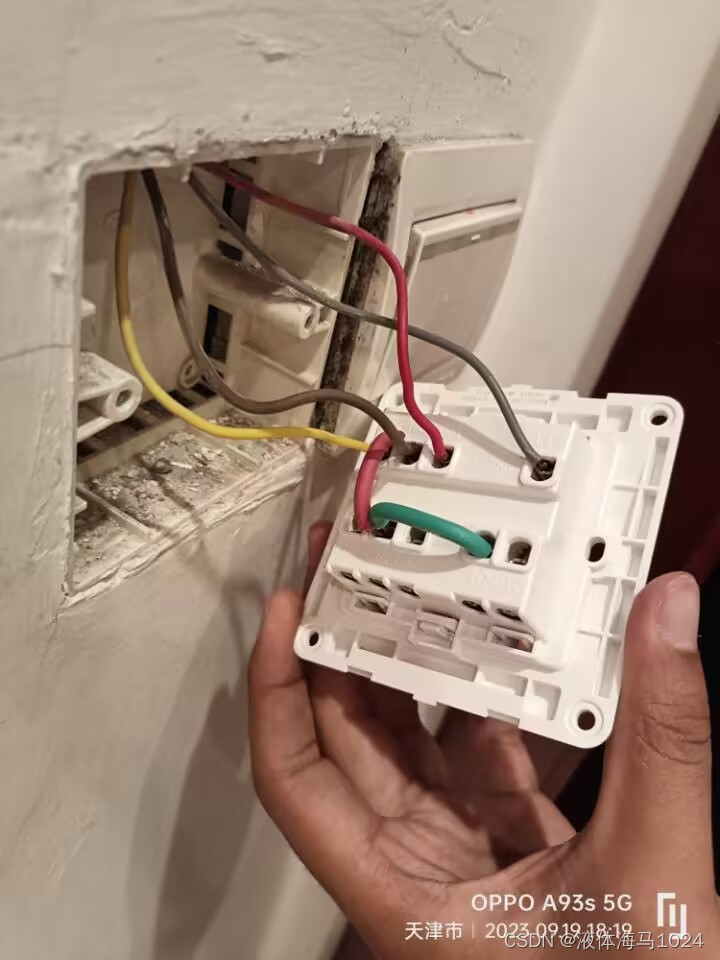

找到原因后，改线，将L（棕色）线接在公共触点，

同时检查是否为火线进开关，以确保操作安全，改线后，开关正常控制。
