哪些条件下HLW8112适用免校表

电表为什么需要校准
电表是用于千家万户的计费产品，一切涉及到计费的产品需要通过质量监督局的检测标准。常用电表分为0.5级，1级和2级，对应的精度允许误差分别是0.5%，1%和2%。一般产品使用的计量芯片、分流电阻或CT等组成的测量电路，这几个参数是误差的主要来源，如果不经过校准，是达不到精度要求的，所以在出厂前就需要通过校表台对整个系统的误差做一次校准。

什么情况下需要校表
产品在涉及到计量收费，是一定要校准的。
某些产品不涉及计费，但又要求精度和一致性比较好，比如要求1%的精度，或者一致性要求比较高，要求2%或3%以内的一致性，也需要进行校准。

什么情况下不需要校表
在非电表领域，比如插座、LED灯等辅助计量的产品，受限于场地和设备（指校表设备）的影响，不可能会和电表厂一样做整机出厂前的校准，这些设备也需要付出相对较高的成本校表时又涉及到强电的操作，工人在操作上也需要进行培训，以防危险事件发生，对于产线上的员工要求相对较高。因此我们就希望可以不校准，或软件校准，不涉及硬件的操作，在使用了一些不同类型计量芯片后，就发现HLW8112可以不用校准，便申请样品进么了测试。
还有一些产品，对精度要求不高，也不是计费测量产品，1%-3%左右的精度可以满足要求，则也可以不用校准。

HLW8112是如何做到免校准
HLW8112在出厂时，对offset和增益做过校准，使得出厂时，芯片的精度可以达到1%左右。而影响整个产品系统的精度还有电流采样电阻和电压分压电阻，如下图所示，1mR电流采样电阻和电压采样电路的200K电阻和1K电阻会影响到系统的精度。

一般1mR的分流电阻选用1%的，200K和1K的电阻选用1%或0.1%的。
我们做过一批试验，选用0.1%的电阻比1%的电阻的产品，一致性要好比不少，整批产品超出2%的成本非常少。
生产工艺的影响也比较大，我们曾经做过一批产品，是在两个不同厂家生产贴片的，生产设备和工艺相对好不少的贴片厂做出的产品，一致性确实好不少。还有就是1mR的电阻阻值较小，焊锡的饱满程度也会相对影响到阻抗变化，阻抗变化带来了误差。

HLW8112介绍
HLW8112是一款高精度的电能计量IC,它采用CMOS制造工艺，主要用于单相应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。
该器件内部集成了三个∑-Δ型ADC和一个高精度的电能计量内核。第二路通道可同时测量零线电流，支持窃电检测和漏电检测。各输入通道都支持灵活的PGA设置，因此HLW8112适合与不同类型的传感器使用，如电流互感器（CT）和低阻值分流器。
HLW8112可以通过多种通讯接口访问片内寄存器，包括SPI和UART。
HLW8112包含两个可配置的脉冲输出引脚，可以通过INT1和INT2引脚获取过流、过压、过零和漏电检测等功能。
HLW8112电能计量IC采用3.3V或5.0V电源供电，内置振荡器，采用16脚SSOP封装。
交流测量典型应用

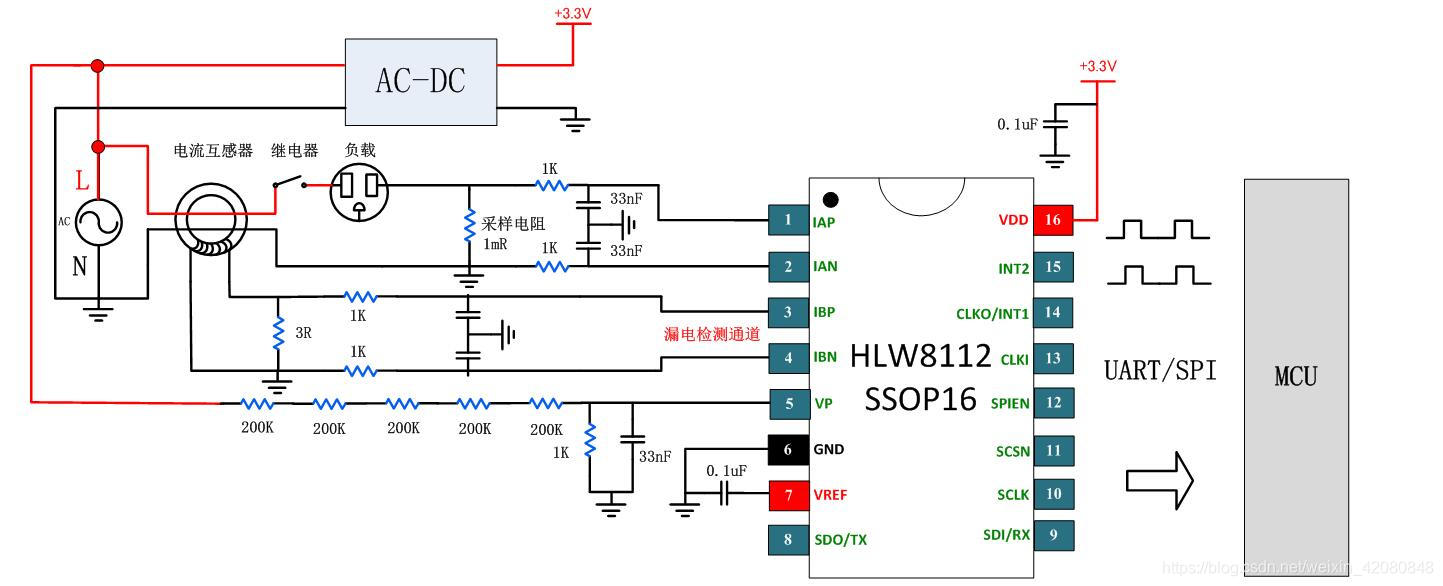

HLW8112在HLW8110单通道基础上增加一路电流检测通道用于检测设备漏电状况。下图是HLW8112的应用电路，A通道用于检测负载设备的功率、电压、电流和用电量，通过UART或SPI接口传输数据至MCU，通过INT1引脚对过载和过压等异常状态进行指示。B通道通过电流互感器对负载设备进行漏电检测，当负载设备发生漏电时，会及时判断出危险状态，通过INT2快速切断设备电源。
