1. 概述

本文主要分享 Elastic-Job-Lite 作业分片。

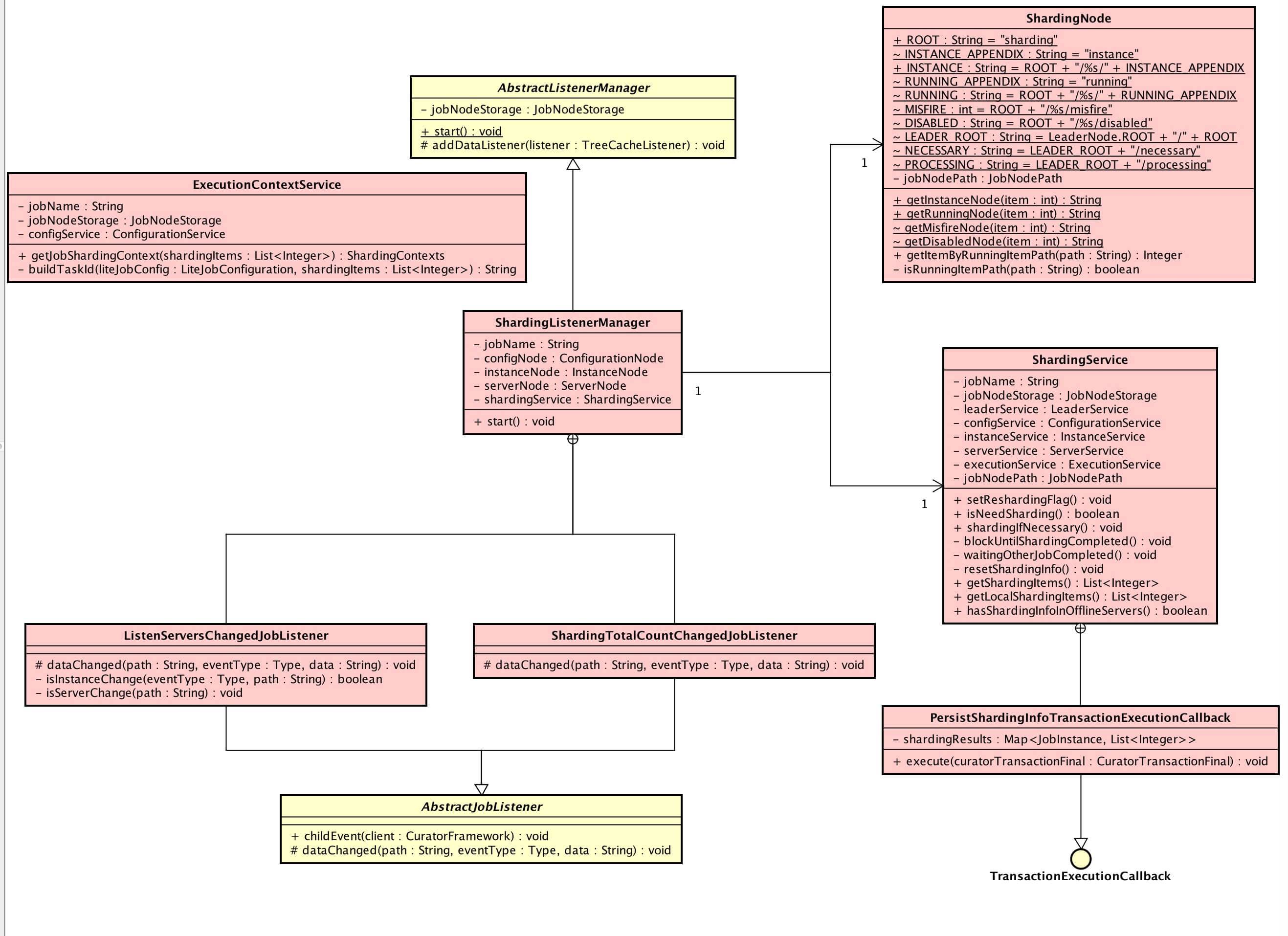

涉及到主要类的类图如下( 打开大图 )：

粉色的类在 com.dangdang.ddframe.job.lite.internal.sharding 包下，实现了 Elastic-Job-Lite 作业分片。
ShardingService，作业分片服务。
ShardingNode，作业分片数据存储路径。
ShardingListenerManager，作业分片监听管理器。

你行好事会因为得到赞赏而愉悦
同理，开源项目贡献者会因为 Star 而更加有动力
为 Elastic-Job 点赞！传送门

2. 作业分片条件

当作业满足分片条件时，不会立即进行作业分片分配，而是设置需要重新进行分片的标记，等到作业分片获取时，判断有该标记后执行作业分配。

设置需要重新进行分片的标记的代码如下：

// ShardingService.java
/**
* 设置需要重新分片的标记.
*/
public void setReshardingFlag() {
   jobNodeStorage.createJobNodeIfNeeded(ShardingNode.NECESSARY);
}

// JobNodeStorage.java
/**
* 如果存在则创建作业节点.
* 如果作业根节点不存在表示作业已经停止, 不再继续创建节点.
*
* @param node 作业节点名称
*/
public void createJobNodeIfNeeded(final String node) {
   if (isJobRootNodeExisted() && !isJobNodeExisted(node)) {
       regCenter.persist(jobNodePath.getFullPath(node), "");
   }
}

调用 #setReshardingFlag() 方法设置需要重新分片的标记 /${JOB_NAME}/leader/sharding/necessary。该 Zookeeper 数据节点是永久节点，存储空串( "" )，使用 zkClient 查看如下：

[zk: localhost:2181(CONNECTED) 2] ls /elastic-job-example-lite-java/javaSimpleJob/leader/sharding
[necessary]
[zk: localhost:2181(CONNECTED) 3] get /elastic-job-example-lite-java/javaSimpleJob/leader/sharding/necessary

设置标记之后，通过调用 #isNeedSharding() 方法即可判断是否需要重新分片。

// ShardingService.java
/**
* 判断是否需要重分片.
*
* @return 是否需要重分片
*/
public boolean isNeedSharding() {
   return jobNodeStorage.isJobNodeExisted(ShardingNode.NECESSARY);
}

// JobNodeStorage.java
/**
* 判断作业节点是否存在.
*
* @param node 作业节点名称
* @return 作业节点是否存在
*/
public boolean isJobNodeExisted(final String node) {
   return regCenter.isExisted(jobNodePath.getFullPath(node));
}

设置需要重新进行分片有 4 种情况

第一种，注册作业启动信息时。

// SchedulerFacade.java
public void registerStartUpInfo(final boolean enabled) {
   // ... 省略无关代码
   // 设置 需要重新分片的标记
   shardingService.setReshardingFlag();
  // ... 省略无关代码
}

第二种，作业分片总数( JobCoreConfiguration.shardingTotalCount )变化时。

// ShardingTotalCountChangedJobListener.java
class ShardingTotalCountChangedJobListener extends AbstractJobListener {

   @Override
   protected void dataChanged(final String path, final Type eventType, final String data) {
       if (configNode.isConfigPath(path)
               && 0 != JobRegistry.getInstance().getCurrentShardingTotalCount(jobName)) {
           int newShardingTotalCount = LiteJobConfigurationGsonFactory.fromJson(data).getTypeConfig().getCoreConfig().getShardingTotalCount();
           if (newShardingTotalCount != JobRegistry.getInstance().getCurrentShardingTotalCount(jobName)) { // 作业分片总数变化
               // 设置需要重新分片的标记
               shardingService.setReshardingFlag();
               // 设置当前分片总数
               JobRegistry.getInstance().setCurrentShardingTotalCount(jobName, newShardingTotalCount);
           }
       }
   }
}

第三种，服务器变化时。

// ShardingListenerManager.java
class ListenServersChangedJobListener extends AbstractJobListener {

   @Override
   protected void dataChanged(final String path, final Type eventType, final String data) {
       if (!JobRegistry.getInstance().isShutdown(jobName)
               && (isInstanceChange(eventType, path)
                   || isServerChange(path))) {
           shardingService.setReshardingFlag();
       }
   }

   private boolean isInstanceChange(final Type eventType, final String path) {
       return instanceNode.isInstancePath(path) && Type.NODE_UPDATED != eventType;
   }

   private boolean isServerChange(final String path) {
       return serverNode.isServerPath(path);
   }
}

服务器变化有两种情况。
第一种，#isServerChange(...) 服务器被开启或禁用。
第二种，#isInstanceChange(...) 作业节点新增或者移除。

第四种，在《Elastic-Job-Lite 源码解析 —— 自诊断修复》详细分享。

3. 分配作业分片项

调用 ShardingService#shardingIfNecessary() 方法，如果需要分片且当前节点为主节点, 则作业分片。

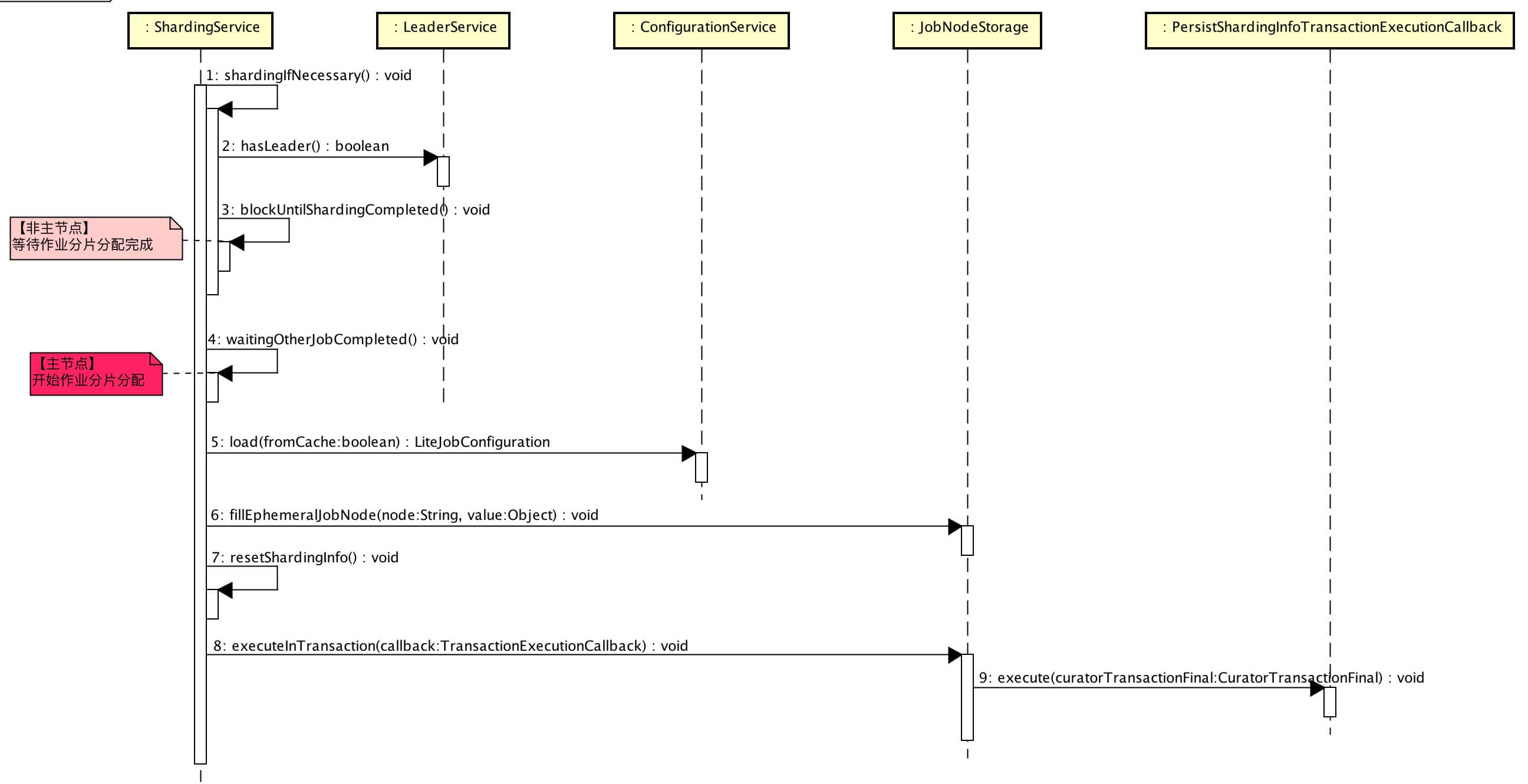

总体流程如下顺序图：( 打开大图 )：

实现代码如下：

// ShardingService.java
/**
* 如果需要分片且当前节点为主节点, 则作业分片.
*
* 如果当前无可用节点则不分片.
*/
public void shardingIfNecessary() {
   List<JobInstance> availableJobInstances = instanceService.getAvailableJobInstances();
   if (!isNeedSharding() // 判断是否需要重新分片
           || availableJobInstances.isEmpty()) {
       return;
   }
   // 【非主节点】等待 作业分片项分配完成
   if (!leaderService.isLeaderUntilBlock()) { // 判断是否为【主节点】
       blockUntilShardingCompleted();
       return;
   }
   // 【主节点】作业分片项分配
   // 等待 作业未在运行中状态
   waitingOtherJobCompleted();
   //
   LiteJobConfiguration liteJobConfig = configService.load(false);
   int shardingTotalCount = liteJobConfig.getTypeConfig().getCoreConfig().getShardingTotalCount();
   // 设置 作业正在重分片的标记
   log.debug("Job '{}' sharding begin.", jobName);
   jobNodeStorage.fillEphemeralJobNode(ShardingNode.PROCESSING, "");
   // 重置 作业分片项信息
   resetShardingInfo(shardingTotalCount);
   // 【事务中】设置 作业分片项信息
   JobShardingStrategy jobShardingStrategy = JobShardingStrategyFactory.getStrategy(liteJobConfig.getJobShardingStrategyClass());
   jobNodeStorage.executeInTransaction(new PersistShardingInfoTransactionExecutionCallback(jobShardingStrategy.sharding(availableJobInstances, jobName, shardingTotalCount)));
   log.debug("Job '{}' sharding complete.", jobName);
}

调用 #isNeedSharding() 方法判断是否需要重新分片。
调用 LeaderService#isLeaderUntilBlock() 方法判断是否为主节点。作业分片项的分配过程：
- 【主节点】执行作业分片项分配。
- 【非主节点】等待作业分片项分配完成。
- LeaderService#isLeaderUntilBlock() 方法在《Elastic-Job-Lite 源码分析 —— 主节点选举》「3. 选举主节点」有详细分享。
调用 #blockUntilShardingCompleted() 方法【非主节点】等待作业分片项分配完成。

private void blockUntilShardingCompleted() {
   while (!leaderService.isLeaderUntilBlock() // 当前作业节点不为【主节点】
           && (jobNodeStorage.isJobNodeExisted(ShardingNode.NECESSARY) // 存在作业需要重分片的标记
               || jobNodeStorage.isJobNodeExisted(ShardingNode.PROCESSING))) { // 存在作业正在重分片的标记
       log.debug("Job '{}' sleep short time until sharding completed.", jobName);
       BlockUtils.waitingShortTime();
   }
}

- 调用 #LeaderService#isLeaderUntilBlock() 方法判断是否为主节点。为什么上面判断了一次，这里又判断一次？主节点作业分片项分配过程中，不排除自己挂掉了，此时【非主节点】若选举成主节点，无需继续等待，当然也不能等待，因为已经没节点在执行作业分片项分配，所有节点都会卡在这里。
- 当 作业需要重分片的标记、作业正在重分片的标记 都不存在时，意味着作业分片项分配已经完成，下文 PersistShardingInfoTransactionExecutionCallback 类里我们会看到。
调用 #waitingOtherJobCompleted() 方法等待作业未在运行中状态。作业是否在运行中需要 LiteJobConfiguration.monitorExecution = true，《Elastic-Job-Lite 源码分析 —— 作业执行》「4.6 执行普通触发的作业」有详细分享。
调用 ConfigurationService#load(...) 方法从注册中心获取作业配置( 非缓存 )，避免主节点本地作业配置可能非最新的，主要目的是获得作业分片总数( shardingTotalCount )。
调用 jobNodeStorage.fillEphemeralJobNode(ShardingNode.PROCESSING, "") 设置作业正在重分片的标记 /${JOB_NAME}/leader/sharding/processing。该 Zookeeper 数据节点是临时节点，存储空串( "" )，仅用于标记作业正在重分片，无特别业务逻辑。
调用 #resetShardingInfo(...) 方法重置作业分片信息。

private void resetShardingInfo(final int shardingTotalCount) {
  // 重置 有效的作业分片项
  for (int i = 0; i < shardingTotalCount; i++) {
      jobNodeStorage.removeJobNodeIfExisted(ShardingNode.getInstanceNode(i)); // 移除 `/${JOB_NAME}/sharding/${ITEM_ID}/instance`
      jobNodeStorage.createJobNodeIfNeeded(ShardingNode.ROOT + "/" + i); // 创建 `/${JOB_NAME}/sharding/${ITEM_ID}`
  }
  // 移除 多余的作业分片项
  int actualShardingTotalCount = jobNodeStorage.getJobNodeChildrenKeys(ShardingNode.ROOT).size();
  if (actualShardingTotalCount > shardingTotalCount) {
      for (int i = shardingTotalCount; i < actualShardingTotalCount; i++) {
          jobNodeStorage.removeJobNodeIfExisted(ShardingNode.ROOT + "/" + i); // 移除 `/${JOB_NAME}/sharding/${ITEM_ID}`
      }
  }
}

调用 JobShardingStrategy#sharding(...) 方法计算每个节点分配的作业分片项。《Elastic-Job-Lite 源码分析 —— 作业分片策略》有详细分享。
调用 JobNodeStorage#executeInTransaction(...) + PersistShardingInfoTransactionExecutionCallback#execute() 方法实现在事务中设置每个节点分配的作业分片项。

// PersistShardingInfoTransactionExecutionCallback.java
class PersistShardingInfoTransactionExecutionCallback implements TransactionExecutionCallback {

   /**
    * 作业分片项分配结果
    * key：作业节点
    * value：作业分片项
    */
   private final Map<JobInstance, List<Integer>> shardingResults;

   @Override
   public void execute(final CuratorTransactionFinal curatorTransactionFinal) throws Exception {
       // 设置 每个节点分配的作业分片项
       for (Map.Entry<JobInstance, List<Integer>> entry : shardingResults.entrySet()) {
           for (int shardingItem : entry.getValue()) {
               curatorTransactionFinal.create().forPath(jobNodePath.getFullPath(ShardingNode.getInstanceNode(shardingItem))
                       , entry.getKey().getJobInstanceId().getBytes()).and();
           }
       }
       // 移除 作业需要重分片的标记、作业正在重分片的标记
       curatorTransactionFinal.delete().forPath(jobNodePath.getFullPath(ShardingNode.NECESSARY)).and();
       curatorTransactionFinal.delete().forPath(jobNodePath.getFullPath(ShardingNode.PROCESSING)).and();
   }
}

// JobNodeStorage.java
/**
* 在事务中执行操作.
*
* @param callback 执行操作的回调
*/
public void executeInTransaction(final TransactionExecutionCallback callback) {
   try {
       CuratorTransactionFinal curatorTransactionFinal = getClient().inTransaction().check().forPath("/").and();
       callback.execute(curatorTransactionFinal);
       curatorTransactionFinal.commit();
   } catch (final Exception ex) {
       RegExceptionHandler.handleException(ex);
   }
}

设置临时数据节点 /${JOB_NAME}/sharding/${ITEM_ID}/instance 为分配的作业节点的作业实例主键( jobInstanceId )。使用 zkClient 查看如下：

[zk: localhost:2181(CONNECTED) 0] get /elastic-job-example-lite-java/javaSimpleJob/sharding/0/instance
192.168.3.2@-@31492

作业分片项分配整体流程有点长，耐着心看，毕竟是核心代码哟。如果中间有任何疑问，欢迎给我公众号：芋道源码留言。

4. 获取作业分片上下文集合

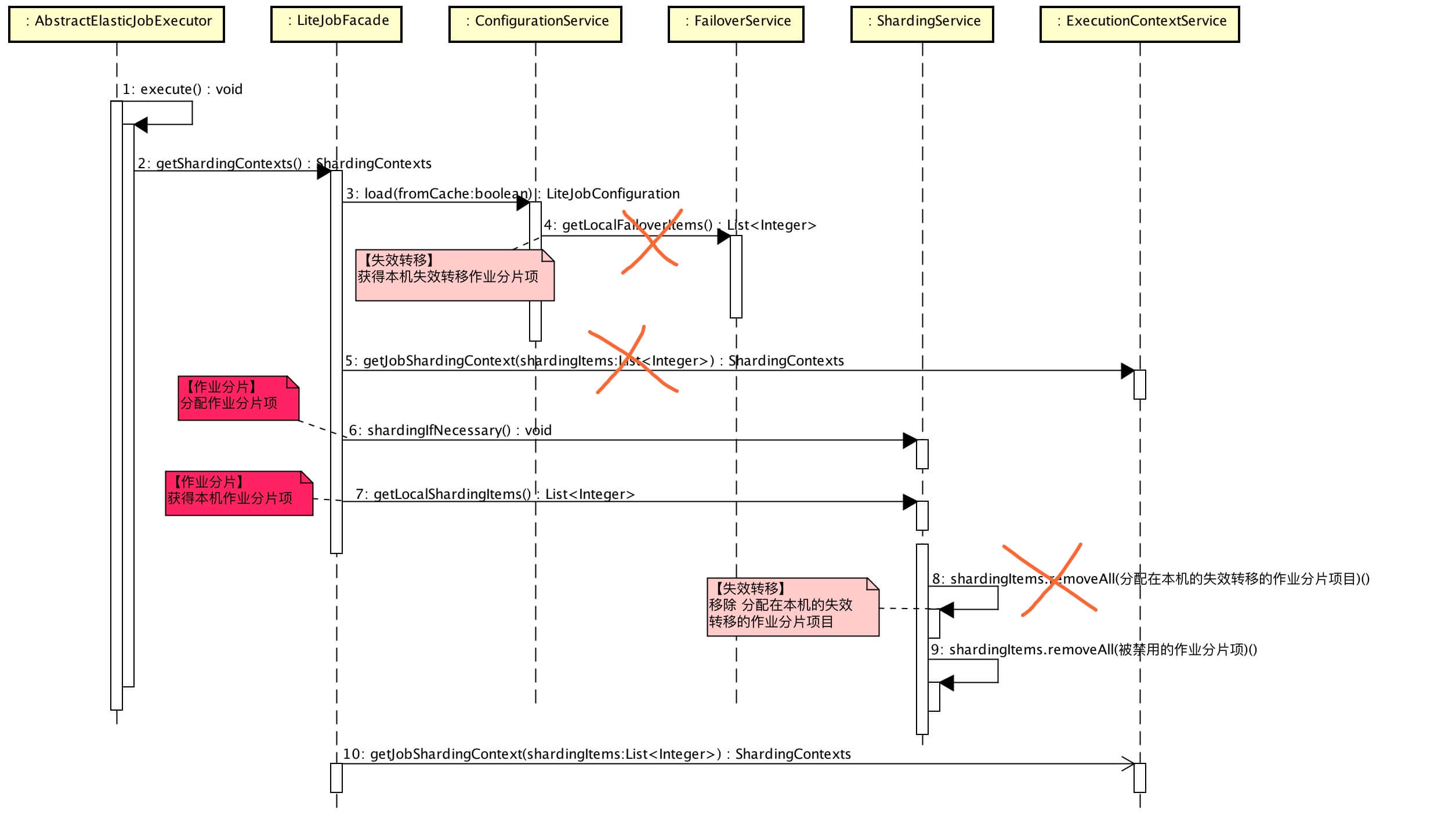

在《Elastic-Job-Lite 源码分析 —— 作业执行的》「4.2 获取当前作业服务器的分片上下文」中，我们可以看到作业执行器( AbstractElasticJobExecutor ) 执行作业时，会获取当前作业服务器的分片上下文进行执行。获取过程总体如下顺序图( 打开大图 )：

橘色叉叉在《Elastic-Job-Lite 源码解析 —— 作业失效转移》有详细分享。

实现代码如下：

// LiteJobFacade.java
@Override
public ShardingContexts getShardingContexts() {
   // 【忽略，作业失效转移详解】获得 失效转移的作业分片项
   boolean isFailover = configService.load(true).isFailover();
   if (isFailover) {
       List<Integer> failoverShardingItems = failoverService.getLocalFailoverItems();
       if (!failoverShardingItems.isEmpty()) {
           return executionContextService.getJobShardingContext(failoverShardingItems);
       }
   }
   // 作业分片，如果需要分片且当前节点为主节点
   shardingService.shardingIfNecessary();
   // 获得 分配在本机的作业分片项
   List<Integer> shardingItems = shardingService.getLocalShardingItems();
   // 【忽略，作业失效转移详解】移除 分配在本机的失效转移的作业分片项目
   if (isFailover) {
       shardingItems.removeAll(failoverService.getLocalTakeOffItems());
   }
   // 移除 被禁用的作业分片项
   shardingItems.removeAll(executionService.getDisabledItems(shardingItems));
   // 获取当前作业服务器分片上下文
   return executionContextService.getJobShardingContext(shardingItems);
}

调用 ShardingService#shardingIfNecessary() 方法，如果需要分片且当前节点为主节点，作业分片项分配。不是每次都需要作业分片，必须满足「2. 作业分片条件」才执行作业分片。
调用 ShardingService#getLocalShardingItems()方法，获得分配在本机的作业分片项，即 /${JOB_NAME}/sharding/${ITEM_ID}/instance 为本机的作业分片项。

// ShardingService.java
/**
* 获取运行在本作业实例的分片项集合.
*
* @return 运行在本作业实例的分片项集合
*/
public List<Integer> getLocalShardingItems() {
   if (JobRegistry.getInstance().isShutdown(jobName) || !serverService.isAvailableServer(JobRegistry.getInstance().getJobInstance(jobName).getIp())) {
       return Collections.emptyList();
   }
   return getShardingItems(JobRegistry.getInstance().getJobInstance(jobName).getJobInstanceId());
}

/**
* 获取作业运行实例的分片项集合.
*
* @param jobInstanceId 作业运行实例主键
* @return 作业运行实例的分片项集合
*/
public List<Integer> getShardingItems(final String jobInstanceId) {
   JobInstance jobInstance = new JobInstance(jobInstanceId);
   if (!serverService.isAvailableServer(jobInstance.getIp())) {
       return Collections.emptyList();
   }
   List<Integer> result = new LinkedList<>();
   int shardingTotalCount = configService.load(true).getTypeConfig().getCoreConfig().getShardingTotalCount();
   for (int i = 0; i < shardingTotalCount; i++) {
       // `/${JOB_NAME}/sharding/${ITEM_ID}/instance`
       if (jobInstance.getJobInstanceId().equals(jobNodeStorage.getJobNodeData(ShardingNode.getInstanceNode(i)))) {
           result.add(i);
       }
   }
   return result;
}

调用 shardingItems.removeAll(executionService.getDisabledItems(shardingItems))，移除被禁用的作业分片项，即 /${JOB_NAME}/sharding/${ITEM_ID}/disabled 存在的作业分片项。

// ExecutionService.java
/**
* 获取禁用的任务分片项.
*
* @param items 需要获取禁用的任务分片项
* @return 禁用的任务分片项
*/
public List<Integer> getDisabledItems(final List<Integer> items) {
   List<Integer> result = new ArrayList<>(items.size());
   for (int each : items) {
       // /${JOB_NAME}/sharding/${ITEM_ID}/disabled
       if (jobNodeStorage.isJobNodeExisted(ShardingNode.getDisabledNode(each))) {
           result.add(each);
       }
   }
   return result;
}

调用 ExecutionContextService#getJobShardingContext(...) 方法，获取当前作业服务器分片上下文。

获取当前作业服务器分片上下文

调用 ExecutionContextService#getJobShardingContext(...) 方法，获取当前作业服务器分片上下文：

// ExecutionContextService.java
public ShardingContexts getJobShardingContext(final List<Integer> shardingItems) {
   LiteJobConfiguration liteJobConfig = configService.load(false);
   // 移除 正在运行中的作业分片项
   removeRunningIfMonitorExecution(liteJobConfig.isMonitorExecution(), shardingItems);
   //
   if (shardingItems.isEmpty()) {
       return new ShardingContexts(buildTaskId(liteJobConfig, shardingItems), liteJobConfig.getJobName(), liteJobConfig.getTypeConfig().getCoreConfig().getShardingTotalCount(),
               liteJobConfig.getTypeConfig().getCoreConfig().getJobParameter(), Collections.<Integer, String>emptyMap());
   }
   // 解析分片参数

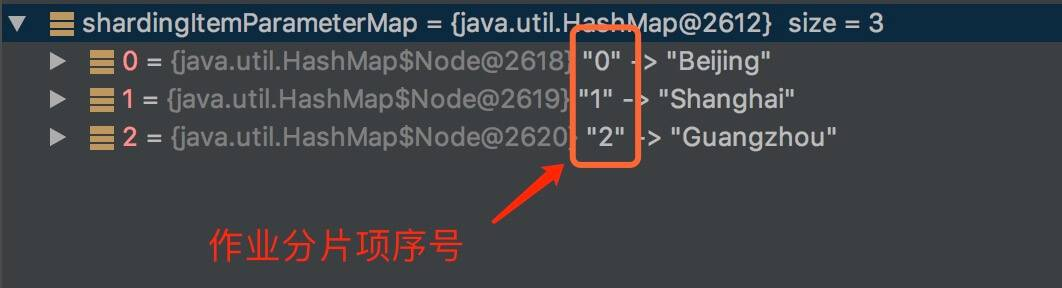

   Map<Integer, String> shardingItemParameterMap = new ShardingItemParameters(liteJobConfig.getTypeConfig().getCoreConfig().getShardingItemParameters()).getMap();
   // 创建 分片上下文集合
   return new ShardingContexts(buildTaskId(liteJobConfig, shardingItems), //
           liteJobConfig.getJobName(), liteJobConfig.getTypeConfig().getCoreConfig().getShardingTotalCount(),
           liteJobConfig.getTypeConfig().getCoreConfig().getJobParameter(),
           getAssignedShardingItemParameterMap(shardingItems, shardingItemParameterMap)); // 获得当前作业节点的分片参数
}

调用 #removeRunningIfMonitorExecution() 方法，移除正在运行中的作业分片项。

private void removeRunningIfMonitorExecution(final boolean monitorExecution, final List<Integer> shardingItems) {
   if (!monitorExecution) {
       return;
   }
   List<Integer> runningShardingItems = new ArrayList<>(shardingItems.size());
   for (int each : shardingItems) {
       if (isRunning(each)) {
           runningShardingItems.add(each); // /${JOB_NAME}/sharding/${ITEM_ID}/running
       }
   }
   shardingItems.removeAll(runningShardingItems);
}

private boolean isRunning(final int shardingItem) {
   return jobNodeStorage.isJobNodeExisted(ShardingNode.getRunningNode(shardingItem));
}

使用 ShardingItemParameters 解析作业分片参数。例如作业分片参数( JobCoreConfiguration.shardingItemParameters="0=Beijing,1=Shanghai,2=Guangzhou" ) 解析结果：
- ShardingItemParameters 代码清晰易懂，点击链接直接查看。
调用 #buildTaskId(...) 方法，创建作业任务ID( ShardingContexts.taskId )：

private String buildTaskId(final LiteJobConfiguration liteJobConfig, final List<Integer> shardingItems) {
   JobInstance jobInstance = JobRegistry.getInstance().getJobInstance(jobName);
   return Joiner.on("@-@").join(liteJobConfig.getJobName(), Joiner.on(",").join(shardingItems), "READY",
           null == jobInstance.getJobInstanceId() ? "127.0.0.1@-@1" : jobInstance.getJobInstanceId());
}

- taskId = ${JOB_NAME} + @-@ + ${SHARDING_ITEMS} + @-@ + READY + @-@ + ${IP} + @-@ + ${PID}。例如：javaSimpleJob@-@0,1,2@-@READY@-@192.168.3.2@-@38330。
调用 #getAssignedShardingItemParameterMap(...) 方法，获得当前作业节点的分片参数。

 private Map<Integer, String> getAssignedShardingItemParameterMap(final List<Integer> shardingItems, final Map<Integer, String> shardingItemParameterMap) {
       Map<Integer, String> result = new HashMap<>(shardingItemParameterMap.size(), 1);
       for (int each : shardingItems) {
           result.put(each, shardingItemParameterMap.get(each));
       }
       return result;
    }
    ```

* ShardingContexts，分片上下文集合。
    ```Java
    public final class ShardingContexts implements Serializable {

        private static final long serialVersionUID = -4585977349142082152L;

        /**
         * 作业任务ID.
         */
        private final String taskId;
        /**
         * 作业名称.
         */
        private final String jobName;
        /**
         * 分片总数.
         */
        private final int shardingTotalCount;
        /**
         * 作业自定义参数.
         * 可以配置多个相同的作业, 但是用不同的参数作为不同的调度实例.
         */
        private final String jobParameter;
        /**
         * 分配于本作业实例的分片项和参数的Map.
         */
        private final Map<Integer, String> shardingItemParameters;
        /**
         * 作业事件采样统计数.
         */
        private int jobEventSamplingCount;
        /**
         * 当前作业事件采样统计数.
         */
        @Setter
        private int currentJobEventSamplingCount;
        /**
         * 是否允许可以发送作业事件.
         */
        @Setter
        private boolean allowSendJobEvent = true;
    }
