新能源车交直流充电解释

交流充电：

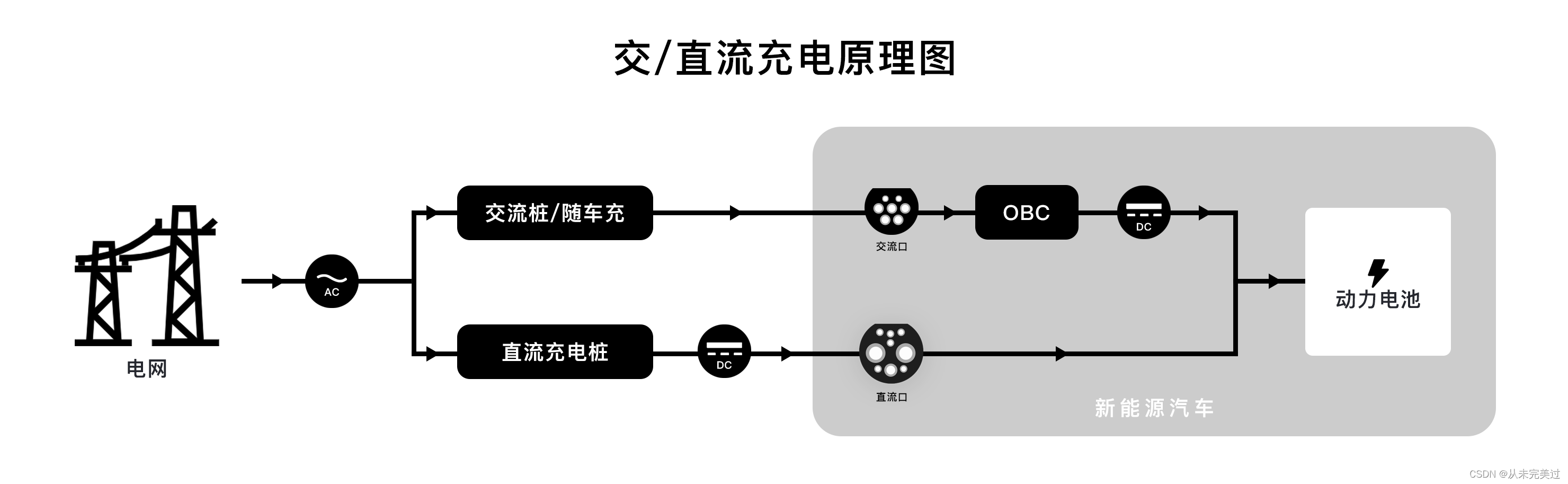

国家电网输出的电都是交流电，如下图所示，具有正弦切换规律的

而电动车的电池只能接受直流电，因此需要首先把交流电转换成直流电才能充进汽车电池，这就需要到了转换器OBC（on-board Charger），OBC分为单向和双向，单向只能向车辆充电，而双向则可以输出220V家用交流电，即支持对外放电功能；

由于OBC需要内置，因此体积和散热都会收到限制，没办法做到很大的充电功率

直流充电：

通过外置的OBC将交流电直接转换为直流电，输入给电动车，不需要使用车内的OBC。而外置的OBC就可以有更好的散热条件，也可以不受体积的限制，因此可以提供更高的电压和电流，充电功率可以更好，效率更高
