试用D触发器和必要的门电路设计能产生如下时序图波形的时序逻辑电路(二〇二〇年山东大学数字电路906综合题第8题)(全网第一手资料)

(15分)8. 请用D触发器和必要的门电路, 设计能产生上图示时序图波形的电路.

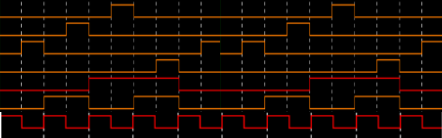

注: 上图中自上而下为P4、P3、P2、P1、Q1、Q0.

        在真题中, 只给出了CLK、P4、P3、P2、P1的波形图, 这无疑增加了设计难度.

        拿到时序图, 先自左到右观察各输出变量的取值情况, 发现在一次变化周期中, 只有一个输出变量为高电平, 其余都为低电平. 再仔细观察, 会发现每个输出引脚的脉冲宽度≠CLK脉冲的周期(这一点相当重要), 且只有当CLK为低电平时, 四个输出引脚才有可能为高电平.

        再观察时序图, 我们可以得知, 电路共需要4个有效状态, 每个有效状态对应一种输出情况. 所以, 我们先设计一个同步四进制加法计数器.

同步四进制加法计数器状态表
Q1	Q0	Q1*	Q0*
0	0	0	1
0	1	1	0
1	0	1	1
