试用74LS194加必要的门电路实现4位环形计数器(要求能自启动, 电路越简单越好). 要求它的有效循环状态Q0Q1Q2Q3为 1000->0100->0010->0001->1000

本文详细介绍了如何利用74LS194和门电路设计一个4位环形计数器,使其在有效循环中按1000->0100->0010->0001->1000的顺序自启动。通过分析和逻辑表达式的推导,确保了电路的可靠性和同时性,尽管需要在multisim7中进行一些逻辑门的替代以适应没有4输入或非门的情况。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

        要实现右移的功能, 就要将74LS194的右移串行输入SR连接到QD(四位输出的最高位).

        由于题目要求电路能够自启动, 这里我规定12个无效状态的次态均为1000(Q0Q1Q2Q3). 当状态为1000、0100、0010、0001时, 对应芯片功能为"右移"; 当状态为其它12个无效状态时, 对应芯片功能为"根据DCBA引脚置数".  由此处的分析, 绘制出下述真值表:

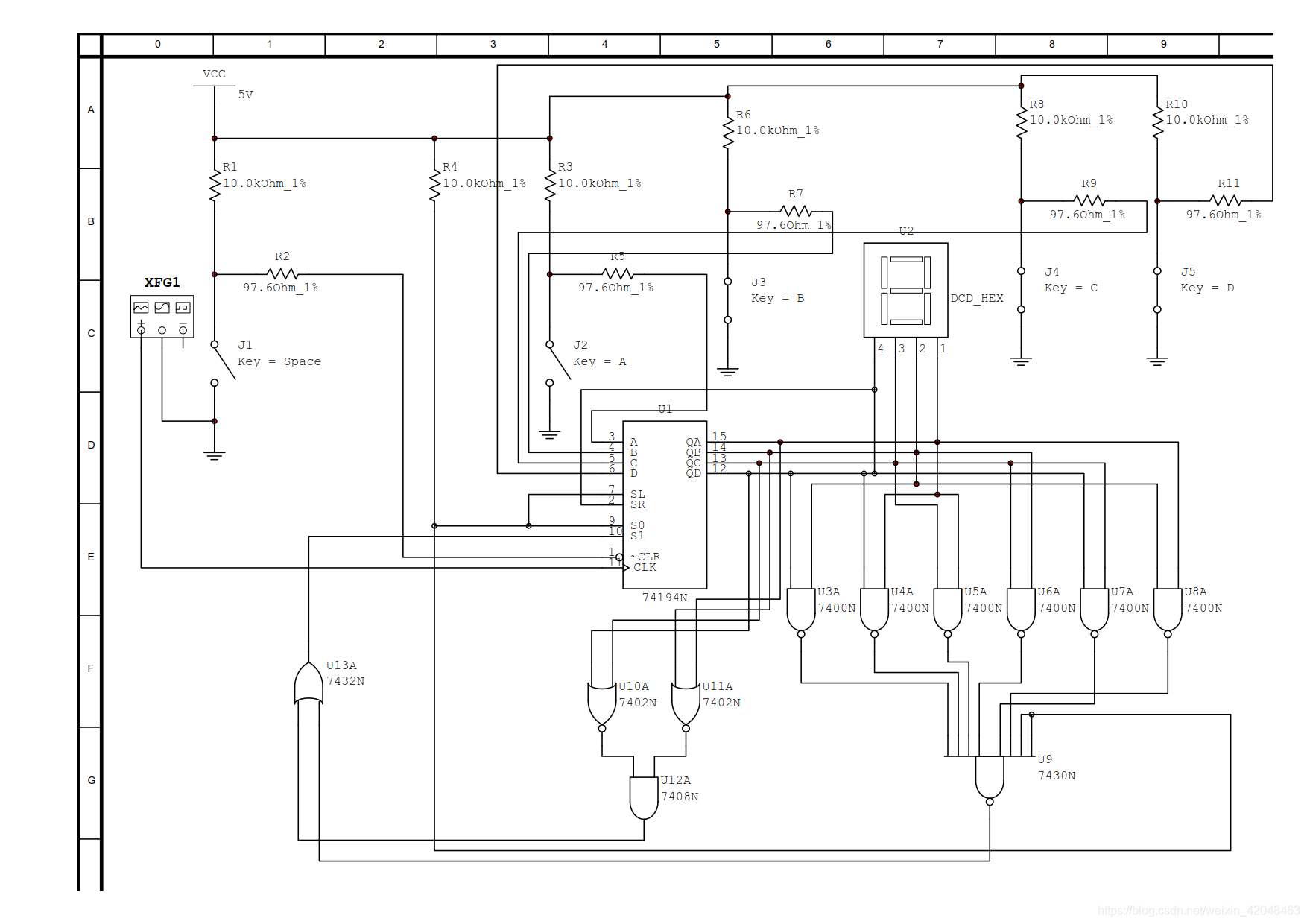

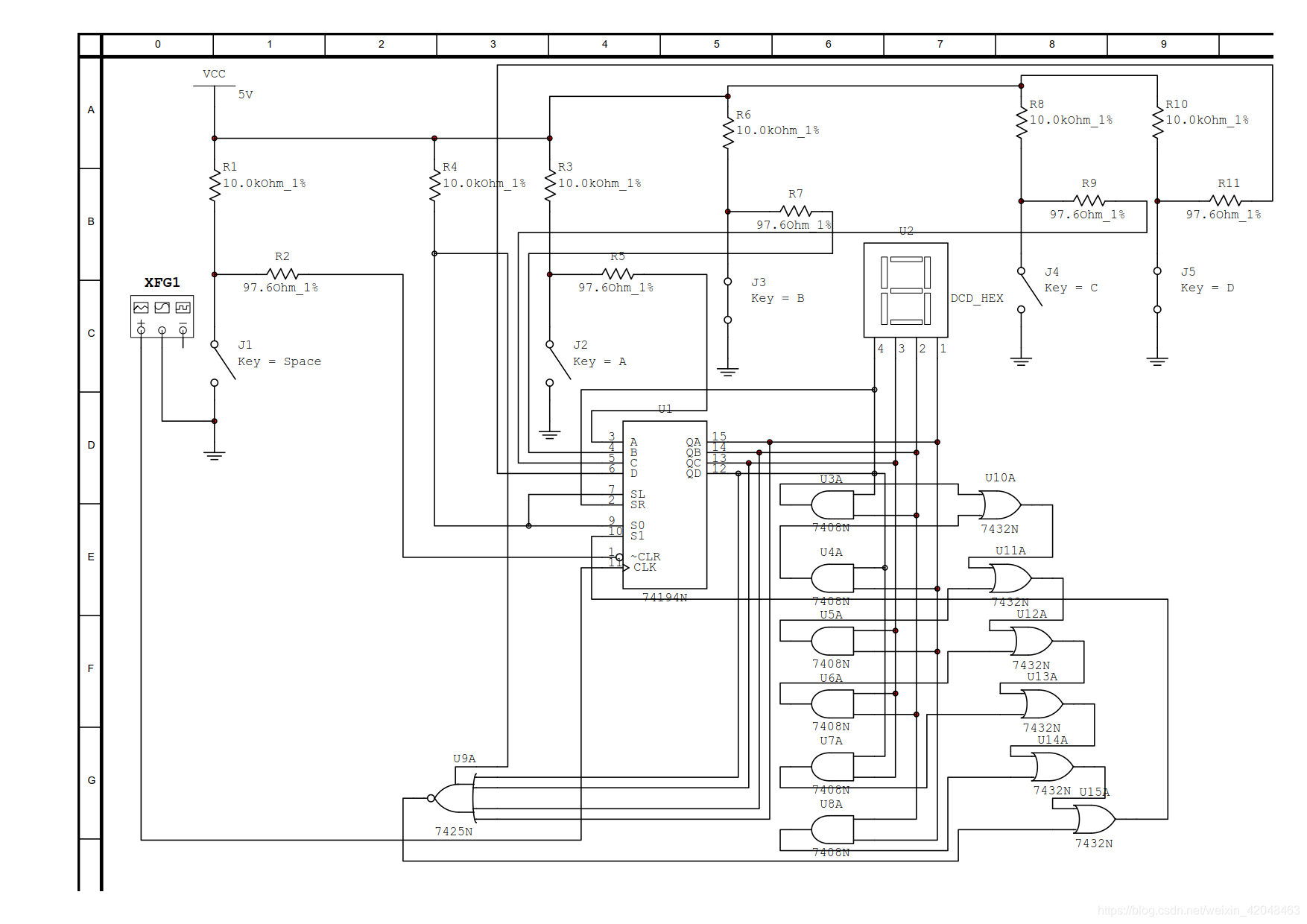

Q0 Q1 Q2 Q3 D0 D1 D2 D3 S1 S0 功能
0 0 0 0 1 0 0 0 1 1 置数
0 0 0 1 × × × × 0 1 右移
0 0 1 0
