负载均衡集群——LVS之TUN模式

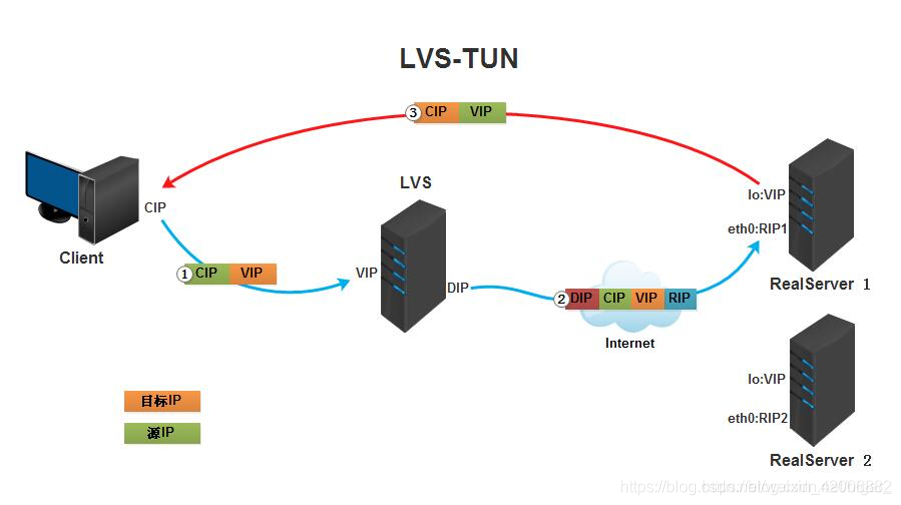

一、隧道模式

• IP隧道（IP tunneling）是将一个IP报文封装在另一个IP报文中的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。
• IP隧道技术亦称为IP封装技术
• IP隧道主要用于移动主机和虚拟私有网络（Virtual Private Network），在其中隧道都是静态建立的，隧道一端有一个IP地址，另一端也有唯一的IP地址。


二、添加隧道

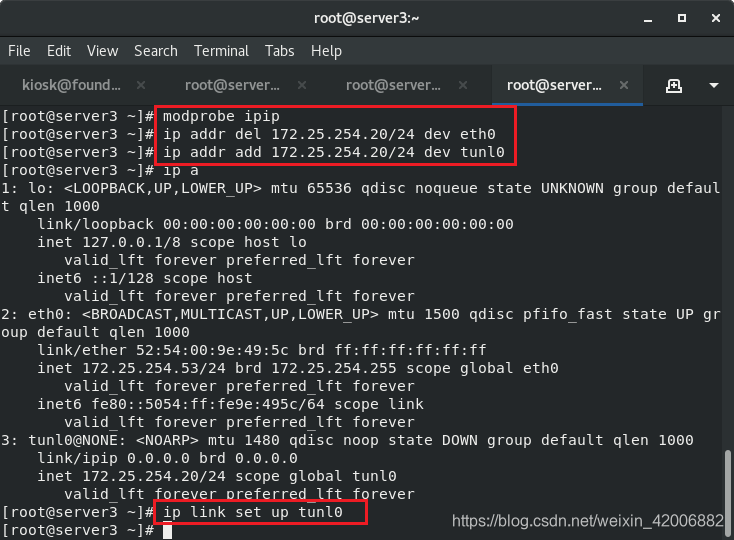

分别在server1、server2和server3中做以下操作：

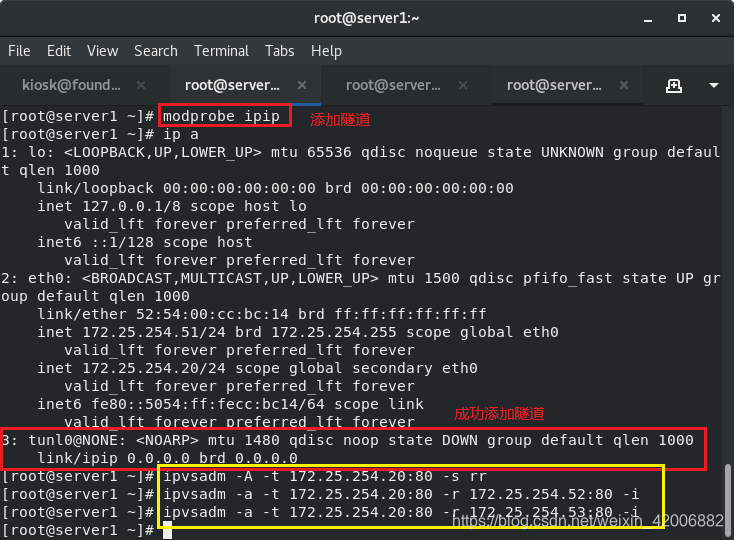

modprobe ipip		##添加隧道
ip addr show		##查看是否成功添加

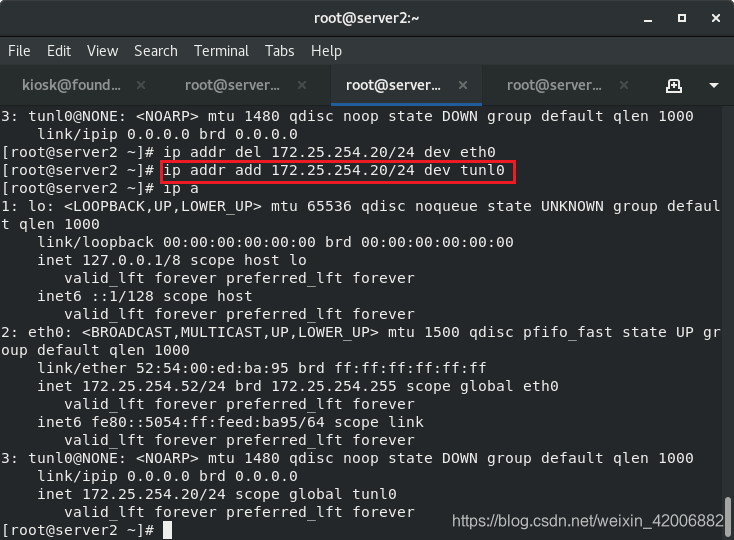

##删除前面实验中的VIP，如没做可忽略
ip addr del 172.25.254.20/32 dev eth0
ip addr add 172.25.254.20/32 dev tunl0		##隧道添加VIP
ip link set up tunl0		##隧道激活

三、添加策略

在server上清除之前的策略重新添加新的策略：

ipvsadm -C			#清除策略
ipvsadm -A -t 172.25.254.20:80 -s rr		#添加vip，对后端服务器采用rr算法
ipvsadm -a -t 172.25.254.20:80 -r 172.25.254.52:80 -i	#添加后端真实服务器server2
ipvsadm -a -t 172.25.254.20:80 -r 172.25.254.53:80 -i	#添加后端真实服务器server3
ipvsadm -l

四、关闭反向过滤规则

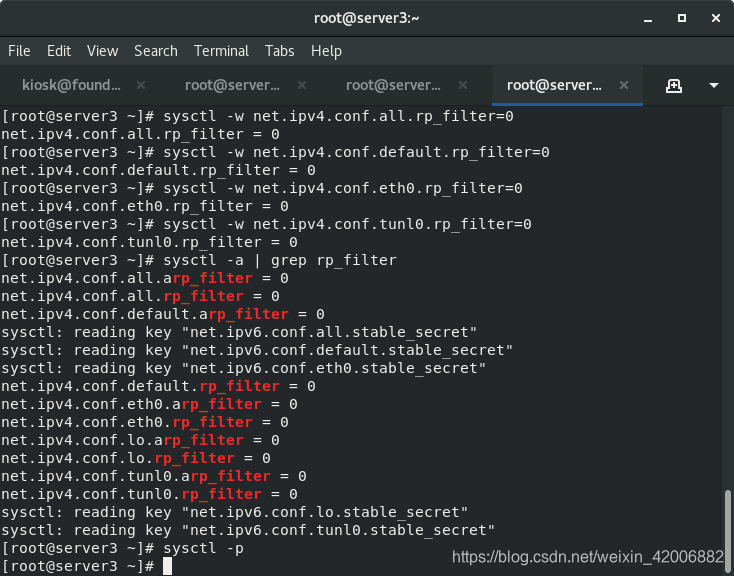

在server2和server3中：

sysctl -a | grep rp_filter
sysctl -w net.ipv4.conf.all.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.conf.tunl0.rp_filter=0
sysctl -w net.ipv4.conf.default.rp_filter=0
sysctl -p
sysctl -a | grep rp_filter

参数含义：
rp_filter参数用于控制系统是否开启对数据包源地址的校验
有三个值：

• 0：不开启源地址校验。
• 1：开启严格的反向路径校验。对每个进来的数据包，校验其反向路径是否是最佳路径。如果反向路径不是最佳路径，则直接丢弃该数据包。
• 2：开启松散的反向路径校验。对每个进来的数据包，校验其源地址是否可达，即反向路径是否能通（通过任意网口），如果反向路径不同，则直接丢弃该数据包。

五、测试

curl 172.25.254.20

可以以轮询的方式正常访问。
