软件体系结构网课第一次笔记

                                             ~~

第一次笔记

一、绪论
软件体系结构的是逐步发展的：由六十年代的高级语言到70~80年代的面向过程开发，90年代的面向对象开发，以及2000年代的面向服务开发，2010年代的云与服务开发，直至现在的智能化软件开发。
从无体系结构到概念与理论体系的形成再到理论完善及普及应用。
1968年，软件体系结构出现，由NATO首次提出“Software Architecture"
1999年, IEEE 1471-2000标准发布，为软件架构的普及应用制定了标准化规范。

---

软件体系结构的定义驳杂多端，主要分类两大类：组成派与决策派。
组成派关注于软件本身将软件体系结构看作是构件与交互的集合
决策派关注于软件架构中的实体（人），将软件体系结构视为一系列重要设计决策的集合
根据组成派定义，我们可将软件体系结构的定义理解为：软件体系结构=组件＋连接件+约束，
组件：具有某种功能的可重用的软件模块单元，表示了系统中主要是的计算单元和数据存储。
连接件：表示了组件之间的交互，简单连接件如：pipe， procedure-call， event broadcast。复杂的有：client-server通信协议，数据库与应用间的SQL连接。
约束：表示了组件与连接件的拓扑逻辑与约束。

---

软件体系结构的作用：“……the larger the project,the more essential the structing(1968)"----Edsger Dijkstra

二、数据流体系结构风格
1、基本构件（数据处理）：构件接口，计算模型
2、连接件（数据流）

---

典型数据流风格：
Pipe and Filter
Process Control
Batch Sequential

---

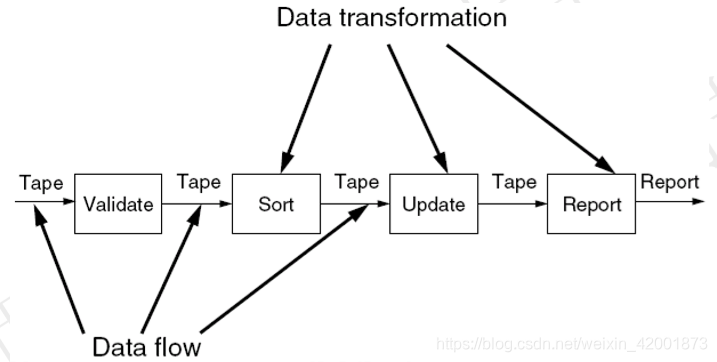

批处理示例图如上
每个个处理步骤是一个独立的程序
每一步必须在前一步结束后由才能开始
数据必须是完整的，以整体的方式传递
批处理实例：基于Eclipse的代码重复检测工具。

---

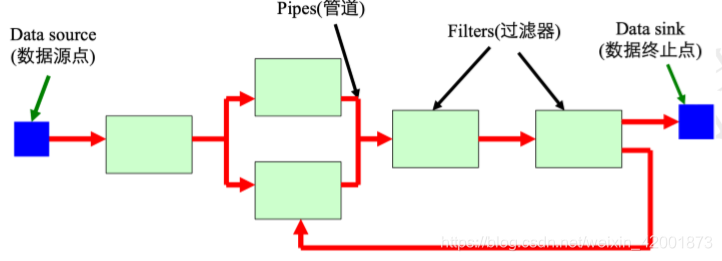

管道过滤体系风格如上：
构件：Filters(过滤器）——处理数据流
将数据流变换成目标数据，增加/丰富，删减/浓缩，转换，分解，合并，是一个独立的实体。

连接件：Pipe（管道）——连接一个源和一个目的过滤器
单向流，可能具有缓冲区，管道形成传输图。
数据源源不断的产生，系统需要对这些数据进行若干处理（分析、计算、转换等）。
实例：Compiler，Unix pipes,Image Processing,Signal Processing,Voice and video streaming
优点：使构件具有良好的隐蔽性，高内聚，低耦合；支持软件复用，系统维护和增强系统性能简单，支持并行执行。
缺点：不适合交互处理的应用，系统性能不高。

---

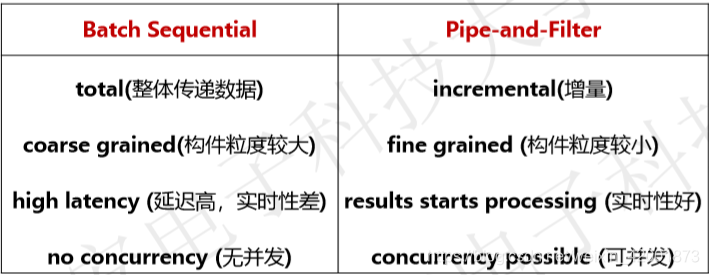

两者区别：
