Sequence Item

item是基于uvm_object类，这表明它具备UVM核心基类必要的数据操作方法，例如copy()、clone()、compare()、record()。
item根据数据成员的类型划分为：
- 控制类。例如总线协议上的读写类型、数据长度、传送模式等。
- 负载类。一般指的是数据总线上的数据包。
- 配置类。用来控制driver的驱动行为，例如命令driver的发送间隔或有无错误插入。
- 调试类。用来标记一些额外信息方便调试，例如该对象的实例序号、创建时间、被driver解析的时间始末等。

Sequence Item示例

class bus_trans extends uvm_sequence_item;
	rand bit write;
	rand int data;
	rand int addr;
	rand int delay;
	static int id_num;
	`uvm_object_utils_begin(bus_trans)
		`uvm_field_int ...
	`uvm_object_utils_end
	...
endclass
class test1 extends uvm_test;
	`uvm_component_utils(test1)
	...
	task run_phase(uvm_phase phase);
		bus_trans t1, t2;
		phase.raise_objection(phase);
		#100ns;
		t1 = new("t1");
		t1.print();
		#200ns;
		t2 = new("t2");
		void'(t2.randomize());
		t2.print();
		phase.drop_objection(phase);
	endtask
endclass

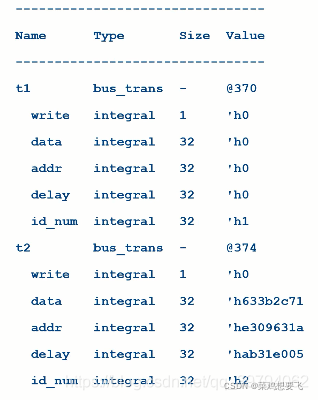

输出结果：
在这里插入图片描述

item使用时的特点：
- 如果数据域属于需要用来做驱动，应考虑定义为rand类型，同时按驱动协议给出合适的constraint。
- 由于item本身的数据属性，为了充分利用UVM域声明的特性，将必要的数据成员都通过'uvm_field_XXX宏来声明，方便使用基本数据方法自动实现。
- t1没有被随机化而t2被随机化了，这种差别在item通往sequencer之前是很明显的。UVM要求item的创建和随机化都应该发生在sequence的body()任务中，而不是在sequencer或者driver中。
- 按item对象的生命周期区分，其生命应该开始于sequence的body()方法，而后经历了随机化并穿越sequencer最终到达driver直到被消化之后，它的生命一般才会结束。之所以要突出这一点是因为一些用户在使用中会不恰当地直接操作item对象，直接修改其数据，或将其句柄发送给其他组件使用，这无形中修改item的数据基因，或延长一个item对象的寿命，可取代的方式是合理利用copy()和clone()等数据方法。

Item和Sequence的关系

一个sequence可以包含一些有序组织起来的item实例，考虑到item在创建后需要被随机化，sequence在声明时也需要预留一些可供外部随机化的变量，这些随机变量一部分是用来通过层次传递约束来最终控制item对象的随机变量，一部分是用来对item对象之间加以组织和时序控制。
为了区分几种常见的sequence定义方式，将其分类为：
- 扁平类。这一类往往只用来组织更细小的粒度，即item实例构成的组织。
- 层次类。这一类是由更高层的sequence用来组织底层的sequence，进而让这些sequence按照顺序/并行方式，挂载到同一个sequencer上。
- 虚拟类。这一类是最终控制整个测试场景的方式，鉴于整个环境中往往存在不同种类的sequencer和其对应的sequence，因此需要一个虚拟的sequence协调顶层的测试场景。之所以称之为虚拟类是因为该序列并不会固定挂载于某种sequencer类型上，而是将其内部不同类型sequence最终挂载到不同的目标sequencer上（这是不同于hierarchical sequence的最大一点）。

Flat Sequence

一个flat sequence往往是由细小的sequence item群落构成，在此之上sequence还有更多的信息来完备它需要实现的激励场景。
一般对于flat sequence而言，它包含的信息：
- sequence item以及相关的constraint用来关联生成的item之间的关系，从而完善出一个flat sequence的时序形态。
- 除了限制sequence item的内容，各个item之间的时序信息也需要由flat sequence给定，例如何时生成下一个item并且发送至driver。
- 对于需要driver握手的情况(例如读操作)，或等待monitor事件从而做出反应，都需要sequence在收到另一侧组件的状态后再决定下一步操作，即响应具体事件从而创建对应的item并发送出去。

Flat Sequence示例1

class bus_trans extends uvm_sequence_item;
	rand bit write;
	rand int data;
	rand int length;
	rand int addr;
	rand int delay;
	static int id_num;
	`uvm_object_utils_begin(bus_trans)
		`uvm_field_int ...
	`uvm_object_utils_end
	...
endclass
class flat_seq extends uvm_sequence;
	rand int length;
	rand int addr;
	rand int data[];
	rand bit write;
	rand int delay;
	constraint cstr{
		data.size() == length;
		foreach(data[i])  soft data[i] == i;
		soft addr == 'h100;
		soft write == 1;
		delay inside {[1:5]};
	};
	`uvm_object_utils(flat_seq)
	...
	task body();  //类比于组件的run
		bus_trans tmp;
		foreach(data[i]) begin
			tmp = new();
			tmp.randomize() with {
				data == local::data[i];
				addr == local::addr + i << 2;
				write == local::write;
				delay == local::delay;
			};
			tmp.print();
		end
	endtask
endclass
class test1 extends uvm_test;
	`uvm_component_utils(test1)
	...
	task run_phase(uvm_phase phase);
		flat_seq seq;
		phase.raise_objection(phase);
		seq = new();
		seq.randomize() with {addr == 'h200; length == 100};
		seq.body();
		phase.drop_objection(phase);
	endtask
endclass

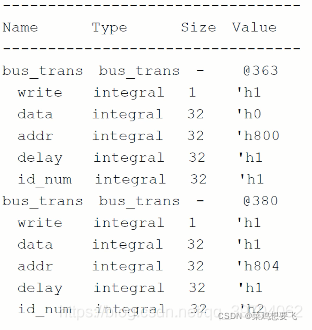

输出结果：
在这里插入图片描述

暂时没有使用sequence的宏或其它发送item的宏实现sequence/item与sequencer之间的传送，而是用更直白的方式来描述这种层次关系。
flat_seq类可以看作是一个更长的数据包，数据包的具体内容、长度、地址等信息都包含在其中。生成item过程中通过将自身随机变量作为constraint内容限定item随机变量，这是flat sequence的大致处理方法。
例码没有给出如uvm_do/uvm_do_with/uvm_create等宏是为了首先认清sequence与item之间的关系。因此该例也只给出在flat_seq::body()任务中创建和随机化item，而省略了发送item。
实际上bus_trans理应容纳更多时序内容，而不应该只作为一次数据传输。作为数据传送的最小粒度，用户们有权将它们扩展到更大的数据和时间范围，从而间接减小数据通信和处理的成本，提高整体运行效率。

Flat Sequence示例2

class bus_trans extends uvm_sequence_item;
	rand bit write;
	rand int data[];	//颗粒度变大，可以传输更多的数据
	rand int length;
	rand int addr;
	rand int delay;
	static int id_num;
	constraint cstr{
		data.size() == length;
		foreach(data[i])  soft data[i] == i;
		soft addr == 'h100;
		soft write == 1;
		delay inside {[1:5]};
	};
	`uvm_object_utils_begin(bus_trans)
		`uvm_field_int ...
	`uvm_object_utils_end
	...
endclass
class flat_seq extends uvm_sequence;
	rand int addr;
	rand int length;
	`uvm_object_utils(flat_seq)
	...
	task body();
		bus_trans tmp;
		tmp.new();
		tmp.randomize() with {length == local::length;
							  addr == local::addr;};
		tmp.print();
	endtask
endclass
class test1 extends uvm_test;
	`uvm_component_utils(test1)
	...
	task run_phase(uvm_phase phase);
		flat_seq seq;
		phase.raise_objection(phase);
		seq = new();
		seq.randomize() with {addr == 'h200; length == 3};
		seq.body();
		phase.drop_objection(phase);
	endtask
endclass

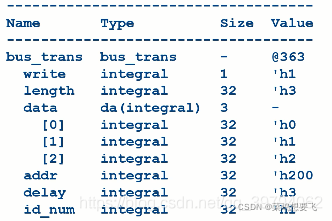

输出结果：
在这里插入图片描述

可以将一段完整发生在数据传输中更长的数据都“收编"在bus_trans类中，提高这个item粒度的抽象层次，让它变得更有“气质”。而一旦拥有了更成熟的、更合适切割的item，上层的flat sequence在使用过程中就会更顺手。
flat_seq类不再操本不应该的心去考虑数据内容，而只应考虑数据包的长度、地址等信息，因为扩充随机数据的责任一般由item负责就足够了，使用flat_seq的用户无需考虑多余的数据约束。

Hierarchical Sequence

hierarchical sequence和flat sequence的区别在于它可以使用其他sequence还有item，这么做是为了创建更丰富的激励场景。
通过层次嵌套关系，可以让hierarchical sequence使用其它hierarchical sequence、flat sequence和sequence item，这就意味着如果底层的sequence item和flat sequence的粒度得当，就可以充分复用这些flat sequence和sequence构成形式更多样的hierarchical sequence。

Hierarchical Sequence示例

class hier_seq extends uvm_sequence;
	`uvm_object_utils(hier_seq)
	function new(string name = "hier_seq");
		super.new(name);
	endfunction
	task body();
		bus_trans t1, t2;
		flat_seq s1, s2;
		`uvm_do_with(t1, {length == 2;})
		fork
			`uvm_do_with(s1, {length == 5;})
			`uvm_do_with(s2, {length == 8;})
		join
		`uvm_do_with(t2, {length == 3;})
	endtask
endclass

从hier_seq::body()来看它包含有bus_trans t1，t2和flat_seq s1，s2，而它的层次关系就体现在对各个sequence/item的协调上面。例码使用了uvm_do_with宏，这个宏完成了三个步骤：
- sequence或item的创建；
- sequence或item的随机化；
- sequence或item的传送。
区别于之前的例码，这个例码通过uvm_do_with帮助理解，所谓的sequence复用就是通过高层的sequence来嵌套底层的sequence/iten，最后创建期望的场景。
在示例中既有串行的激励关系，也有并行的激励关系，而在更复杂的场景中，用户还可以考虑加入事件同步，或者一定的延迟关系来构成sequence/item之间的时序关系。
