简单了解IP协议的相关特性

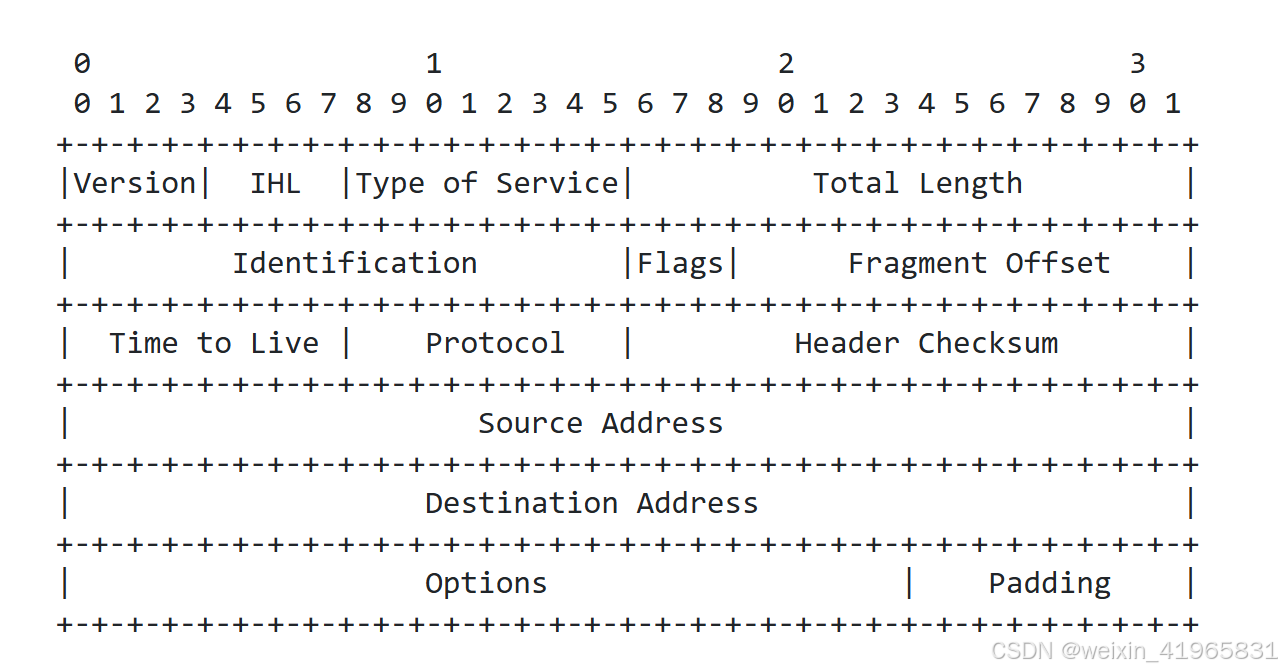

1.IP协议的报头解析

Version：版本号，目前大规模使用的版本只有4和6，即IPv4和IPv6；

IHL：4位首部长度，IP协议的报头长度是可变的，单位为4字节，IP协议的报头长度范围是20~60字节；

Type of Service：8位服务类型，分为3位优先权字段（已经弃用），4位TOS字段，和1位保留字段（必须置0），4位TOS字段彼此之间是冲突的，只能有1位置1，表示的意思分别是：最小延时，最大吞吐量，最高可靠性，最小成本；

Total Length：表示IP数据包的长度，占用两个字节，因此IP协议单个数据包能够支持传输的最大长度为64kb；

Identification：表示IP数据包的标识，用于IP协议拆包和组包的功能中；

Flags：占用3个位，其中一位用于标识是否允许拆包，另外一位用于标识是否是最后一个包；

Fragment：片偏移，描述拆包后，数据包的相对位置；

Time to Live：8位生存时间，指的是数据包还能在网络上存活多久，TTL的单位是次数，每经过一个路由器，TTL就减1，如果TTL已经耗尽，还没有抵达接收方，数据包就会被丢弃掉。

Protocol：8位协议，描述IP数据包载荷部分传输协议使用的哪个协议，类如TCP或者UDP；

Header Checksum：IP部首的校验和，只校验IP报头，不校验IP数据包载荷；

Source Address：源IP地址，描述发送端主机在网络上的位置，是一个32位的整数，通常采用点分十进制标识；

Destination Address：目标IP地址，描述接收端主机在网络上的位置，也是一个32位的整数，通常采用点分十进制来表示；

Options：可选项，通常每个可选项是4个字节，可选项是可以配置的，因此IP报头长度可变；

2.IP地址不够用的问题

       IP地址是一个32位的整数，理论上可以有2^32个地址，约为42亿9千万个地址。随着互联网的迅速发展，实际上能够接入网络中的设备数量早已超过了这个数值，这就有了IP地址不够用的问题，那么该如何解决这个问题呢？

方案一：动态分配IP地址

       动态分配IP地址，即设备需要接入网络，就分配一个IP地址，不需要接入网络就不分配IP地址。这个方案提高了IP地址的复用率，但是并不能从根本上解决问题。虽然如此，这个方案仍然被广泛应用了，就是DHCP协议。

方案二：NAT机制

       NAT机制即网络地址转换机制，本质上是让一个IP地址，代表很多设备。

       IP地址分为两类，一类是内网IP，也叫局域网IP，另外一类是外网IP，也叫广域网IP。形如"10.*.*.*"，"172.16.*.* ~ 172.31.*.*"，"192.168.*.*"这几种格式的IP地址，就属于内网IP。同一个局域网内部，内网的IP地址是不可以重复的，不同的局域网IP地址重复了没有影响；除了内网IP，剩余的IP地址都是外网IP，外网IP是不能重复的。

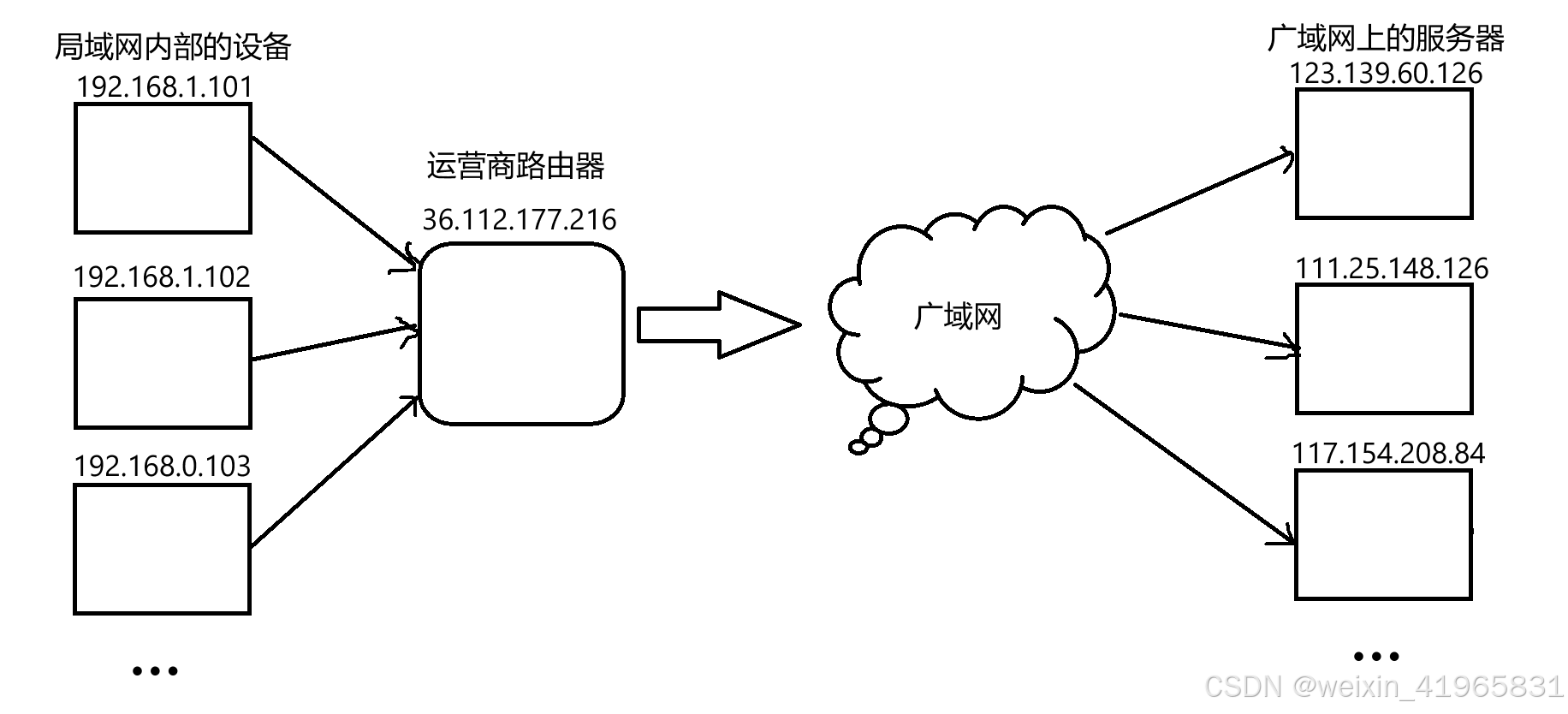

       NAT机制是让一个IP地址，代表很多的设备，实际上就是代表一个局域网里面的设备，也可以说局域网里面的设备共用一个外网IP。当局域网内部的设备想要访问外网，就需要把数据包发送给运营商的路由器，再由运营商的路由器完成外网IP的替换，进行访问。服务器收到请求后，同样也是向外网IP地址返回响应，也就是回到运营商的路由器，再由路由器将响应返回到局域网内部的设备。经历以上过程，局域网内部的设备就完成了一次外网访问。如下图：

       例如，192.168.0.101想要访问123.139.60.126，IP数据包先传输到运营商路由器，完成IP地址的替换。原来的数据包的源IP地址就替换为36.112.177.216，在广域网上经过一系列转发，到达123.139.60.126；服务器收到请求后，返回响应，将数据发送给36.112.177.216，运营商路由器收到响应后，查表找到123.139.60.126和192.168.1.101的对应关系，再把数据返回给192.168.1.101；

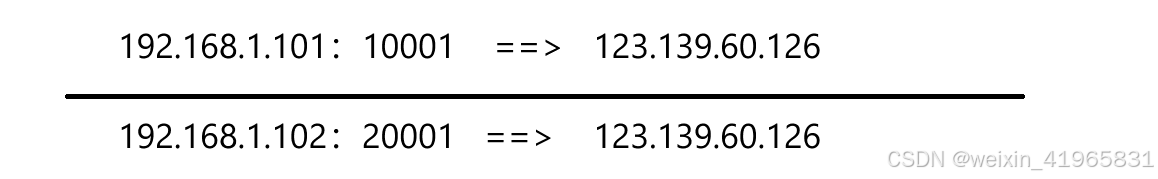

       如果192.168.1.102也访问了123.139.60.126，运营商路由器该如何识别将返回的响应传给哪台局域网的主机呢？运营商路由器不仅仅会记录源IP和目标IP的对应关系，而且还会记录源端口，通过端口号来区分局域网内部的主机，这样根据返回响应报文的目标端口号，路由器就知道将这个报文返回哪台主机。路由器会形成类似下面的映射表：

如果恰好端口也相同，这种情况路由器会将端口号替换成不同的，这样就保证了响应传回来能够传给对应的主机。

       我们当前使用的方案就是这个方案，局域网同时采用了方案一，即动态分配IP的做法，共同解决IP地址不够用的问题。

NAT最大的优势在于它是一种纯软件的方案，用户不需要额外的投入即可使用。采用这个方案内网的设备可以主动访问外网，但是外网的设备不能主动访问内网设备，这种方式同时也保护了局域网设备的安全。

方案三：IPv6

       无论是方案一，还是方案二，都没有增加IP地址的数量，都不是从根本上解决问题。IPv6则是增加IP地址数量，从根本上解决问题。IPv6地址是一个128位的地址，地址数量为2^128个，这是一个天文数字，足够为每一个接入网络的设备都分配一个单独的IP地址。虽然现在很多设备都支持了IPv6，但是IPv6还没有广泛使用，目前用到最多的还是IPv4。

3.网段划分

       网段划分是指把一个IP地址分为两部分，一部分为网络号，另一部分为主机号。比如IP地址：192.168.1.100，可以分成192.168.1 + .100；前面的部分就是网络号，后面的.100就是主机号。

       区分网络号和主机号，还需要用到一个子网掩码，子网掩码和IP地址一样，也是个32位的数字，同样也是用点分十进制进行表示。例如：255.255.255.0，就实际上写成二进制就是：11111111 11111111 11111111 00000000；前面的“1”表示IP地址中网络号占的位，后面的"0"表示主机号占的位。例如：子网掩码为255.255.254.0，那么IP地址192.168.1.100的网络号就是192.168，主机号就是.1.100。

       特殊的IP地址：如果一个IP地址主机号全部是0，那么这个IP地址就是一个网络号，例如IP地址192.168.1.0（子网掩码255.255.255.0），局域网中是不能给主机分配这个IP的；如果一个IP地址主机号全部是1，就表示一个广播地址，例如：192.168.0.255（子网掩码255.255.255.0），这个IP地址也不能分配给具体的主机；如果一个IP地址是127开头的，那么这个IP就是一个环回IP，是用于和设备自身进行通讯的，经常用来做一些测试工作，主要目的是排除网络干扰。

4.路由选择

       IP协议有两个核心功能，一个是地址管理，上面提到的就是和地址管理相关的内容，另外一个就是路由选择。当路由器接收到一帧IP报文时，路由器也不知道具体服务器在网络上的哪个位置，路由器所知道的就是和自己相连的IP地址。每个路由器都有一个数据结构，也可以理解为路由表，用于存储路由信息。当接收到一个IP数据包，就根据表中的信息进行查询，如果查到了，直接转发到目标主机即可，如果没查到，就转发到默认地址，即下一跳的地址，再由下一个路由器进行查询。因此，IP数据包在转发的过程中，是一个“探索式”的过程，得到的路径不一定是最优解，通常是一个较优解。
