【HT45_项目笔记】NRF51822 型号核检(SRRC测试)

问题描述

刚开始听说这个项目的时候说是做认证，说是用我们设备在65号频点发送数据即可，保证发送功率不大于20dbm, 输出一个版本出来之后，说是不满则测试，要求输出一个空载波，目前的库无法满足要求，于是可供应商联系，他们提出可以使用芯片厂商的测试固件.

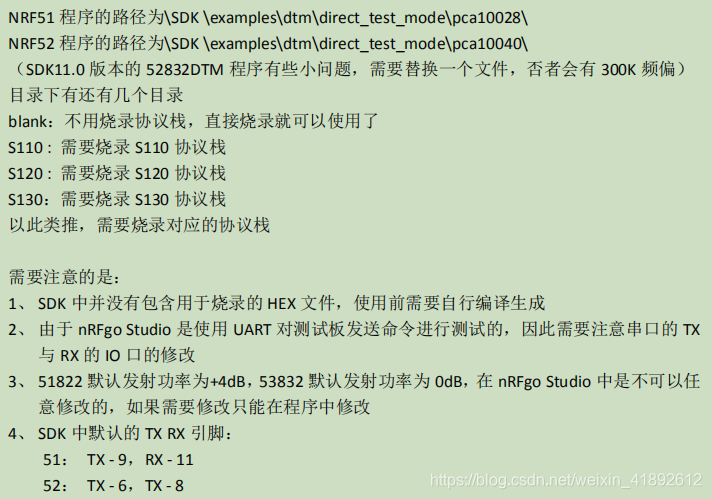

我们此处使用的是 blank 的固件，无需烧蓝牙协议栈

---

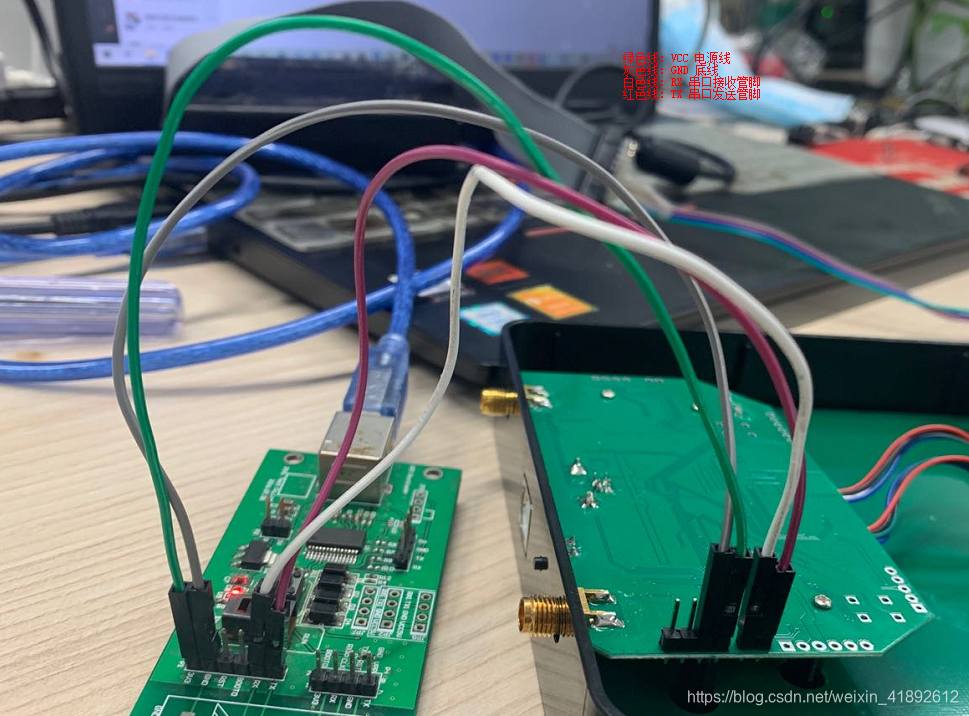

接线图

软件操作

使用 nrfgostudio 作为测试软件：

• 安装软件源码
  nrfgostudio_win-64_1.21.2_installer.msi

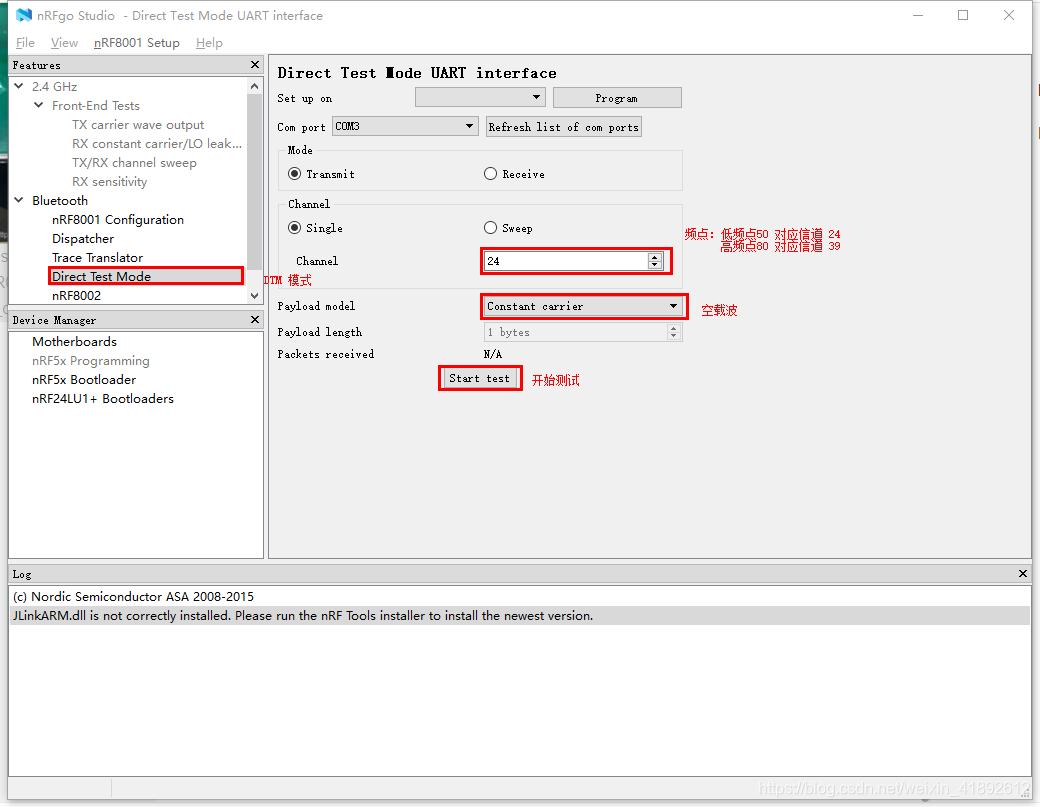

• 安装完成之后打开软件

  说明：
  目前有4中波形的测试要求：高低频点和是否有载波的排列组合

• 最高频点空载波

channel: 39 (39这个是测试业务软件的限制)
payload model: constant carrier

• 最高频点非空载波

channel: 39 (39这个是测试业务软件的限制)
payload model: PRBS9

• 最低频点空载波

channel: 24
payload model: constant carrier

• 最高频点非空载波

channel: 24
payload model: PRBS9

开始测试点击 start test 按钮

---

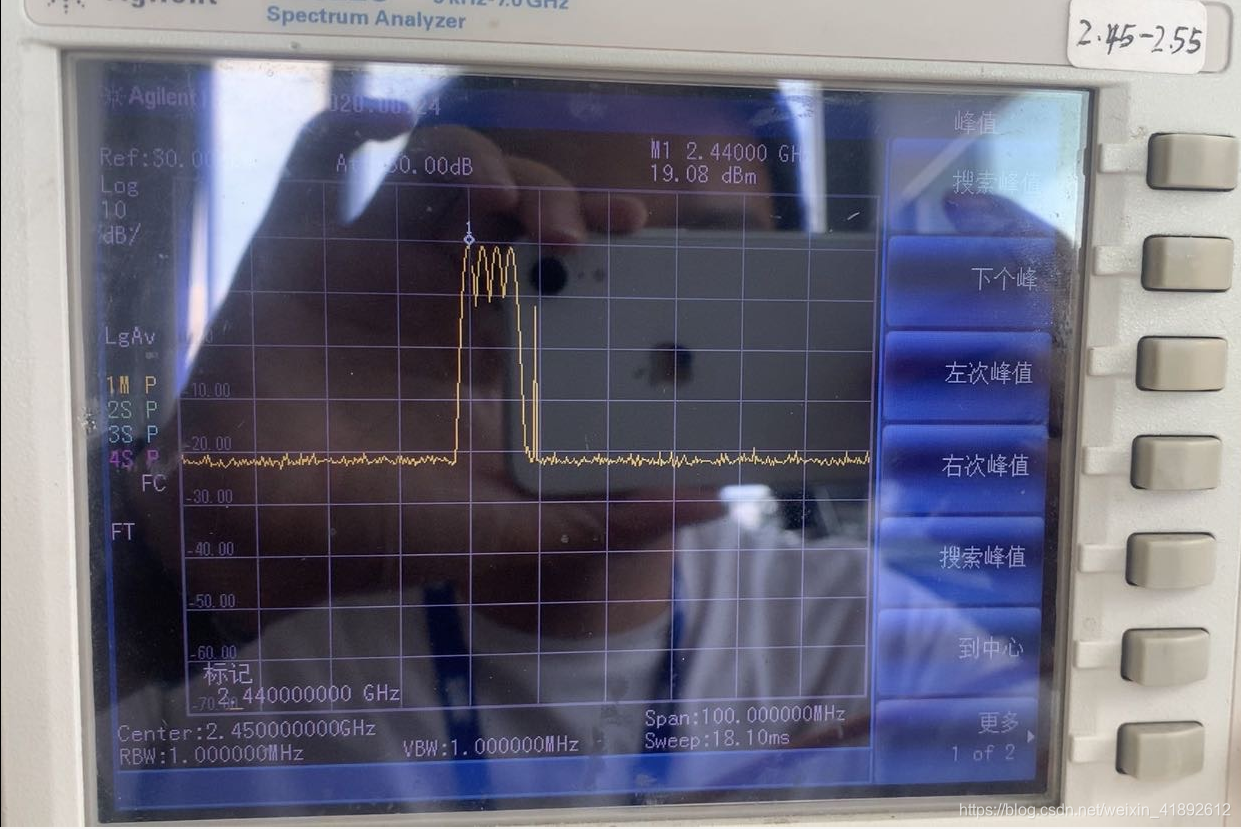

• 测试效果

目前这个测试是数据测试了3个信道的波形，测试为空载波的。这个波形是 0dbm 发送，当发送功率改为 -4dbm 之后发送强度就变为 15dbm 左右。

---
