Tomcat(一)组成与架构

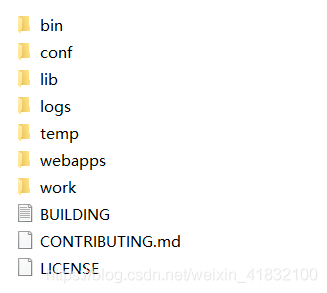

一、目录结构

• bin 可执行文件
• conf 配置文件
• lib tomcat的依赖库
• logs 日志
• temp 临时文件夹
• webapps 默认的应用部署
• work 供web应用使用



二、顶层架构

Tomcat 中最顶层的容器是Server,代表着整个服务器，从上图可以看出，一个Server可以包含至少一个Service，用于具体提供服务。

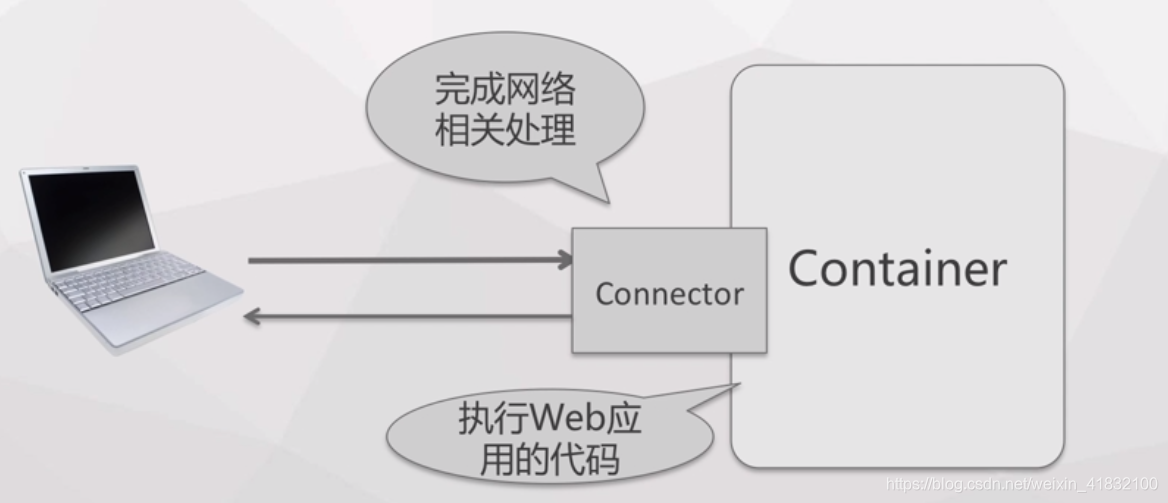

Service主要包含两个部分：Connector和Container

Connector用于处理连接相关的事情，并提供Socket 与Request和Response 相关的转化

Container用于封装和管理Servlet，以及具体处理Request请求

一个Tomcat中只有一个Server，一个Server可以包含多个Service，一个Service只有一个Container，但可以有多个Connectors，因为一个服务可以有多个连接，如同时提供Http和Https连接，也可以提供向相同协议不同端口的连接，



三、HTTP请求过程
