SDM660电源部分配置：
Panel power supplies

1、Reference power supplies
Description
Name
Regulator
Voltage (V)
Panel power supply 0
vddio
PMIC 660/L11
1.8
Panel power supply 1
Lab
PMIC 660/lab
4.6
Panel power supply 2
Ibb
PMIC 660/ibb
4.6
DSI CTRL power
vdda
PMIC 660/L1
1.2
DSI PHY power
vdda
PMIC 660/L1
0.9
在这里插入图片描述

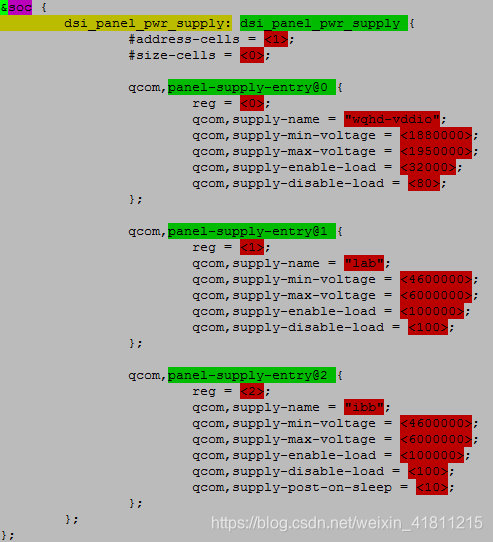

2、qcom,panel-supply-entry in the panel .dtsi files as shown below in kernel/arch/arm64/boot/dts/qcom/sdm660-mdss-panels.dtsi
