Springmvc的工作原理

SpringMVC流程

1、  用户发送请求至前端控制器DispatcherServlet。

2、  DispatcherServlet收到请求调用HandlerMapping处理器映射器。

3、  处理器映射器找到具体的处理器(可以根据xml配置、注解进行查找)，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。

4、  DispatcherServlet调用HandlerAdapter处理器适配器。

5、  HandlerAdapter经过适配调用具体的处理器(Controller，也叫后端控制器)。

6、  Controller执行完成返回ModelAndView。

7、  HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet。

8、  DispatcherServlet将ModelAndView传给ViewReslover视图解析器。

9、  ViewReslover解析后返回具体View。

10、DispatcherServlet根据View进行渲染视图（即将模型数据填充至视图中）。

11、 DispatcherServlet响应用户。

组件说明：

以下组件通常使用框架提供实现：

DispatcherServlet：作为前端控制器，整个流程控制的中心，控制其它组件执行，统一调度，降低组件之间的耦合性，提高每个组件的扩展性。

HandlerMapping：通过扩展处理器映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

HandlAdapter：通过扩展处理器适配器，支持更多类型的处理器。

ViewResolver：通过扩展视图解析器，支持更多类型的视图解析，例如：jsp、freemarker、pdf、excel等。

组件：
1、前端控制器DispatcherServlet（不需要工程师开发）,由框架提供
作用：接收请求，响应结果，相当于转发器，中央处理器。有了dispatcherServlet减少了其它组件之间的耦合度。
用户请求到达前端控制器，它就相当于mvc模式中的c，dispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet的存在降低了组件之间的耦合性。

2、处理器映射器HandlerMapping(不需要工程师开发),由框架提供
作用：根据请求的url查找Handler
HandlerMapping负责根据用户请求找到Handler即处理器，springmvc提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

3、处理器适配器HandlerAdapter
作用：按照特定规则（HandlerAdapter要求的规则）去执行Handler
通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

4、处理器Handler(需要工程师开发)
注意：编写Handler时按照HandlerAdapter的要求去做，这样适配器才可以去正确执行Handler
Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。
由于Handler涉及到具体的用户业务请求，所以一般情况需要工程师根据业务需求开发Handler。

5、视图解析器View resolver(不需要工程师开发),由框架提供
作用：进行视图解析，根据逻辑视图名解析成真正的视图（view）
View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。 springmvc框架提供了很多的View视图类型，包括：jstlView、freemarkerView、pdfView等。
一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户，需要由工程师根据业务需求开发具体的页面。

6、视图View(需要工程师开发jsp...)
View是一个接口，实现类支持不同的View类型（jsp、freemarker、pdf...）

核心架构的具体流程步骤如下：
1、首先用户发送请求——>DispatcherServlet，前端控制器收到请求后自己不进行处理，而是委托给其他的解析器进行处理，作为统一访问点，进行全局的流程控制；
2、DispatcherServlet——>HandlerMapping， HandlerMapping 将会把请求映射为HandlerExecutionChain 对象（包含一个Handler 处理器（页面控制器）对象、多个HandlerInterceptor 拦截器）对象，通过这种策略模式，很容易添加新的映射策略；
3、DispatcherServlet——>HandlerAdapter，HandlerAdapter 将会把处理器包装为适配器，从而支持多种类型的处理器，即适配器设计模式的应用，从而很容易支持很多类型的处理器；
4、HandlerAdapter——>处理器功能处理方法的调用，HandlerAdapter 将会根据适配的结果调用真正的处理器的功能处理方法，完成功能处理；并返回一个ModelAndView 对象（包含模型数据、逻辑视图名）；
5、ModelAndView的逻辑视图名——> ViewResolver， ViewResolver 将把逻辑视图名解析为具体的View，通过这种策略模式，很容易更换其他视图技术；
6、View——>渲染，View会根据传进来的Model模型数据进行渲染，此处的Model实际是一个Map数据结构，因此很容易支持其他视图技术；
7、返回控制权给DispatcherServlet，由DispatcherServlet返回响应给用户，到此一个流程结束。

下边两个组件通常情况下需要开发：

Handler：处理器，即后端控制器用controller表示。

View：视图，即展示给用户的界面，视图中通常需要标签语言展示模型数据。



在将SpringMVC之前我们先来看一下什么是MVC模式

MVC：MVC是一种设计模式

MVC的原理图：

分析：

M-Model 模型（完成业务逻辑：有javaBean构成，service+dao+entity）

V-View 视图（做界面的展示  jsp，html……）

C-Controller 控制器（接收请求—>调用模型—>根据结果派发页面）



springMVC是什么：

　　springMVC是一个MVC的开源框架，springMVC=struts2+spring，springMVC就相当于是Struts2加上sring的整合，但是这里有一个疑惑就是，springMVC和spring是什么样的关系呢？这个在百度百科上有一个很好的解释：意思是说，springMVC是spring的一个后续产品，其实就是spring在原有基础上，又提供了web应用的MVC模块，可以简单的把springMVC理解为是spring的一个模块（类似AOP，IOC这样的模块），网络上经常会说springMVC和spring无缝集成，其实springMVC就是spring的一个子模块，所以根本不需要同spring进行整合。

SpringMVC的原理图：

看到这个图大家可能会有很多的疑惑，现在我们来看一下这个图的步骤：（可以对比MVC的原理图进行理解）

第一步:用户发起请求到前端控制器（DispatcherServlet）

第二步：前端控制器请求处理器映射器（HandlerMappering）去查找处理器（Handle）：通过xml配置或者注解进行查找

第三步：找到以后处理器映射器（HandlerMappering）像前端控制器返回执行链（HandlerExecutionChain）

第四步：前端控制器（DispatcherServlet）调用处理器适配器（HandlerAdapter）去执行处理器（Handler）

第五步：处理器适配器去执行Handler

第六步：Handler执行完给处理器适配器返回ModelAndView

第七步：处理器适配器向前端控制器返回ModelAndView

第八步：前端控制器请求视图解析器（ViewResolver）去进行视图解析

第九步：视图解析器像前端控制器返回View

第十步：前端控制器对视图进行渲染

第十一步：前端控制器向用户响应结果

看到这些步骤我相信大家很感觉非常的乱，这是正常的，但是这里主要是要大家理解springMVC中的几个组件：

前端控制器（DispatcherServlet）：接收请求，响应结果，相当于电脑的CPU。

处理器映射器（HandlerMapping）：根据URL去查找处理器

处理器（Handler）：（需要程序员去写代码处理逻辑的）

处理器适配器（HandlerAdapter）：会把处理器包装成适配器，这样就可以支持多种类型的处理器，类比笔记本的适配器（适配器模式的应用）

视图解析器（ViewResovler）：进行视图解析，多返回的字符串，进行处理，可以解析成对应的页面



springmvc的工作机制

　　在容器初始化时会建立所有url和controller的对应关系,保存到Map<url,controller>中.tomcat启动时会通知spring初始化容器(加载bean的定义信息和初始化所有单例bean),然后springmvc会遍历容器中的bean,获取每一个controller中的所有方法访问的url,然后将url和controller保存到一个Map中;

　　这样就可以根据request快速定位到controller,因为最终处理request的是controller中的方法,Map中只保留了url和controller中的对应关系,所以要根据request的url进一步确认controller中的method,这一步工作的原理就是拼接controller的url(controller上@RequestMapping的值)和方法的url(method上@RequestMapping的值),与request的url进行匹配,找到匹配的那个方法;　　

　　确定处理请求的method后,接下来的任务就是参数绑定,把request中参数绑定到方法的形式参数上,这一步是整个请求处理过程中最复杂的一个步骤。springmvc提供了两种request参数与方法形参的绑定方法:

　　① 通过注解进行绑定,@RequestParam

　　② 通过参数名称进行绑定.
　　使用注解进行绑定,我们只要在方法参数前面声明@RequestParam("a"),就可以将request中参数a的值绑定到方法的该参数上.使用参数名称进行绑定的前提是必须要获取方法中参数的名称,Java反射只提供了获取方法的参数的类型,并没有提供获取参数名称的方法.springmvc解决这个问题的方法是用asm框架读取字节码文件,来获取方法的参数名称.asm框架是一个字节码操作框架,关于asm更多介绍可以参考它的官网.个人建议,使用注解来完成参数绑定,这样就可以省去asm框架的读取字节码的操作.



源代码的分析

https://www.cnblogs.com/heavenyes/p/3905844.html



Springmvc具体实现

https://blog.youkuaiyun.com/qq_22583741/article/details/79208095

普通实现方式

1.创建一个web工程
2.导入相应的jar包

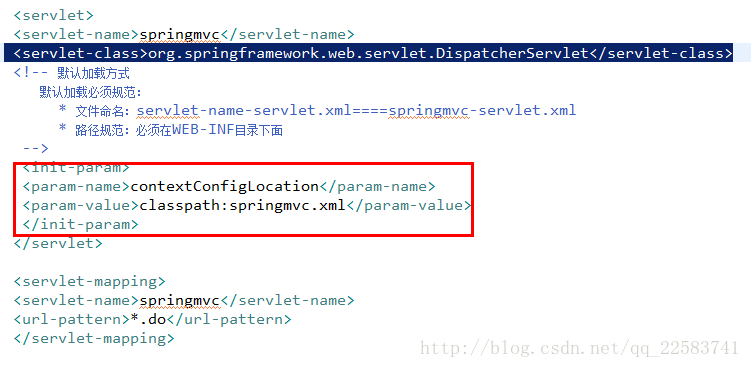

3.配置DispatcherServlet前端控制器（web.xml）

4.配置处理器映射器（handlerMapping）
5.配置处理器适配器（handlerAdapter）
6.配置视图解析器（ResourceViewResolver）

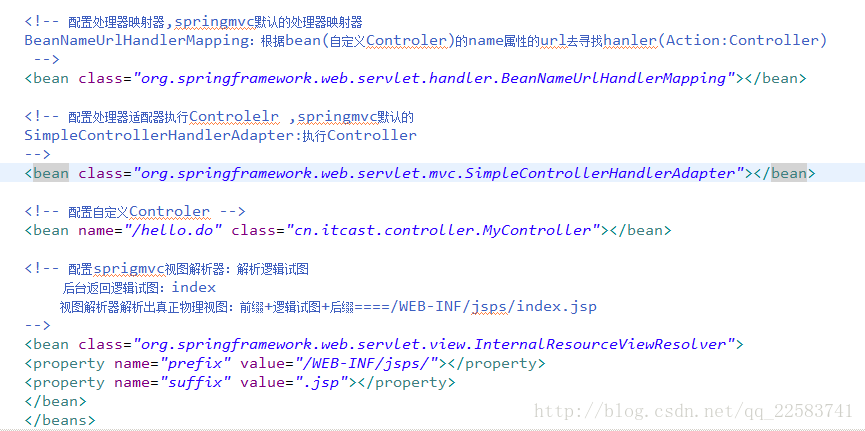

配置springmvc.xml文件

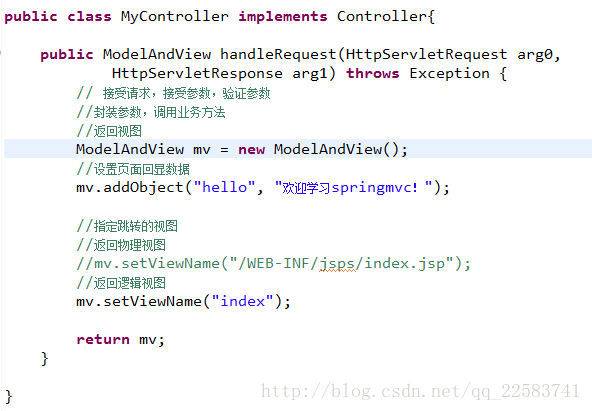

7.编写一个Controller类

8.定义视图页面（index.jsp）
根据视图解析路径：WEB-INF/jsps/index.jsp

注解方式实现

1.创建一个web工程
2.导入相应的jar包
3.前端控制器（略）

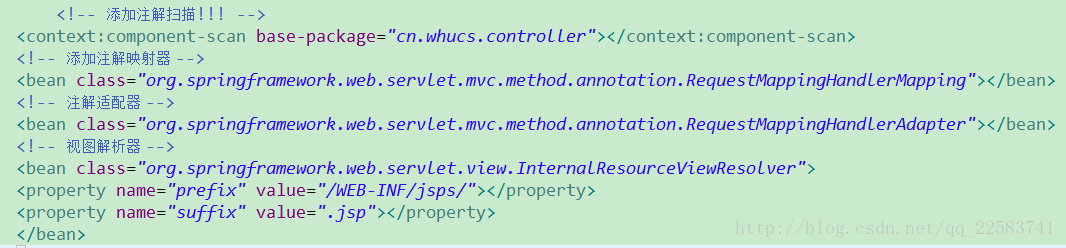

4.配置注解扫描
5.配置注解映射器
6.配置注解适配器
7.配置视图解析器
8.配置springmvc.xml文件

注意：<mvc:annotation-driven /> 是一种简写形式，完全可以手动配置替代这种简写形式，简写形式可以让初学都快速应用默认配置方案。<mvc:annotation-driven /> 会自动注册DefaultAnnotationHandlerMapping与AnnotationMethodHandlerAdapter 两个bean,是spring MVC为@Controllers分发请求所必须的，即解决了@Controller注解使用的前提配置。

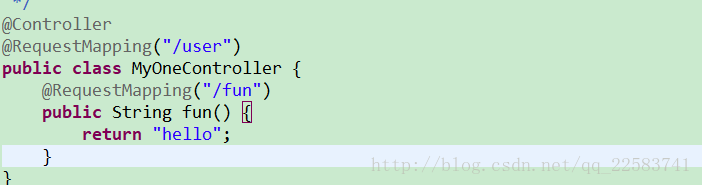

- 9.编写一个Controller类

- 10.编写hello的JSP页面返回结果视图（略）

Spring MVC常用注解

1.@Controller
在SpringMVC 中，控制器Controller 负责处理由DispatcherServlet 分发的请求，它把用户请求的数据经过业务处理层处理之后封装成一个Model ，然后再把该Model 返回给对应的View 进行展示。在SpringMVC 中提供了一个非常简便的定义Controller 的方法，你无需继承特定的类或实现特定的接口，只需使用@Controller 标记一个类是Controller ，然后使用@RequestMapping 和@RequestParam 等一些注解用以定义URL 请求和Controller 方法之间的映射，这样的Controller 就能被外界访问到。此外Controller 不会直接依赖于HttpServletRequest 和HttpServletResponse 等HttpServlet 对象，它们可以通过Controller 的方法参数灵活的获取到。
2.@RequestMapping
RequestMapping是一个用来处理请求地址映射的注解，可用于类或方法上。用于类上，表示类中的所有响应请求的方法都是以该地址作为父路径。RequestMapping注解有六个属性，下面我们把她分成三类进行说明（下面有相应示例）。
1、 value， method；
value：指定请求的实际地址，指定的地址可以是URI Template 模式（后面将会说明）；
method：指定请求的method类型， GET、POST、PUT、DELETE等；
2、consumes，produces
consumes：指定处理请求的提交内容类型（Content-Type），例如application/json, text/html;
produces: 指定返回的内容类型，仅当request请求头中的(Accept)类型中包含该指定类型才返回；
3、params，headers
params：指定request中必须包含某些参数值是，才让该方法处理。
headers：指定request中必须包含某些指定的header值，才能让该方法处理请求。
- 3.@RequestBody/@ResponseBody
作用：两种都是用来处理json数据，@RequestBody注解用于接收前台json数据，把json数据自动封装成javaBean,@ResponseBody是把后台javaBean转换成json格式的数据返回页面。
4.@pathVariable
用于将请求URL中的模板变量映射到功能处理方法的参数上，即取出uri模板中的变量作为参数。
5.@requestParam
主要用于在SpringMVC后台控制层获取参数，类似一种是request.getParameter(“name”)，它有三个常用参数：defaultValue = “0”, required = false, value = “isApp”；defaultValue 表示设置默认值，required 通过boolean设置是否是必须要传入的参数，value 值表示接受的传入的参数类型。
