第004课 - 项目微服务架构图

最新推荐文章于 2024-12-23 11:26:51 发布
最新推荐文章于 2024-12-23 11:26:51 发布
阅读量1.4k 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 谷粒商城 文章标签： 微服务 java 架构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_41748874/article/details/128480921
本文介绍了项目微服务架构，包括外网与内网部署、客户端请求流程、nginx集群、springcloud gateway作为API网关、sentinel的熔断降级、spring security认证授权、redis与mysql集群、rabbitmq异步解耦、elasticsearch全文检索、日志处理使用ELK栈，以及服务注册与链路追踪等关键技术。

文章目录

项目架构图

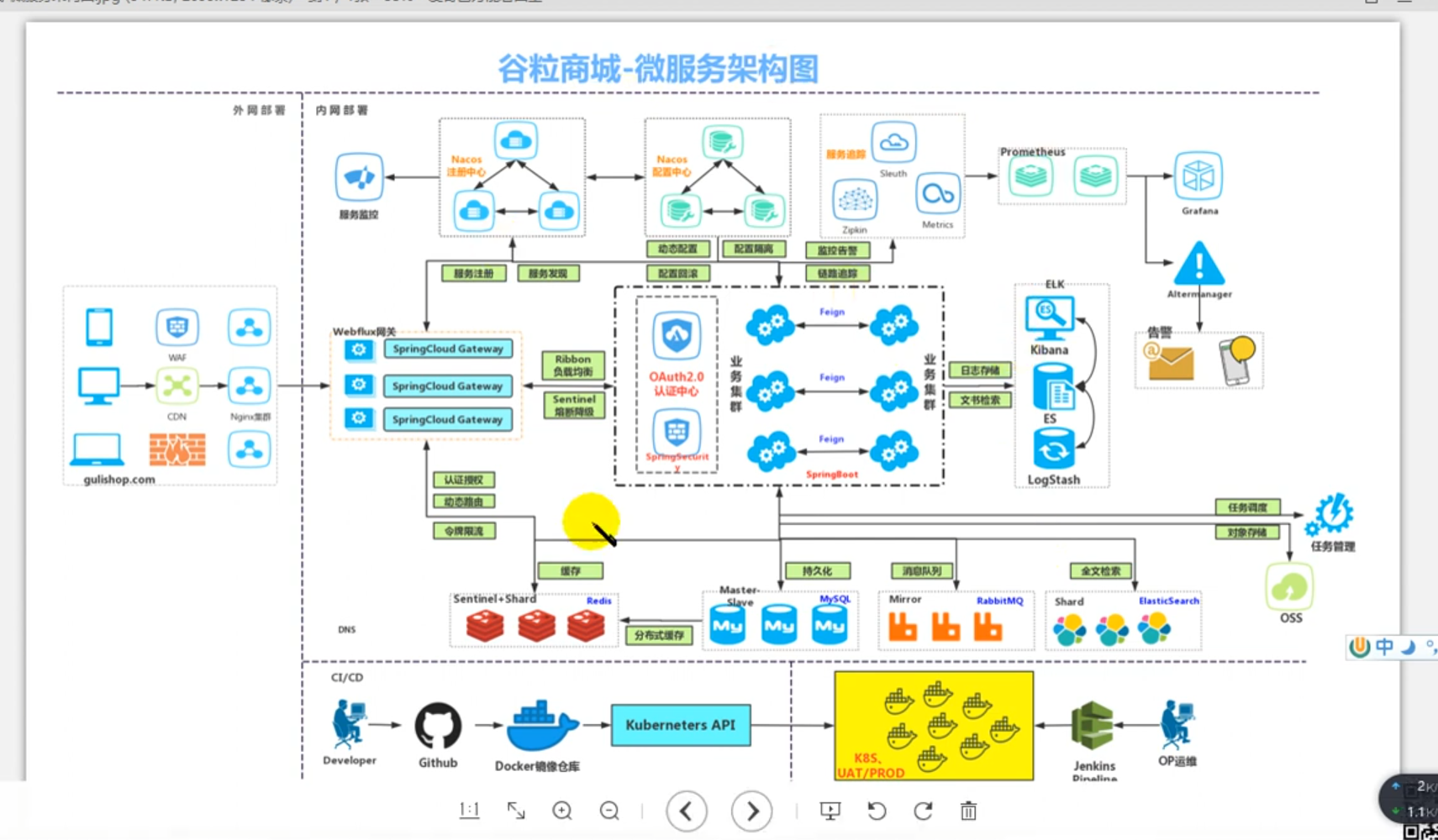

image-20221229133837555

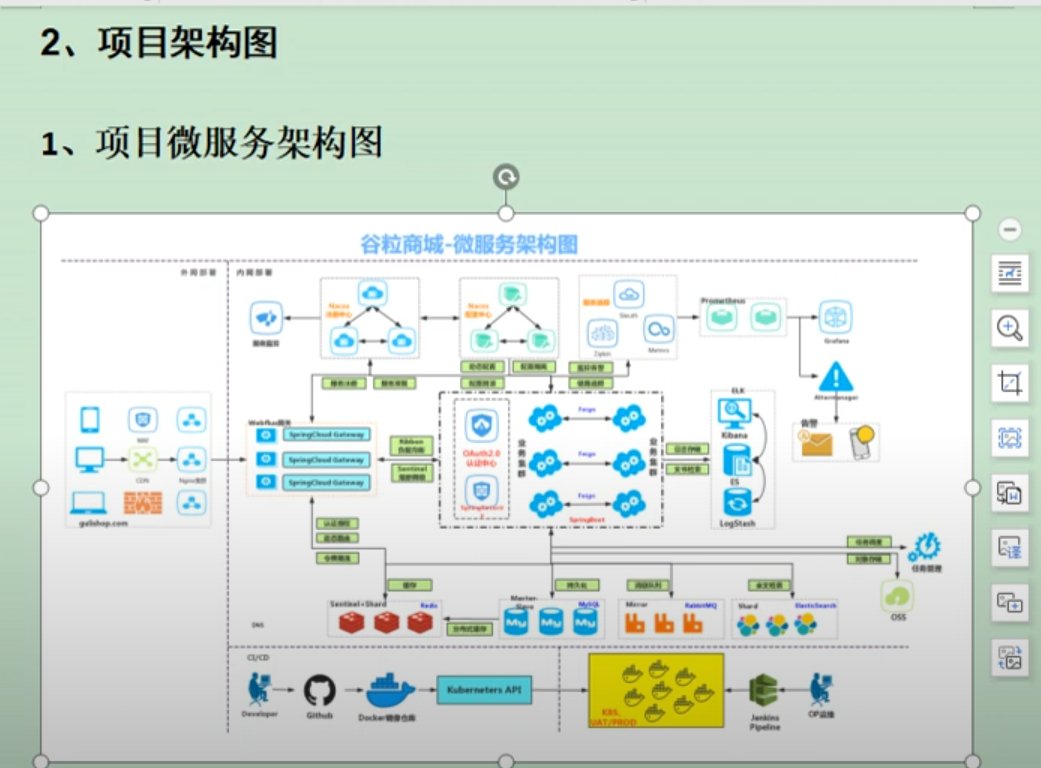

image-20221229133909134

外网部署就是面向公众访问的，部署前端项目。

可以有手机app，也可以有web网站。

内网部署后端系统。

客户端发送请求，请求是先来到我们的nginx集群。

nginx将请求转交给我们的后台服务。

nginx是先将请求转交给api网关。

api网关我们使用springcloud gateway。

网关可以根据当前请求，动态路由到指定的服务。

网关可以通过ribbon负载均衡调用服务。

当某些服务出现问题，可以网关级别对服务进行熔断和降级，使用sentinel组件。

网关还有认证授权的功能。

网关还可以进行限流。

请求通过网关到达服务之后，服务就进行处理。我们的服务都是使用springboot编写的。

服务和服务之间进行调用，使用spring cloud的feign组件。

有些请求可能是需要登陆之后才能够处理，我们具有oaut
