线电压、线电流、相电压、相电流，一文搞明白！

线电压 线电流 相电压 相电流

可用一下字母表示

线电压：UAB UBC UCA 线电流 IA IB IC 相电压 UA UB UC 相电流 IAB IBC ICA

线电压和线电流主要是指电力线路的参数

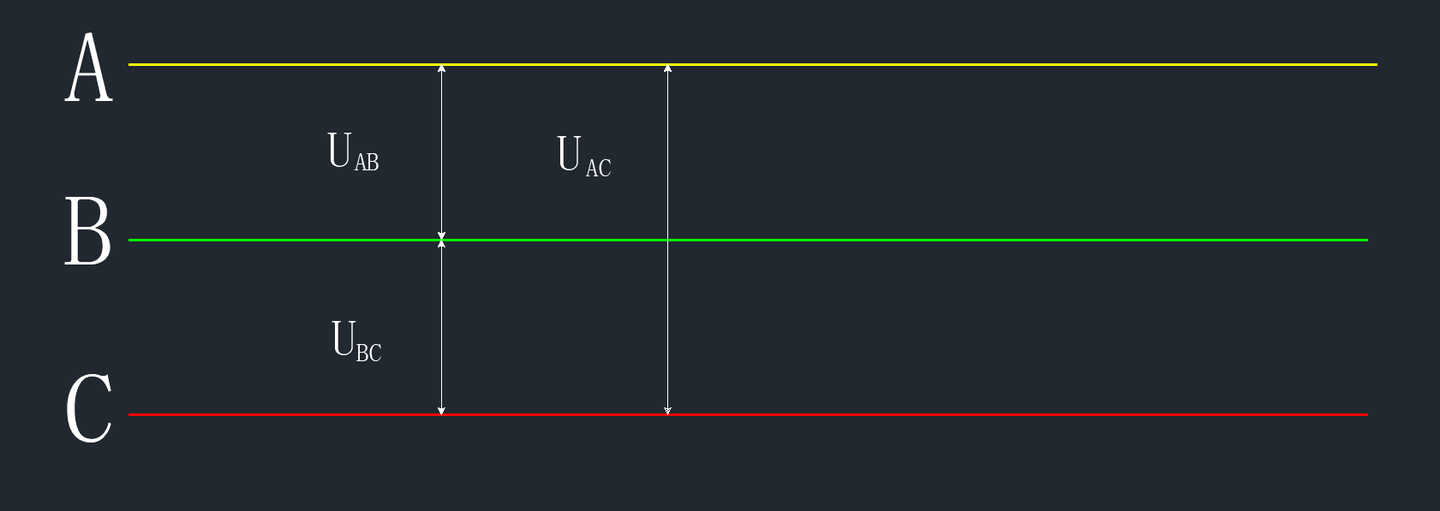

线电压就是指三相线路中导线与导线之间的电压 也就是常说的火线与火线之间的电压

三相线路线电压

线电流 就是每条导线中的电流

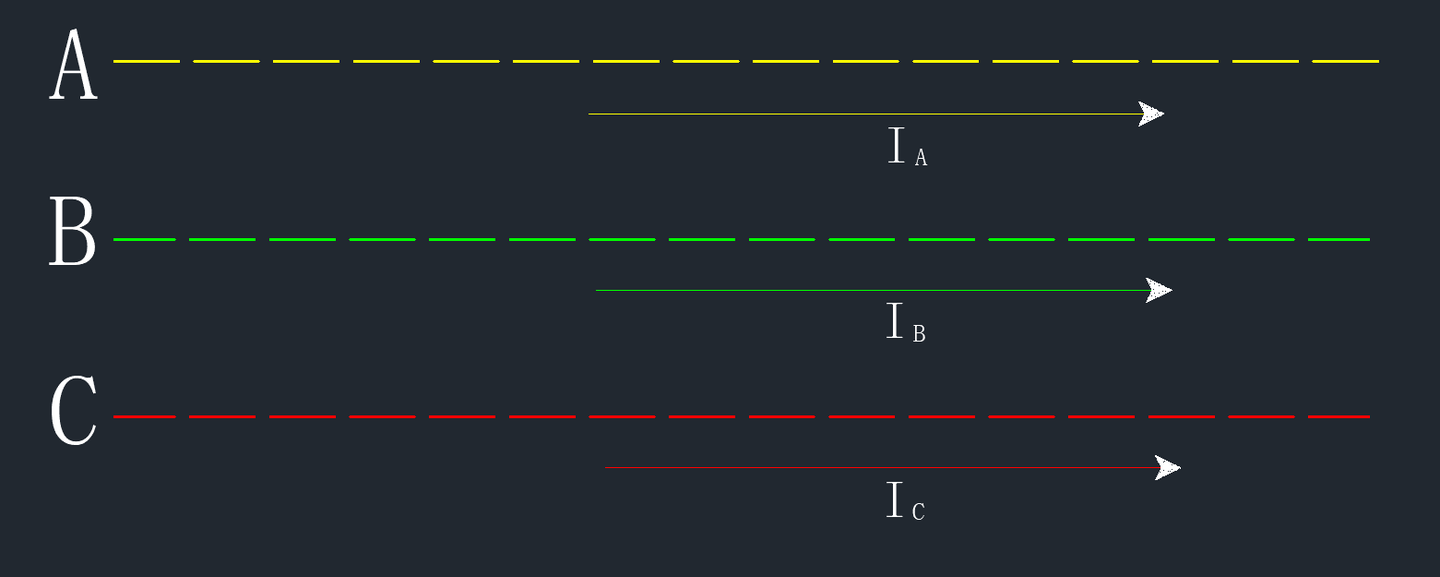

三相线路线电流

我们常见的三相电力设备 比如变压器 电机设备 铭牌上标的额定电压和额定电流，都是指的线电压和线电流

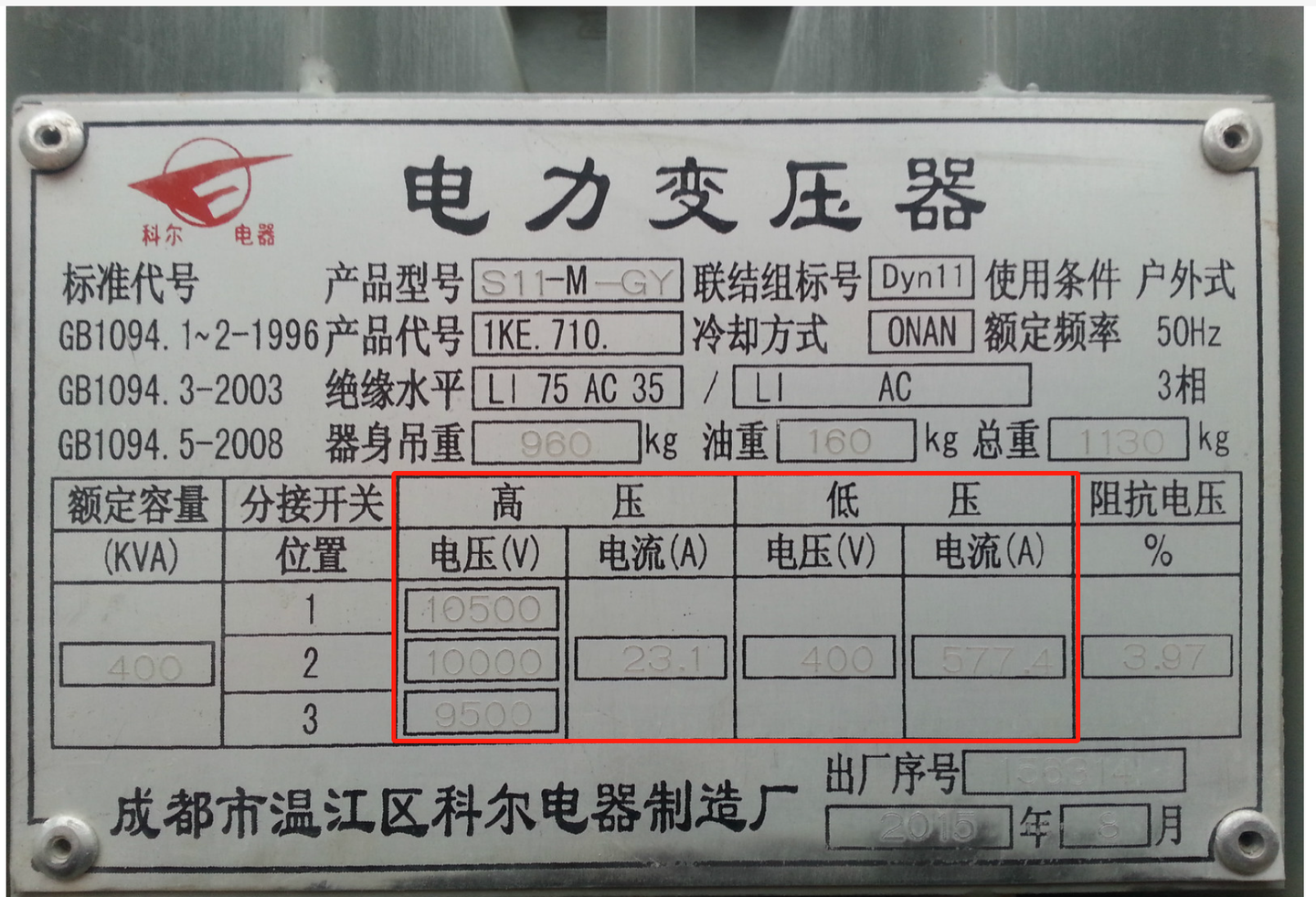

变压器铭牌

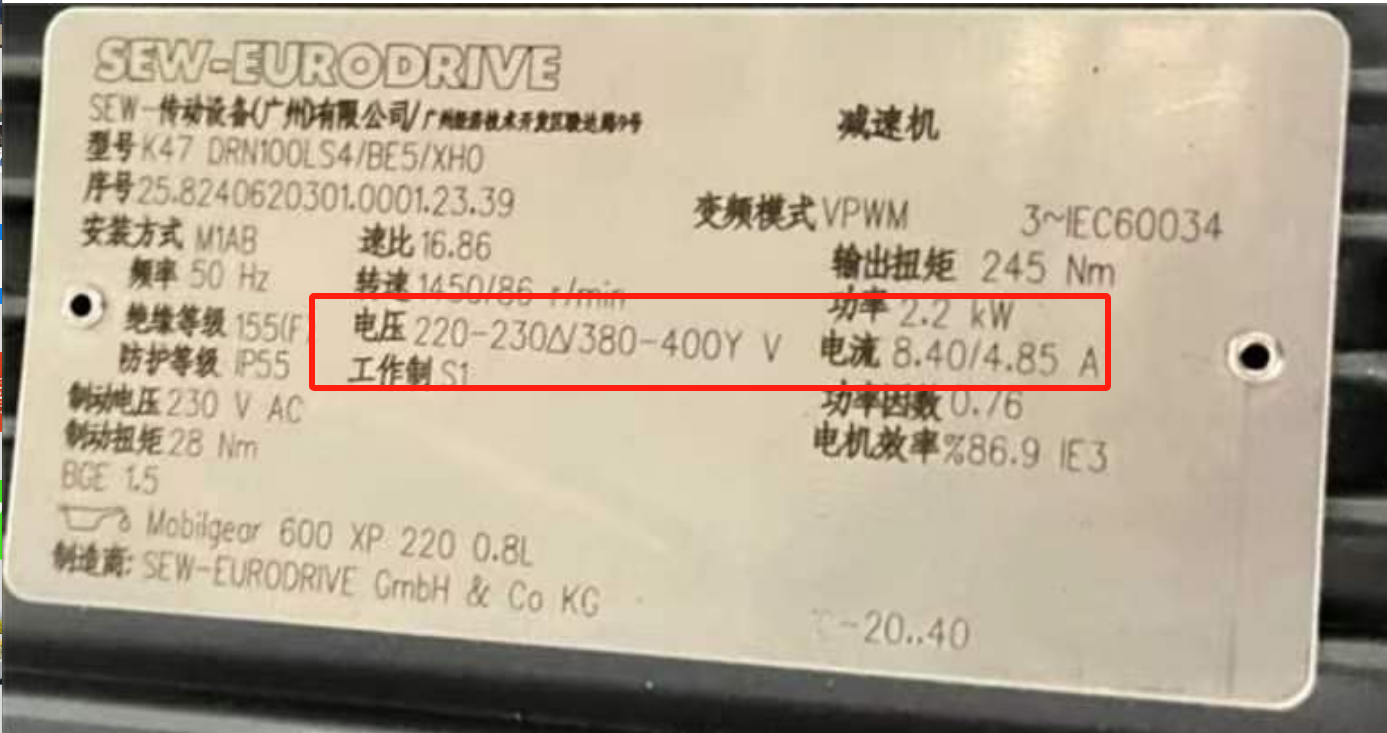

电机铭牌

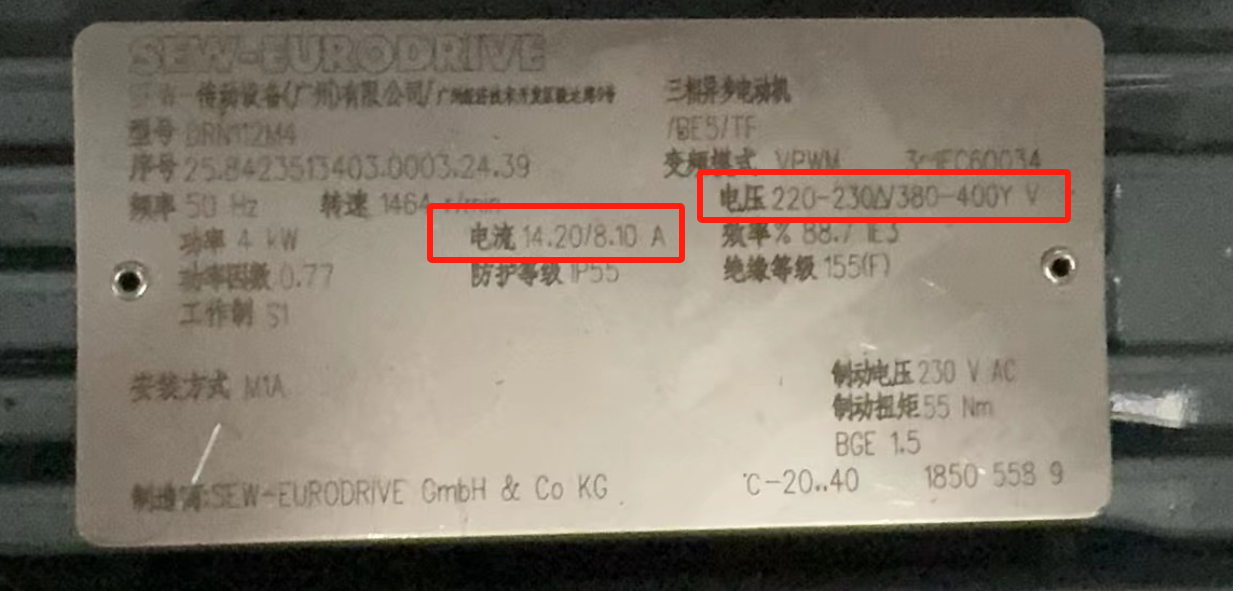

电机铭牌

而相电压和相电流是相对三相电力设备中的绕组（负载）而言的

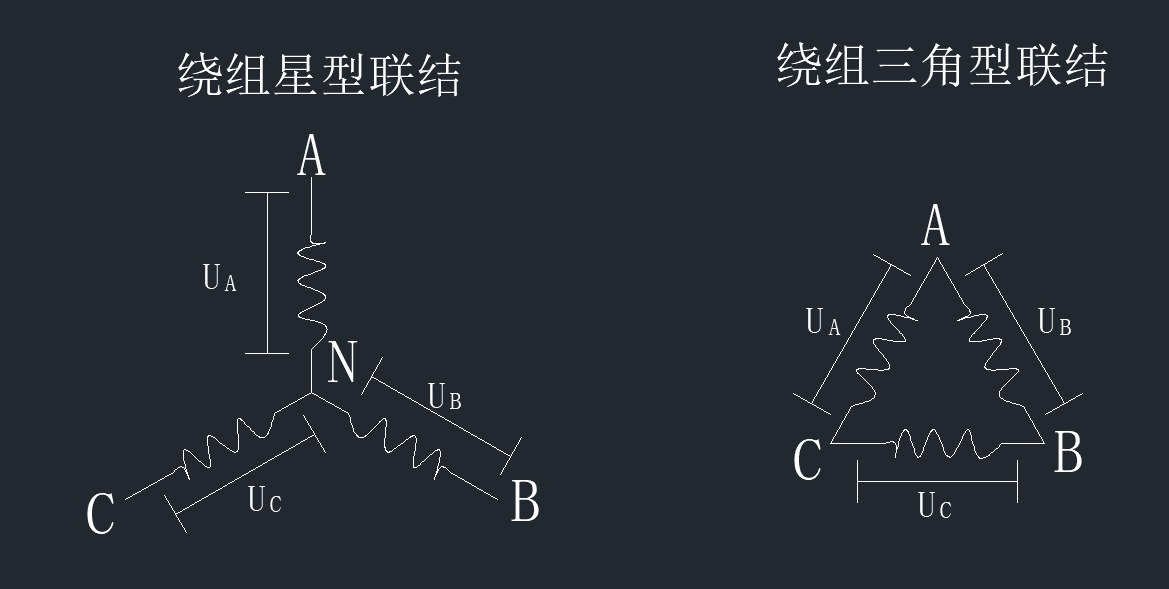

比如相电压就是变压器或者电机中每相绕组两端的电压

相电压示意图

相电压在低压配电系统中也表示任意火线与零线之间的电压 家用220V 就是相电压

火线与零线之间的相电压

相电流就是流向每相绕组的电流

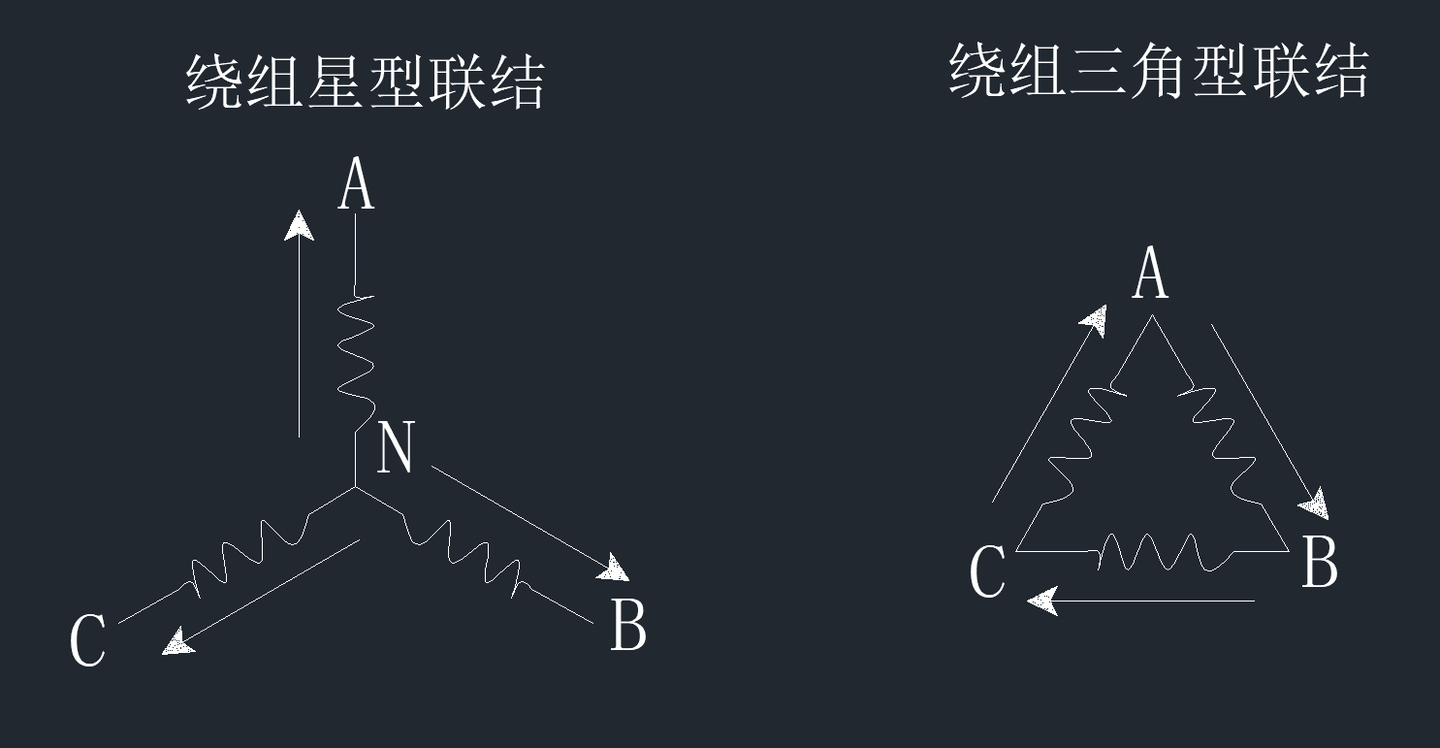

由于绕组的连接方式有2种，星型连接和三角形连接 不同的连接方式会有不同的对应关系

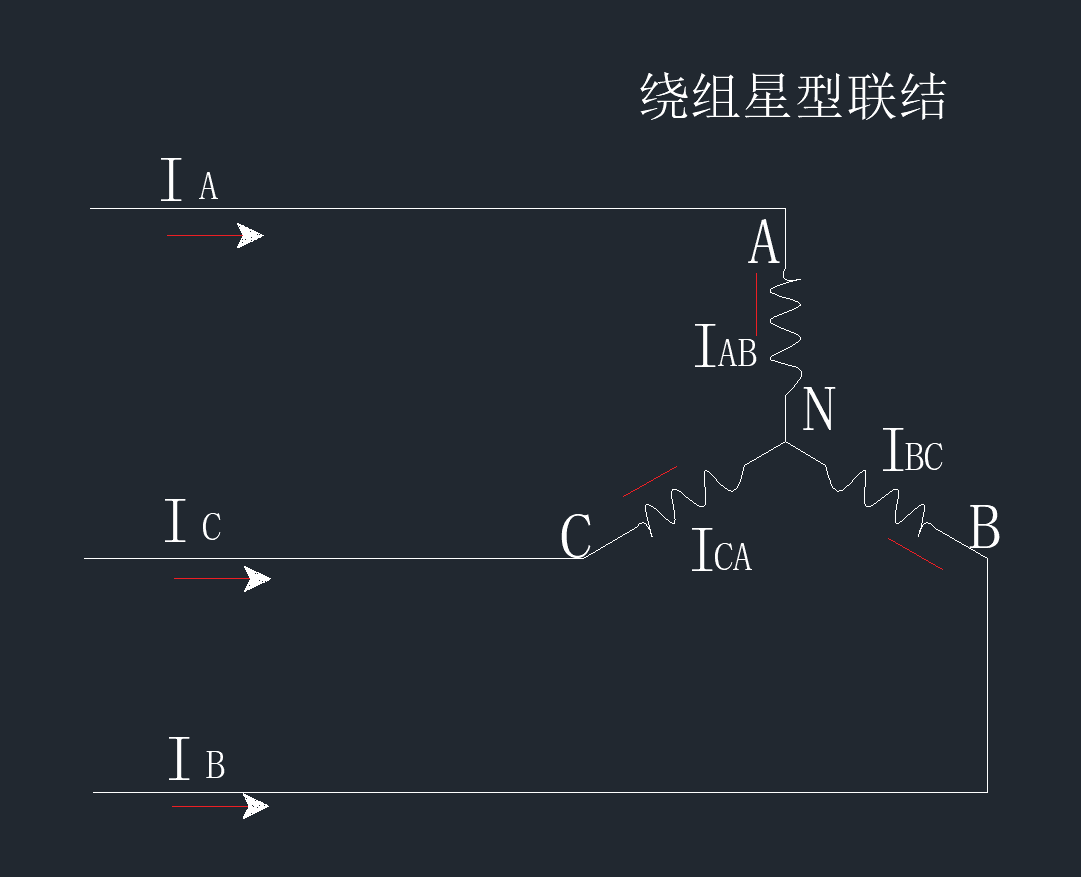

绕组星型连接时 线电流是等于相电流的

线电流等于相电流

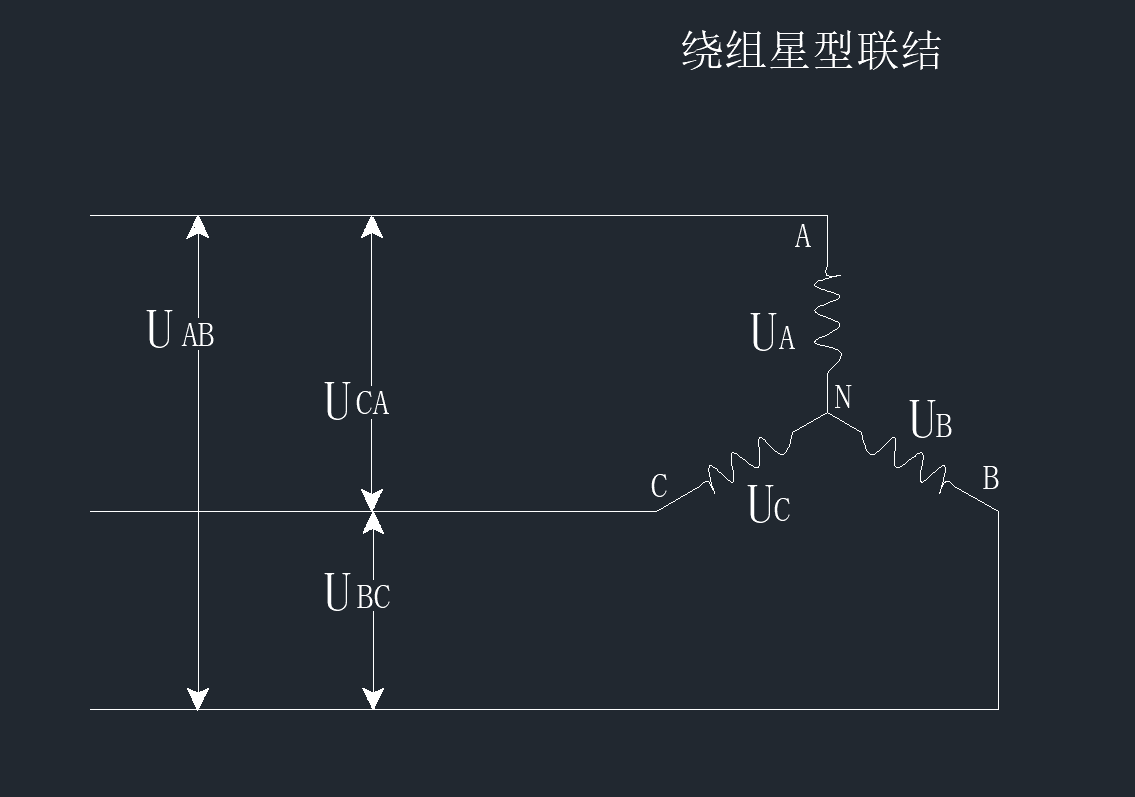

绕组星型连接时 线电压与相电压是向量关系

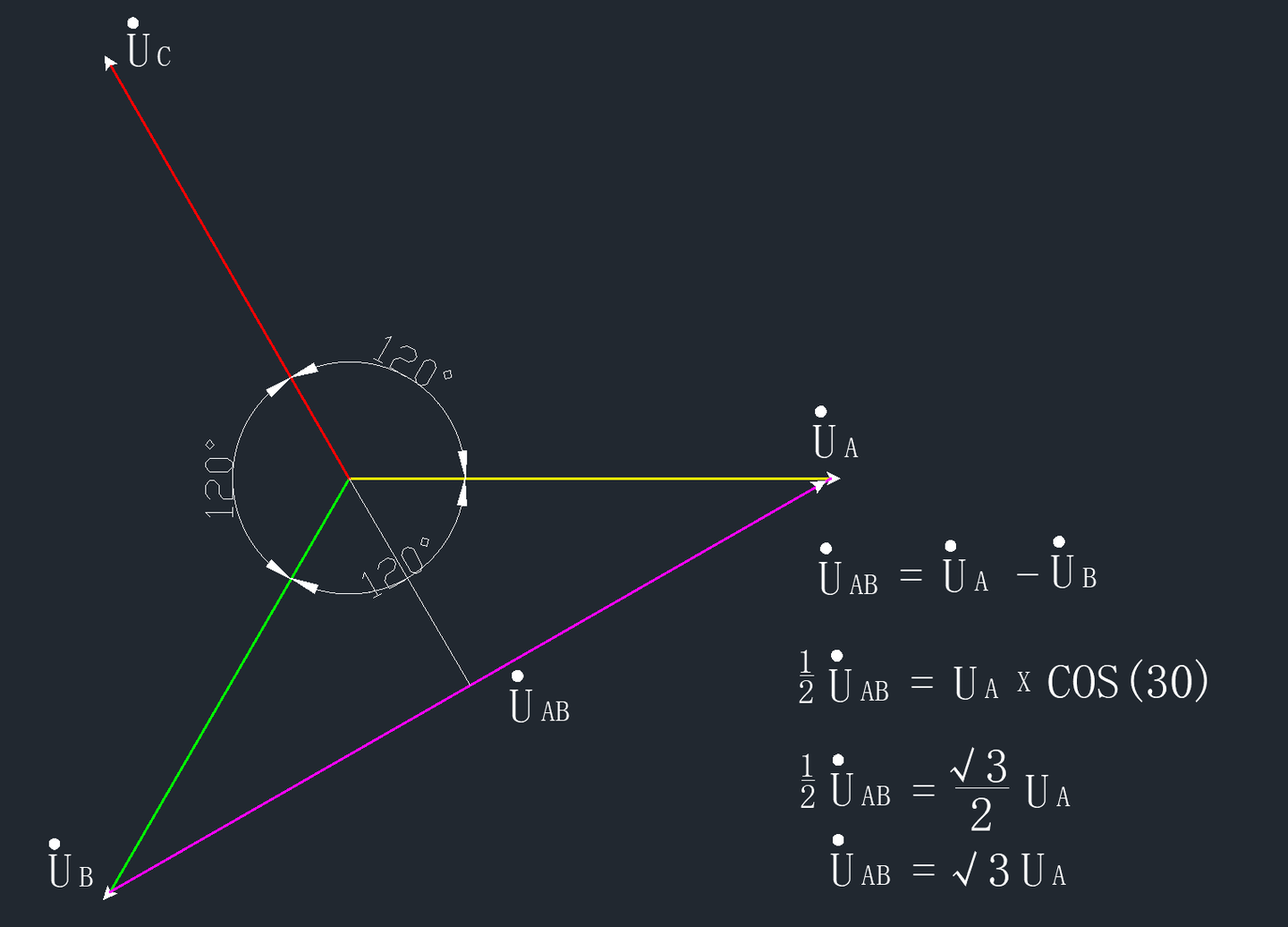

线电压的值是2个相电压的向量差 线电压UAB=UA-UB UAB=√3UA 星型连接时，相电压的有效值是小于线电压的 这也是为什么电机星三角启动方式是降压启动的原因了

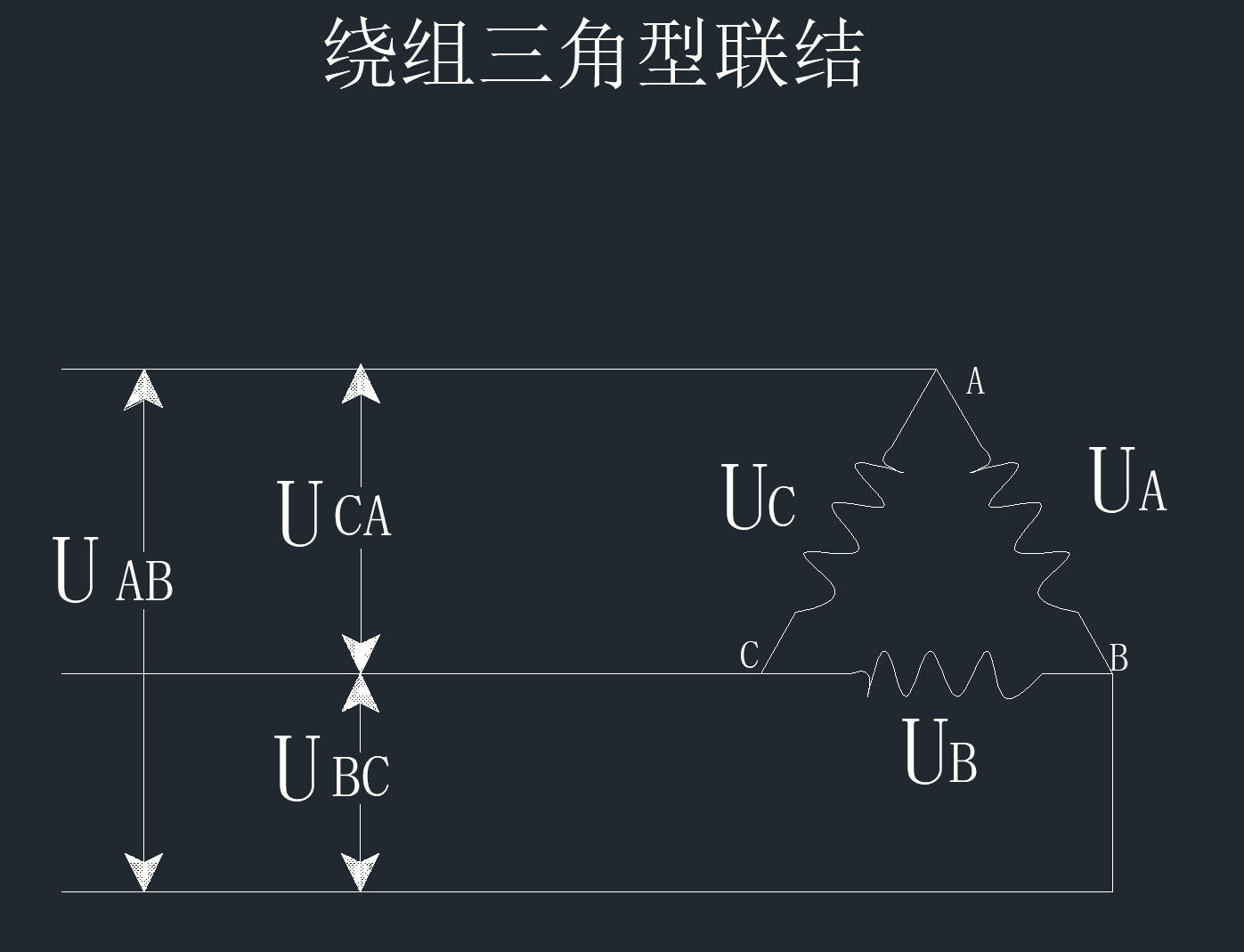

绕组三角形连接 线电压 等于相电压

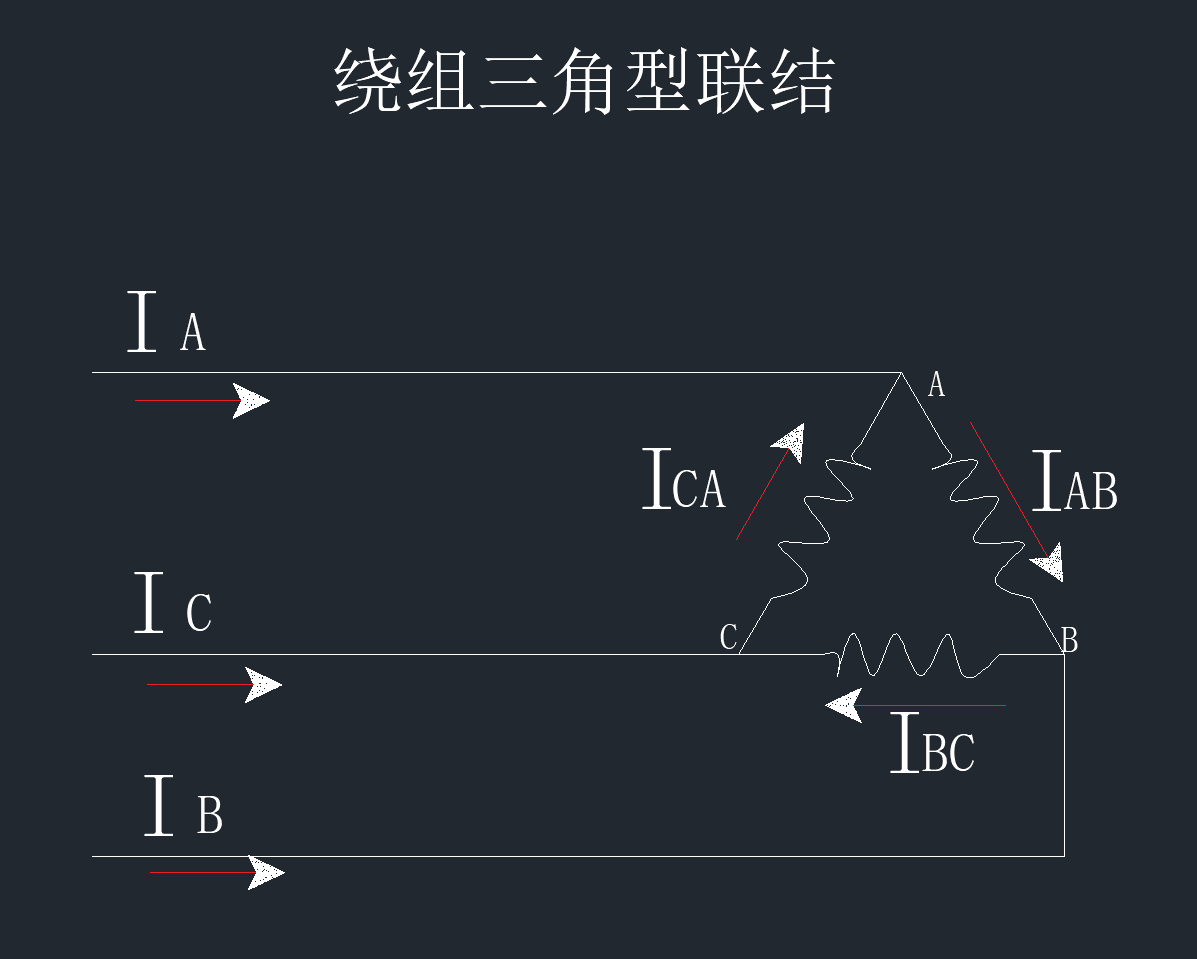

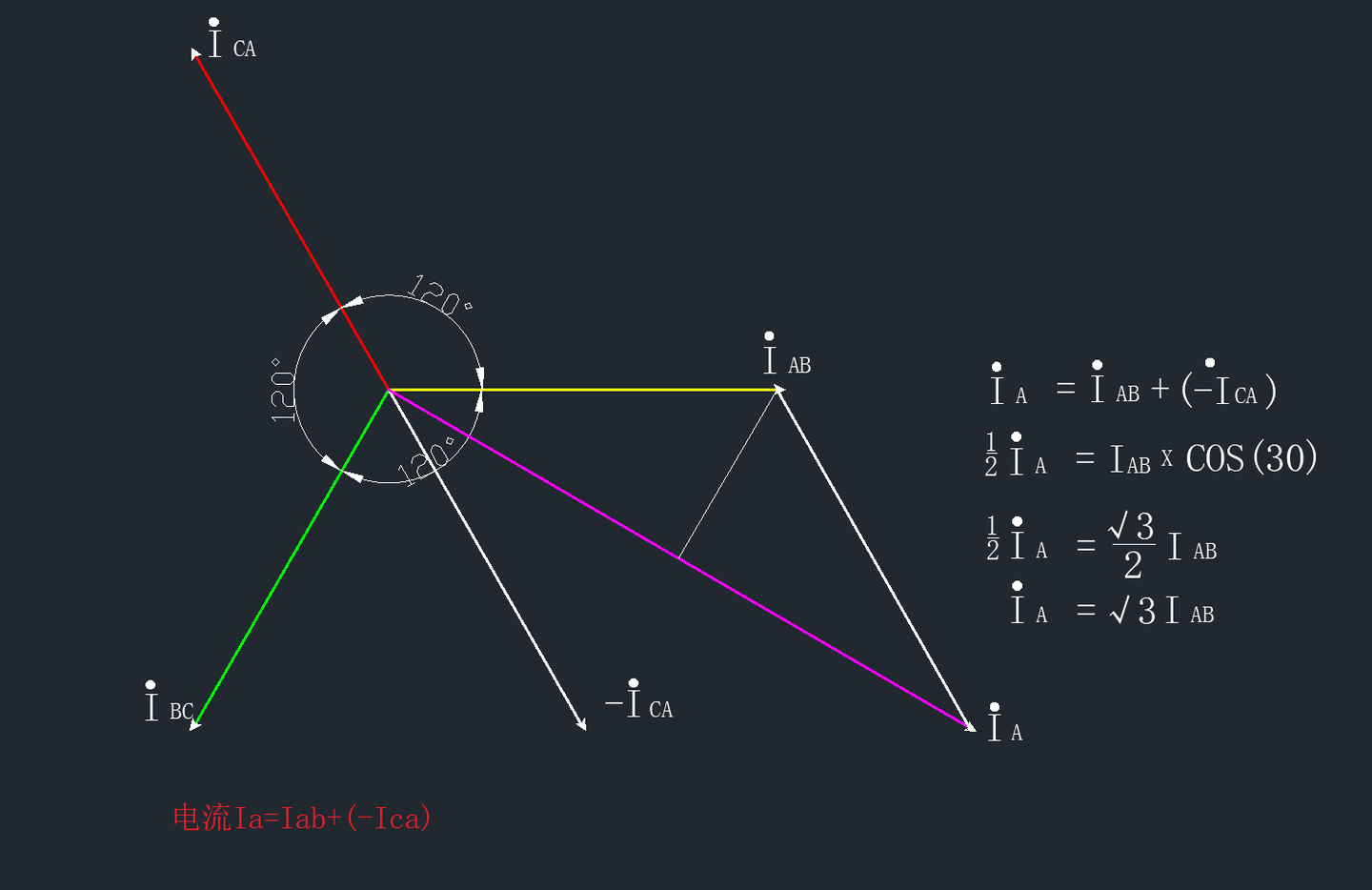

绕组三角型连接时 线电流和相电流也是向量关系 (基尔霍夫定律)

绕组三角形连接时 线电流是相电流的根号3倍 三角型连接时 相电流的有效值是小于线电流的 这也是为什么三角形电机不能长期在星型连接下运行的原因
