Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

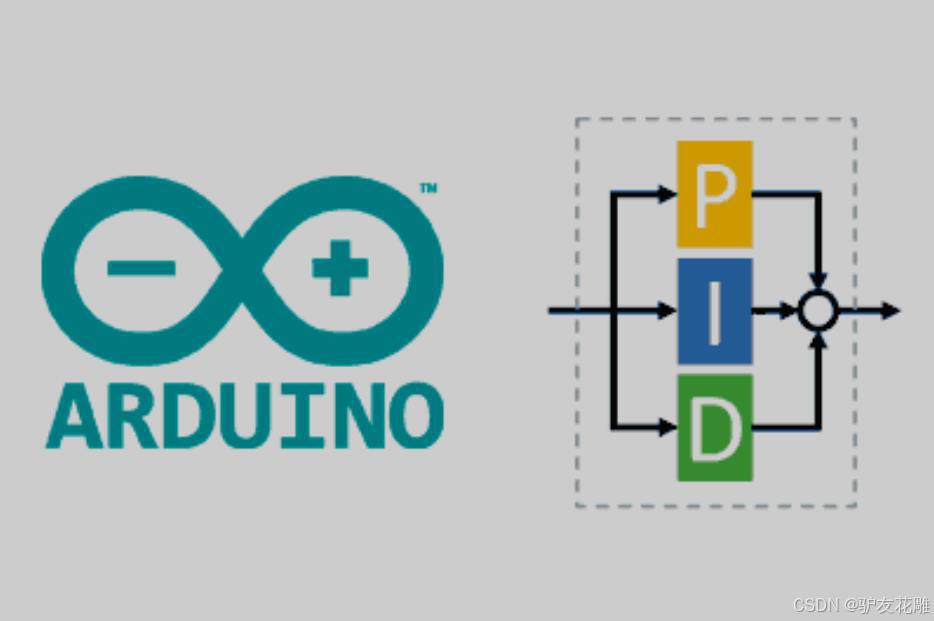

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。

主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。

应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。

需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。

在这里插入图片描述

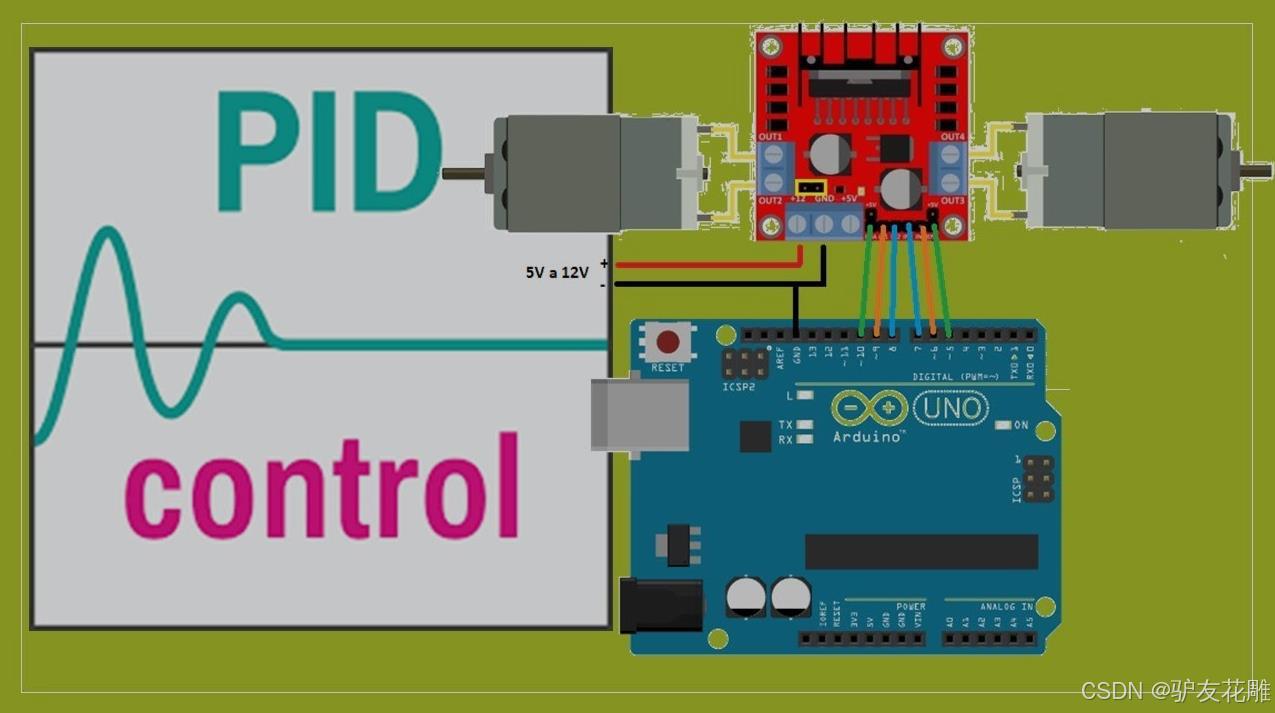

基于颜色传感器的跟随小车是一种常见的智能机器人应用，通过颜色传感器检测地面的颜色变化（如黑白线或特定颜色），并结合PID控制算法实现精准路径跟踪。以下是对其主要特点、应用场景以及需要注意事项的详细解释。

一、主要特点
高精度路径跟踪
颜色传感器能够实时检测地面颜色的变化，结合PID算法可以精确调整小车的方向，使小车沿着预定路径稳定行驶。
PID控制器通过比例（P）、积分（I）和微分（D）三项参数动态调节电机速度差，从而减少误差积累和振荡。
适应多种路径类型
支持多种路径设计，例如直线、曲线、环形等，只需调整颜色传感器的检测范围和PID参数即可适配不同场景。
灵活性强
可以根据实际需求选择不同的颜色传感器（如TCS3200、TCS34725等），这些传感器具有较高的灵敏度和可编程性，适合复杂环境下的颜色识别。
实时性强
颜色传感器通常具备快速响应能力，结合Arduino的高效数据处理能力，能够实现实时路径跟踪。
扩展性强
除了基本的颜色跟随功能，还可以扩展其他功能模块，如避障、无线通信、远程控制等，提升小车的智能化水平。

二、应用场景
教育与科研
在学校和科研机构中，用于教授学生机器人学、嵌入式系统开发和控制理论知识。
是学习PID控制算法和传感器应用的理想实验平台。
工业自动化
在工厂中用于物料运输的小型AGV（自动导引车），通过颜色标记路径实现自主导航。
可用于流水线上的物品分类和搬运任务。
家庭与娱乐
作为智能家居的一部分，可用于室内巡逻、清洁等任务。
在娱乐领域，可用作DIY项目，增加互动性和趣味性。
农业与物流
在农业中，用于田间作物监测或农药喷洒路径规划。
在物流行业中，用于仓库内货物搬运和路径优化。

三、需要注意的事项

硬件方面
颜色传感器的选择与校准
不同型号的颜色传感器对光强、颜色敏感度和响应时间有所不同，在选择传感器时需考虑其性能是否满足需求。
使用前需要对传感器进行校准，确保其在不同光照条件下仍能准确识别目标颜色。
电机驱动与电源管理
小车的电机驱动电路需要足够强大，以支持双电机的独立控制。
电源电压应匹配传感器、Arduino和电机的需求，避免因电压不足导致系统不稳定。
机械结构设计
小车的底盘设计需保证足够的稳定性，特别是在高速运行或转弯时。
颜色传感器的安装位置要合理，确保其检测区域覆盖路径宽度，并避免受到外界光线干扰。
软件方面
PID参数调优
PID参数（Kp、Ki、Kd）的设置直接影响小车的跟踪性能。初始值可以通过经验法设定，随后通过Ziegler-Nichols法或其他方法进行精细调整。
如果参数设置不当，可能导致小车过度振荡或反应迟缓。
传感器数据处理
颜色传感器可能会受到环境光的影响，因此需要对采集的数据进行滤波处理（如滑动平均滤波）以提高可靠性。
数据更新频率应与小车速度相匹配，过低的频率会导致跟踪滞后，而过高的频率可能增加处理器负担。
路径规划与异常处理
当路径突然中断或出现障碍物时，程序需要具备相应的处理逻辑，例如停止运行或重新寻找路径。
可以引入额外的传感器（如红外或超声波传感器）辅助判断路径状态。
环境因素
光照条件
颜色传感器对环境光非常敏感，建议在恒定光照条件下使用，或为传感器添加遮光罩以减少外界光线干扰。
地面材质与颜色对比度
地面材质（如地毯、瓷砖、木地板）可能影响传感器的检测效果，因此需测试不同材质下的表现。
路径颜色与背景颜色的对比度应足够大，以便传感器能够清晰区分。
路径宽度与曲率
路径宽度应大于传感器检测范围，避免误判。
对于高曲率路径，需降低小车速度以确保跟踪精度。

四、总结
基于颜色传感器的跟随小车是Arduino平台上一个经典的智能控制项目，结合PID算法能够实现高效、稳定的路径跟踪。它不仅适用于教学和科研领域，还能够在工业、农业和家庭等多个场景中发挥作用。然而，在实际开发过程中，需注意硬件选型、软件调优和环境适应性等问题，以确保系统的可靠性和鲁棒性。

在这里插入图片描述
1、基础颜色传感器跟随小车

#include <PID_v1.h>

const int leftMotorPin = 5;
const int rightMotorPin = 6;
const int colorSensorPin = A0; // 颜色传感器引脚

double Setpoint, Input, Output;

// PID参数设置
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  pinMode(leftMotorPin, OUTPUT);
  pinMode(rightMotorPin, OUTPUT);
  Setpoint = 512; // 假设传感器中间值为512
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(colorSensorPin); // 读取颜色传感器值
  myPID.Compute(); // 计算PID输出

  // 根据PID输出控制电机
  if (Output > 0) {
    analogWrite(leftMotorPin, 255 - Output);
    analogWrite(rightMotorPin, 255);
  } else {
    analogWrite(leftMotorPin, 255);
    analogWrite(rightMotorPin, 255 + Output);
  }

  // 显示当前输入和输出
  Serial.print("Input: ");
  Serial.print(Input);
  Serial.print(" Output: ");
  Serial.println(Output);
  delay(100);
}

2、增强的颜色传感器跟随小车（动态PID参数调整）

#include <PID_v1.h>

const int leftMotorPin = 5;
const int rightMotorPin = 6;
const int colorSensorPin = A0; // 颜色传感器引脚

double Setpoint, Input, Output;

// 初始PID参数
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  pinMode(leftMotorPin, OUTPUT);
  pinMode(rightMotorPin, OUTPUT);
  Setpoint = 512; // 目标值
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(colorSensorPin); // 读取颜色传感器值
  myPID.Compute(); // 计算PID输出

  // 根据PID输出控制电机
  if (Output > 0) {
    analogWrite(leftMotorPin, 255 - Output);
    analogWrite(rightMotorPin, 255);
  } else {
    analogWrite(leftMotorPin, 255);
    analogWrite(rightMotorPin, 255 + Output);
  }

  // 动态调整PID参数（示例：根据输入调整Kp）
  if (Input < Setpoint - 50) {
    Kp += 0.1; // 增加比例增益
  } else if (Input > Setpoint + 50) {
    Kp -= 0.1; // 减少比例增益
  }
  myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数

  // 显示当前输入、输出和PID参数
  Serial.print("Input: ");
  Serial.print(Input);
  Serial.print(" Output: ");
  Serial.print(Output);
  Serial.print(" Kp: ");
  Serial.print(Kp);
  Serial.print(" Ki: ");
  Serial.print(Ki);
  Serial.print(" Kd: ");
  Serial.println(Kd);
  delay(100);
}

3、带有LCD显示的颜色传感器跟随小车

#include <PID_v1.h>
#include <LiquidCrystal.h>

const int leftMotorPin = 5;
const int rightMotorPin = 6;
const int colorSensorPin = A0; // 颜色传感器引脚

// LCD引脚设置
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

double Setpoint, Input, Output;

// PID参数设置
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  lcd.begin(16, 2);
  pinMode(leftMotorPin, OUTPUT);
  pinMode(rightMotorPin, OUTPUT);
  Setpoint = 512; // 目标值
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  Input = analogRead(colorSensorPin); // 读取颜色传感器值
  myPID.Compute(); // 计算PID输出

  // 根据PID输出控制电机
  if (Output > 0) {
    analogWrite(leftMotorPin, 255 - Output);
    analogWrite(rightMotorPin, 255);
  } else {
    analogWrite(leftMotorPin, 255);
    analogWrite(rightMotorPin, 255 + Output);
  }

  // 显示当前输入、输出到LCD
  lcd.setCursor(0, 0);
  lcd.print("Input: ");
  lcd.print(Input);
  lcd.setCursor(0, 1);
  lcd.print("Output: ");
  lcd.print(Output);
  delay(100);
}

要点解读
PID控制原理：
PID（比例-积分-微分）控制算法用于调节小车的运动，使其能够跟随特定颜色的路径。通过调整PID参数（Kp、Ki、Kd），可以实现精确控制，确保小车能够稳定地跟随颜色。
颜色传感器读取：
在每个示例中，使用analogRead()函数读取颜色传感器的值。该值用于计算与设定点（Setpoint）之间的误差，从而影响小车的运动方向和速度。
电机控制：
使用analogWrite()函数控制电机的速度。根据PID计算的输出值来调整左右电机的转速，从而实现颜色跟随的功能。正输出值使小车向右转，负输出值使小车向左转。
动态PID参数调整：
第二个示例展示了如何根据输入值动态调整PID参数，以增强小车的跟随能力。这种自适应调整使得控制器在面对不同环境时能够更灵活地应对，提高了跟随的稳定性和准确性。
LCD显示反馈：
第三个示例中使用LCD显示器实时显示传感器输入和PID输出，使操作者能够直观地了解小车的状态，有助于调试和优化控制参数，提升用户体验。

在这里插入图片描述
4、颜色传感器跟随小车

#include <PID_v1.h>
#include <Wire.h>
#include <Adafruit_TCS34725.h>

// 引脚定义
const int leftMotorPin = 5;   // 左电机引脚
const int rightMotorPin = 6;  // 右电机引脚

// 颜色传感器设置
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_1);

// PID 控制参数
double setpoint = 100;  // 目标值（颜色传感器的特定值）
double input, output;
double Kp = 2, Ki = 5, Kd = 1;

// 创建 PID 控制器
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  tcs.begin(); // 初始化颜色传感器
  pinMode(leftMotorPin, OUTPUT);
  pinMode(rightMotorPin, OUTPUT);
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  // 读取颜色传感器的红色值
  uint16_t r, g, b, c;
  tcs.getRawData(&r, &g, &b, &c);

  input = r; // 选择红色值作为输入
  myPID.Compute(); // 计算 PID 输出

  // 控制电机
  if (output > 0) {
    analogWrite(leftMotorPin, 255 - output);
    analogWrite(rightMotorPin, 255);
  } else {
    analogWrite(leftMotorPin, 255);
    analogWrite(rightMotorPin, 255 + output);
  }

  // 显示当前红色值和 PID 输出
  Serial.print("Red Value: ");
  Serial.print(input);
  Serial.print(" Output: ");
  Serial.println(output);

  delay(100);
}

5、带有颜色检测功能的跟随小车

#include <PID_v1.h>
#include <Wire.h>
#include <Adafruit_TCS34725.h>

// 引脚定义
const int leftMotorPin = 5;   // 左电机引脚
const int rightMotorPin = 6;  // 右电机引脚

// 颜色传感器设置
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_1);

// PID 控制参数
double setpoint = 100;  // 目标值（红色值）
double input, output;
double Kp = 2, Ki = 5, Kd = 1;

// 创建 PID 控制器
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  tcs.begin(); // 初始化颜色传感器
  pinMode(leftMotorPin, OUTPUT);
  pinMode(rightMotorPin, OUTPUT);
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  // 读取颜色传感器的红色值
  uint16_t r, g, b, c;
  tcs.getRawData(&r, &g, &b, &c);

  input = r; // 选择红色值作为输入
  myPID.Compute(); // 计算 PID 输出

  // 控制电机
  if (output > 0) {
    analogWrite(leftMotorPin, 255 - output);
    analogWrite(rightMotorPin, 255);
  } else {
    analogWrite(leftMotorPin, 255);
    analogWrite(rightMotorPin, 255 + output);
  }

  // 检测颜色并输出结果
  if (r > g && r > b) {
    Serial.println("检测到红色");
  } else if (g > r && g > b) {
    Serial.println("检测到绿色");
  } else if (b > r && b > g) {
    Serial.println("检测到蓝色");
  }

  // 显示当前红色值和 PID 输出
  Serial.print("Red Value: ");
  Serial.print(input);
  Serial.print(" Output: ");
  Serial.println(output);

  delay(100);
}

6、PID 控制与颜色追踪

#include <PID_v1.h>
#include <Wire.h>
#include <Adafruit_TCS34725.h>

// 引脚定义
const int leftMotorPin = 5;   // 左电机引脚
const int rightMotorPin = 6;  // 右电机引脚

// 颜色传感器设置
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_1);

// PID 控制参数
double setpoint = 100;  // 目标值（红色值）
double input, output;
double Kp = 2, Ki = 5, Kd = 1;

// 创建 PID 控制器
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  tcs.begin(); // 初始化颜色传感器
  pinMode(leftMotorPin, OUTPUT);
  pinMode(rightMotorPin, OUTPUT);
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  // 读取颜色传感器的红色值
  uint16_t r, g, b, c;
  tcs.getRawData(&r, &g, &b, &c);

  input = r; // 选择红色值作为输入
  myPID.Compute(); // 计算 PID 输出

  // 控制电机
  if (output > 0) {
    analogWrite(leftMotorPin, 255 - output);
    analogWrite(rightMotorPin, 255);
  } else {
    analogWrite(leftMotorPin, 255);
    analogWrite(rightMotorPin, 255 + output);
  }

  // 追踪目标颜色
  if (input < setpoint - 10) {
    Serial.println("移动到右侧");
  } else if (input > setpoint + 10) {
    Serial.println("移动到左侧");
  } else {
    Serial.println("保持当前位置");
  }

  // 显示当前红色值和 PID 输出
  Serial.print("Red Value: ");
  Serial.print(input);
  Serial.print(" Output: ");
  Serial.println(output);

  delay(100);
}

要点解读
颜色传感器的使用：
所有示例中使用 Adafruit_TCS34725 颜色传感器读取 RGB 颜色值。通过读取红色通道的值，作为 PID 控制的输入。这使得小车能够对特定颜色做出反应。
PID 控制基础：
使用 PID_v1 库实现 PID 控制。通过设置合适的 Kp、Ki 和 Kd 参数，根据当前颜色传感器输入值与设定目标值的差异（误差），计算电机的输出，从而控制小车的行驶方向。
电机控制：
通过 analogWrite() 控制电机的速度和方向。根据 PID 输出值调整左右电机的速度，实现小车的转向，以便跟随特定颜色。
颜色检测与追踪：
在第5个和第6个示例中，实现了对颜色的实时检测与追踪。通过比较 RGB 值，识别当前的颜色并输出相应的结果，帮助用户了解小车的状态。
实时监控与调试：
使用 Serial.print() 显示当前红色值和 PID 输出，便于开发者实时监控小车的运行状态。这对于调试和优化 PID 控制效果非常重要。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
