Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

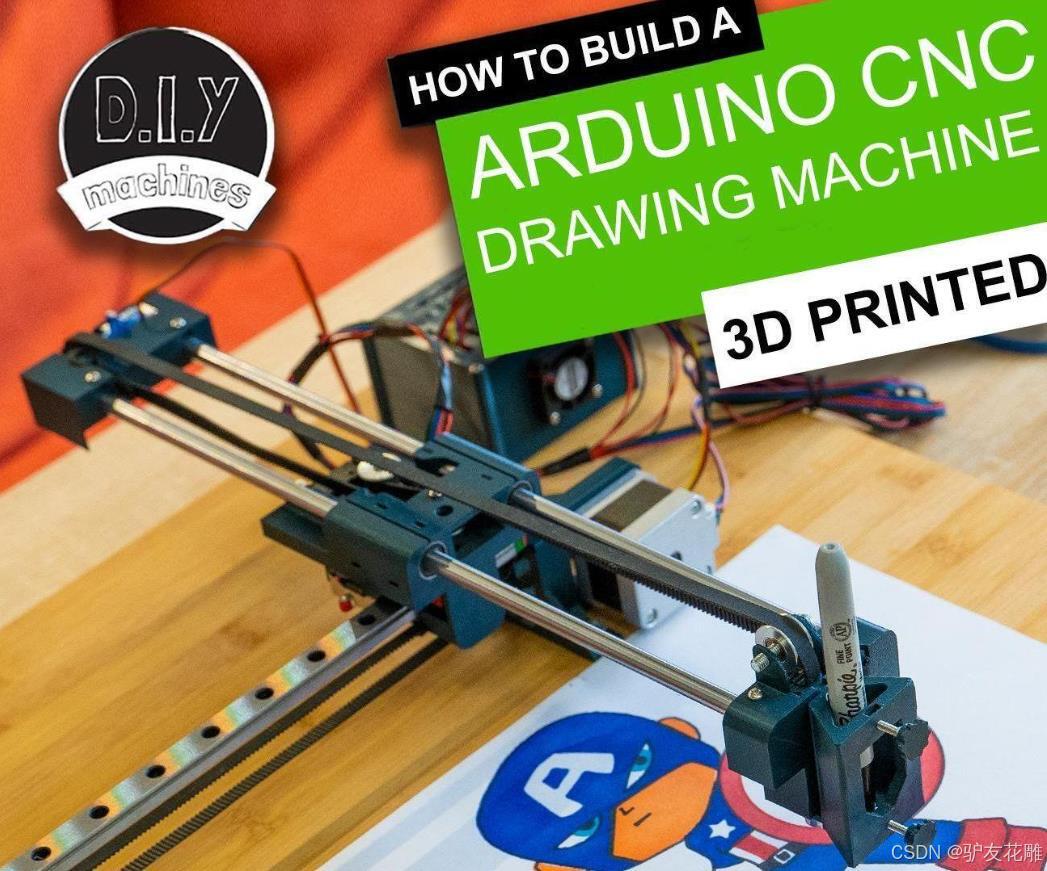

Arduino CNC，全称Arduino Computerized Numerical Control（Arduino计算机数字控制），是结合了Arduino开源微控制器平台与CNC（计算机数字控制）技术的系统。这种系统广泛应用于自动化加工、3D打印、机械臂控制、机器人制作以及CNC雕刻机等领域。下面是对Arduino CNC的全面详细科学解释：
一、Arduino平台概述
1、定义：Arduino是一个开源的硬件和软件平台，它使得电子制作变得简单快捷。Arduino由一个可编程的微控制器（如ATmega328P）和相关电路板（如Arduino Uno）组成，通过简单的编程语言（Arduino IDE）和大量预制的库函数，用户可以轻松实现复杂的电子项目。
2、特点：
开源性：Arduino的硬件设计、软件（IDE）和参考设计都是开源的，允许用户自由修改和分发。
易用性：Arduino IDE基于C/C++语言，但提供了简化的编程接口，降低了学习门槛。
扩展性：通过各种扩展板和传感器，可以轻松扩展Arduino的功能。
二、CNC技术概述
1、定义：CNC（Computerized Numerical Control）即计算机数字控制，是一种通过预先编程的计算机程序来控制机床或其他自动化设备的运动轨迹、速度和加工参数的技术。CNC技术实现了加工过程的自动化和精确化。
2、工作原理：CNC系统通过读取存储在计算机中的程序指令，将其转换成控制机床运动的电信号，从而实现对机床的精确控制。这些程序指令通常包含了对机床各轴（如X、Y、Z轴）的位置、速度、加速度等的精确描述。

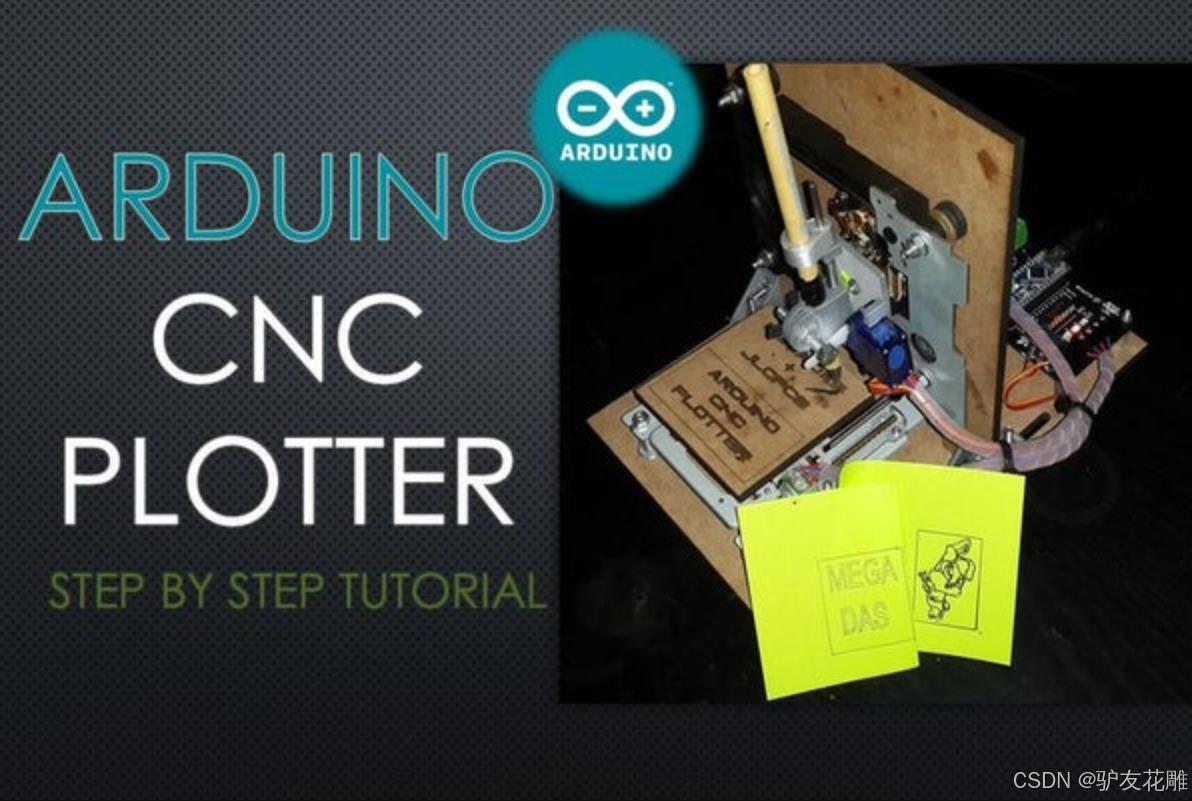

三、Arduino CNC系统
1、系统组成：
Arduino开发板：作为系统的主控制器，负责接收和处理CNC程序指令。
CNC扩展板：通常包括步进电机驱动器（如A4988）和相关的接口电路，用于将Arduino发出的控制信号转换为步进电机的驱动信号。
步进电机：作为执行机构，根据CNC程序指令实现精确的位置移动。
CNC软件：用于编写和编辑CNC程序，并将其传输到Arduino开发板中。
2、工作流程：
用户使用CNC软件编写加工程序，并将其保存到计算机中。
将加工程序通过串口或其他方式传输到Arduino开发板中。
Arduino开发板读取程序指令，并通过CNC扩展板将控制信号发送到步进电机驱动器。
步进电机驱动器将控制信号转换为步进电机的驱动电流，驱动步进电机按照程序指令进行精确的位置移动。
3、应用领域：
3D打印：控制3D打印机的打印头和平台运动。
机械臂控制：实现机械臂的精确抓取和移动。
CNC雕刻机：用于木材、塑料、金属等材料的精确雕刻和切割。
机器人制作：作为机器人的控制系统，实现机器人的自主移动和作业。
四、总结
Arduino CNC系统通过结合Arduino开源微控制器平台和CNC计算机数字控制技术，实现了加工过程的自动化和精确化。该系统具有开源性、易用性和扩展性等优点，广泛应用于3D打印、机械臂控制、CNC雕刻机等领域。随着技术的不断发展，Arduino CNC系统将在更多领域发挥重要作用。
一、主要特点
（一）精准的运动控制
减速控制功能
带有减速控制的多轴运动能够对每个轴的减速过程进行精确设置。通过编程或者参数调整，可以指定减速的速率、位置或者时间等。例如，在数控加工设备中，当刀具接近加工终点时，能够按照预设的减速曲线平稳减速，避免因突然停止而产生的冲击力，从而提高加工精度和表面质量。
多轴协同减速。各个轴之间的减速过程可以协同进行，确保在复杂的多轴联动运动中，如五轴加工中心加工复杂曲面时，每个轴都能按照合理的速度关系减速，保持运动的协调性。这有助于防止轴间运动干涉，使设备在减速阶段也能精准地完成复杂的加工任务。
（二）提高运动精度和稳定性
减少振动和误差
精准的减速控制有助于减少设备运动过程中的振动。在高速运动状态下，突然停止或不合理的减速容易引发振动，而通过平缓的减速曲线，可以有效地吸收运动能量，降低振动幅度。例如，在雕刻精细图案或加工高精度零件时，减少振动能够显著提高加工精度，使图案线条更加清晰，零件尺寸更加精确。
误差补偿。在减速过程中，可以结合传感器反馈来补偿可能出现的位置误差。由于机械传动、负载变化等因素，设备在减速时可能会产生位置偏差，通过实时监测和调整，可以将误差控制在最小范围内，进一步提高运动的稳定性和精度。
（三）灵活的运动模式
多种减速策略
支持多种减速策略，如线性减速、指数减速、S 型减速等。线性减速简单直观，速度均匀下降；指数减速开始时减速较快，适合需要快速响应的情况；S 型减速则更加平滑，综合了线性和非线性的特点，适用于对运动平稳性要求较高的场合。用户可以根据不同的加工任务和设备要求选择合适的减速策略。
与其他运动模式结合。减速控制可以和其他运动模式（如匀速运动、加速运动）无缝结合，形成完整的运动流程。例如，在一个复杂的加工路径中，设备可以先加速运动，然后以一定速度匀速加工，最后在接近终点时按照预设的减速策略减速，实现高效且精确的加工过程。
二、应用场景
（一）数控加工
精密零件加工与模具制造
在精密零件加工中，如航空航天零部件、医疗器械零件等，带有减速控制的多轴运动是确保零件精度的关键。例如，在加工具有微小特征的零件时，精确的减速控制可以使刀具在微小结构的边缘处平稳减速，避免因刀具过冲而损坏零件或影响尺寸精度。在模具制造方面，对于高精度的模具型腔和型芯加工，减速控制有助于提高模具表面的光洁度和尺寸精度。
在多轴联动加工中，如加工复杂的叶轮、螺旋桨等零件，多轴的协同减速可以确保各轴在加工结束阶段同步减速，避免因轴间运动不协调而产生的加工误差，从而实现高质量的三维曲面加工。
（二）自动化生产线
高速搬运与装配设备
在自动化生产线的高速搬运设备（如自动导引车、高速机器人手臂）中，减速控制可以提高物料搬运的安全性和准确性。例如，自动导引车在接近目标位置时，通过合理的减速控制，可以平稳地停止，避免因碰撞而损坏物料或设备。在高速装配设备中，如机器人进行零部件的高速装配，减速控制能够确保装配工具在接触零件时以合适的速度运动，提高装配成功率。
（三）雕刻领域
二维和三维雕刻设备
在二维雕刻中，对于需要在不同速度下进行精细图案雕刻的情况，减速控制可以使雕刻刀具在图案的转折点或结束处平稳减速。例如，在雕刻复杂的装饰花纹时，从直线部分转换到圆弧部分雕刻时，通过合理的减速控制，刀具可以平滑地改变运动方向和速度，保证雕刻线条的连贯性和质量。在三维雕刻方面，如雕刻具有复杂曲面的艺术品，减速控制可以确保雕刻刀具沿着曲面的法线方向准确地减速，实现逼真的雕刻效果。
三、需要注意的事项
（一）减速参数设置与设备性能
参数范围合理性
在设置减速参数时，要确保参数在设备所能承受的合理范围之内。例如，过慢的减速可能会导致设备运动时间过长，影响工作效率；而过快的减速可能会超出电机的扭矩能力，导致电机失步或过载，影响设备的正常运行。同时，要考虑设备的机械结构强度，避免因过大的减速力对机械部件造成损坏。
速度与减速匹配。减速参数的设置要与运动速度相匹配。如果速度设置较高，而减速参数不合理，可能会导致设备无法及时减速，出现过冲现象。反之，如果速度较低，过于严格的减速控制可能会使设备频繁地在加速和减速之间切换，降低工作效率。
（二）运动稳定性与精度保障
振动和抖动控制
尽管减速控制有助于减少振动，但如果参数设置不当，仍可能会引起设备的振动和抖动。在设置减速参数时，要考虑如何优化设备的机械结构刚性、采用减震装置或者调整减速曲线（如采用更平滑的 S 型减速曲线）来进一步降低振动。同时，要对设备进行定期的精度检查和校准，以确保减速控制不会导致精度下降。
实际减速监测。在运动过程中，要通过传感器（如速度传感器、位置传感器）实时监测实际减速情况。由于机械传动效率、负载变化等因素的影响，实际减速可能与设定的减速存在偏差。如果偏差过大，需要及时调整控制参数或者检查设备故障，以保证运动的稳定性和精度。
（三）编程复杂性与兼容性
G 代码编程或其他控制语言
带有减速控制的多轴运动增加了编程的复杂性。如果使用 G 代码编程，需要了解如何在 G 代码中正确地设置减速参数，并且要考虑减速对整个加工流程的影响。例如，在编写包含多轴联动和减速控制的程序时，需要考虑各轴之间减速的协调关系，这需要一定的运动学和编程知识。对于其他控制语言，同样需要掌握其减速控制的语法和逻辑。
设备兼容性。要注意减速控制功能与不同设备之间的兼容性。不同的数控设备或自动化设备可能对减速控制有不同的实现方式和参数要求。在将程序移植到其他设备上时，需要进行适当的修改和测试，以确保减速控制功能能够正常使用。
1、简单的多轴运动与减速控制
#include <Arduino.h>
#include <grbl.h>
const float maxSpeed = 150.0; // 最大速度 (单位：mm/min)
const float acceleration = 50.0; // 加速度 (单位：mm/s²)
void setup() {
Serial.begin(115200);
grbl_init(); // 初始化 GRBL
delay(1000); // 等待 GRBL 启动
// 设置加速度和最大速度
grbl_send("M204 S" + String(acceleration)); // 设置加速度
grbl_send("G1 F" + String(maxSpeed)); // 设置移动速度
}
void loop() {
Serial.println("Starting multi-axis movement...");
// 移动到起始点
grbl_send("G0 X0 Y0 Z0"); // 快速移动到 (0, 0, 0)
grbl_send("G1 Z-5 F100"); // 刀具下移到雕刻深度
// 多轴运动
grbl_send("G1 X50 Y50 Z-10"); // 斜向移动
grbl_send("G1 X0 Y0 Z0"); // 返回起始点
// 抬起刀具
grbl_send("G0 Z5");
while (1); // 完成后进入无限循环
}
2、分段多轴运动与减速控制
#include <Arduino.h>
#include <grbl.h>
const float maxSpeed = 120.0; // 最大速度 (单位：mm/min)
const float acceleration = 30.0; // 加速度 (单位：mm/s²)
void setup() {
Serial.begin(115200);
grbl_init(); // 初始化 GRBL
delay(1000); // 等待 GRBL 启动
// 设置加速度和最大速度
grbl_send("M204 S" + String(acceleration)); // 设置加速度
grbl_send("G1 F" + String(maxSpeed)); // 设置移动速度
}
void loop() {
Serial.println("Starting segmented multi-axis movement...");
// 移动到起始点
grbl_send("G0 X0 Y0 Z0"); // 快速移动到 (0, 0, 0)
grbl_send("G1 Z-5 F100"); // 刀具下移到雕刻深度
// 分段多轴运动
for (int i = 0; i < 5; i++) {
float x = i * 10;
float y = i * 10;
grbl_send("G1 X" + String(x) + " Y" + String(y) + " Z-5"); // 移动到 (x, y, -5)
delay(500); // 等待一段时间
}
// 返回起始点
grbl_send("G1 X0 Y0 Z0");
// 抬起刀具
grbl_send("G0 Z5");
while (1); // 完成后进入无限循环
}
3、复杂路径多轴运动与减速控制
#include <Arduino.h>
#include <grbl.h>
const float maxSpeed = 100.0; // 最大速度 (单位：mm/min)
const float acceleration = 20.0; // 加速度 (单位：mm/s²)
void setup() {
Serial.begin(115200);
grbl_init(); // 初始化 GRBL
delay(1000); // 等待 GRBL 启动
// 设置加速度和最大速度
grbl_send("M204 S" + String(acceleration)); // 设置加速度
grbl_send("G1 F" + String(maxSpeed)); // 设置移动速度
}
void loop() {
Serial.println("Starting complex multi-axis movement...");
// 移动到起始点
grbl_send("G0 X0 Y0 Z0"); // 快速移动到 (0, 0, 0)
grbl_send("G1 Z-5 F100"); // 刀具下移到雕刻深度
// 绘制复杂路径
grbl_send("G1 X20 Y40 Z-10"); // 斜向移动
grbl_send("G2 X50 Y50 I10 J10"); // 圆弧插补
grbl_send("G1 X30 Y0 Z-15"); // 斜向移动
grbl_send("G3 X0 Y-30 I-10 J-10"); // 逆时针圆弧插补
// 返回起始点
grbl_send("G1 X0 Y0 Z0");
// 抬起刀具
grbl_send("G0 Z5");
while (1); // 完成后进入无限循环
}
要点解读
加速度与减速控制：
每个示例通过 M204 命令设置加速度，以确保刀具在运动过程中的平滑加速和减速。这有助于减少机械磨损和提高切割精度。
多轴运动控制：
使用 G 代码命令（如 G0、G1、G2 和 G3）控制多轴同时移动。示例展示了如何在 X、Y 和 Z 轴上进行协调运动，以实现复杂的路径绘制。
运动路径设计：
示例 1 展示了简单的斜向移动，示例 2 通过循环控制实现分段的多轴运动，示例 3 则利用圆弧插补命令绘制复杂路径。这些设计使得 CNC 绘图更加灵活和高效。
位置控制与返回：
每个示例都在运动结束后返回起始点，确保刀具回到安全位置，同时抬起刀具以避免损坏材料。
状态反馈：
每个示例通过串口输出当前操作状态，便于用户实时监控程序的执行情况。这在调试和优化过程中尤为重要。
灵活性与扩展性：
这些示例代码可以根据实际需求进行调整和扩展，例如改变加速度和速度的值、增加更多的运动指令或实现更复杂的路径规划。
时间控制：
示例 2 中使用 delay(500) 使得用户能够观察到每次运动的效果，有助于理解和调试 CNC 机器的行为。
4、基本的多轴运动与减速控制
#include <Arduino.h>
const int stepPinX = 2; // X轴步进引脚
const int dirPinX = 3; // X轴方向引脚
const int stepPinY = 4; // Y轴步进引脚
const int dirPinY = 5; // Y轴方向引脚
float acceleration = 50; // 加速度（步/秒²）
float maxSpeed = 200; // 最大速度（步/秒）
void setup() {
pinMode(stepPinX, OUTPUT);
pinMode(dirPinX, OUTPUT);
pinMode(stepPinY, OUTPUT);
pinMode(dirPinY, OUTPUT);
Serial.begin(9600);
}
void loop() {
moveTo(100, 100); // 移动到(100, 100)
delay(2000); // 等待2秒
moveTo(0, 0); // 返回(0, 0)
while (true); // 防止重复执行
}
void moveTo(int targetX, int targetY) {
moveInAxis(targetX, dirPinX, stepPinX);
moveInAxis(targetY, dirPinY, stepPinY);
}
void moveInAxis(int target, int dirPin, int stepPin) {
int current = 0; // 初始位置
int distance = abs(target - current);
digitalWrite(dirPin, target > current ? HIGH : LOW);
float speed = 0;
// 加速阶段
while (current != target) {
if (speed < maxSpeed) {
speed += acceleration * (1.0 / 1000.0); // 每毫秒增加加速度
if (speed > maxSpeed) speed = maxSpeed;
}
digitalWrite(stepPin, HIGH);
delayMicroseconds(1000000 / speed);
digitalWrite(stepPin, LOW);
delayMicroseconds(1000000 / speed);
current += (target > current) ? 1 : -1; // 更新当前位置
}
// 减速阶段
while (current != target) {
if (distance <= 10) { // 接近目标时减速
speed -= acceleration * (1.0 / 1000.0);
if (speed < 0) speed = 0;
}
digitalWrite(stepPin, HIGH);
delayMicroseconds(1000000 / speed);
digitalWrite(stepPin, LOW);
delayMicroseconds(1000000 / speed);
current += (target > current) ? 1 : -1; // 更新当前位置
distance--; // 减少剩余距离
}
}
要点解读
基本多轴运动：程序能够将电机移动到指定的坐标（如(100, 100)）。
加速与减速控制：通过动态调整速度，实现加速和减速功能。
模块化设计：运动控制与逻辑分离，便于后续扩展和维护。
实时速度调整：在接近目标位置时，自动减速以防止突然停下，确保运动的平滑性。
5、多轴运动与减速控制（圆形路径）
#include <Arduino.h>
const int stepPinX = 2;
const int dirPinX = 3;
const int stepPinY = 4;
const int dirPinY = 5;
float acceleration = 50; // 加速度
float maxSpeed = 200; // 最大速度
void setup() {
pinMode(stepPinX, OUTPUT);
pinMode(dirPinX, OUTPUT);
pinMode(stepPinY, OUTPUT);
pinMode(dirPinY, OUTPUT);
Serial.begin(9600);
}
void loop() {
drawCircle(50, 360); // 半径50，360度
while (true); // 防止重复执行
}
void drawCircle(int radius, int steps) {
for (int i = 0; i < steps; i++) {
float angle = i * (2 * PI / steps);
int targetX = radius * cos(angle);
int targetY = radius * sin(angle);
moveTo(targetX, targetY);
}
}
void moveTo(int targetX, int targetY) {
moveInAxis(targetX, dirPinX, stepPinX);
moveInAxis(targetY, dirPinY, stepPinY);
}
void moveInAxis(int target, int dirPin, int stepPin) {
int current = 0; // 初始位置
int distance = abs(target - current);
digitalWrite(dirPin, target > current ? HIGH : LOW);
float speed = 0;
// 加速阶段
while (current != target) {
if (speed < maxSpeed) {
speed += acceleration * (1.0 / 1000.0);
if (speed > maxSpeed) speed = maxSpeed;
}
digitalWrite(stepPin, HIGH);
delayMicroseconds(1000000 / speed);
digitalWrite(stepPin, LOW);
delayMicroseconds(1000000 / speed);
current += (target > current) ? 1 : -1; // 更新当前位置
}
// 减速阶段
while (current != target) {
if (distance <= 10) { // 接近目标时减速
speed -= acceleration * (1.0 / 1000.0);
if (speed < 0) speed = 0;
}
digitalWrite(stepPin, HIGH);
delayMicroseconds(1000000 / speed);
digitalWrite(stepPin, LOW);
delayMicroseconds(1000000 / speed);
current += (target > current) ? 1 : -1; // 更新当前位置
distance--; // 减少剩余距离
}
}
要点解读
圆形路径绘制：程序能够绘制圆形路径，通过drawCircle()函数实现。
动态路径调整：实时计算每个点的坐标并移动到相应位置。
加速与减速控制：确保在运动过程中平滑地加速和减速，避免震动。
模块化设计：运动控制与绘图逻辑清晰分开，便于后续扩展。
6、多轴运动与减速控制（复杂路径）
#include <Arduino.h>
const int stepPinX = 2;
const int dirPinX = 3;
const int stepPinY = 4;
const int dirPinY = 5;
float acceleration = 50; // 加速度
float maxSpeed = 200; // 最大速度
void setup() {
pinMode(stepPinX, OUTPUT);
pinMode(dirPinX, OUTPUT);
pinMode(stepPinY, OUTPUT);
pinMode(dirPinY, OUTPUT);
Serial.begin(9600);
}
void loop() {
drawComplexPath(); // 绘制复杂路径
while (true); // 防止重复执行
}
void drawComplexPath() {
moveTo(100, 0);
moveTo(100, 100);
moveTo(0, 100);
moveTo(0, 0);
}
void moveTo(int targetX, int targetY) {
moveInAxis(targetX, dirPinX, stepPinX);
moveInAxis(targetY, dirPinY, stepPinY);
}
void moveInAxis(int target, int dirPin, int stepPin) {
int current = 0; // 初始位置
int distance = abs(target - current);
digitalWrite(dirPin, target > current ? HIGH : LOW);
float speed = 0;
// 加速阶段
while (current != target) {
if (speed < maxSpeed) {
speed += acceleration * (1.0 / 1000.0);
if (speed > maxSpeed) speed = maxSpeed;
}
digitalWrite(stepPin, HIGH);
delayMicroseconds(1000000 / speed);
digitalWrite(stepPin, LOW);
delayMicroseconds(1000000 / speed);
current += (target > current) ? 1 : -1; // 更新当前位置
}
// 减速阶段
while (current != target) {
if (distance <= 10) { // 接近目标时减速
speed -= acceleration * (1.0 / 1000.0);
if (speed < 0) speed = 0;
}
digitalWrite(stepPin, HIGH);
delayMicroseconds(1000000 / speed);
digitalWrite(stepPin, LOW);
delayMicroseconds(1000000 / speed);
current += (target > current) ? 1 : -1; // 更新当前位置
distance--; // 减少剩余距离
}
}
要点解读
复杂路径绘制：程序能够绘制复杂路径，通过drawComplexPath()函数实现。
动态调整：根据目标位置和当前速度动态调整步进速度，确保平滑运动。
加速与减速控制：在运动过程中实现加速和减速，避免震动和不稳定。
模块化设计：运动控制与路径绘制逻辑分开，便于后续扩展和调试。
总结
以上几个案例展示了如何实现带有减速控制的多轴运动的Arduino CNC控制程序。通过这些示例，用户可以学习到：
多轴运动控制：实现对多个轴的控制，绘制简单和复杂的路径。
加速与减速控制：通过动态调整速度，确保运动的平稳性。
模块化设计：保持代码结构清晰，便于后续的维护和扩展。
灵活性：能够根据不同需求轻松调整运动路径和速度参数。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
