Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

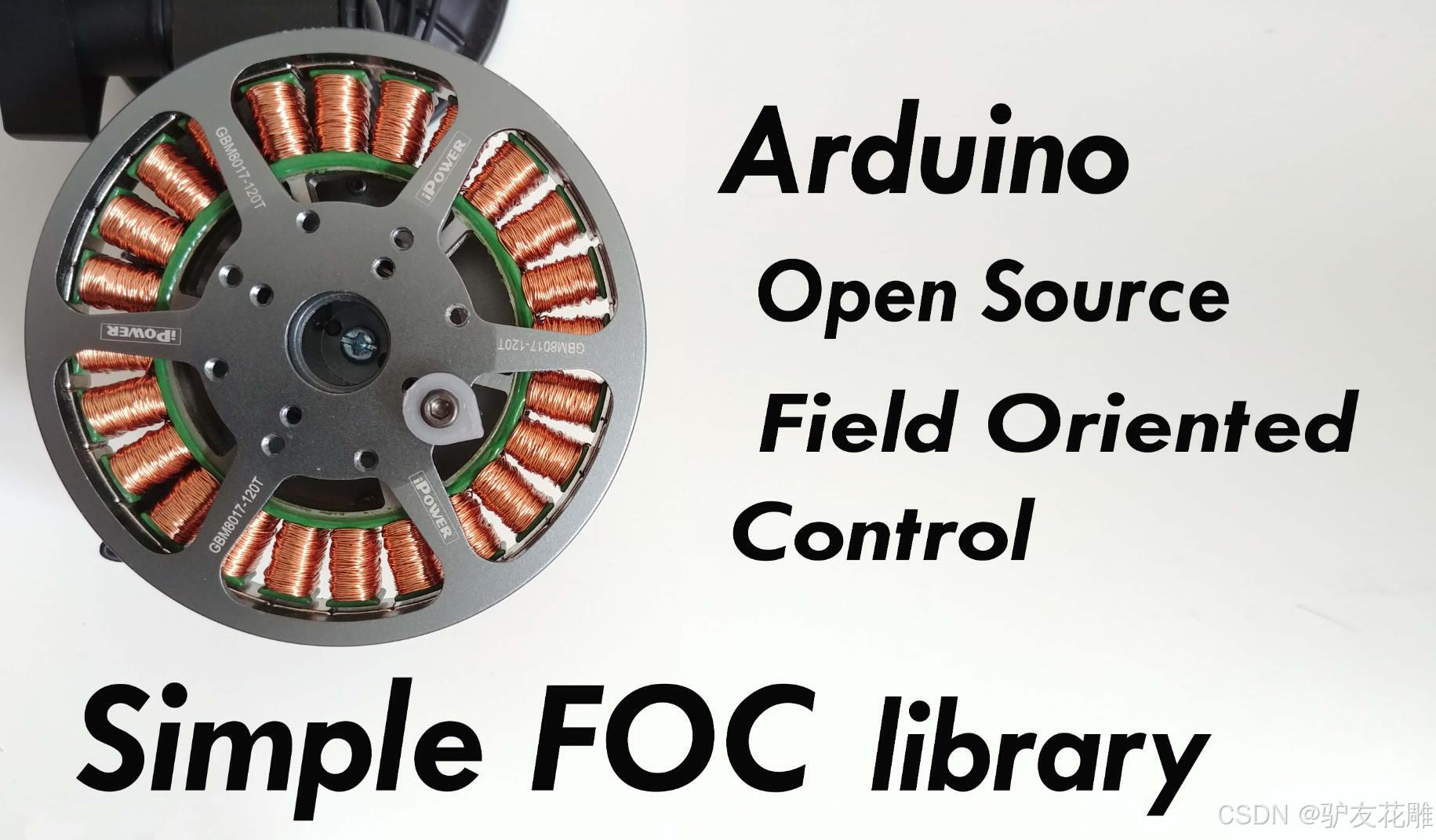

Arduino BLDC（无刷直流电机）是指使用Arduino平台来控制无刷直流电机（Brushless DC Motor）的一系列技术和应用。无刷直流电机是一种先进的电机技术，它利用电子换向来替代传统的碳刷和换向器，从而提供更高效、更可靠和更低维护成本的电机驱动解决方案。以下是对Arduino BLDC的全面详细科学解释：
1、主要特点：
无刷设计：BLDC电机没有碳刷和换向器，消除了电刷磨损和电磁干扰，提高了电机的寿命和效率。
电子换向：通过电子控制器实现换向，响应速度快，控制精度高。
高效率和高扭矩：BLDC电机具有高效率和高扭矩密度，适合需要快速响应和大扭矩的应用。
低维护：由于没有物理接触的电刷和换向器，维护需求低。
良好的控制性能：BLDC电机可以精确控制速度和位置，适合闭环控制系统。
Arduino平台兼容性：利用Arduino的灵活性和丰富的库支持，可以方便地实现对BLDC电机的控制。
2、应用场景：
机器人：在机器人技术中，BLDC电机用于精确控制机器人的关节和运动。
无人机：无人机（UAV）使用BLDC电机来实现稳定和高效的飞行。
电动车辆：电动汽车和电动自行车利用BLDC电机提供动力和扭矩。
工业自动化：在自动化设备中，BLDC电机用于精确控制机械臂和传送带。
家用电器：一些高性能家电，如洗衣机和空调，使用BLDC电机来提高能效和性能。
医疗设备：医疗设备中的电机驱动，如手术工具和诊断设备，也采用BLDC电机。
3、需要注意的事项：
控制算法：需要合适的控制算法，如FOC（Field Oriented Control），来实现BLDC电机的最佳性能。
驱动器选择：根据电机的电压和电流规格选择合适的驱动器。
编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
软件工具：使用Arduino IDE或其他软件工具来编写和上传控制代码。
电源管理：确保电源供应稳定且符合电机的工作要求。
热管理：设计合适的散热方案，以防止电机和驱动器过热。
电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
安全考虑：设计时要考虑人员安全和设备安全的保护措施。
通过上述详细解释，我们可以看到Arduino BLDC电机控制系统是一种高效、灵活且应用广泛的技术解决方案。在设计和实施过程中，需要注意选择合适的控制算法、驱动器、编码器以及考虑电源管理、热管理和电磁兼容性等关键因素。
一、主要特点
（一）灵活性高
路径规划灵活
在多点巡航控制中，Arduino 作为控制核心，可以通过编程灵活地设定多个巡航点的位置、顺序以及巡航路径。例如，在一个自动化仓储物流场景下，AGV（自动导引车）使用 Arduino 控制 BLDC 电机实现货物搬运，它可以根据仓库的布局和货物存储位置，设定多个取货点和送货点，自由规划行驶路径，而不是局限于固定的单一路径。
可以根据不同的任务需求实时调整巡航点。比如，当遇到紧急订单或者货物存储位置临时变更时，能够迅速修改巡航点的顺序和路径，这对于应对复杂多变的实际应用场景非常重要。
速度和运动模式多样
Arduino 可以控制 BLDC 电机实现多种速度模式。在从一个巡航点移动到另一个巡航点的过程中，电机的速度可以根据距离、时间要求或者负载情况进行调整。例如，在一些要求快速响应的工业巡检场景中，机器人在安全区域可以以较高速度行驶，接近巡检设备时则降低速度，以保证检测的准确性。
同时，还能实现多种运动模式，如直线运动、曲线运动等。对于有特殊轨迹要求的多点巡航任务，例如在一些艺术表演机器人的运动控制中，能够使机器人按照预设的曲线轨迹在多个表演点之间平滑移动，展示出复杂多样的动作。
（二）精度较高
位置精度
通过合适的传感器（如编码器等）与 Arduino 配合，能够精确控制 BLDC 电机的转动角度，从而实现高精度的位置控制。在一些高精度的工业加工设备的多点定位操作中，设备可以精确地停靠在每个加工位置（巡航点），误差可以控制在毫米甚至更小的级别，满足精密加工的要求。
速度精度
Arduino 对 BLDC 电机的速度控制精度也比较高。它可以通过精确的 PWM（脉冲宽度调制）信号调节电机的转速。例如，在一些需要精确速度控制的实验设备中，如材料性能测试平台的多点移动机构，能够以精确稳定的速度在不同测试点之间移动，保证测试结果的准确性和可重复性。
（三）可扩展性强
功能扩展
可以方便地添加其他功能模块。例如，在一个多点巡航的智能清洁机器人系统中，除了基本的运动控制模块，还可以添加传感器模块用于检测障碍物、灰尘浓度等，或者添加通信模块用于远程监控和任务调度。Arduino 的丰富接口为这些功能模块的接入提供了便利，使整个系统的功能不断扩展和完善。
设备扩展
能够轻松实现多设备协同工作。在大型的自动化生产车间，多个采用 Arduino BLDC 多点巡航控制的设备（如机器人、运输小车等）可以通过网络通信或者其他协调机制共同完成复杂的生产任务。例如，一组搬运机器人可以分工合作，按照不同的巡航点路径完成物料的装卸和运输，通过协调控制提高整个车间的生产效率。
二、应用场景
（一）工业自动化
自动生产线物料搬运
在工业生产线上，物料需要在多个加工工位（巡航点）之间搬运。Arduino 控制 BLDC 电机驱动的搬运设备（如自动导引车 AGV 或传送带）可以按照预设的顺序和路径在各个工位之间穿梭，确保物料及时准确地供应到每个加工环节。例如，在汽车制造生产线中，发动机零部件在不同的加工机床之间移动，Arduino BLDC 的多点巡航控制可以提高物料搬运的效率和准确性，减少生产延误。
工业设备巡检
用于对工业设备进行定期巡检。机器人或巡检车可以通过 Arduino 控制 BLDC 电机，在多个设备关键部位（巡航点）之间移动，检查设备的运行状态、温度、压力等参数。在化工生产工厂中，巡检机器人可以沿着管道系统、反应釜等设备的关键巡检点进行巡航，及时发现潜在的安全隐患，如泄漏、异常振动等，保障生产的安全和稳定。
（二）智能仓储物流
仓库货物存储与提取
智能仓储系统中的货架存取设备（如堆垛机）可以利用 Arduino BLDC 的多点巡航控制。它可以在仓库的不同货架位置（巡航点）之间移动，准确地存放和提取货物。例如，在电商仓库中，货物存储位置多样，堆垛机通过精确的多点巡航控制，能够快速响应订单，将货物从存储位置取出并送到发货区，提高仓储物流的运作效率。
仓库盘点
在仓库盘点工作中，自动盘点设备可以在仓库的各个货架区域（巡航点）之间移动，扫描货物标签或统计货物数量。Arduino 控制 BLDC 电机的精度和灵活性可以确保盘点设备准确地遍历每个盘点区域，减少盘点误差，提高仓库管理的准确性。
（三）智能服务与设施管理
智能清洁
智能清洁机器人可以在室内环境的多个清洁区域（巡航点）之间移动，如房间的各个角落、走廊等。Arduino 控制 BLDC 电机实现其清洁路径规划，使机器人能够高效地完成清洁任务。例如，在写字楼的清洁工作中，清洁机器人可以按照设定的巡航点顺序，在不同的办公室、公共区域之间移动，进行吸尘、拖地等清洁操作。
设施维护与巡检
对于大型建筑物内的设施（如电梯、空调系统等）维护和巡检，自动巡检设备可以通过 Arduino BLDC 的多点巡航控制在各个设施位置（巡航点）之间移动。在商业综合体中，巡检设备可以定期检查电梯轿厢、机房、空调机房等关键设施的运行情况，保障建筑物内设施的正常运行。
三、需要注意的事项
（一）硬件连接与配置
电机驱动电路
BLDC 电机的驱动需要合适的驱动电路，在连接 Arduino 和电机驱动电路时，要确保电路的稳定性和可靠性。例如，需要注意驱动电路的功率匹配，避免因功率不足导致电机无法正常运行，或者因功率过大损坏 Arduino。同时，要正确连接电机的相线和信号线，防止电机反转或失控等情况。
传感器选型与连接
根据多点巡航控制的精度要求选择合适的传感器。如需要高精度的位置控制时，应选择分辨率高的编码器。在连接传感器时，要注意信号的传输方式和接口兼容性。例如，有些传感器采用 SPI 接口，有些采用 I2C 接口，需要正确配置 Arduino 的引脚和通信协议，确保数据的正常传输。
（二）程序设计与算法优化
路径规划算法
选择合适的路径规划算法是实现高效多点巡航控制的关键。例如，A * 算法适用于已知地图环境下的最优路径搜索，但对于动态变化的环境可能需要进行改进。在程序设计中，要考虑算法的复杂度和实时性要求，避免路径规划时间过长导致巡航效率降低。
同时，要考虑避障功能。在巡航过程中可能会遇到障碍物，需要在路径规划算法中加入避障策略，如基于传感器检测的动态路径调整算法，确保设备能够安全地到达各个巡航点。
电机控制算法优化
对于 BLDC 电机的控制，需要优化控制算法以提高电机的性能。如采用 PID（比例 - 积分 - 微分）控制算法时，要合理调整参数，以实现电机的快速响应和稳定运行。在多点巡航控制中，电机频繁启停和变速，合适的控制算法可以减少电机的振动和磨损，延长电机的使用寿命。
（三）系统稳定性与安全性
电磁兼容性
BLDC 电机在运行过程中会产生电磁干扰，可能会影响 Arduino 和其他电子设备的正常运行。因此，在系统设计时要考虑电磁兼容性。可以采用屏蔽线连接电机和控制器，对关键电子设备进行电磁屏蔽等措施，减少电磁干扰的影响。
故障检测与处理
要建立完善的故障检测和处理机制。在多点巡航过程中，可能会出现电机故障、传感器故障、通信故障等多种情况。例如，当电机编码器出现故障时，可能会导致位置控制失效。Arduino 需要能够及时检测到这些故障，并采取相应的措施，如停止电机运行、发出警报等，以确保系统的安全性和稳定性。
1、基础多点巡航控制
#include <Servo.h>
Servo motor; // 控制 BLDC 电机的伺服对象
const int motorPin = 9; // 电机控制引脚
const int numPoints = 5; // 巡航点数量
int waypoints[numPoints][2] = { {0, 0}, {30, 0}, {30, 30}, {0, 30}, {0, 0} }; // 巡航点坐标
int currentPoint = 0; // 当前巡航点索引
void setup() {
motor.attach(motorPin);
Serial.begin(9600);
}
void loop() {
moveTo(waypoints[currentPoint][0], waypoints[currentPoint][1]);
currentPoint = (currentPoint + 1) % numPoints; // 更新当前点索引
delay(2000); // 在每个点停留 2 秒
}
void moveTo(int x, int y) {
// 这里实现电机控制逻辑，假设直接将 x、y 映射到电机速度
int motorSpeedX = map(x, 0, 100, 0, 180);
int motorSpeedY = map(y, 0, 100, 0, 180);
motor.write(motorSpeedX); // 控制电机
Serial.print("Moving to: X=");
Serial.print(x);
Serial.print(", Y=");
Serial.println(y);
delay(1000); // 等待电机移动到目标位置
}
案例 2：带有加速度控制的多点巡航
#include <Servo.h>
Servo motor;
const int motorPin = 9;
const int numPoints = 3;
int waypoints[numPoints][2] = { {0, 0}, {50, 50}, {0, 100} };
int currentPoint = 0;
int currentSpeed = 0;
void setup() {
motor.attach(motorPin);
Serial.begin(9600);
}
void loop() {
moveTo(waypoints[currentPoint][0], waypoints[currentPoint][1]);
currentPoint = (currentPoint + 1) % numPoints; // 更新当前点索引
delay(2000); // 在每个点停留 2 秒
}
void moveTo(int x, int y) {
// 控制加速度
for (int speed = 0; speed <= 180; speed += 10) {
motor.write(speed); // 控制电机速度
Serial.print("Accelerating to speed: ");
Serial.println(speed);
delay(100);
}
// 停止电机
motor.write(0);
delay(1000); // 停止后等待
}
3、多点巡航带有路径平滑处理
#include <Servo.h>
Servo motor;
const int motorPin = 9;
const int numPoints = 4;
int waypoints[numPoints][2] = { {0, 0}, {40, 20}, {80, 80}, {100, 100} };
int currentPoint = 0;
void setup() {
motor.attach(motorPin);
Serial.begin(9600);
}
void loop() {
moveToSmooth(waypoints[currentPoint][0], waypoints[currentPoint][1]);
currentPoint = (currentPoint + 1) % numPoints; // 更新当前点索引
delay(2000); // 在每个点停留 2 秒
}
void moveToSmooth(int x, int y) {
int startX = waypoints[currentPoint][0];
int startY = waypoints[currentPoint][1];
for (int step = 0; step <= 100; step++) {
int newX = startX + (x - startX) * step / 100;
int newY = startY + (y - startY) * step / 100;
int motorSpeedX = map(newX, 0, 100, 0, 180);
motor.write(motorSpeedX); // 控制电机
Serial.print("Moving to smooth: X=");
Serial.print(newX);
Serial.print(", Y=");
Serial.println(newY);
delay(20);
}
motor.write(0); // 停止电机
}
要点解读
基础巡航控制: 案例 1 展示了简单的多点巡航控制，通过定义多个巡航点并依次移动到这些点，实现基本的路径跟踪。
加速度控制: 案例 2 在基础巡航控制的基础上，引入了加速度控制。通过逐步增加电机的速度，模拟加速特性，使巡航更加平滑。
路径平滑处理: 案例 3 通过线性插值实现了路径平滑处理。在移动到每个巡航点时，逐步更新位置，确保移动过程中的平滑过渡，避免突兀的速度变化。
电机控制: 在所有案例中，使用 Servo 库控制 BLDC 电机的速度。通过将目标位置映射到电机的控制信号，确保电机能够准确移动到指定位置。
延迟与反馈: 每次移动后都有适当的延迟，以便电机有时间到达目标位置。通过串口输出实时反馈，方便调试和监控系统状态。
可扩展性: 这些程序可以根据需求进行扩展，例如增加更多的巡航点、调整加速度控制策略或实现更复杂的路径规划算法，以适应不同的应用场景。
4、简单的多点巡航控制
#include <Servo.h>
Servo motor;
const int numPoints = 5; // 巡航点数量
int points[numPoints] = {0, 45, 90, 135, 180}; // 巡航点角度
int currentPoint = 0;
void setup() {
Serial.begin(115200);
motor.attach(9); // 将电机控制引脚连接到数字引脚9
Serial.println("多点巡航控制已启动");
}
void loop() {
// 移动到当前巡航点
moveToPoint(points[currentPoint]);
currentPoint = (currentPoint + 1) % numPoints; // 循环到下一个巡航点
delay(2000); // 等待2秒钟到达下一个点
}
void moveToPoint(int angle) {
Serial.print("移动到角度: ");
Serial.println(angle);
motor.write(angle); // 移动到指定角度
delay(1000); // 等待电机移动到指定角度
}
要点解读
巡航点定义：定义多个巡航点（角度），以实现多点控制。
循环访问：使用currentPoint变量循环访问巡航点，实现无缝巡航。
延迟控制：在电机移动到目标角度后，设置延迟以允许充分的移动时间。
动态反馈：通过串口输出当前移动的角度，便于监控。
5、基于传感器的动态多点巡航控制
#include <Servo.h>
Servo motor;
const int numPoints = 5; // 巡航点数量
int points[numPoints] = {0, 30, 60, 90, 120}; // 巡航点角度
int currentPoint = 0;
void setup() {
Serial.begin(115200);
motor.attach(9);
Serial.println("基于传感器的多点巡航控制已启动");
}
void loop() {
// 获取传感器数据（假设为模拟输入）
int sensorValue = analogRead(A0);
int mappedValue = map(sensorValue, 0, 1023, 0, 180); // 将传感器值映射到电机角度
// 移动到当前巡航点或根据传感器值动态调整
if (currentPoint < numPoints) {
moveToPoint(points[currentPoint]);
currentPoint++;
} else {
moveToPoint(mappedValue); // 根据传感器值调整角度
}
delay(2000); // 等待2秒钟到达下一个点
}
void moveToPoint(int angle) {
Serial.print("移动到角度: ");
Serial.println(angle);
motor.write(angle);
delay(1000); // 等待电机移动到指定角度
}
要点解读
传感器反馈：通过传感器（模拟输入）获取动态值，用于调整电机角度。
动态调整：在巡航点之后，根据传感器值实时调整电机位置，实现更灵活的控制。
映射函数：使用map函数将传感器值转换为电机角度，以适应不同的输入范围。
延迟控制：确保电机有足够时间移动到目标位置。
6、带有状态指示的多点巡航控制
#include <Servo.h>
Servo motor;
const int numPoints = 5; // 巡航点数量
int points[numPoints] = {0, 30, 60, 90, 120}; // 巡航点角度
int currentPoint = 0;
void setup() {
Serial.begin(115200);
motor.attach(9);
Serial.println("带状态指示的多点巡航控制已启动");
}
void loop() {
// 移动到当前巡航点
moveToPoint(points[currentPoint]);
Serial.print("已到达巡航点: ");
Serial.println(points[currentPoint]);
currentPoint = (currentPoint + 1) % numPoints; // 循环到下一个巡航点
delay(2000); // 等待2秒钟到达下一个点
}
void moveToPoint(int angle) {
Serial.print("移动到角度: ");
Serial.println(angle);
motor.write(angle); // 移动到指定角度
delay(1000); // 等待电机移动到指定角度
}
要点解读
状态指示：在每次到达巡航点后，输出到达的巡航点信息，便于实时监控。
循环访问：通过currentPoint变量实现对巡航点的循环访问，确保电机能够依次到达每个点。
延迟控制：设置适当的延迟，确保电机有足够时间完成移动。
简洁设计：代码结构清晰，易于理解和扩展。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
