使用altium designer绘制PCB时，若过孔需要做盖油处理，该如何设计呢？
AD选中所有的via，然后批量将所有via的Top和Bottom的tented 选项勾上，转换出的gerber就不会过孔开窗了。

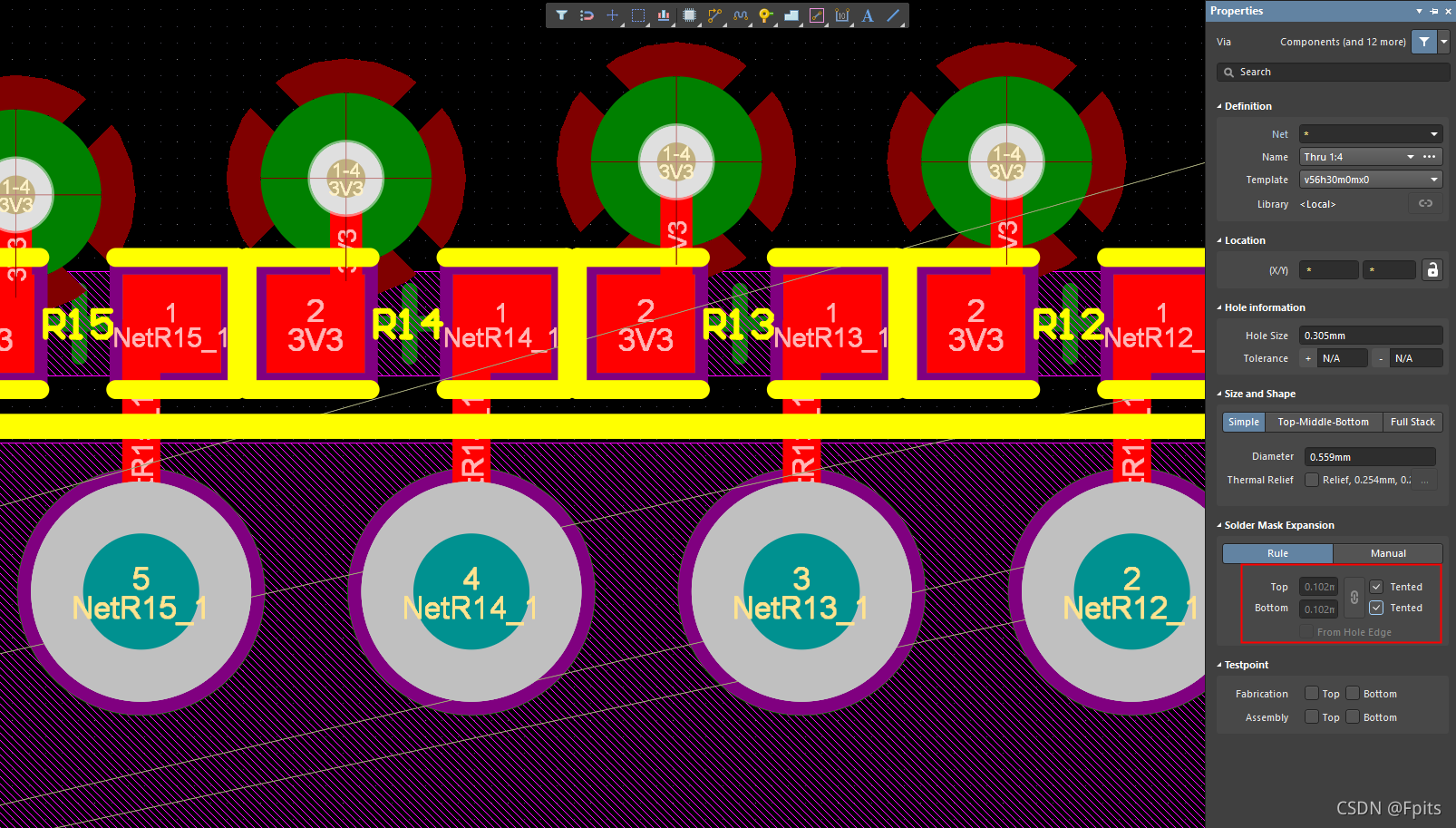

如图：
