IEEE802 网络技术规格

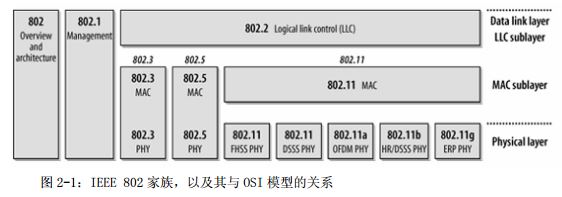

IEEE802家族是一系类局域网（ LAN）技术规范组成，802.11是其中之一。下图是802在OSI参考模型中层次
在这里插入图片描述
可以看到802规格核心下一层和二层即物理层（physical）和数据链路层（data link），数据链路层包涵逻辑链路控制子层（LLC）和媒体访问控制（MAC），802系类中的个别规范是点号后的1位定义的，如802.3是CSMA/CD规范，802.5是Token Ring规范，802.2则是LLC规范，供所有底层局域网使用，802网络的管理功能规范与802.1中，而802.1的范围涵盖桥接（802.1D）以及虚拟局域网（802.1Q）

MAC（media access control）

MAC是一组用以决定如何访问介质与传输数据的规则。
MAC有三大功能：
1、决定节点何时发送数据包
2、将数据帧发送到物理层，然后发送到物理链路。
3、从物理层接收数据帧，然后送给网络层处理。
最重要的是第一点。对于有线以太网802.3采用的CSMA/CD规范，802.11采用的则是CSMA/CA规范
这里是这CSMA/CD和CSMA/CA区别https://www.cnblogs.com/wgwyanfs/p/7298527.html

LLC（Logical Link Control）

逻辑链路控制子层是由802.2所规范，可以供所有底层局域网使用，所以可以说802.11是令一种可以用802.2/LLC封装的链路层，因为802.11基本规格涵盖了802.11MAC以及物理层。

PHY（physical）

802.11基本规格有2种phy

跳频展频（frequency-hopping spread-spectrum ，简称 FHSS ）
直接序列展频（direct-sequence spread-spectrum，简称 DSSS）
后来改版又加入了其他phy
高速直接序列展频（HR/DSSS）物理层，802.11b
正交分频多工（orthogonal frequency division multiplexing，简称 OFDM），802.11a
802.11g, OFDM以便提升连接速度,但同时也能够回溯相容于802.11b

PHY的进一步划分

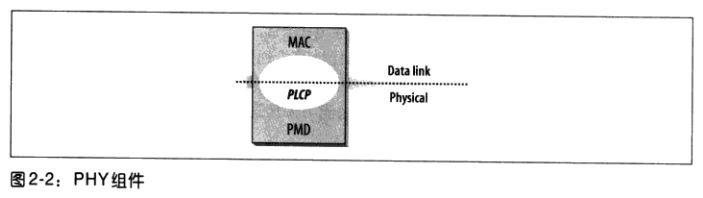

对于无线电波的phy，802.11把phy划分成2个组建，

物理层会聚过程（Physical Layer Convergence Procedure，简称 PLCP），负责将 MAC 帧映射到传输介质；
物理媒体相关（Physical Medium Dependent，简称 PMD），负责传送这些帧，PLCP横跨MAC和PHY，如下图

802.11相关术语及其设计

802.11LAN主要包含4个组件
在这里插入图片描述
工作站（Station）
是指配备无线网络接口的计算设备。

接入点（Access Point）
802.11 网络所使用的帧必须经过转换，方能被传递至其他不同类型的网络。具备无线至有线( wireless-to-wired)桥接功能的设备称为接入点（access point，简称 AP）

无线媒介（Wireless medium)
802.11 标准以无线介质（Wireless medium）在工作站之间传递帧。

分布式系统（Distribution system)
当几部基站串连以覆盖较大区域时，彼此之间必须相互通信，才能够掌握移动式工作站的行踪。而传输系统(distribution system )属于 802.11 的逻辑元件，负责将帧（frame）转送至目的地。

网络类型

基本服务集（basic service set 简称BSS）802.11网络的基本元件（building block），由一组彼此通信的工作站所构成.工作站之间的通信，在某个模糊地带进行，称为基本服务区域(basic service area)
BSS有2类

独立型网络基本服务组合
独立式基本服务组合（independent BSS，简称 IBSS）。在 IBSS 中，工作站彼此可以直接通信，两者问的距离必须在可以直接通信的范围内。最低限度的 802.11 网络，是由两部工作站所组成的 IBSS。IBSS 有时被称为特设 BSS（ad hoc BSS）或特设网络（ad hoc network）。
基础型基本服务组合
基础型基本服务组合（为了避免混淆，不可将 infrastructure BSS 简称为 IBSS）。判断是否为基础型网络，只要检视是否有基站（AP）参与其中。基站负责基础型网络所有的传输，包括同一服务区域中所有行动节点之间的通信。

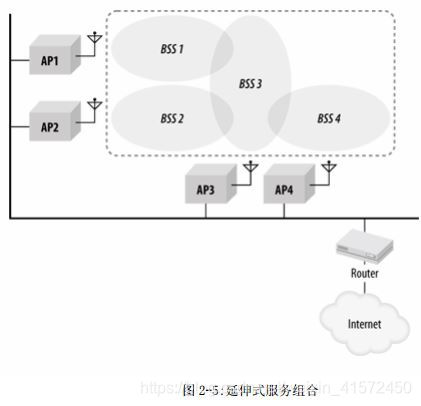

扩展服务区域ESS

由于BSS服务范围小，则可以把几个BSS串连为扩展式服务组合（extended service set ESS），用这个扩展的无线网络的覆盖
更大的区域，所谓 ESS 就是利用骨干网络将几个BSS在扩展一起。所有位于同一个 ESS 的基站BSS将会使用相同的服务组合识别码（set identifier，简称 SSID），那么这个ESS的扩展服务集标识符ESSID（Extended Service Set Identifier）就是SSID
在这里插入图片描述
