本文介绍了链路层相关知识。其主要目的是为IP、ARP、RARP模块收发数据。以太网帧结构包含目的和源地址、类型字段、数据及帧检验序列。环回接口A类网络号127预留，常见IP为127.0.0.1。不同传输介质有MTU限制，超MTU时IP需分片。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

链路层的主要目的
  1. 为IP模块发送和接收IP数据报
  2. 为ARP模块发送ARP请求和接收ARP应答
  3. 为RARP模块发送RARP请求和接收RARP应答
链路层帧结构

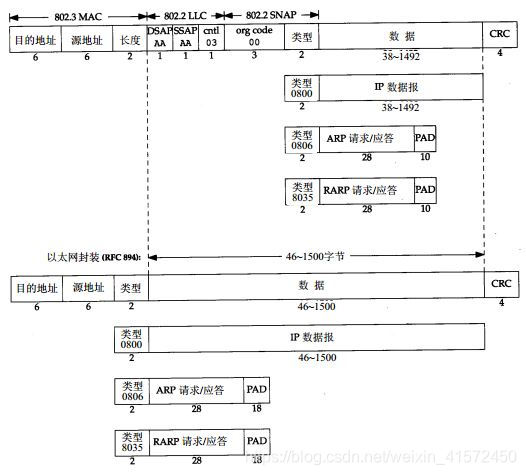

下面是以太网和IEEE802帧封装
在这里插入图片描述
书上说以太网是最常见封装格式，这里就介绍下以太网帧结构

  • 6字节目的地址和源地址，就是硬件地址；
  • 2字节类型字段用来标识后续数据类型，可以看到ARP和RARP是直接封在数据链路层的。
  • 46~1500字节数据，不够46字节需要填充
  • 4字节帧检验序列（CRC校验码）
环回接口（loopback interface）

A类网络号 1 2 7就是为环回接口预留的。根据惯例，
大多数系统把IP地址127.0.0.1分配给这个接口，并命名为localhost.

最大传输单元MTU（MaximumTransmissionUnit）

在这里插入图片描述
不同传输介质对数据帧长度都有一个限制，链路层的这个特性称作MTU，如果IP层要传输的数据比MTU大，IP就要进行分片，使它小于MTU，上图是几种不同网络媒体的MTU
