工业组态软件Intouch（单机版）入门{第三篇}

本例使用DASSIDIRECT3.0访问西门子12xxPLC，访问其余西门子PLC基本一致。

*第1步：安装DASSIDIRECT3.0软件。*这个软件很好装，安装起来也很快，装好之后，可以在SMC中看见该驱动程序（如下下图）。
下载地址：DASSIDIRECT3.0

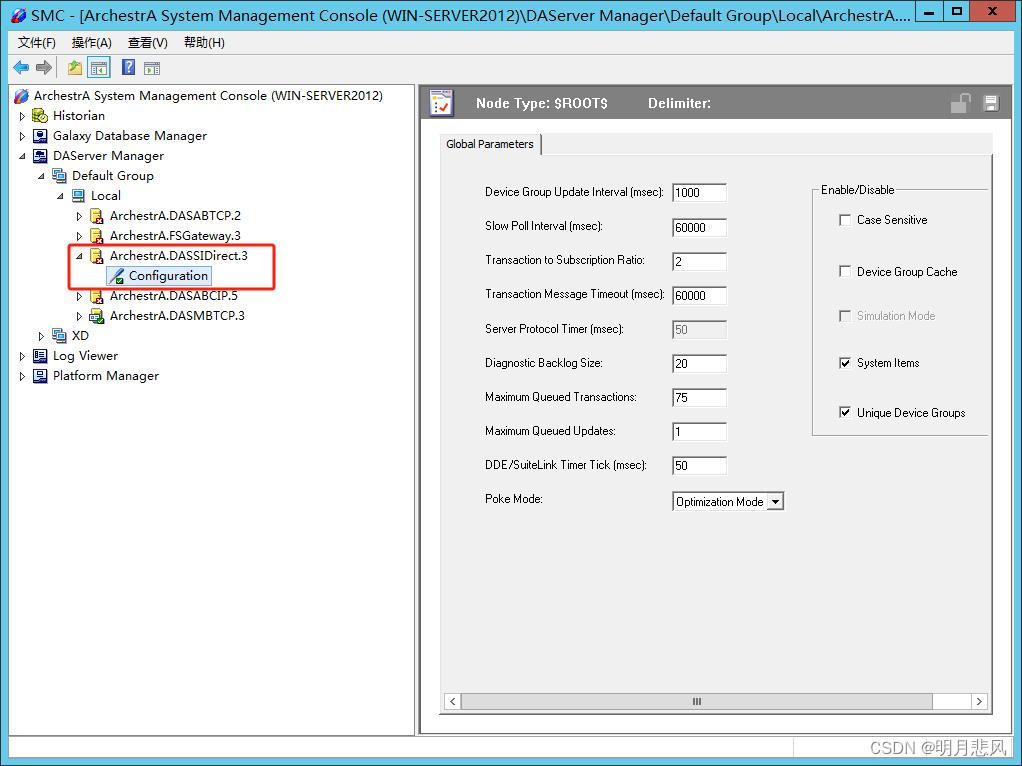

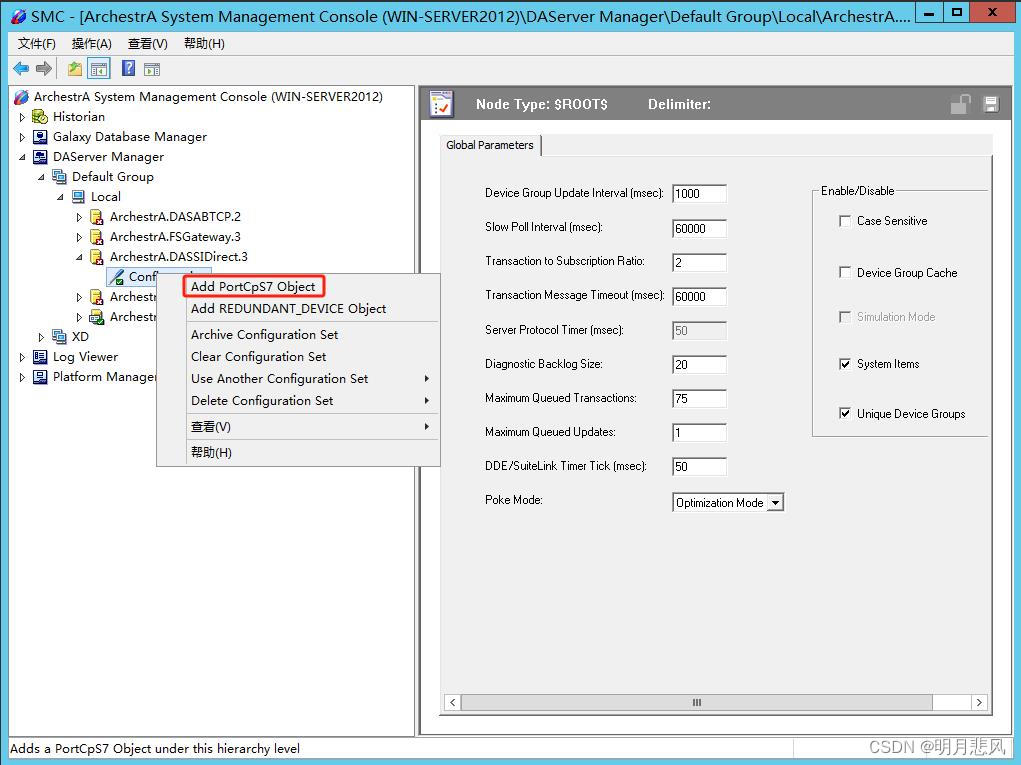

第2步：右击DASSIDirect.3下的Configuration添加一个PortCpS7 Object添加完成后我们可以给他重命名，这里我将他的名字改成 test1。

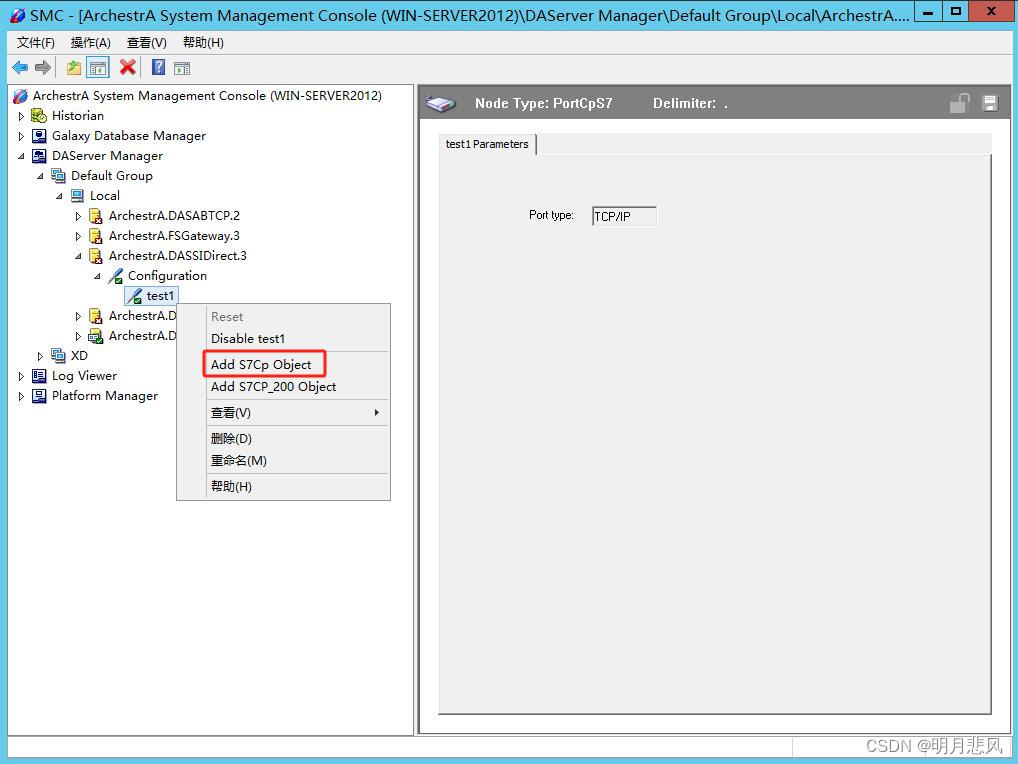

*第3步：右击test1，添加S7Cp对象。*如果是西门子200的PLC，则选择添加S7Cp_200。添加完成后，也可以重命名，这里我们将其重命名成s7_1200_1，设置完成后，开始配置对其配置。

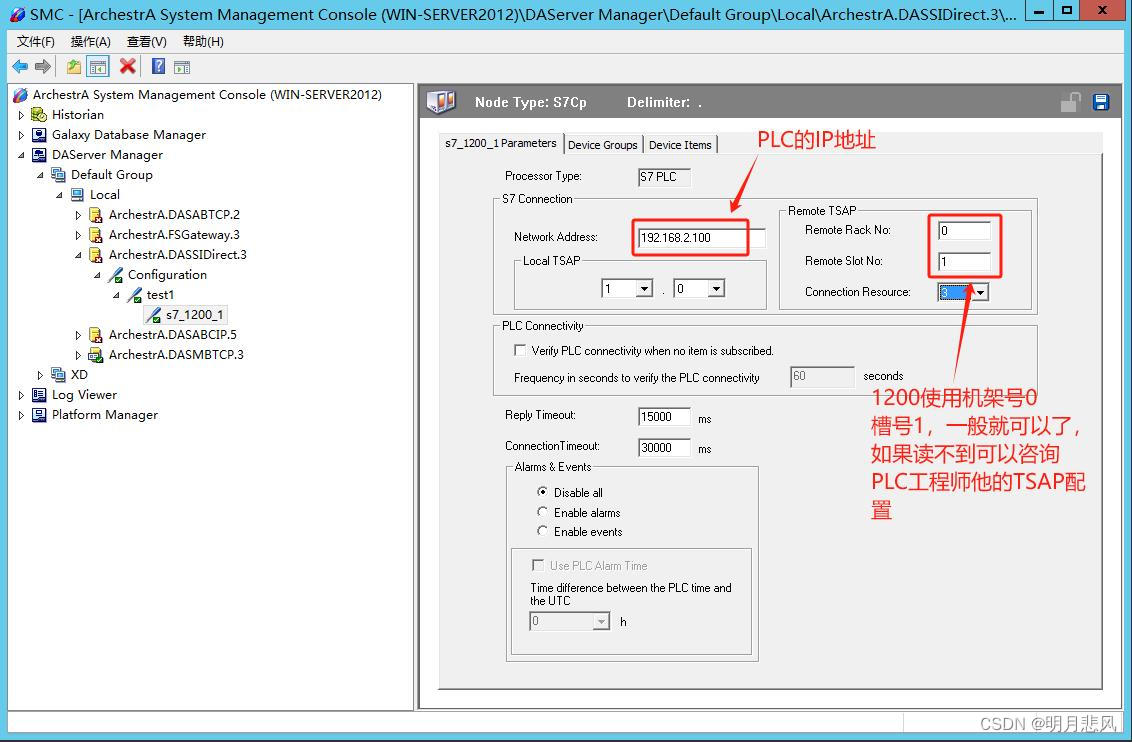

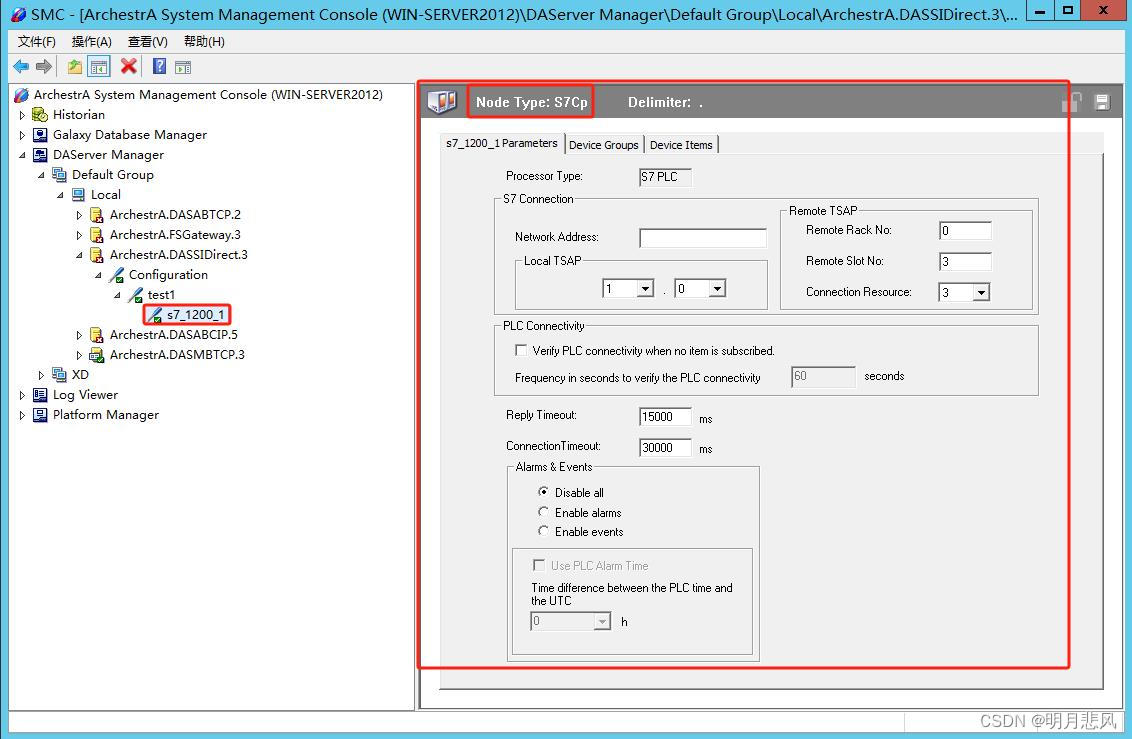

*第4步：进入S7Cp对象，进行设置。*这一步很关键，也是比较难的一步，直接决定能否和PLC通讯成功。其中，有两个地方需要设置，一：Network Address，就是PLC CPU的IP地址；其二：Remote TSAP，这个可以先用常用值测试下，比如1200一般配置为：Rack No（机架号）0、Slot No（槽位号）1。如果连不上PLC，则可以咨询PLC工程师具体配置。

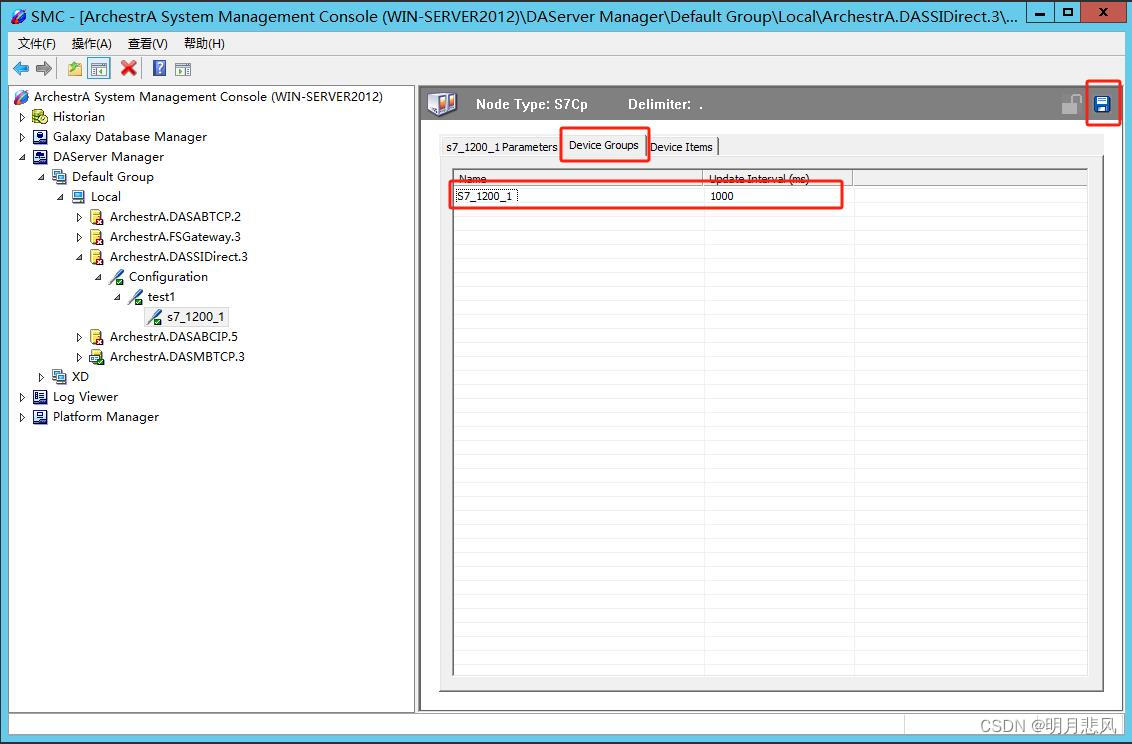

*第5步：点击上方Device Groups选项卡，设置一个TOPIC名称。*这里我们还是设置为S7_1200_1。Update Interval默认1000即可。设置完成别忘了右上角保存一下，不然配置不会生效。

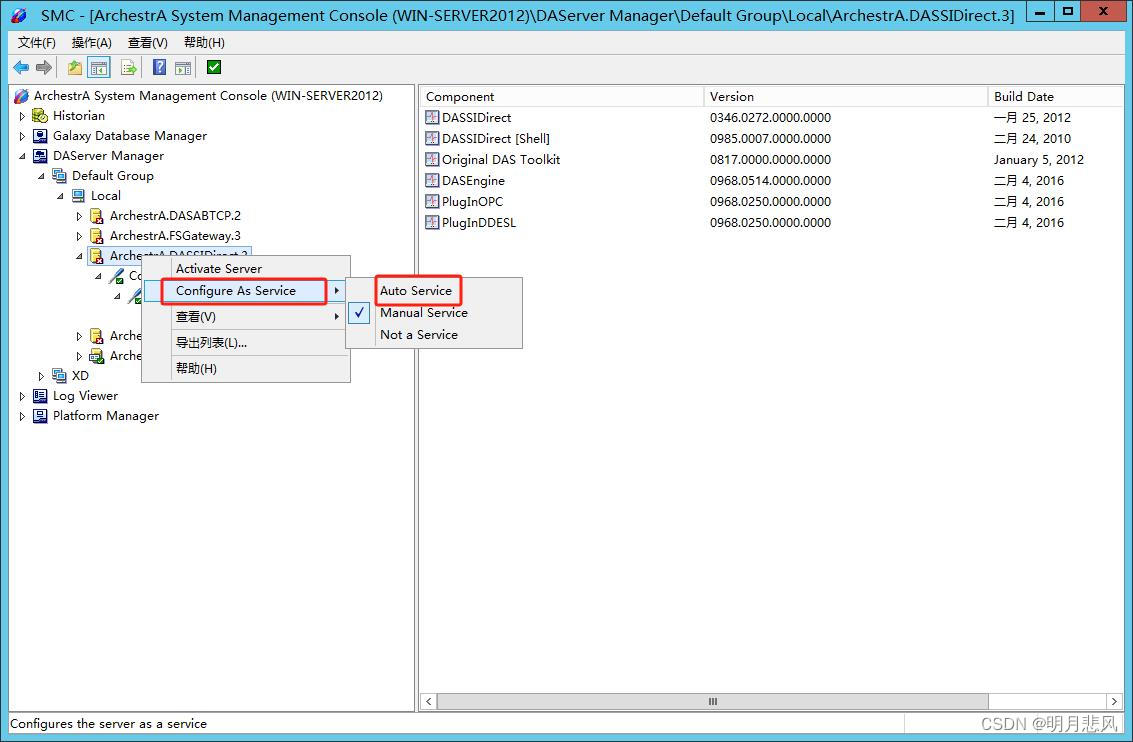

*第6步：激活驱动。*实际项目中，我们需要该驱动能够自启动。右击DASSIDIRECT.3，点击Configure As Service，选择Auto Service，即可将这个驱动设置为自动，然后再点击Activate Server，即可运行驱动。运行成功时，如下下图（图中是运行且有授权的状态，如果没有授权，则只有一个绿色的勾和绿色的箭头）。

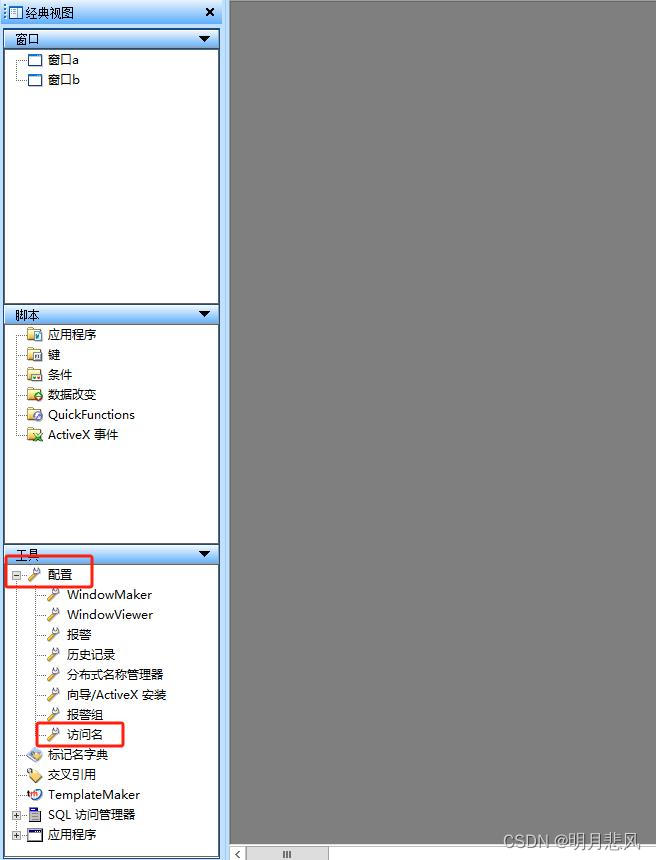

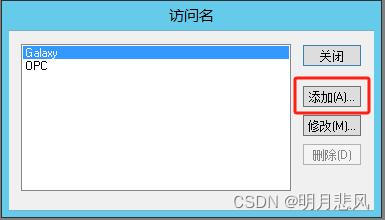

*第7步：在Intouch项目中建立访问名。*打开一个项目，左下角，展开配置，双击访问名，打开访问名配置窗口，点击添加。

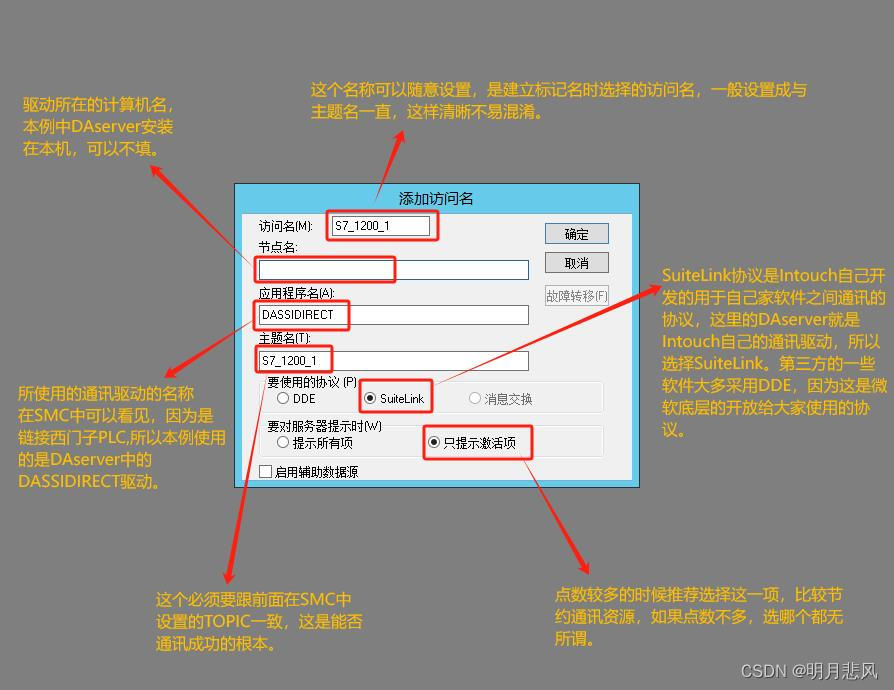

*第8步：配置访问名参数。*配置完成后，点击确定。

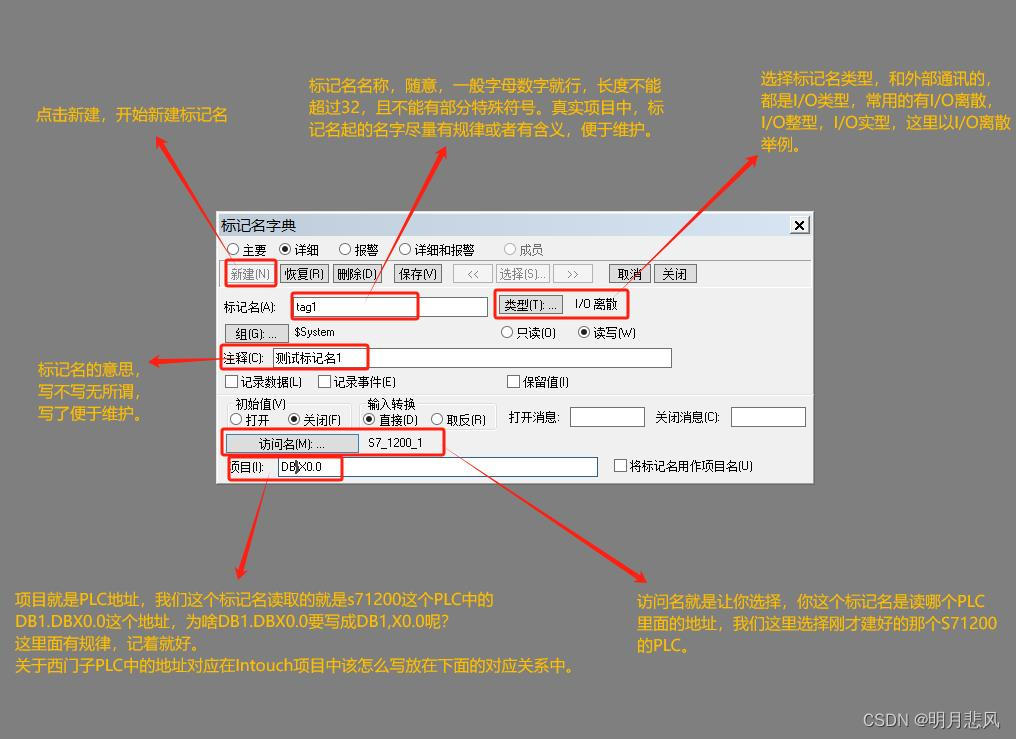

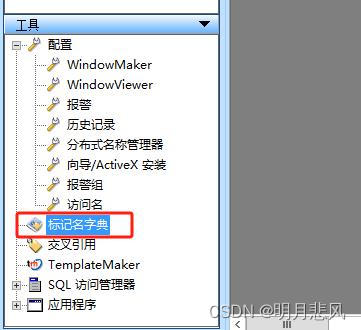

*第9步：添加标记名。*添加完成后，点击保存、关闭。这样。一个和PLC通讯的标记名就建好了，将该标记名显示到界面上，测试看看能否访问到数据。

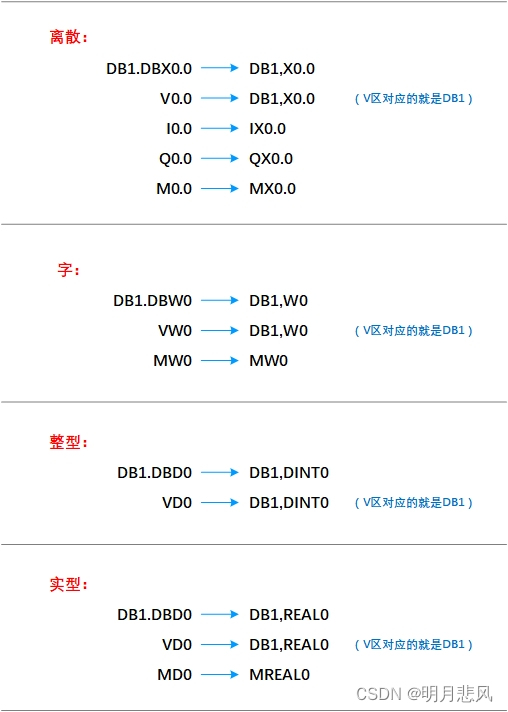

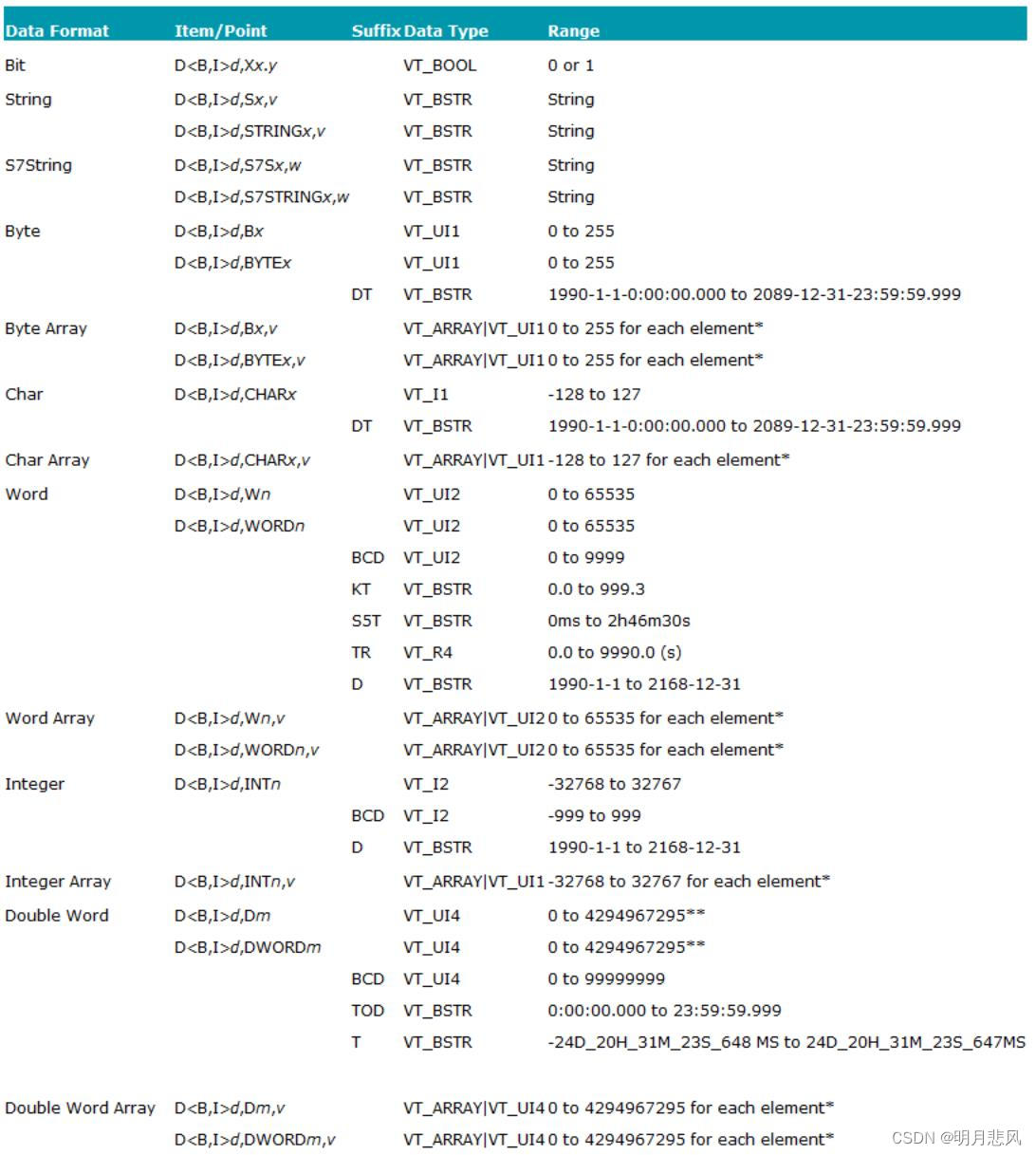

**tips1：**还有非常重要的一点就是：西门子PLC的地址写到Intouch标记名中的项目时，是怎样的一个转换关系。下面整理了一部分常用的，供大家作为参考。DASSIDIRECT官方文档里面也有，但是看着有点费劲。遇到不常用的，可以去文档里面查找。

------------------------------------------------------{第三篇结束}---------------------------------------------------------------------------------
