STM32U5XX使用RTC_Tamp实现Vbat模式下引脚控制

一、功能需求

低功耗产品仅在Vbat模式下控制引脚输入输出，为装置上电一段时间后掉电。

二、实现方案

仅电池供电，普通GPIO是无法控制的，只有RTC相关的特定引脚能实现此功能。

上图浅绿色是Vbat模式供电下能工作的模块，所以要实现该功能必须使用RTC与tamp模块。

 根据RTC框图，在tamp生效情况下，通过输出RTC_OUT1或者RTC_OUT2来生成该引脚上的电平。

三、程序设计

1.RTC配置

除了正常配置外，需配置RTC_OUT输出使能。

2.TAMP配置

输入引脚选择，TAMP_IN1~8选择其中的一个或者多个。

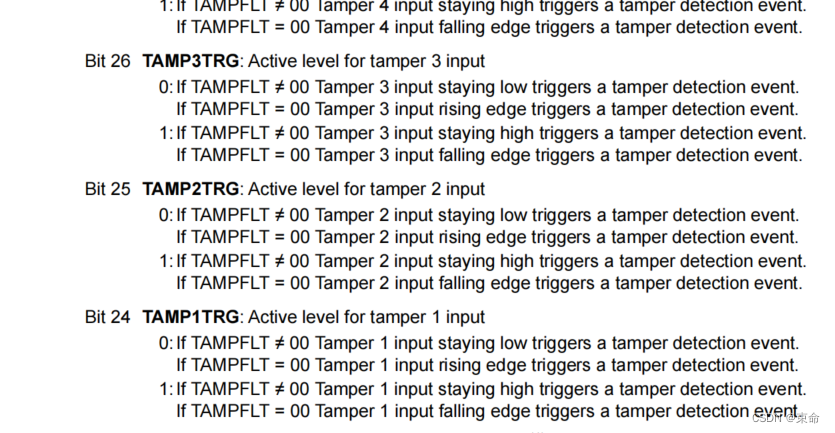

 配置触发方式，电平还是边沿。

以上是需要特别注意的配置，至于其他时钟使能，中断使能等不需要赘述。
