一、个人任务

1、流程图

2、分配个人任务方式一（直接指定办理人）

3、分配个人任务方式二（使用流程变量）

（1）部署

（2）启动并指定下一个任务的办理人

（3）查询个人任务

（4）完成事务并指定下一个任务的办理人

4、分配个人任务方式三（使用类）

（1）创建一个监听类

（2）修改流程图

5、小结

二、用户组任务

1、流程图

2、分配组任务方式一（直接指定办理人）

（1）修改流程图

（2）部署

（3）相关代码

3、分配组任务方式二（使用流程变量）

（1）修改流程图

（2）相关代码

4、分配组任务方式三（使用类）

（1）创建监听器

（2）修改流程图

（3）相关代码

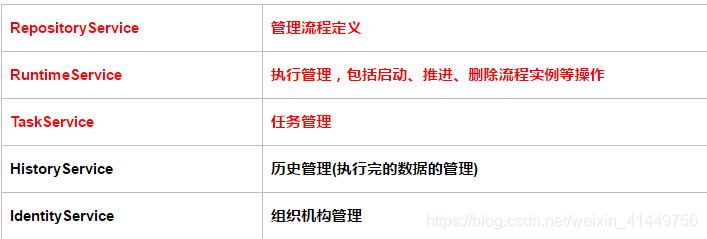

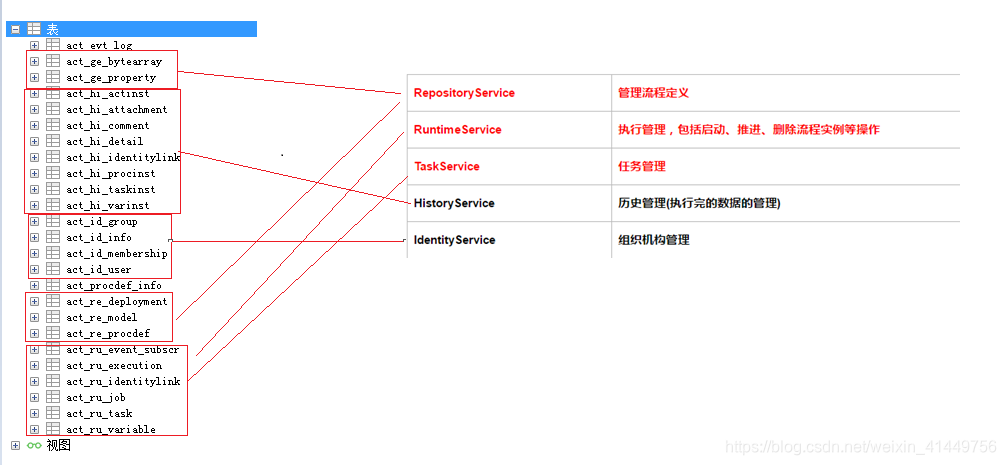

三、Activiti总结

一、个人任务

1、流程图

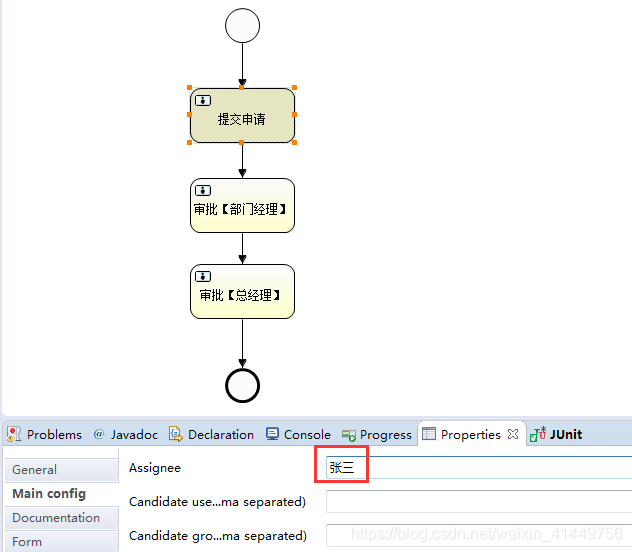

2、分配个人任务方式一（直接指定办理人）

缺点 办理人固定了，但是实际开发中，办理人是不固定的

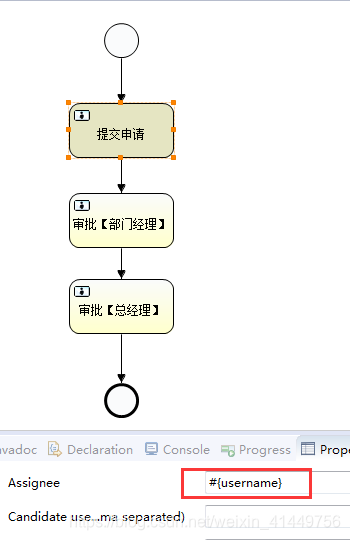

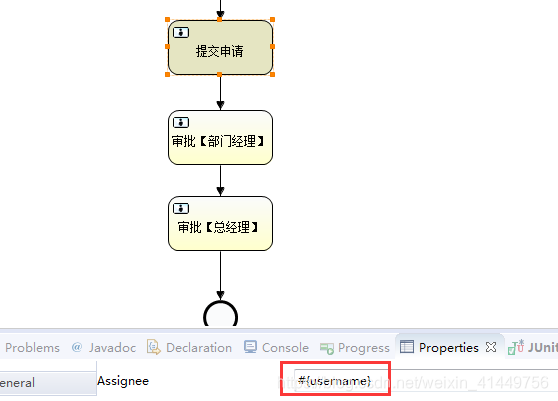

3、分配个人任务方式二（使用流程变量）

（1）部署

@Test
public void deployProcess() {
	//得到流程部署的service
	RepositoryService repositoryService = this.processEngine.getRepositoryService();
	Deployment deploy = repositoryService.createDeployment().name("请假流程001")
	.addClasspathResource("HelloWorld.bpmn.xml")
	.addClasspathResource("HelloWorld.png")
	.deploy();
	System.out.println("部署成功:流程部署ID："+deploy.getId());
}

（2）启动并指定下一个任务的办理人

/**
 * 启动流程并指定下一个任务的办理人
 */
@Test
public void startProcess() {
	RuntimeService runtimeService = this.processEngine.getRuntimeService();
	String processDefinitionKey="HelloWorld";
	Map<String,Object> variables=new HashMap<>();
	variables.put("username", "张三");
	runtimeService.startProcessInstanceByKey(processDefinitionKey,variables);
	System.out.println("流程启动成功");
}

（3）查询个人任务

/**
 * 查询任务
 */
@Test
public void findTask() {
	TaskService taskService = this.processEngine.getTaskService();
	String assignee="李四";
	List<Task> list = taskService.createTaskQuery().taskAssignee(assignee).list();
	if(null!=list&&list.size()>0) {
		for (Task task : list) {
			System.out.println("任务ID:"+task.getId());
			System.out.println("流程实例ID:"+task.getProcessInstanceId());
			System.out.println("执行实例ID:"+task.getExecutionId());
			System.out.println("流程定义ID:"+task.getProcessDefinitionId());
			System.out.println("任务名称:"+task.getName());
			System.out.println("任务办理人:"+task.getAssignee());
			System.out.println("################################");
		}
	}
}

（4）完成事务并指定下一个任务的办理人

/**
 * 办理任务
 */
@Test
public void completeTask() {
	TaskService taskService = this.processEngine.getTaskService();
	String taskId="12505";
	Map<String,Object> variables=new HashMap<>();
	variables.put("username", "李四");
	taskService.complete(taskId,variables);
	System.out.println("任务完成");
}

4、分配个人任务方式三（使用类）

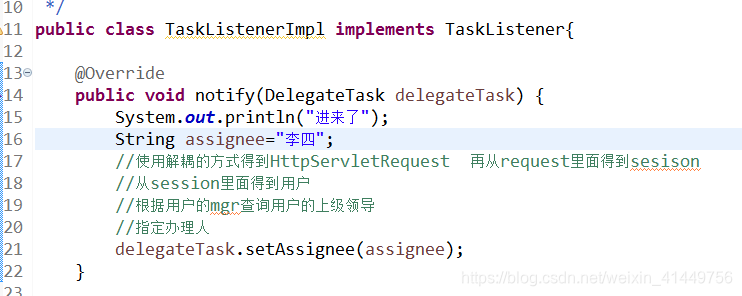

（1）创建一个监听类

作用：当任务到达相应的节点时，会触发监听，让监听器去指定下个任务的办理人

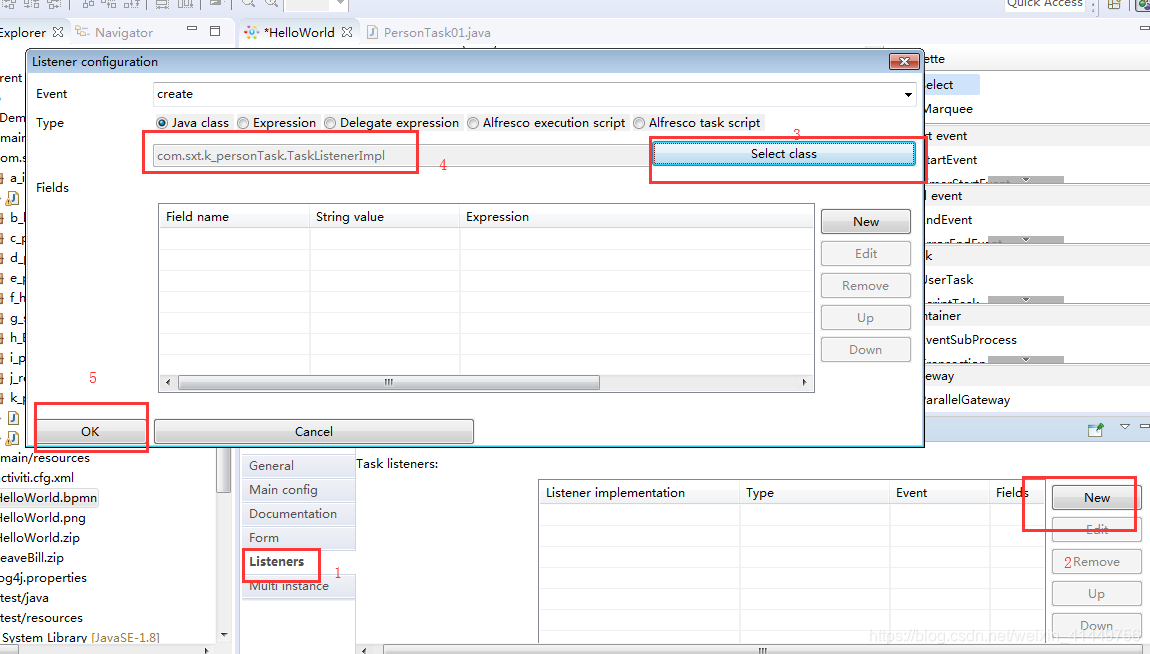

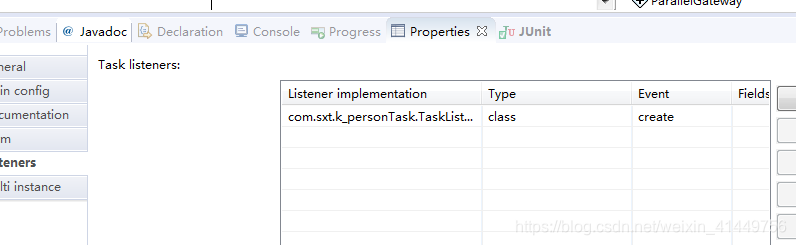

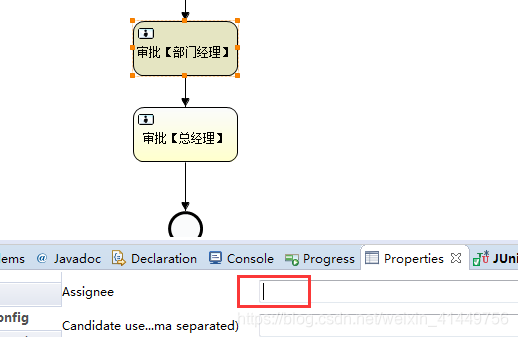

（2）修改流程图

5、小结

个人任务及三种分配方式：

    1，在taskProcess.bpmn中直接写 assignee=“张三丰"

    2，在taskProcess.bpmn中写 assignee=“#{userID}”，变量的值要是String的。

         使用流程变量指定办理人

    3，使用TaskListener接口，要使类实现该接口，在类中定义，

         delegateTask.setAssignee(assignee);指定个人任务的办理人

二、用户组任务

1、流程图

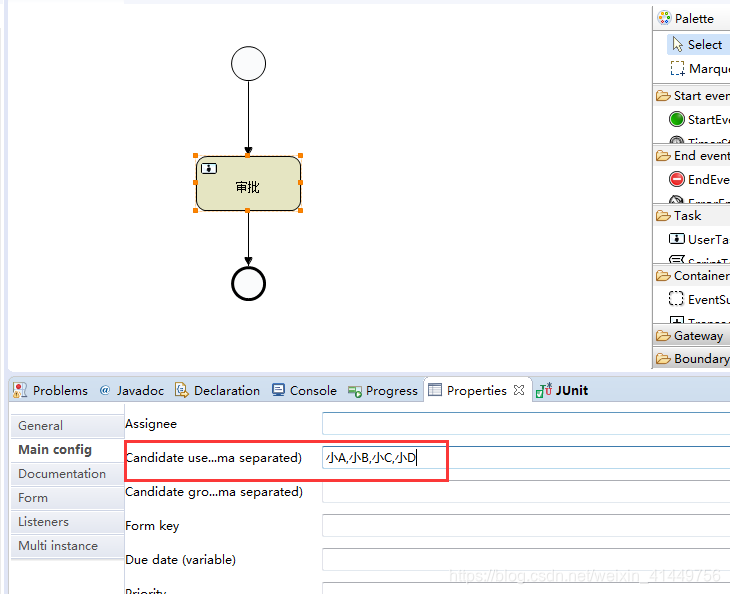

2、分配组任务方式一（直接指定办理人）

（1）修改流程图

（2）部署

@Test
public void deployProcess() {
	// 得到流程部署的service
	RepositoryService repositoryService = this.processEngine.getRepositoryService();
	Deployment deploy = repositoryService.createDeployment().name("请假流程001").addClasspathResource("HelloWorld.bpmn.xml")
			.deploy();
	System.out.println("部署成功:流程部署ID：" + deploy.getId());
}

（3）相关代码

/**
 * 组任务使用流程变量去设置
 */
public class GroupTask01 {

	// 得到流程引擎
	private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	@Test
	public void deployProcess() {
		// 得到流程部署的service
		RepositoryService repositoryService = this.processEngine.getRepositoryService();
		Deployment deploy = repositoryService.createDeployment().name("请假流程001").addClasspathResource("HelloWorld.bpmn")
				.addClasspathResource("HelloWorld.png").deploy();
		System.out.println("部署成功:流程部署ID：" + deploy.getId());
	}

	/**
	 * 启动流程
	 */
	@Test
	public void startProcess() {
		RuntimeService runtimeService = this.processEngine.getRuntimeService();
		String processDefinitionKey = "HelloWorld";
		runtimeService.startProcessInstanceByKey(processDefinitionKey);
		System.out.println("流程启动成功");
	}

	/**
	 * 查询组任务
	 */
	@Test
	public void findGroupTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String candidateUser = "小B";
		List<Task> list = taskService.createTaskQuery().taskCandidateUser(candidateUser).list();
		if (null != list && list.size() > 0) {
			for (Task task : list) {
				System.out.println("任务ID:" + task.getId());
				System.out.println("流程实例ID:" + task.getProcessInstanceId());
				System.out.println("执行实例ID:" + task.getExecutionId());
				System.out.println("流程定义ID:" + task.getProcessDefinitionId());
				System.out.println("任务名称:" + task.getName());
				System.out.println("任务办理人:" + task.getAssignee());
				System.out.println("################################");
			}
		}
	}

	/**
	 * 查询任务
	 */
	@Test
	public void findTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String assignee = "小A";
		List<Task> list = taskService.createTaskQuery().taskAssignee(assignee).list();
		if (null != list && list.size() > 0) {
			for (Task task : list) {
				System.out.println("任务ID:" + task.getId());
				System.out.println("流程实例ID:" + task.getProcessInstanceId());
				System.out.println("执行实例ID:" + task.getExecutionId());
				System.out.println("流程定义ID:" + task.getProcessDefinitionId());
				System.out.println("任务名称:" + task.getName());
				System.out.println("任务办理人:" + task.getAssignee());
				System.out.println("################################");
			}
		}
	}

	/**
	 * 任务拾取
	 */
	@Test
	public void claim() {
		String taskId="2504";
		TaskService taskService = this.processEngine.getTaskService();
		taskService.claim(taskId, "小A");
		System.out.println("任务拾取成功");
	}
	/**
	 * 任务回退
	 */
	@Test
	public void claimBack() {
		String taskId="2504";
		TaskService taskService = this.processEngine.getTaskService();
		taskService.setAssignee(taskId, null);
		System.out.println("任务回退成功");
	}

    //5 查询组任务成员列表
    @Test
    public void findGroupUser(){
        String taskId = "2504";
        List<IdentityLink> list = processEngine.getTaskService()//
                        .getIdentityLinksForTask(taskId);
         //List<IdentityLink> list = processEngine.getRuntimeService()//
        //                .getIdentityLinksForProcessInstance(instanceId);
        for(IdentityLink identityLink:list ){
            System.out.println("userId="+identityLink.getUserId());
            System.out.println("taskId="+identityLink.getTaskId());
            System.out.println("piId="+identityLink.getProcessInstanceId());
            System.out.println("TYPE="+identityLink.getType());
            System.out.println("######################");
        }
    }

	/**
	 * 办理任务
	 */
	@Test
	public void completeTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String taskId = "5002";
		taskService.complete(taskId);
		System.out.println("任务完成");
	}
}

3、分配组任务方式二（使用流程变量）

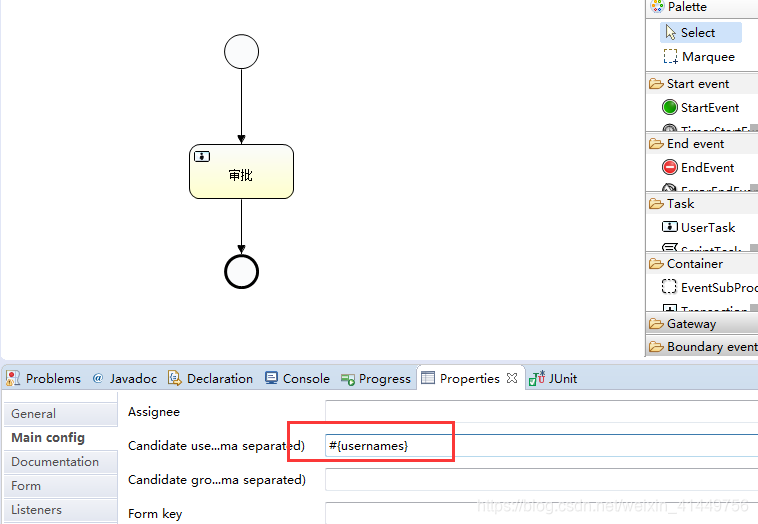

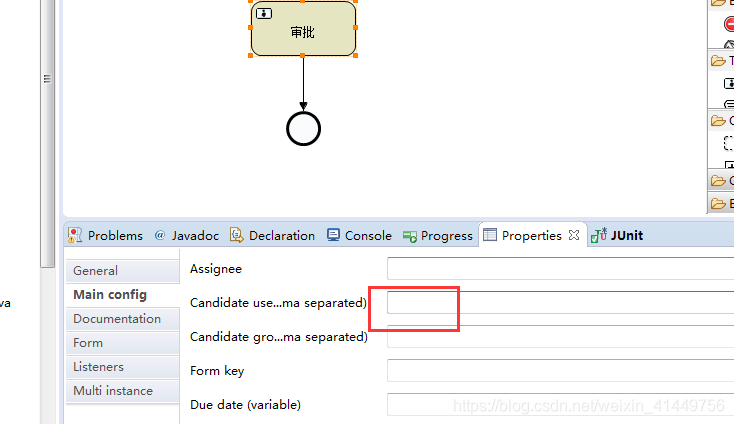

（1）修改流程图

（2）相关代码

/**
 * 组任务使用流程变量去设置
 */
public class GroupTask01 {

	// 得到流程引擎
	private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	@Test
	public void deployProcess() {
		// 得到流程部署的service
		RepositoryService repositoryService = this.processEngine.getRepositoryService();
		Deployment deploy = repositoryService.createDeployment().name("请假流程001").addClasspathResource("HelloWorld.bpmn")
				.addClasspathResource("HelloWorld.png").deploy();
		System.out.println("部署成功:流程部署ID：" + deploy.getId());
	}

	/**
	 * 启动流程
	 */
	@Test
	public void startProcess() {
		RuntimeService runtimeService = this.processEngine.getRuntimeService();
		String processDefinitionKey = "HelloWorld";
		Map<String,Object> variables=new HashMap<>();
		variables.put("usernames", "小A,小B,小C,小D");
		runtimeService.startProcessInstanceByKey(processDefinitionKey,variables);
		System.out.println("流程启动成功");
	}

	/**
	 * 查询组任务
	 */
	@Test
	public void findGroupTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String candidateUser = "小B";
		List<Task> list = taskService.createTaskQuery().taskCandidateUser(candidateUser).list();
		if (null != list && list.size() > 0) {
			for (Task task : list) {
				System.out.println("任务ID:" + task.getId());
				System.out.println("流程实例ID:" + task.getProcessInstanceId());
				System.out.println("执行实例ID:" + task.getExecutionId());
				System.out.println("流程定义ID:" + task.getProcessDefinitionId());
				System.out.println("任务名称:" + task.getName());
				System.out.println("任务办理人:" + task.getAssignee());
				System.out.println("################################");
			}
		}
	}

	/**
	 * 查询任务
	 */
	@Test
	public void findTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String assignee = "小A";
		List<Task> list = taskService.createTaskQuery().taskAssignee(assignee).list();
		if (null != list && list.size() > 0) {
			for (Task task : list) {
				System.out.println("任务ID:" + task.getId());
				System.out.println("流程实例ID:" + task.getProcessInstanceId());
				System.out.println("执行实例ID:" + task.getExecutionId());
				System.out.println("流程定义ID:" + task.getProcessDefinitionId());
				System.out.println("任务名称:" + task.getName());
				System.out.println("任务办理人:" + task.getAssignee());
				System.out.println("################################");
			}
		}
	}

	/**
	 * 任务拾取
	 */
	@Test
	public void claim() {
		String taskId="2505";
		TaskService taskService = this.processEngine.getTaskService();
		taskService.claim(taskId, "小A");
		System.out.println("任务拾取成功");
	}
	/**
	 * 任务回退
	 */
	@Test
	public void claimBack() {
		String taskId="2504";
		TaskService taskService = this.processEngine.getTaskService();
		taskService.setAssignee(taskId, null);
		System.out.println("任务回退成功");
	}

    //5 查询组任务成员列表
    @Test
    public void findGroupUser(){
        String taskId = "2504";
        List<IdentityLink> list = processEngine.getTaskService()//
                        .getIdentityLinksForTask(taskId);
         //List<IdentityLink> list = processEngine.getRuntimeService()//
        //                .getIdentityLinksForProcessInstance(instanceId);
        for(IdentityLink identityLink:list ){
            System.out.println("userId="+identityLink.getUserId());
            System.out.println("taskId="+identityLink.getTaskId());
            System.out.println("piId="+identityLink.getProcessInstanceId());
            System.out.println("TYPE="+identityLink.getType());
            System.out.println("######################");
        }
    }

	/**
	 * 办理任务
	 */
	@Test
	public void completeTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String taskId = "5002";
		taskService.complete(taskId);
		System.out.println("任务完成");
	}
}

4、分配组任务方式三（使用类）

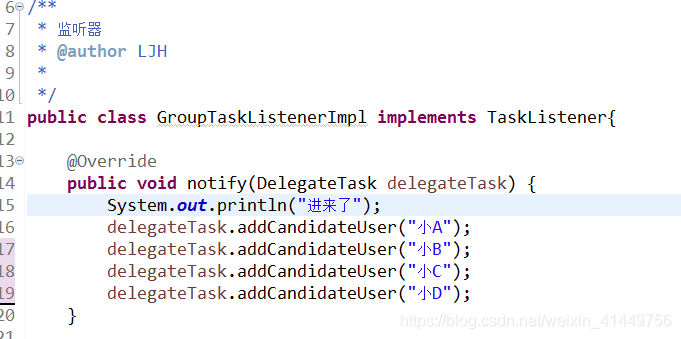

（1）创建监听器

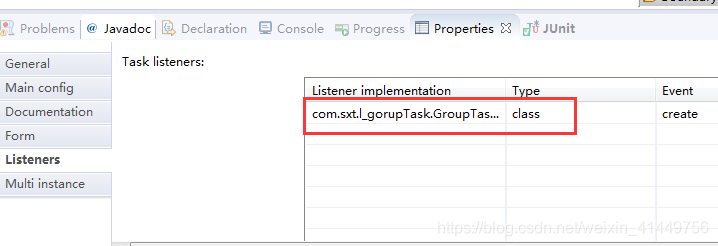

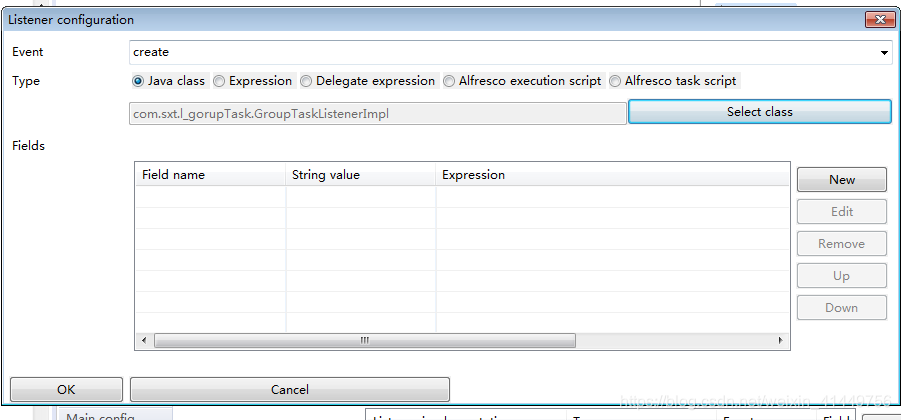

（2）修改流程图

（3）相关代码

/**
 * 组任务使用监听器去设置
 *
 * @author LJH
 *
 */
public class GroupTask01 {

	// 得到流程引擎
	private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	@Test
	public void deployProcess() {
		// 得到流程部署的service
		RepositoryService repositoryService = this.processEngine.getRepositoryService();
		Deployment deploy = repositoryService.createDeployment().name("请假流程001").addClasspathResource("HelloWorld.bpmn")
				.addClasspathResource("HelloWorld.png").deploy();
		System.out.println("部署成功:流程部署ID：" + deploy.getId());
	}

	/**
	 * 启动流程
	 */
	@Test
	public void startProcess() {
		RuntimeService runtimeService = this.processEngine.getRuntimeService();
		String processDefinitionKey = "HelloWorld";
		runtimeService.startProcessInstanceByKey(processDefinitionKey);
		System.out.println("流程启动成功");
	}

	/**
	 * 查询组任务
	 */
	@Test
	public void findGroupTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String candidateUser = "小B";
		List<Task> list = taskService.createTaskQuery().taskCandidateUser(candidateUser).list();
		if (null != list && list.size() > 0) {
			for (Task task : list) {
				System.out.println("任务ID:" + task.getId());
				System.out.println("流程实例ID:" + task.getProcessInstanceId());
				System.out.println("执行实例ID:" + task.getExecutionId());
				System.out.println("流程定义ID:" + task.getProcessDefinitionId());
				System.out.println("任务名称:" + task.getName());
				System.out.println("任务办理人:" + task.getAssignee());
				System.out.println("################################");
			}
		}
	}

	/**
	 * 查询任务
	 */
	@Test
	public void findTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String assignee = "小A";
		List<Task> list = taskService.createTaskQuery().taskAssignee(assignee).list();
		if (null != list && list.size() > 0) {
			for (Task task : list) {
				System.out.println("任务ID:" + task.getId());
				System.out.println("流程实例ID:" + task.getProcessInstanceId());
				System.out.println("执行实例ID:" + task.getExecutionId());
				System.out.println("流程定义ID:" + task.getProcessDefinitionId());
				System.out.println("任务名称:" + task.getName());
				System.out.println("任务办理人:" + task.getAssignee());
				System.out.println("################################");
			}
		}
	}

	/**
	 * 任务拾取
	 */
	@Test
	public void claim() {
		String taskId="2505";
		TaskService taskService = this.processEngine.getTaskService();
		taskService.claim(taskId, "小A");
		System.out.println("任务拾取成功");
	}
	/**
	 * 任务回退
	 */
	@Test
	public void claimBack() {
		String taskId="2504";
		TaskService taskService = this.processEngine.getTaskService();
		taskService.setAssignee(taskId, null);
		System.out.println("任务回退成功");
	}

    //5 查询组任务成员列表
    @Test
    public void findGroupUser(){
        String taskId = "2504";
        List<IdentityLink> list = processEngine.getTaskService()//
                        .getIdentityLinksForTask(taskId);
         //List<IdentityLink> list = processEngine.getRuntimeService()//
        //                .getIdentityLinksForProcessInstance(instanceId);
        for(IdentityLink identityLink:list ){
            System.out.println("userId="+identityLink.getUserId());
            System.out.println("taskId="+identityLink.getTaskId());
            System.out.println("piId="+identityLink.getProcessInstanceId());
            System.out.println("TYPE="+identityLink.getType());
            System.out.println("######################");
        }
    }

	/**
	 * 办理任务
	 */
	@Test
	public void completeTask() {
		TaskService taskService = this.processEngine.getTaskService();
		String taskId = "5002";
		taskService.complete(taskId);
		System.out.println("任务完成");
	}
}

三、Activiti总结

用户任务流程图
06-05
用户任务的流程图，使用activiti 画出的bpmn流程图！！！！
灰色渐变八节点PPT流程图
07-16
5. **创建和编辑流程图**：使用Microsoft PowerPoint创建和编辑流程图非常方便，用户可以利用内置的图形库、线条工具和填充效果来定制自己的流程图。此外，还可以借助模板和主题，快速生成专业外观的流程图。 6. **...
用户流程
weixin_30298497的博客
07-28 130
前台需要登录页面 ，发起流程页面，审核流程页面 后台 管理流程节点页面 登录页面 <!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> <html xmlns="http:/...
深入解析项目管理中的用户流程图
fishenjoy的博客
08-01 2063
用户流程图(User Flow Diagram)是一种可视化工具，它描绘了用户在应用或网站上完成任务的过程。这些任务可以是购物、注册账户、查找信息等，任何需要用户交互的动作都可以在用户流程图中找到。
流程图之用户旅程图(内附10张模版）
m0_69512897的博客
01-17 3074
它能够全面地展示用户在不同阶段的需求、期望、行为和情感体验，帮助设计团队深入理解用户的心理和行为，并从用户的角度思考和设计产品。3. 提高产品设计和决策的依据：用户旅程图提供了一个全面的视角，帮助设计团队了解用户在不同阶段的需求和期望，以及他们与产品互动的情况。用户中心设计强调以用户为中心，注重理解用户需求、行为和情感体验，通过用户旅程图帮助设计师全面了解用户的体验过程，从而进行优化和改进。4. 改善用户参与和用户满意度：通过绘制用户旅程图，设计团队可以发现用户参与的机会，改善用户与产品或服务的互动体验。
用户操作-用户详情查询流程分析
Leon_Jinhai_Sun的博客
02-22 324
8第八章商务网站购物流程设计.pptx
07-10
在商务网站设计中，购物流程是至关重要的一个环节，它直接影响到用户的购物体验和网站的销售效率。本章主要探讨了商务网站购物流程的设计，涵盖了从前台用户界面到后台管理系统的一系列工作流程。 首先，商务网站的...
灰色渐变八节点流程图PPT模板
03-20
用户可以利用其预设的灰色渐变风格和八节点结构，快速制作出专业且具有视觉吸引力的流程图，同时借助配套的使用帮助文件和链接，更好地理解和利用这个模板。在实际应用中，这样的模板能提高工作效率，减少设计工作，...
泛微OA流程搭建操作流程.pdf
06-02
泛微OA流程搭建操作流程是泛微OA系统中的一种流程搭建方式，它允许用户通过创建表单、设置字段、绑定路径、创建节点等步骤来实现业务流程的自动化。本文将详细介绍泛微OA流程搭建操作流程的各个步骤和相关知识点。 ...
html流程追踪,平台用户操作流程图.html
weixin_30572265的博客
06-05 209
平台用户操作流程图$axure.utils.getTransparentGifPath = function() { return 'resources/images/transparent.gif'; };$axure.utils.getOtherPath = function() { return 'resources/Other.html'; };$axure.utils.getReloa...
用户操作-登录流程分析
Leon_Jinhai_Sun的博客
02-22 554
消费流程图_制定用户行为流程图，发现真实痛点
weixin_30030437的博客
12-18 1069
“ 如何通过制定用户行为流程图来发现并解决用户背后的真实痛点”【文章结构】发现痛点（主要）→验证痛点→解决痛点【预计耗时】15MIN1、发现痛点在解锁九连环这种益智玩具时，只盯着其中一个环是绝对无法解开的，必须要整体考虑到整个环的结构，确定方法后再着手操作第一个环。而对应到要解决的用户问题中，每个问题都有前因后果，用户从计划购买到弃置的过程中会涉及多个利益相关者。如果只考虑“买家”这一个角色是远远...
微信答题小程序产品研发-用户操作流程设计
最新发布
mon_star°的博客
08-05 501
在答题小程序中，用户流程是指用户从进入小程序开始，到完成答题、查看结果、进行练习等一系列操作的步骤。1）微信授权登录：用户首次进入小程序时，通过微信授权登录，小程序获取用户基本信息。2）首页：登录后，用户进入小程序的首页，这里展示了小程序的主要功能模块。10）查看练习结果：小程序显示用户的练习结果，包括正确答案和题目解析等。7）开始练习：根据用户的选择，小程序展示相应科目和难度的题目。6）选择科目：在题库练习界面，用户选择想要练习的科目。
结构图&流程图&用例图
热门推荐
人不风流枉少年
02-27 3万+
流程图：是用来表示一个完整的业务逻辑的图，用于帮助别人更加容易的理解业务逻辑。 通过梳理流程，让产品经理在设计产品时，思路更加清晰 产品经理在跟项目组成员介绍时，通过流程图可以让大家更好的理解业务流程 提现流程中的的所有异常，以及异常是如何处理的 流程图中，需要有开始和结束； 当出现判定时，需要使用菱形； 如果主流程比较复杂，那其中涉及到与主流程关系不大的子流程可以使用子流程图标替代 流程图中不能出现交叉线 要跟实际业务流程保持一致 常用的绘制流程图软件 Axure Visio Process
用户创建流程
juw520007的博客
03-14 261
1.使用groupadd命令新增组，groupadd [-g GID] groupname #创建基本组, 不指定gid [root@bgx ~]# groupadd no_gid #创建基本组, 指定gid为5555 [root@bgx ~]# groupadd -g 5555 yes_gid #创建系统组，gid从201-999 [root@bgx ~]# groupadd -r sys_g...
项目中的实现流程图
ningmeng666_c的博客
09-28 1162
功能 用户登录 1.用户名不能为空 2.密码不能为空 3.数据库查找是否有用户名 有 - 判断密码是否正确（将密码使用md5加密进行验证） 正确，存储用户信息有两种方法。第一种：存储用户信息到session作用域中，并跳转首页，在首页中显示登录的用户。第二种：在前端若得到后端响应登录成功时，将用户username，pwd，Id信息分别存储到cookie中，需要注意的是，用户的Id需要进行加密（base64）才会安全。 错误，提示密码错误。 没有 - 提示该用户记录不存在或已注销 修改密码&退.
开放流程用户组成立了
snowfox2008
03-30 212
开放流程用户组与2009年3月28日在beijing open party上成立了！欢迎大家访问（http://www.opug.org.cn）并积极献言献策。下面是社区介绍： 开放流程用户组 一、社区名称、logo ●   开放流程用户组-Open Process User Group ●   Logo:     ●   Logo说明：           舞动生活，拥抱流...
学习篇-Activiti-20-RepositoryService
东东爱编码博客
07-17 2801
文章目录一、RepositoryService简介二、相关代码演示 一、RepositoryService简介 RepositoryService 管理流程定义文件xml及静态资源服务 对特定流程的暂停和激活 流程定义启动权限管理 部署文件构造器DeploymentBuilder 部署文件查询器DeploymentQuery 流程定义文件查询对象ProcessDefinitionQuery 流程部署文件对象Deployment 流程定义文件对象ProcessDefinition 流程定义的Java格式
Activiti入门教程七（玩转存储引擎API）
09-21 6478
在Activiti中有很多的组件，说组件就有点高大上了，其实Activiti在设计上，为了把数据库划分，所以才分为这么多类。比如后天有存储用户的，那么我就设计一个用户组件，用来管理用户的增删改查。相应的还有身份组件、存储引擎组件等等，那么本篇博客就来玩一下repositoryService流程存储组件的API  DeploymentBuilder操作  在开发中，会涉及到各种的流程操作，所以必
创意灰色渐变八节点PPT流程图模板
资源摘要信息:"灰色渐变八节点PPT流程图" 知识点一：PPT流程图概念 流程图是一种图形化展示过程、算法或系统的图表，能够清楚地表示出任务的顺序或者步骤。在PPT中使用流程图能够帮助演示者以视觉化的方式向观众...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
