串口通信实验

一、简介

        本小节主要实现的是使用串口让单片机和PC进行通信。51单片机发送数据，计算机通过串口接收数据，或者PC发送数据，单片机接收数据。

二、串口通信

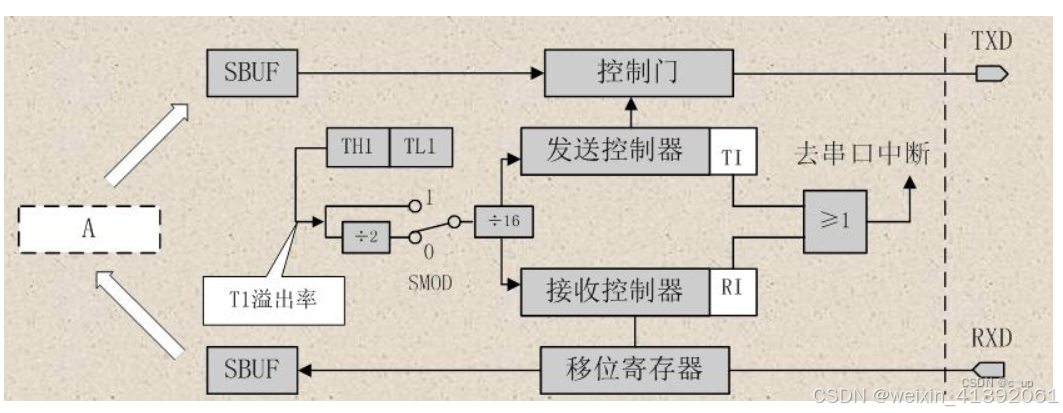

1、发送数据时：先要把数据写入到发送缓冲区SBUF，通过TXD口，发送出去。接收数据时：数据通过RXD口，写入接收缓冲区SBUF。

2、需要对串口进行初始化，初始化包括串口控制寄存器SCON，电源及波特率选择寄存器PCON，波特率的确定，中断是否开放。AUXR寄存器是用来调分频的。

3、串口初始化

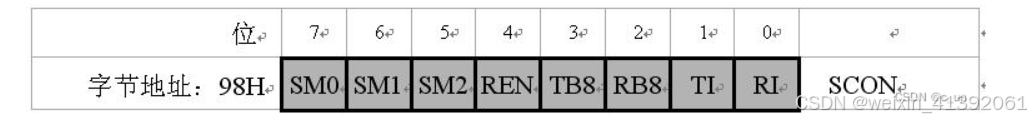

串口控制寄存器SCON：用于设定串行口的工作方式，

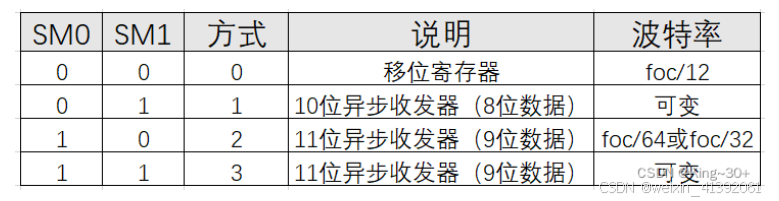

SM0、SM1：串口工作方式选择位

SM2：多机通信控制位，主要用于方式2和方式3

REN：允许串行接收位

TI：发送中断标志位

RI：接收中断标志位

电源控制寄存器PCON设置：

SMOD：波特率倍增。SMOD=1时，波特率提高一倍，复位时，SMOD=0；

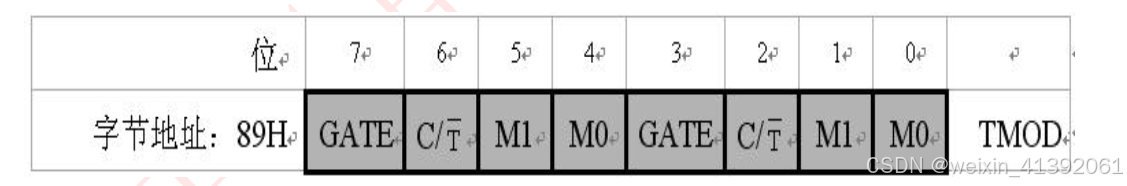

TMOD设置；用于设置定时器/计数器的工作方式。

GATE：0表示不需要外部中断，用软件设置TR0,TR1设置定时器启动，1表示需要外部中断，并且设置TR0或者TR1为1时，才会启动定时器。

C/~T：定时器/计数器模式选择位。C/T = 0为定时模式，C/T = 1为计数模式。

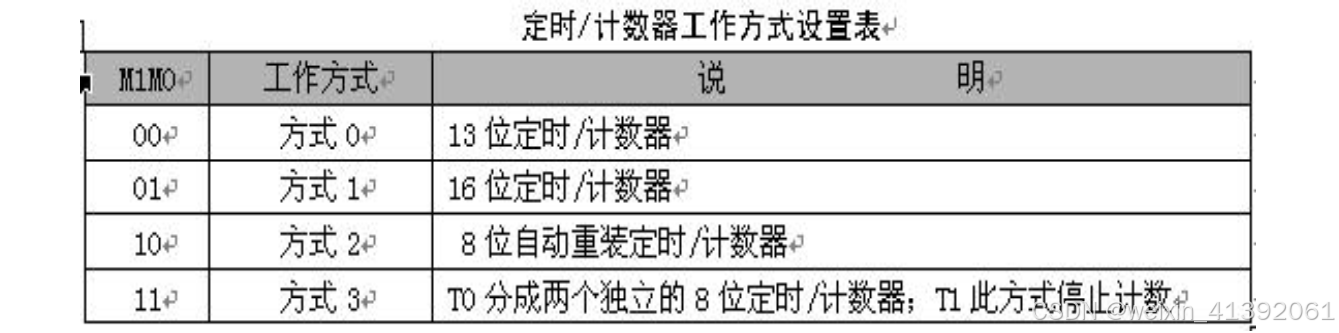

M1:M0：工作方式设置位。

三、串口通信初始化

1、串口初始化步骤

1）确定T1的工作方式(TMOD寄存器);

2）确定串口工作方式(SCON寄存器);

3）计算T1的初值(设定波特率)，装载TH1,TL1。

4）启动T1(TCON中TR1位)。

5）如何使用中断，需开启串口中断控制位(IE寄存器)。

#include "reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

sbit KEY3 = P3^2;
sbit LED = P2^0;

void delay_10us(unsigned int us)
{
		while(us--);
}

void Uart_Init(u8 baud)
{
	TMOD |= 0x20;//设置计数器工作方式2
	SCON = 0x50;//设置工作方式1
	PCON = 0x80;//波特率加倍
	TH1 = baud;
	TL1 = baud;
	ES = 1;//打开串口中断
	EA = 1;//打开总中断
	TR1 = 1;//打开定时器
}

void main()
{
	Uart_Init(0xFA);
	while(1);
}

void uart() interrupt 4
{
	u8 rec_data;

	RI = 0;//清除接收中断标志位
	rec_data = SBUF;//存储接收到的数据
	SBUF = rec_data;//将接收到的数据放入到发送寄存器
	while(!TI);//等待发送数据完成
	TI = 0;//清除发送完成标志位
}
